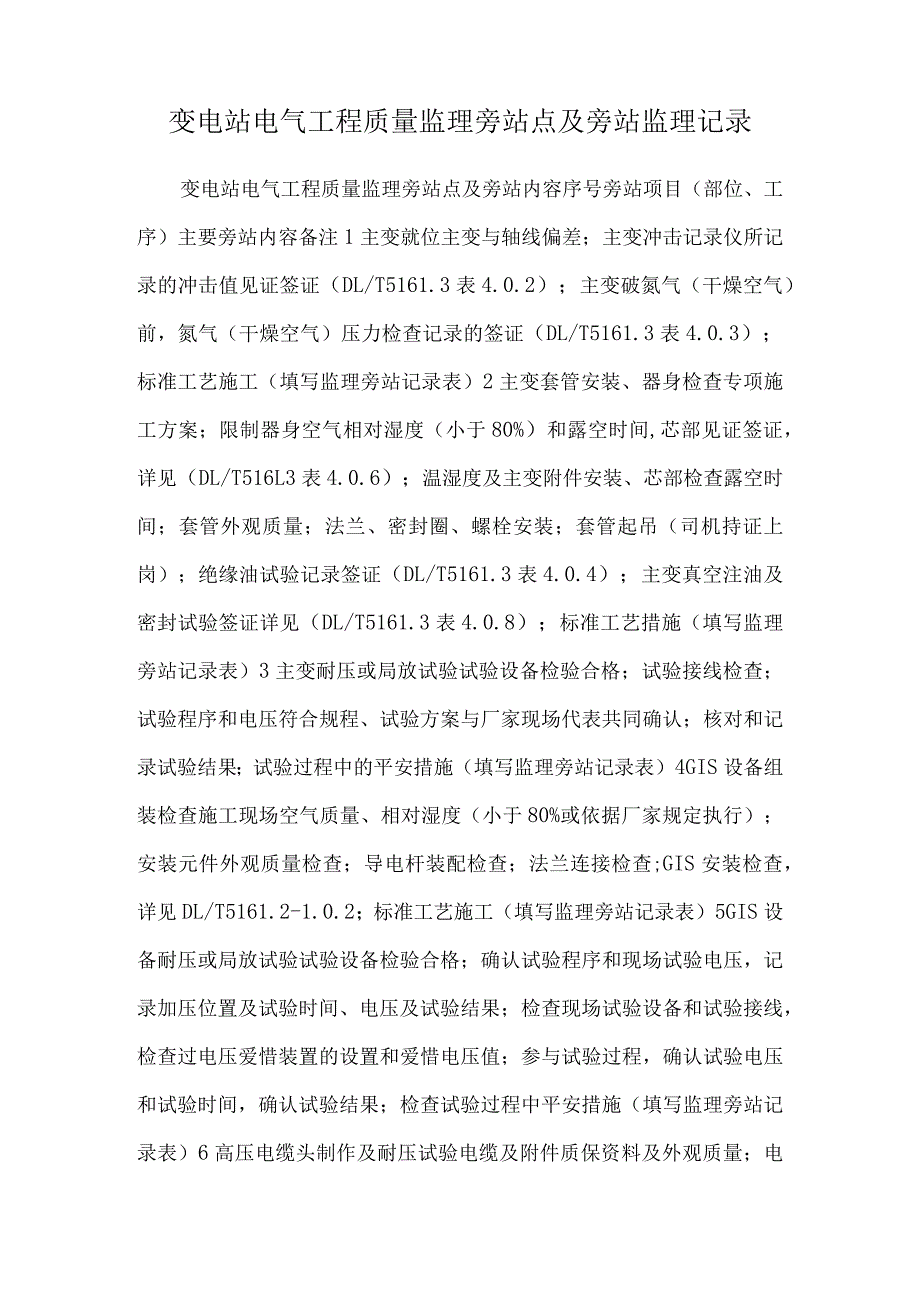

1、变电站电气工程质量监理旁站点及旁站监理记录变电站电气工程质量监理旁站点及旁站内容序号旁站项目（部位、工序）主要旁站内容备注1主变就位主变与轴线偏差；主变冲击记录仪所记录的冲击值见证签证（DL/T5161.3表4.0.2）；主变破氮气（干燥空气）前，氮气（干燥空气）压力检查记录的签证（DL/T5161.3表4.0.3）；标准工艺施工（填写监理旁站记录表）2主变套管安装、器身检查专项施工方案；限制器身空气相对湿度（小于80%）和露空时间,芯部见证签证，详见（DL/T516L3表4.0.6）；温湿度及主变附件安装、芯部检查露空时间；套管外观质量；法兰、密封圈、螺栓安装；套管起吊（司机持证上岗）；绝缘
2、油试验记录签证（DL/T5161.3表4.0.4）；主变真空注油及密封试验签证详见（DL/T5161.3表4.0.8）；标准工艺措施（填写监理旁站记录表）3主变耐压或局放试验试验设备检验合格；试验接线检查；试验程序和电压符合规程、试验方案与厂家现场代表共同确认；核对和记录试验结果；试验过程中的平安措施（填写监理旁站记录表）4GIS设备组装检查施工现场空气质量、相对湿度（小于80%或依据厂家规定执行）；安装元件外观质量检查；导电杆装配检查；法兰连接检查;GIS安装检查，详见DL/T5161.2-1.0.2；标准工艺施工（填写监理旁站记录表）5GIS设备耐压或局放试验试验设备检验合格；确认试验程序

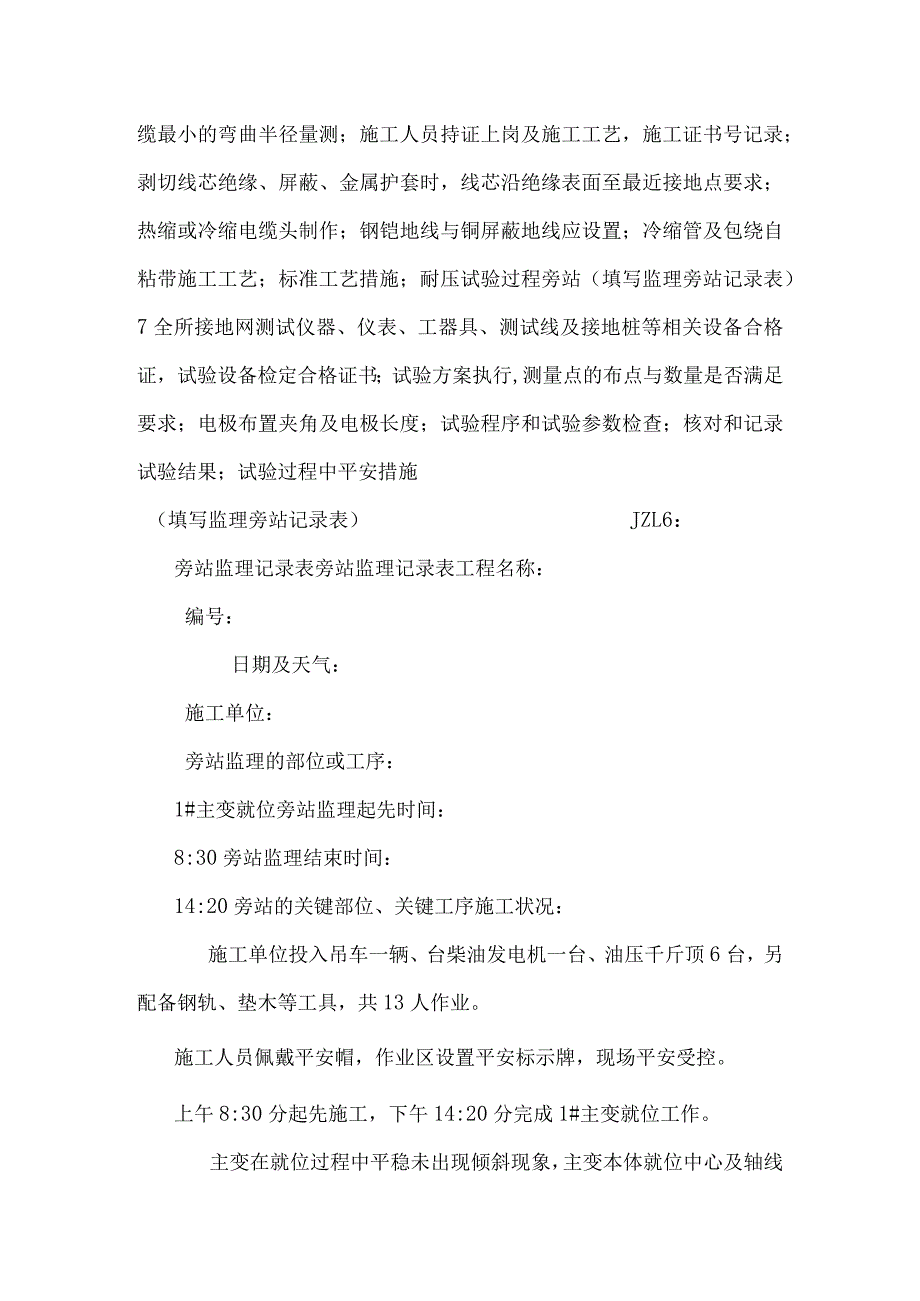

3、和现场试验电压，记录加压位置及试验时间、电压及试验结果；检查现场试验设备和试验接线，检查过电压爱惜装置的设置和爱惜电压值；参与试验过程，确认试验电压和试验时间，确认试验结果；检查试验过程中平安措施（填写监理旁站记录表）6高压电缆头制作及耐压试验电缆及附件质保资料及外观质量；电缆最小的弯曲半径量测；施工人员持证上岗及施工工艺，施工证书号记录；剥切线芯绝缘、屏蔽、金属护套时，线芯沿绝缘表面至最近接地点要求；热缩或冷缩电缆头制作；钢铠地线与铜屏蔽地线应设置；冷缩管及包绕自粘带施工工艺；标准工艺措施；耐压试验过程旁站（填写监理旁站记录表）7全所接地网测试仪器、仪表、工器具、测试线及接地桩等相关设备合格
4、证，试验设备检定合格证书；试验方案执行,测量点的布点与数量是否满足要求；电极布置夹角及电极长度；试验程序和试验参数检查；核对和记录试验结果；试验过程中平安措施（填写监理旁站记录表）JZL6：旁站监理记录表旁站监理记录表工程名称：编号：日期及天气：施工单位：旁站监理的部位或工序：1#主变就位旁站监理起先时间：8:30旁站监理结束时间：14:20旁站的关键部位、关键工序施工状况：施工单位投入吊车一辆、台柴油发电机一台、油压千斤顶6台，另配备钢轨、垫木等工具，共13人作业。施工人员佩戴平安帽，作业区设置平安标示牌，现场平安受控。上午8:30分起先施工，下午14:20分完成1#主变就位工作。主变在就位

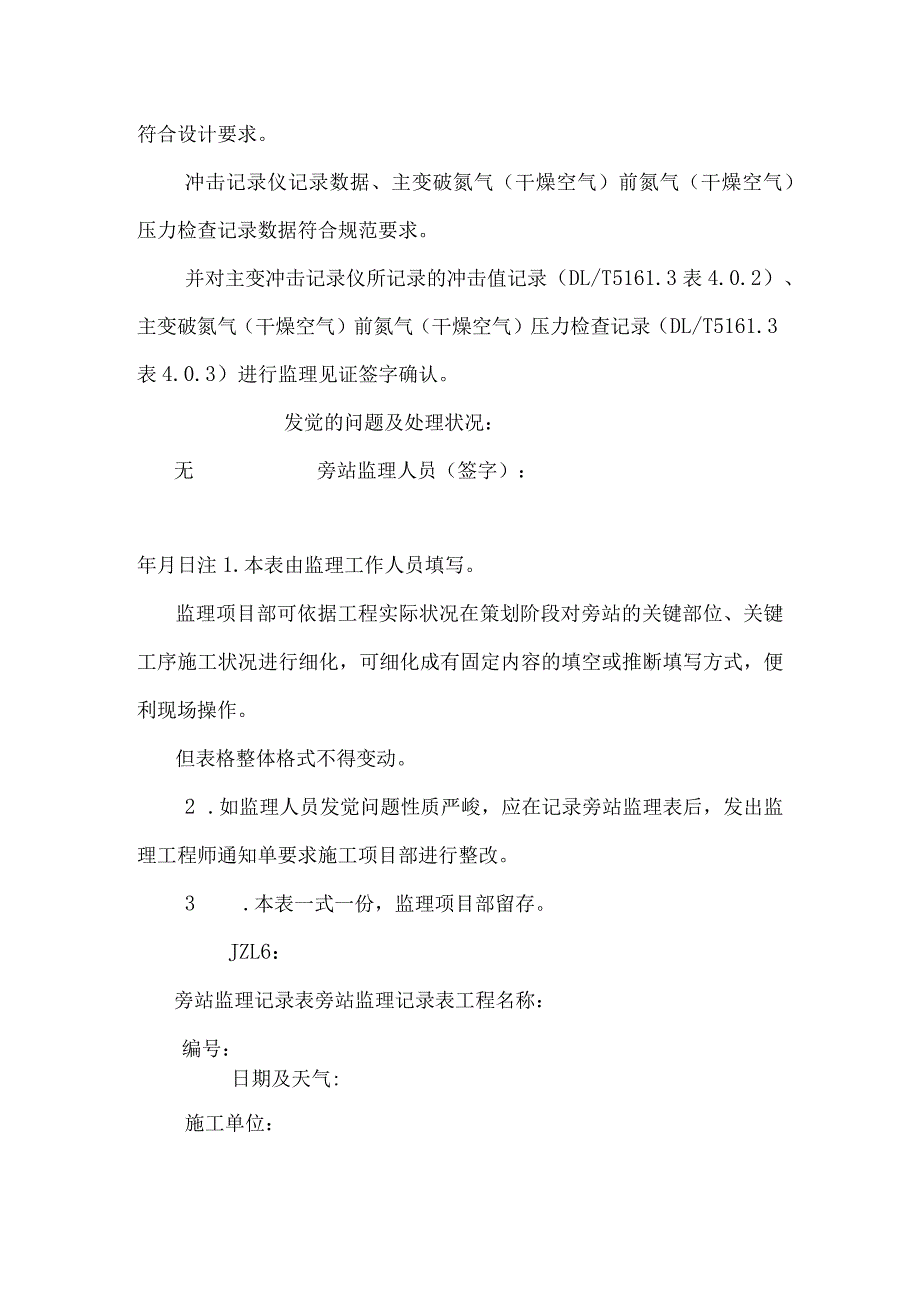

5、过程中平稳未出现倾斜现象，主变本体就位中心及轴线符合设计要求。冲击记录仪记录数据、主变破氮气（干燥空气）前氮气（干燥空气）压力检查记录数据符合规范要求。并对主变冲击记录仪所记录的冲击值记录（DL/T5161.3表4.0.2）、主变破氮气（干燥空气）前氮气（干燥空气）压力检查记录（DL/T5161.3表4.0.3）进行监理见证签字确认。发觉的问题及处理状况：无旁站监理人员（签字）：年月日注1.本表由监理工作人员填写。监理项目部可依据工程实际状况在策划阶段对旁站的关键部位、关键工序施工状况进行细化，可细化成有固定内容的填空或推断填写方式，便利现场操作。但表格整体格式不得变动。2 .如监理人员发觉问
6、题性质严峻，应在记录旁站监理表后，发出监理工程师通知单要求施工项目部进行整改。3 .本表一式一份，监理项目部留存。JZL6：旁站监理记录表旁站监理记录表工程名称：编号：日期及天气:施工单位：旁站监理的部位或工序：1#主变吊罩检查、穿墙套管安装旁站监理起先时间：9:00旁站监理结束时间：18:20旁站的关键部位、关键工序施工状况：工作前进行了站班会，并进行了相关平安、技术交底。最终明确分工，项目经理：王军，吊机指挥：周志海,安装协作人员：吴广杰、周立均等12人。均按要求戴平安帽、穿工作服、佩带袖章。现场监理员：李斌。在统一指挥下，进行了主变吊罩检查，起罩过程顺当，其他检查试验正常，吊罩检查步骤严
7、格按主变吊罩专项方案实施。主变为特变电工衡阳变压器厂生产的SZl1-50000/110三相自冷式有载调压变压器（编号：110356401）O吊罩工作于8点起先，当时空气相对湿度为75%,8：10时破氮，当时压力表显示压力为0.037MPa,起吊由专人指挥,吊车25T,吊机操作员、吊车均有上岗、工作证、特种车辆检查合格证。起罩于9:00时起先，器身较清洁、线圈引线整齐、绝缘包扎规范、然后对主变进行绝缘电阻摇测，试验过程均按规范要求进行。试验数据均在合格范围内，下罩时间为10：20,下罩顺当。10:50起先抽真空，IL45起先注油（注油前压力为0.08MPa）,14:40注油结束。并完成了芯部见证
8、签证（DL/T5161.3表4.0.6）、绝缘油试验记录签证（DL/T5161.3表4.0.4）、主变真空注油及密封试验签证（DL/T5161.3表4.0.8）监理签证。15:00时，主变套管起吊安装，套管外观质量符合要求。法兰、密封圈、螺栓安装工艺规范，符合标准工艺要求，18:20时安装完毕。发觉的问题及处理状况：无旁站监理人员（签字）：年月日注1.本表由监理工作人员填写。监理项目部可依据工程实际状况在策划阶段对旁站的关键部位、关键工序施工状况进行细化，可细化成有固定内容的填空或推断填写方式，便利现场操作。但表格整体格式不得变动。2 .如监理人员发觉问题性质严峻，应在记录旁站监理表后，发出监
9、理工程师通知单要求施工项目部进行整改。3 .本表一式一份，监理项目部留存。JZL6：旁站监理记录表旁站监理记录表工程名称：编号：日期及天气：施工单位：旁站监理的部位或工序：1#主变耐压试验旁站监理起先时间：9:30旁站监理结束时间：10:30旁站的关键部位、关键工序施工状况：本次耐压试验总工作负责人：徐涛电气试验人员：李红辉、任静杰等项目经理：叶薨。全部人员均持有上岗证。现场监理员：李斌。设备试验变频电源选用上海思源VF-SR变频串联成套试验装置、测试用钳型电流表等议器均有合格证。试验人员按要求戴平安帽、穿工作服、佩带袖章；主变耐压试验步骤严格按本工程主变沟通耐压试验方案实施。耐压试验主变:特
10、变电工衡阳变压器厂SZl1-50000/110（编号：110356401）O耐压前经吊罩检查铁芯、夹件等绝缘良好、组装完善、油位正常、油化合格，按GB50150-2006电气装置安装工程电气设备交接试验标准进行耐压前各项试验合格；耐压试验前对主变进行各部位放气、按规范对短路、接地处逐一进行严格检查，并严格执行有关高压试验的平安措施。高压试验过程中，严格监护被试设备的异样状况；并设置好防护栏，防止外来人员误窜入试验场地，严格监视试验电压。更换完接线后，应经严格检查，电容器在充分放电结束后方能进行下道工序。耐压试验过程正常，未发生异样现象。备注：待续时间:60S加压部位试验电压（kV）频率（HZ）
11、结论高压11256.10通过低压2854.08通过发觉的问题及处理状况：无旁站监理人员（签字）：年月日注1.本表由监理工作人员填写。监理项目部可依据工程实际状况在策划阶段对旁站的关键部位、关键工序施工状况进行细化，可细化成有固定内容的填空或推断填写方式，便利现场操作。但表格整体格式不得变动。2 .如监理人员发觉问题性质严峻，应在记录旁站监理表后，发出监理工程师通知单要求施工项目部进行整改。3 .本表一式一份，监理项目部留存。JZL6：旁站监理记录表旁站监理记录表工程名称：编号：日期及天气：施工单位：旁站监理的部位或工序：2#主变局部放电试验旁站监理起先时间：9:30旁站监理结束时间：11:30
12、旁站的关键部位、关键工序施工状况：试验主变为南通晓星生产的SZII-110/50000型有载调压电力变压器。局放试验由送变电高试班完成。项目经理：丁健，试验负责人：周成良，其他试验人员：任静杰、周涛等4人，现场监理员：李斌。试验现场用局放试验设备一套（合格证齐全），试验人员按要求戴平安帽、穿工作服、佩带袖章。主变局放试验方案经厂家现场代表确认，并严格按方案实施。O现场监理依据GB50150-2006电气装置安装工程电气设备交接试验标准、GB10943-2003电力变压器绝缘水平和绝缘试验标准、DL/T417-2006电力设备局部放电现场测量导则实施旁站监理，并并严格执行有关高压试验的平安措施，
13、按要求设置防护栏，防止外来人员误窜入试验场地。严格监视试验电压，对更换接线进行检查，在电容器充分放电结束后方能进入下道工序。局放试验过程正常，未发生异样现象，测得本次试验结果正常。发觉的问题及处理状况：无旁站监理人员（签字）：年月日注1.本表由监理工作人员填写。监理项目部可依据工程实际状况在策划阶段对旁站的关键部位、关键工序施工状况进行细化，可细化成有固定内容的填空或推断填写方式，便利现场操作。但表格整体格式不得变动。2 .如监理人员发觉问题性质严峻，应在记录旁站监理表后，发出监理工程师通知单要求施工项目部进行整改。3 .本表一式一份，监理项目部留存。JZL6：旁站监理记录表旁站监理记录表工程
14、名称：编号：日期及天气：施工单位：旁站监理的部位或工序：IlOkVGIS（4、5间隔）设备组装旁站监理起先时间：8:00旁站监理结束时间：16:30旁站的关键部位、关键工序施工状况：本次IlOkVGIS安装联接前进行了站班会，并进行了相关平安、技术交底。项目经理：叶薨;质量员：竺良波；安装人员：徐佩鹤、高金友等，施工人员均持有上岗证。现场监理员：庄超。安装设备、工具均有合格证并已向监理项目部报审，安装人员按要求戴平安帽、穿工作服、佩带袖章。安装施工严格按IlOkVGIS安装专项方案实施，GIS设备为山东泰开生产的ZF10T26型。安装前检查施工现场条件清洁无尘，GIS部件经开箱检查，无破损、外
