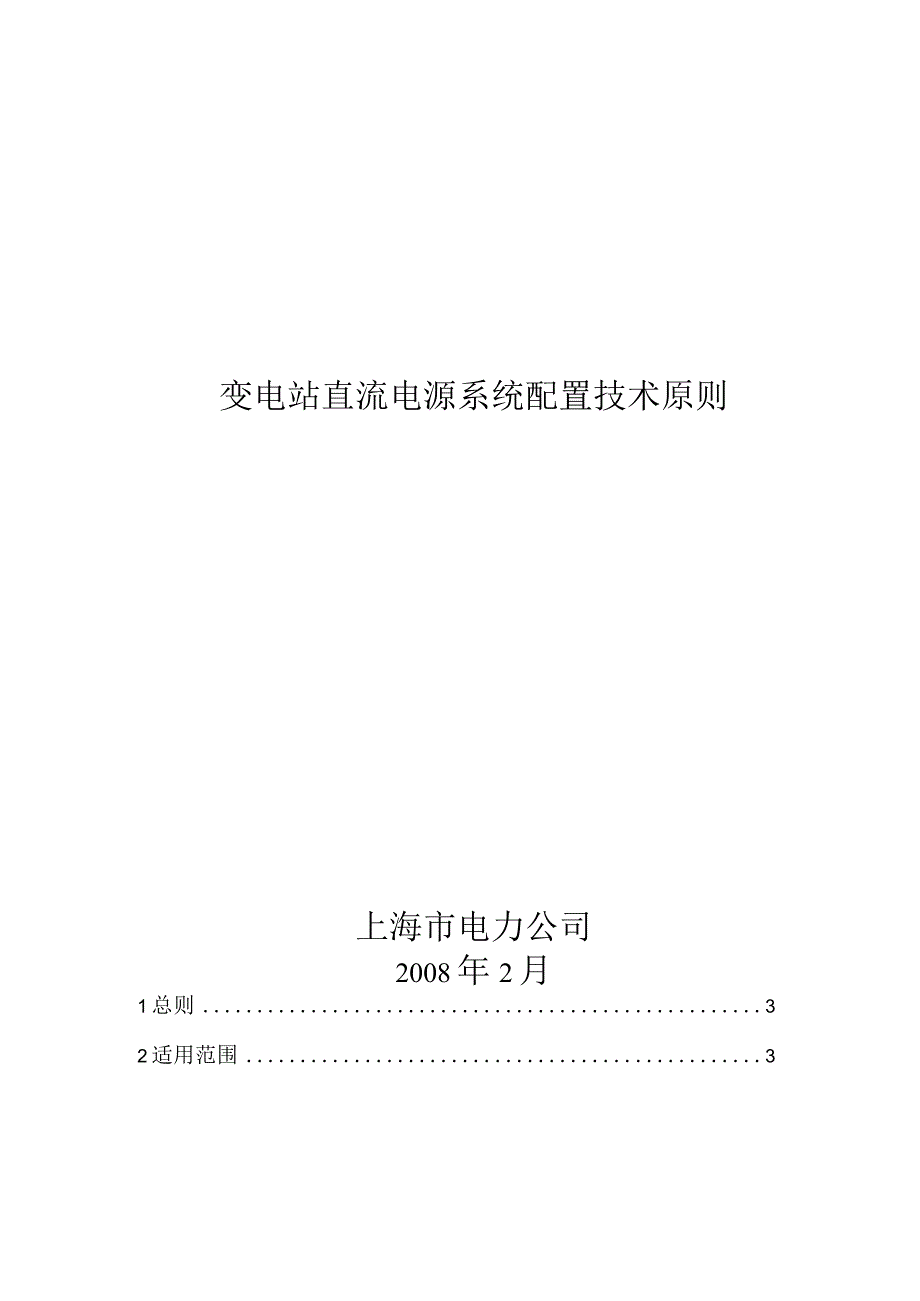

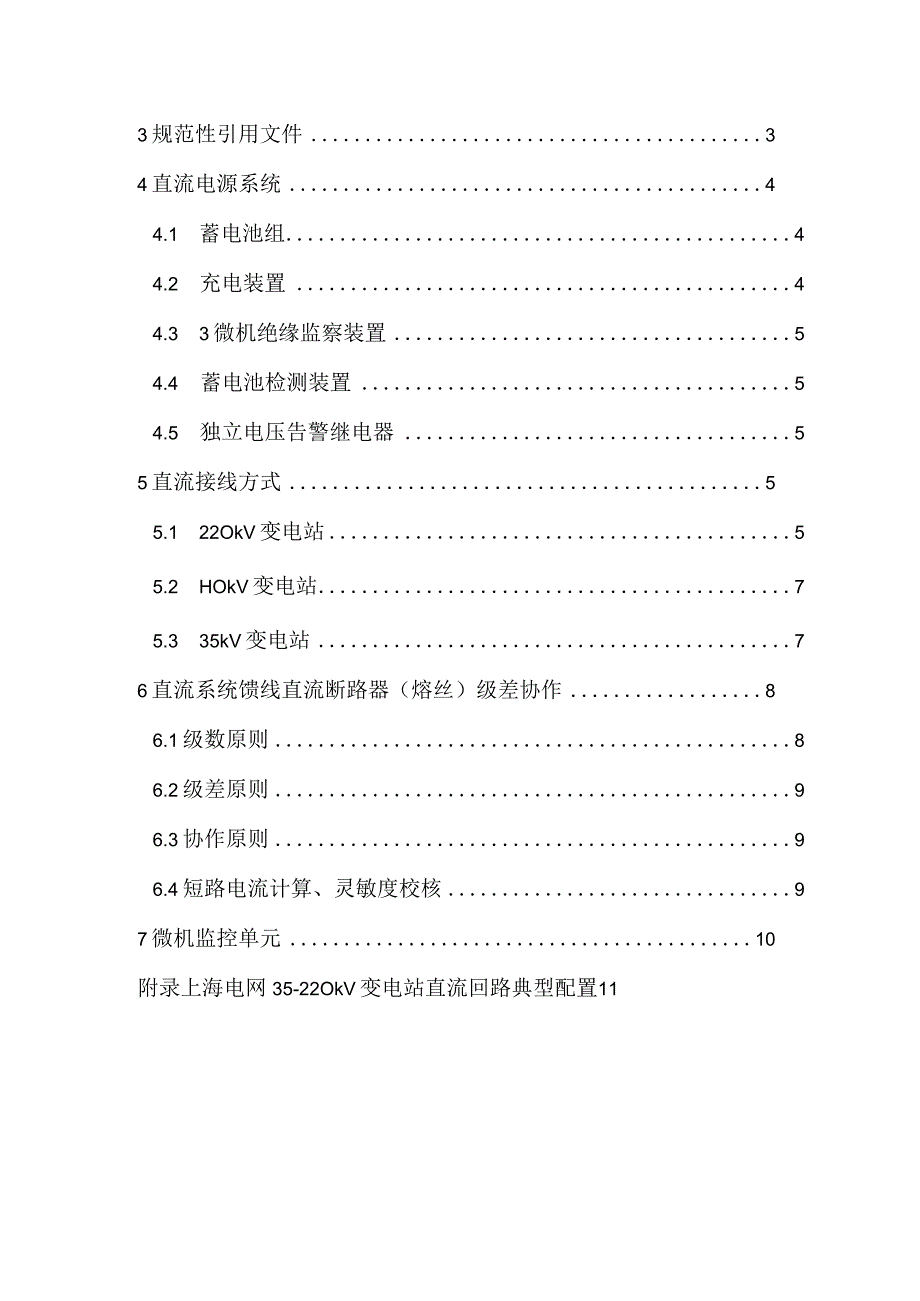

1、变电站直流电源系统配置技术原则上海市电力公司2008年2月1总则32适用范围33规范性引用文件34直流电源系统44.1 蓄电池组44.2 充电装置44.3 3微机绝缘监察装置54.4 蓄电池检测装置54.5 独立电压告警继电器55直流接线方式55.1 22OkV变电站55.2 HOkV变电站75.3 35kV变电站76直流系统馈线直流断路器（熔丝）级差协作86.1级数原则86.2级差原则96.3协作原则96.4短路电流计算、灵敏度校核97微机监控单元10附录上海电网35-22OkV变电站直流回路典型配置11为了加强对上海电网变电站直流电源系统的管理，规范直流电源系统的配置管理工作，进一步提高变

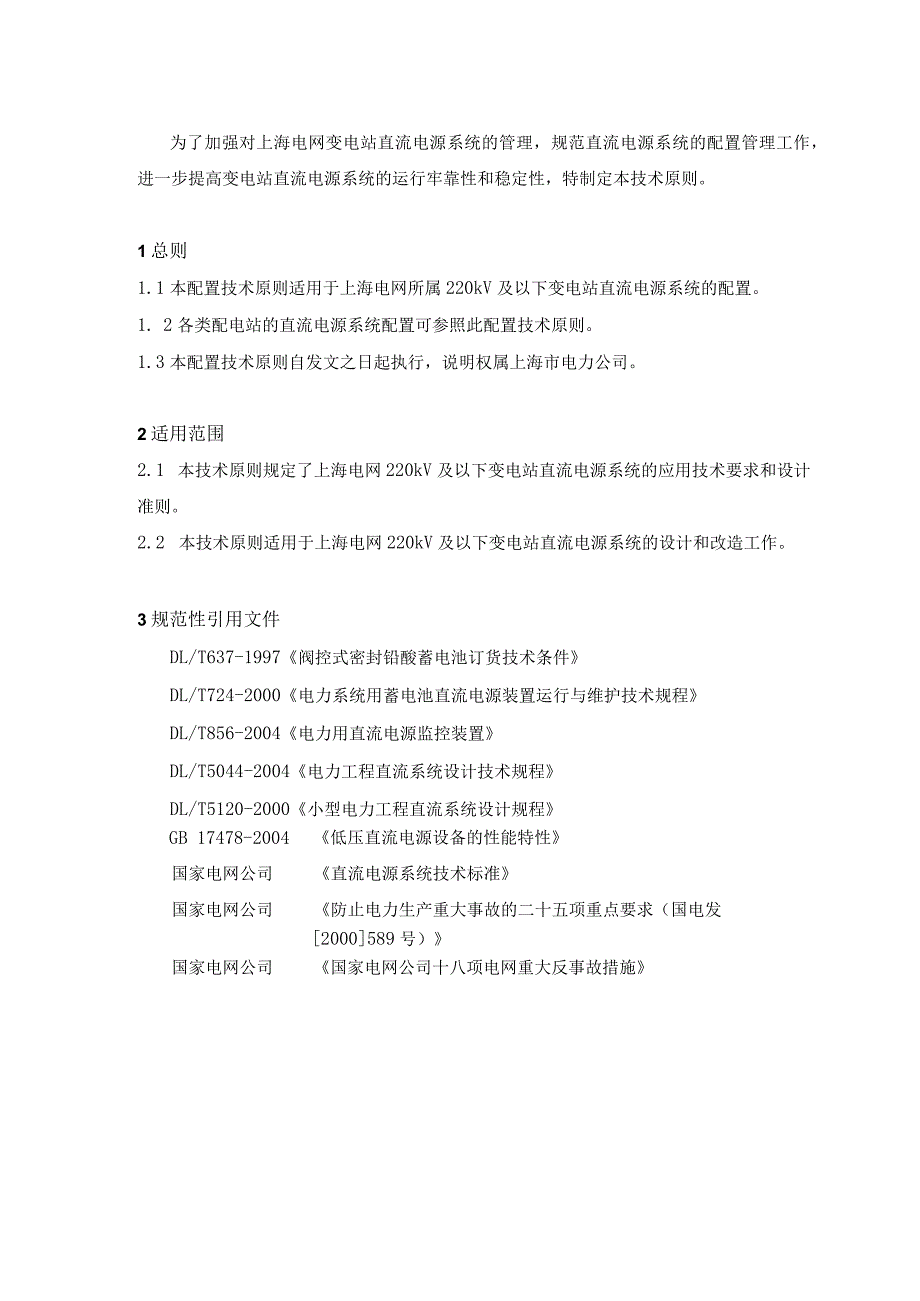

2、电站直流电源系统的运行牢靠性和稳定性，特制定本技术原则。1总则1.1本配置技术原则适用于上海电网所属220kV及以下变电站直流电源系统的配置。1. 2各类配电站的直流电源系统配置可参照此配置技术原则。1.3本配置技术原则自发文之日起执行，说明权属上海市电力公司。2适用范围2.1 本技术原则规定了上海电网220kV及以下变电站直流电源系统的应用技术要求和设计准则。2.2 本技术原则适用于上海电网220kV及以下变电站直流电源系统的设计和改造工作。3规范性引用文件DL/T637-1997阀控式密封铅酸蓄电池订货技术条件DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程DL/T8
3、56-2004电力用直流电源监控装置DL/T5044-2004电力工程直流系统设计技术规程DL/T5120-2000小型电力工程直流系统设计规程GB 17478-2004低压直流电源设备的性能特性国家电网公司直流电源系统技术标准国家电网公司防止电力生产重大事故的二十五项重点要求（国电发2000589号）国家电网公司国家电网公司十八项电网重大反事故措施4直流电源系统直流电源主要由蓄电池组、充电装置、馈线配置三大部分以及保证上述部分平安牢靠工作的监测装置组成（微机监控单元、微机绝缘监察装置、蓄电池检测装置等）组成。直流电源辐射到各负载组成直流电源系统，直流电源系统平安、牢靠运行涉及电源与负载二个方
4、面，需统筹考虑、合理组织、细心设计、全面维护。4.1蓄电池组4.1.1蓄电池组数220kV变电站配置二组蓄电池，IIOkV及以下变电站配置一组蓄电池。4.1.2蓄电池容量蓄电池容量选择应满足全站2小时事故停电的放电容量（配置二组蓄电池站应考虑一组蓄电池放电状况下满足上述要求）,应计及事故初期电动机电流和其他冲击负荷电流，应考虑蓄电池组持续放电时间内随机负荷电流的影响，同时，应考虑自动化设备容量和UPS放电容量等因素，并应保证在最严峻事故方式下直流母线最低值满足直流负荷的要求等。以下各类变电站的蓄电池容量配置仅供参考。变电站类型每组蓄电池容量选择IlOV220V22OkV中心、中间变电站400A
5、h300Ah220kV终端站300h300hIlokV变电站200h100Ah35kV变电站100Ah60Ah蓄电池宜接受阀控式蓄电池。要求限制220kV变电站的事故照明装置的负载宜不大于3kWo4.2充电装置4.2.1 22OkV变电站的充电装置应配置二组高频开关直流电源装置，每组充电装置的充电模块按N+1方式配置。4.2.2 IlOkV及以下变电站的充电装置配置一组高频开关直流电源装置，充电装置的充电模块按N+2方式配置。4.2.3 2.3降压装置宜由硅链构成，应有防止硅链开路的措施；硅元件的额定电流应满足所在回路最大持续负荷电流的要求，能承受瞬间短路冲击电流和短时过载电流的实力。旁链和降
6、压硅短接回路连接设计应同样满足上述要求。4. 3微机绝缘监察装置每组蓄电池所对应的直流系统应有微机绝缘监测装置对直流系统的接地电阻进行监测。当直流系统发生接地或接地电阻低于定值（可调）时，应发出直流系统接地报警信号。4.4 蓄电池检测装置蓄电池组中的每一瓶单体蓄电池均应有蓄电池电压等参数监测。蓄电池检测装置能对蓄电池回路的开路或短路进行检测以及依据各蓄电池的充放电特性及其端电压的变更率，自动检测出落后电池。并能将信号传至直流系统监控限制中心。蓄电池检测装置同时应具备对每组蓄电池实地温度采样点功能。4.5 独立电压告警继电器直流系统每段母线必需具有独立的电压继电器。电压告警继电器完全独立于微机监
7、控单元，其告警输出接受接点方式，独立送到站内自动化监控系统。5直流接线方式5.1 22OkV变电站5.1.1 母线接线方式两组蓄电池和充电装置应分别接于直流I、11段母线，直流母线接线方式为单母线分段，在两段直流母线之间设置联络断路器，正常运行时断路器处于断开位置。I、II段直流馈线分屏应独立配置，不得两段直流母线公用一块直流馈线屏。5.1.2 馈线接线方式 IlOkV及以上爱惜和限制回路接受辐射形接线方式; 35kV母差和自切回路应接受辐射形接线方式； 35kV其他爱惜回路可接受小母线接线方式； 公共回路应接受辐射形接线方式； 各电压等级GIS内部就地信号可接受小母线接线方式。5.1. 3直
8、流负载支配5. 1.3.1220kV设备直流负载 220kV线路第一组直流电源（包括第一套线路爱惜和第一组操作回路）接于直流I段母线，其次组直流电源（包括其次套线路爱惜和其次组操作回路）接于直流11段母线。 220kV母联、分段第一组直流电源（包括解列爱惜和第一组操作回路）接于直流I段母线，其次组直流电源（包括其次组操作回路）接于直流11段母线。 22OkV旁路第一组直流电源（包括旁路爱惜和第一组操作回路）接于直流I段母线，其次组直流电源（包括其次组操作回路）接于直流11段母线。 对于220kV主变回路：第一套主变爱惜、22OkV侧断路器第一组操作电源和IlOkV侧断路器操作电源分别接于直流I
9、段母线；其次套主变爱惜、220kV侧断路器其次组操作电源、35kV断路器操作电源接于直流11段母线。 双套220kV微机母差电源应分别接至直流I、II段母线，对于单套母差则应依据母线接线方式将各段母差爱惜匀整支配至直流I、11段母线。 3/2接线方式下的开关爱惜（失灵，重合闸），应依据站内最终一次接线状况，尽量匀整地支配于两段直流母线上。5.1. 3.2UOkV及以下设备直流负载 HOkV系统爱惜接入直流I段母线。 35kV系统爱惜接入直流11段母线。5. 1.3.3公共回路设备直流负载电压切换回路直流电源不得与其他直流负荷并接，其中22OkV系统电压切换回路应依据母线接线方式将各段母线电压切
10、换回路匀整支配至直流I、II段母线。IlOkV系统电压切换回路接于直流I段母线，35kV系统电压切换回路接于直流11段母线； 单台故障录波仪其直流电源接于直流11段母线，双台及以上故障录波仪其直流电源可按确定规律分别接于直流I段、II段母线； 爱惜子站直流电源接于直流I段； 自动化测控装置直流电源匀整支配于直流I、H段母线，宜接受辐射形接线方式；GPS主时钟和时钟扩展装置直流电源接直流I段母线； 信号总电源接直流I段母线； 沟通不间断电源中UPS主机接直流I段母线，UPS从机接直流段母线； 沟通不间断电源中逆变接直流11段母线； 其余负荷按负荷容量大小匀整支配在两段直流母线上。5.2 UokV
11、变电站 .2.1母线接线方式直流母线为单母线接线方式。 .2.2馈线接线方式IlOkV回路直流馈线为辐射形接线方式，35kV及IOkV回路直流馈线为小母线接线方式。 .2.3直流负载支配 IlOkV设备直流负载的操作和爱惜电源合在一起，接入直流母线上； IlOkV设备直流负载的信号电源单独接入直流母线上； 35kV及IOkV设备操作爱惜电源与信号电源应分开构成各自独立的小母线； 其余回路应按回路重要性考虑是否独立接入直流母线。5.3 35kV变电站5.3.1母线接线方式直流母线为单母线接线方式。5.3.2馈线接线方式35kV及IOkV回路直流馈线为小母线接线方式。5.3.3直流负载支配 35k
12、V设备按进线及主变间隔分别接入直流母线； IOkV设备按一次接线方式分段接入直流母线；操作爱惜电源与信号电源应分开构成各自独立的小母线；其余回路应按回路重要性考虑是否独立接入直流母线。6直流系统馈线直流断路器（熔丝）级差协作6.1 级数原则6.1.1 直流系统馈线爱惜接受二三级协作。6.1.2 第一级：最高级爱惜为蓄电池直流熔丝（此级不运用直流开关为爱惜元件）。400Ah以下蓄电池组直流熔丝配备按Ih放电率电流选择配置，大于40OAh蓄电池组所配熔丝值应不小于实际允许最大短路电流。对下级负荷容量总和及最大冲击性负载进行验证，满足其工作特性的要求。6.1.3 其次级：馈线总屏上各电压等级分屏总开
13、关及主要大负荷（如逆变、UPS等）上的爱惜元件。此级爱惜应为直流断路器。6.1.4 第三级：馈线分屏、限制屏、爱惜屏上的爱惜元件。此级爱惜应为直流断路器。对于辐射形接线方式，第三级应为馈线分屏上直流断路器，对于小母线接线方式，第三级则为爱惜屏、限制屏及GlS等屏柜上直流断路器。6.1.5 对于辐射形接线方式回路，级差协作均应在馈线总屏和分屏内完成。继电爱惜、通信等设备各屏柜本身自带的的直流断路器仅视作断开点，可不按爱惜元件定值级差要求考核，但应避开下级脱扣定值高于上级的现象。对于辐射形接线方式回路，在负载侧不允许加装分段闸刀。6.1.7 对于小母线接线方式回路，级差协作均应考虑继电爱惜、GlS
14、等屏柜上自带的直流断路器的脱扣电流，以确保上下级的协作。6.2 级差原则直流系统中各直流断路器的选择应满足DL/T5044-2004电力工程直流系统设计技术规程中的要求，上下级直流断路器额定电流之间的电流级差不宜小于4级。6.3协作原则6.3.1同一变电站的直流系统三级协作内的直流断路器，应运用同一厂家生产的相同型号或系列的直流断路器。6.3.2第一级和其次级的协作应满足熔断器熔断曲线NT（熔断时间一电流特性）应在断路器爱惜曲线ME（脱扣时间一电流特性）的上方，且要求交叉点电流IX大于断路器可能通过的最大短路电流Iko6.3.3杜绝接受上级断路器与下级熔丝爱惜的协作。以防止由于爱惜元件动作时间
15、差异造成的越级误动。6.3.4不得用沟通断路器作直流回路短路爱惜元件。6.3.5直流分段联络开关运用功能开关或闸刀。6.4短路电流计算、灵敏度校核6.4.1变电站直流系统必需按本原则来选择直流熔断器、直流断路器，设计院应在图纸设计阶段对变电站内非辐射形接线方式的各回路进行短路电流计算、灵敏度校核。并在直流系统图册中进行详细说明。相关数据和结论应作为投产验收内容。6.4.2对于改、扩建工程，亦应在工程设计阶段对扩容后的直流系统进行短路电流计算及灵敏度校核，并对上下级之间的熔断器和断路器级差协作进行校核。并在相关图册中详细说明。6.4.3对于接受两段式爱惜特性（过载长延时爱惜+短路瞬时爱惜）的直流断路器的直流电源系统，必需进行短路电流核算及灵敏度校核，对不满足级差协作要求的两段式爱惜特性直流断路器，可选用三段式爱惜特性的直流断路器，下级断路器为瞬动，上级断路器取短延时。7微机监控单元7.1 微
