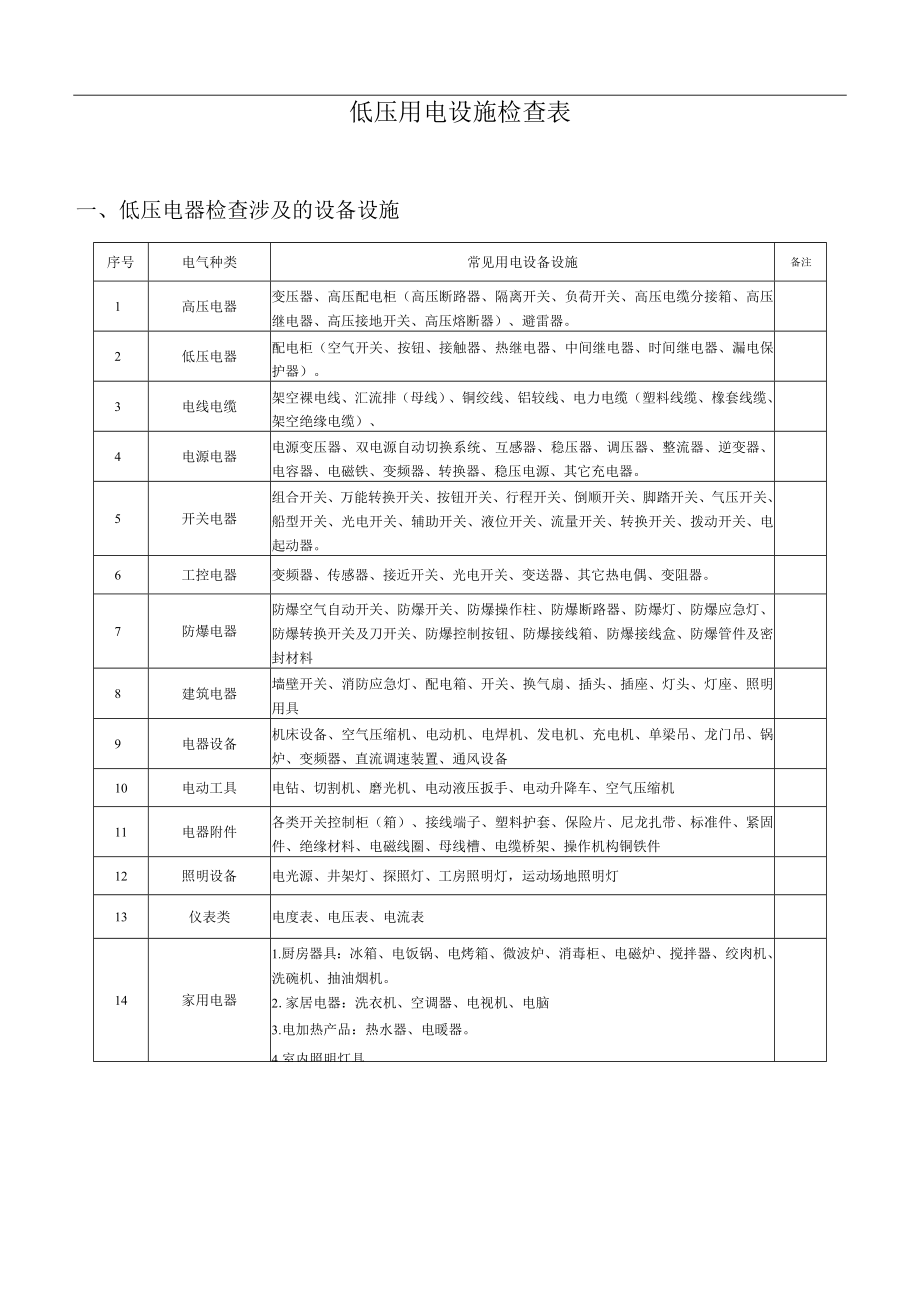

1、低压用电设施检查表一、低压电器检查涉及的设备设施序号电气种类常见用电设备设施备注1高压电器变压器、高压配电柜（高压断路器、隔离开关、负荷开关、高压电缆分接箱、高压继电器、高压接地开关、高压熔断器）、避雷器。2低压电器配电柜（空气开关、按钮、接触器、热继电器、中间继电器、时间继电器、漏电保护器）。3电线电缆架空裸电线、汇流排（母线）、铜绞线、铝较线、电力电缆（塑料线缆、橡套线缆、架空绝缘电缆）、4电源电器电源变压器、双电源自动切换系统、互感器、稳压器、调压器、整流器、逆变器、电容器、电磁铁、变频器、转换器、稳压电源、其它充电器。5开关电器组合开关、万能转换开关、按钮开关、行程开关、倒顺开关、脚踏
2、开关、气压开关、船型开关、光电开关、辅助开关、液位开关、流量开关、转换开关、拨动开关、电起动器。6工控电器变频器、传感器、接近开关、光电开关、变送器、其它热电偶、变阻器。7防爆电器防爆空气自动开关、防爆开关、防爆操作柱、防爆断路器、防爆灯、防爆应急灯、防爆转换开关及刀开关、防爆控制按钮、防爆接线箱、防爆接线盒、防爆管件及密封材料8建筑电器墙壁开关、消防应急灯、配电箱、开关、换气扇、插头、插座、灯头、灯座、照明用具9电器设备机床设备、空气压缩机、电动机、电焊机、发电机、充电机、单梁吊、龙门吊、锅炉、变频器、直流调速装置、通风设备10电动工具电钻、切割机、磨光机、电动液压扳手、电动升降车、空气压缩

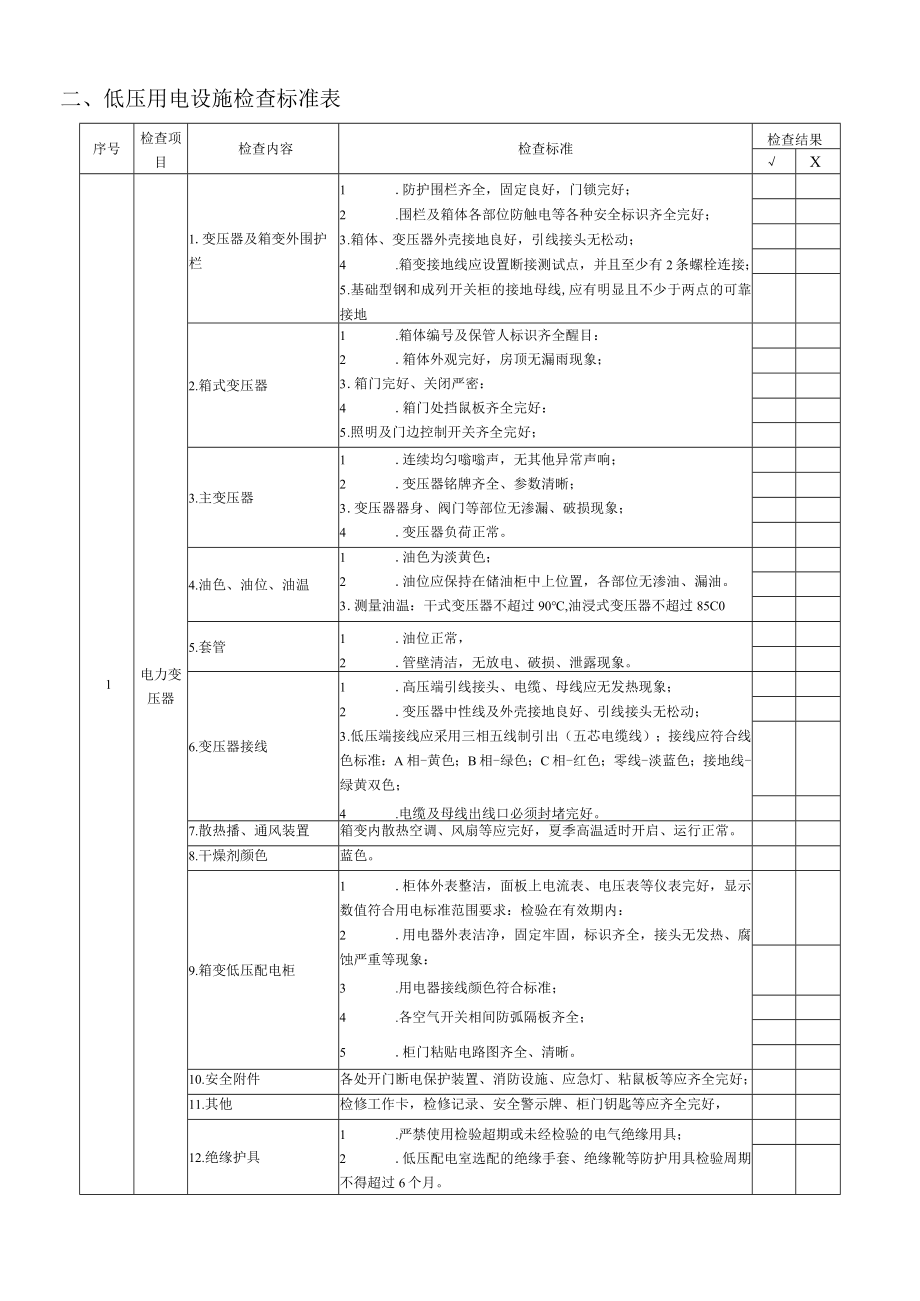

3、机11电器附件各类开关控制柜（箱）、接线端子、塑料护套、保险片、尼龙扎带、标准件、紧固件、绝缘材料、电磁线圈、母线槽、电缆桥架、操作机构铜铁件12照明设备电光源、井架灯、探照灯、工房照明灯，运动场地照明灯13仪表类电度表、电压表、电流表14家用电器1.厨房器具：冰箱、电饭锅、电烤箱、微波炉、消毒柜、电磁炉、搅拌器、绞肉机、洗碗机、抽油烟机。2 .家居电器：洗衣机、空调器、电视机、电脑3 .电加热产品：热水器、电暖器。4 .室内照明灯具二、低压用电设施检查标准表序号检查项目检查内容检查标准检查结果X1电力变压器1.变压器及箱变外围护栏1 .防护围栏齐全，固定良好，门锁完好；2 .围栏及箱体各部位
4、防触电等各种安全标识齐全完好；3 .箱体、变压器外壳接地良好，引线接头无松动；4 .箱变接地线应设置断接测试点，并且至少有2条螺栓连接；5 .基础型钢和成列开关柜的接地母线,应有明显且不少于两点的可靠接地2.箱式变压器1 .箱体编号及保管人标识齐全醒目：2 .箱体外观完好，房顶无漏雨现象；3 .箱门完好、关闭严密：4 .箱门处挡鼠板齐全完好：5 .照明及门边控制开关齐全完好；3.主变压器1 .连续均匀嗡嗡声，无其他异常声响；2 .变压器铭牌齐全、参数清晰；3 .变压器器身、阀门等部位无渗漏、破损现象；4 .变压器负荷正常。4.油色、油位、油温1 .油色为淡黄色；2 .油位应保持在储油柜中上位置
5、，各部位无渗油、漏油。3 .测量油温：干式变压器不超过90,油浸式变压器不超过85C05.套管1 .油位正常，2 .管壁清洁，无放电、破损、泄露现象。6.变压器接线1 .高压端引线接头、电缆、母线应无发热现象；2 .变压器中性线及外壳接地良好、引线接头无松动；3 .低压端接线应采用三相五线制引出（五芯电缆线）；接线应符合线色标准：A相-黄色；B相-绿色；C相-红色；零线-淡蓝色；接地线-绿黄双色；4 .电缆及母线出线口必须封堵完好。7.散热播、通风装置箱变内散热空调、风扇等应完好，夏季高温适时开启、运行正常。8.干燥剂颜色蓝色。9.箱变低压配电柜1 .柜体外表整洁，面板上电流表、电压表等仪表完

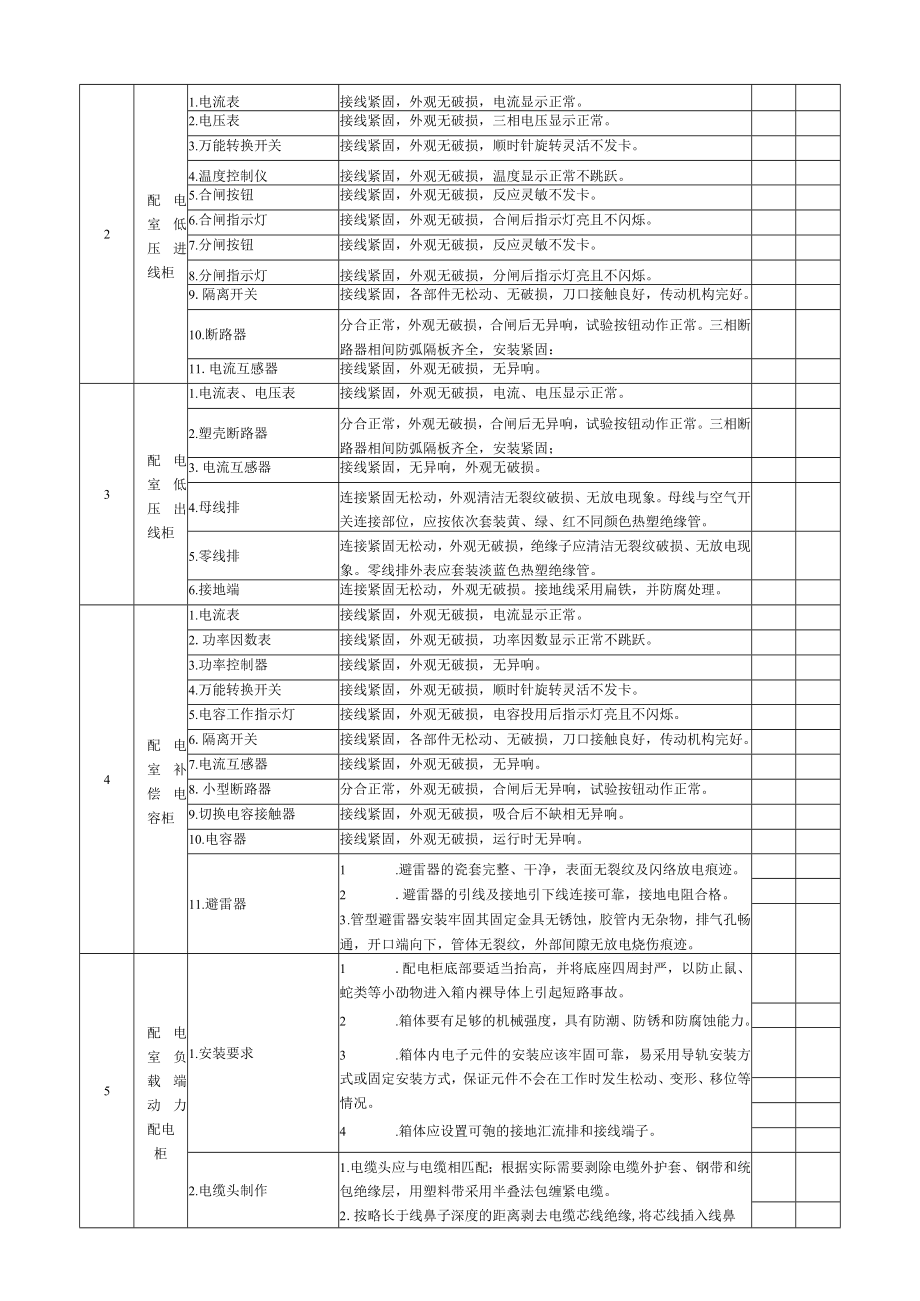

6、好，显示数值符合用电标准范围要求：检验在有效期内：2 .用电器外表洁净，固定牢固，标识齐全，接头无发热、腐蚀严重等现象：3 .用电器接线颜色符合标准；4 .各空气开关相间防弧隔板齐全；5 .柜门粘贴电路图齐全、清晰。6 .门和门锁齐全、完好有效：10.安全附件各处开门断电保护装置、消防设施、应急灯、粘鼠板等应齐全完好；11.其他检修工作卡，检修记录、安全警示牌、柜门钥匙等应齐全完好，12.绝缘护具1 .严禁使用检验超期或未经检验的电气绝缘用具；2 .低压配电室选配的绝缘手套、绝缘靴等防护用具检验周期不得超过6个月。2配电室低压进线柜1.电流表接线紧固，外观无破损，电流显示正常。2.电压表接线紧
7、固，外观无破损，三相电压显示正常。3.万能转换开关接线紧固，外观无破损，顺时针旋转灵活不发卡。4.温度控制仪接线紧固，外观无破损，温度显示正常不跳跃。5.合闸按钮接线紧固，外观无破损，反应灵敏不发卡。6.合闸指示灯接线紧固，外观无破损，合闸后指示灯亮且不闪烁。7.分闸按钮接线紧固，外观无破损，反应灵敏不发卡。8.分闸指示灯接线紧固，外观无破损，分闸后指示灯亮且不闪烁。9.隔离开关接线紧固，各部件无松动、无破损，刀口接触良好，传动机构完好。10.断路器分合正常，外观无破损，合闸后无异响，试验按钮动作正常。三相断路器相间防弧隔板齐全，安装紧固：11.电流互感器接线紧固，外观无破损，无异响。3配电室
8、低压出线柜1.电流表、电压表接线紧固，外观无破损，电流、电压显示正常。2.塑壳断路器分合正常，外观无破损，合闸后无异响，试验按钮动作正常。三相断路器相间防弧隔板齐全，安装紧固；3.电流互感器接线紧固，无异响，外观无破损。4.母线排连接紧固无松动，外观清洁无裂纹破损、无放电现象。母线与空气开关连接部位，应按依次套装黄、绿、红不同颜色热塑绝缘管。5.零线排连接紧固无松动，外观无破损，绝缘子应清洁无裂纹破损、无放电现象。零线排外表应套装淡蓝色热塑绝缘管。6.接地端连接紧固无松动，外观无破损。接地线采用扁铁，并防腐处理。4配电室补偿电容柜1.电流表接线紧固，外观无破损，电流显示正常。2.功率因数表接线
9、紧固，外观无破损，功率因数显示正常不跳跃。3.功率控制器接线紧固，外观无破损，无异响。4.万能转换开关接线紧固，外观无破损，顺时针旋转灵活不发卡。5.电容工作指示灯接线紧固，外观无破损，电容投用后指示灯亮且不闪烁。6.隔离开关接线紧固，各部件无松动、无破损，刀口接触良好，传动机构完好。7.电流互感器接线紧固，外观无破损，无异响。8.小型断路器分合正常，外观无破损，合闸后无异响，试验按钮动作正常。9.切换电容接触器接线紧固，外观无破损，吸合后不缺相无异响。10.电容器接线紧固，外观无破损，运行时无异响。11.避雷器1 .避雷器的瓷套完整、干净，表面无裂纹及闪络放电痕迹。2 .避雷器的引线及接地引
10、下线连接可靠，接地电阻合格。3 .管型避雷器安装牢固其固定金具无锈蚀，胶管内无杂物，排气孔畅通，开口端向下，管体无裂纹，外部间隙无放电烧伤痕迹。5配电室负载端动力配电柜1.安装要求1 .配电柜底部要适当抬高，并将底座四周封严，以防止鼠、蛇类等小劭物进入箱内裸导体上引起短路事故。2 .箱体要有足够的机械强度，具有防潮、防锈和防腐蚀能力。3 .箱体内电子元件的安装应该牢固可靠，易采用导轨安装方式或固定安装方式，保证元件不会在工作时发生松动、变形、移位等情况。4 .箱体应设置可匏的接地汇流排和接线端子。5 .箱内应该留出一部分预留空间，以备元器件调整之用。6 .各级开关标识清楚，各部件接地良好，电路
11、图粘贴在显目位置。2.电缆头制作1 .电缆头应与电缆相匹配；根据实际需要剥除电缆外护套、钢带和统包绝缘层，用塑料带采用半叠法包缠紧电缆。2 .按略长于线鼻子深度的距离剥去电缆芯线绝缘,将芯线插入线鼻子内用压线钳压接两道以上，根据不同相位，使用黄、绿、红、蓝四色塑料带分别包缠电缆各芯线至接线鼻的压线部位。3.根据接线端子型号选用螺丝将电缆接线端子压接在设备上。3.电流表接线紧固，外观无破损，电流显示正常。4.电压表接线紧固，外观无破损，三项电压显示正常。5.万能转换开关接线紧固，外观无破损，顺时针旋转灵活不发卡。6.隔离开关接线紧固，各部件无松动、无破损，刀口接触良好，传动机构完好。7.塑壳断路
12、器分合正常，外观无破损，合闸后无异响，试验按钮动作正常。8.母线排连接紧固无松动，外观清洁无裂纹破损、无放电现象。9.零线排连接紧固无松动，外观清洁无裂纹破损、无放电现象。母线与空气开关连接部位，应按依次套装黄、绿、红不同颜色热塑绝缘管10.接地排连接紧固无松动，外观无破损，绝缘子应清洁无裂纹破损、无放电现象。零线排外表应套装淡蓝色热塑绝缘管。6接地装置1.分类直接接地，间接接地，联合接地，电气接地，防雷接地。2.安装规范1 .接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。圆钢与扁钢搭接为圆钢直径的
13、6倍，双面施焊。扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。除埋设在混凝土中的焊接接头外，有防腐措施。2 .接地电阻不大于40.3.接地线1 .接地线应为整根或采用焊接。接地体与接地干线的连接应留有测定接地电阻的断开点。2 .接地线采用螺拴连接，必须保证其界面面积；螺栓应采用防松垫圈及采用可靠的防锈措施。3 .接地线与电气设备连接时，采用螺栓压接，每个电气设备都应单独与接地干线相连接，严禁一条接地线上串接几个接地的设备。4 .工作接地与保护接地的干线允许合用,但其截面不得小于相线截面的二分之一。7室内电器设备1.配电柜1.柜体紧固牢靠，外表整洁，面板上各仪器仪表、控制器、开关或操作按钮、旋转电位器、指示灯，以及门和门锁均完整完好有效；2.柜体进出线口无大于1Omm以上间隙或洞口，且加有必要防护套；3.柜体外各控制器、开关、指示灯的标识无误、完整，且无脱落；4.柜内各电器完整，无缺损。电器外表洁净，无尘垢。柜内无任何无关杂物，特别是金属物品；5 .柜内各电器紧固牢靠，且无松脱。各电器散热良好，无局部过热发烫现象；6 .柜内各电器的引线整洁、整齐，线槽线盖完整。各引线接头无松动，或过热变色老化
