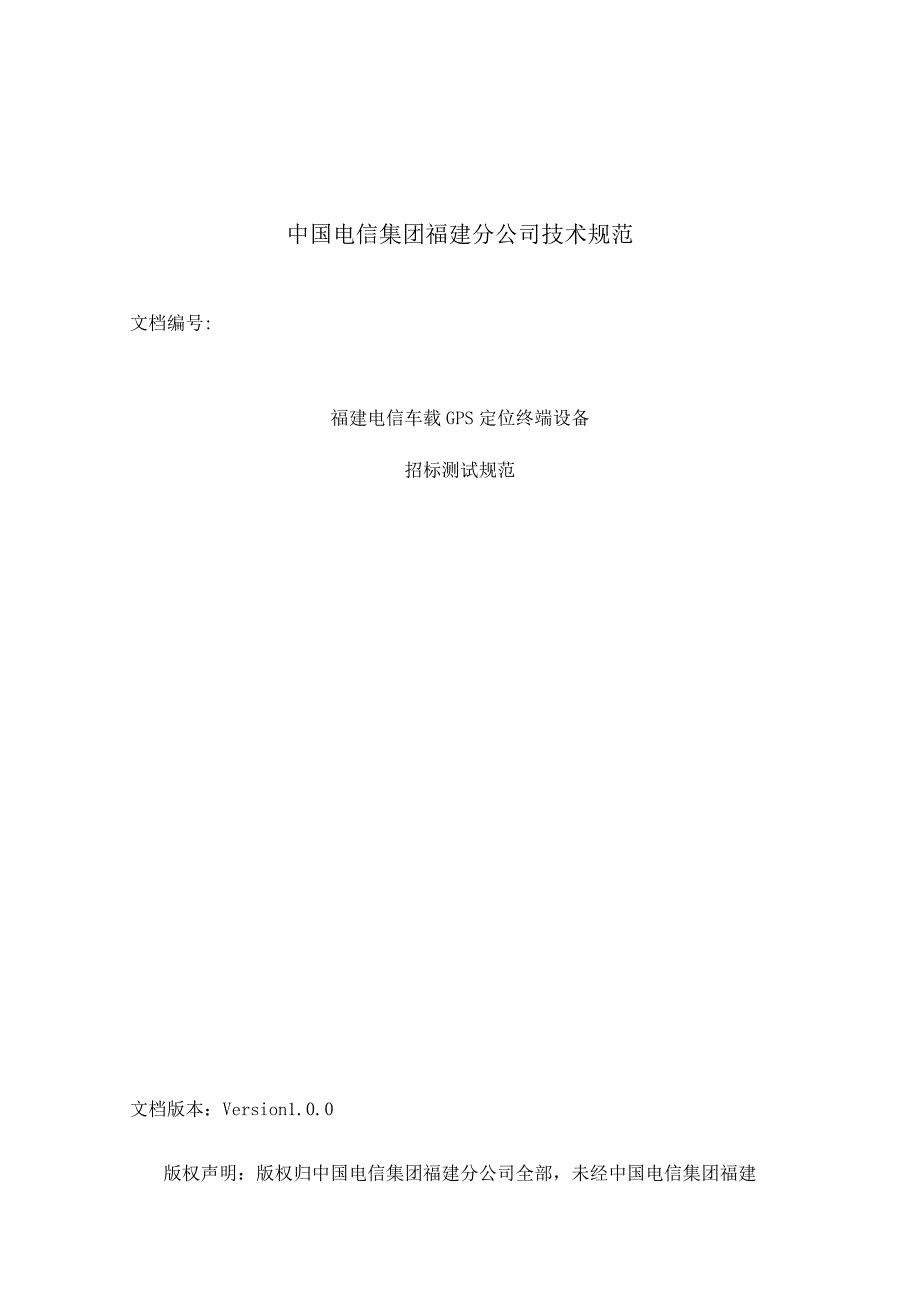

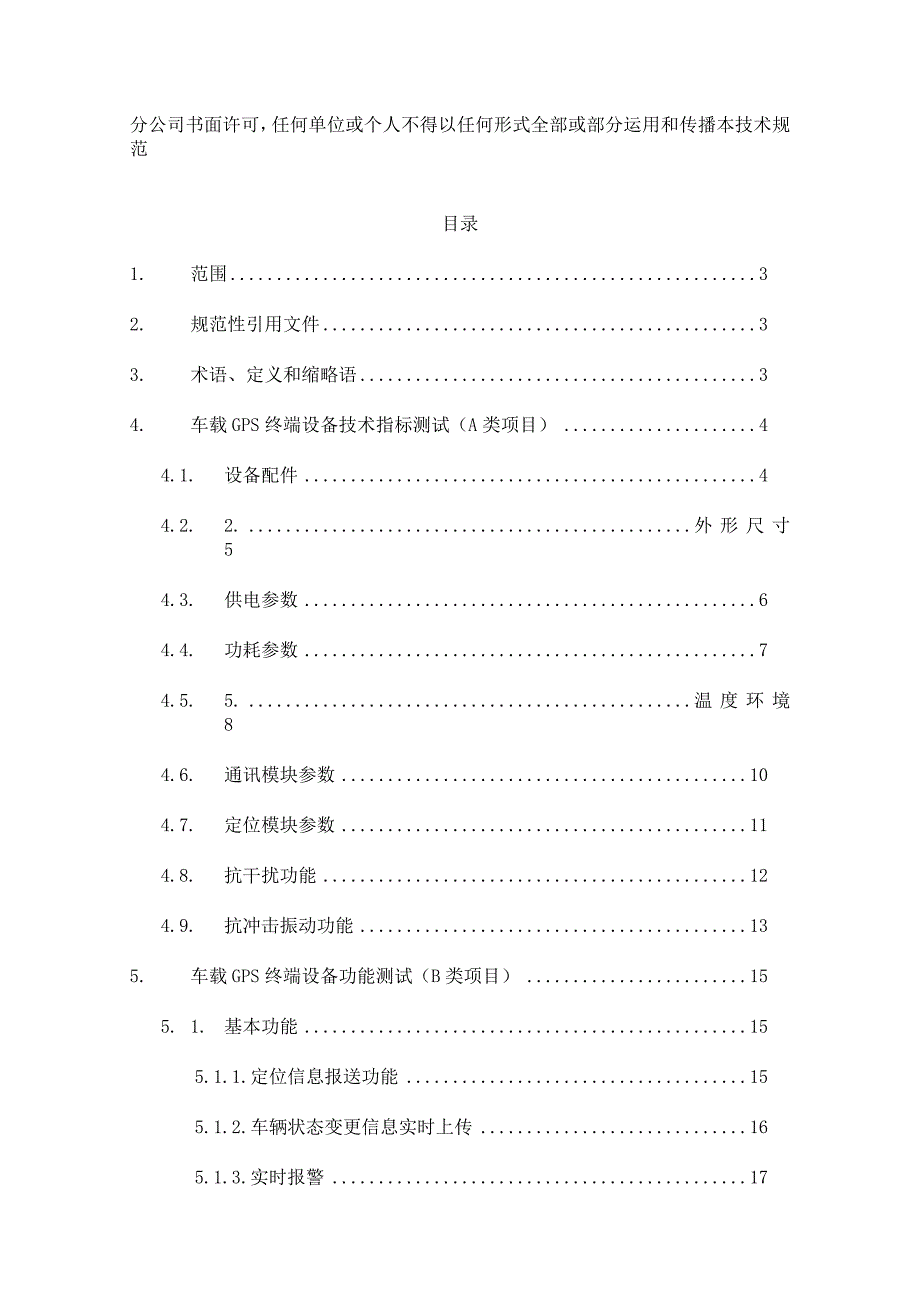

1、中国电信集团福建分公司技术规范文档编号:福建电信车载GPS定位终端设备招标测试规范文档版本：Version1.0.0版权声明：版权归中国电信集团福建分公司全部，未经中国电信集团福建分公司书面许可，任何单位或个人不得以任何形式全部或部分运用和传播本技术规范目录1. 范围32. 规范性引用文件33. 术语、定义和缩略语34. 车载GPS终端设备技术指标测试（A类项目）44.1. 设备配件44.2. 2.外形尺寸54.3. 供电参数64.4. 功耗参数74.5. 5.温度环境84.6. 通讯模块参数104.7. 定位模块参数114.8. 抗干扰功能124.9. 抗冲击振动功能135. 车载GPS终端

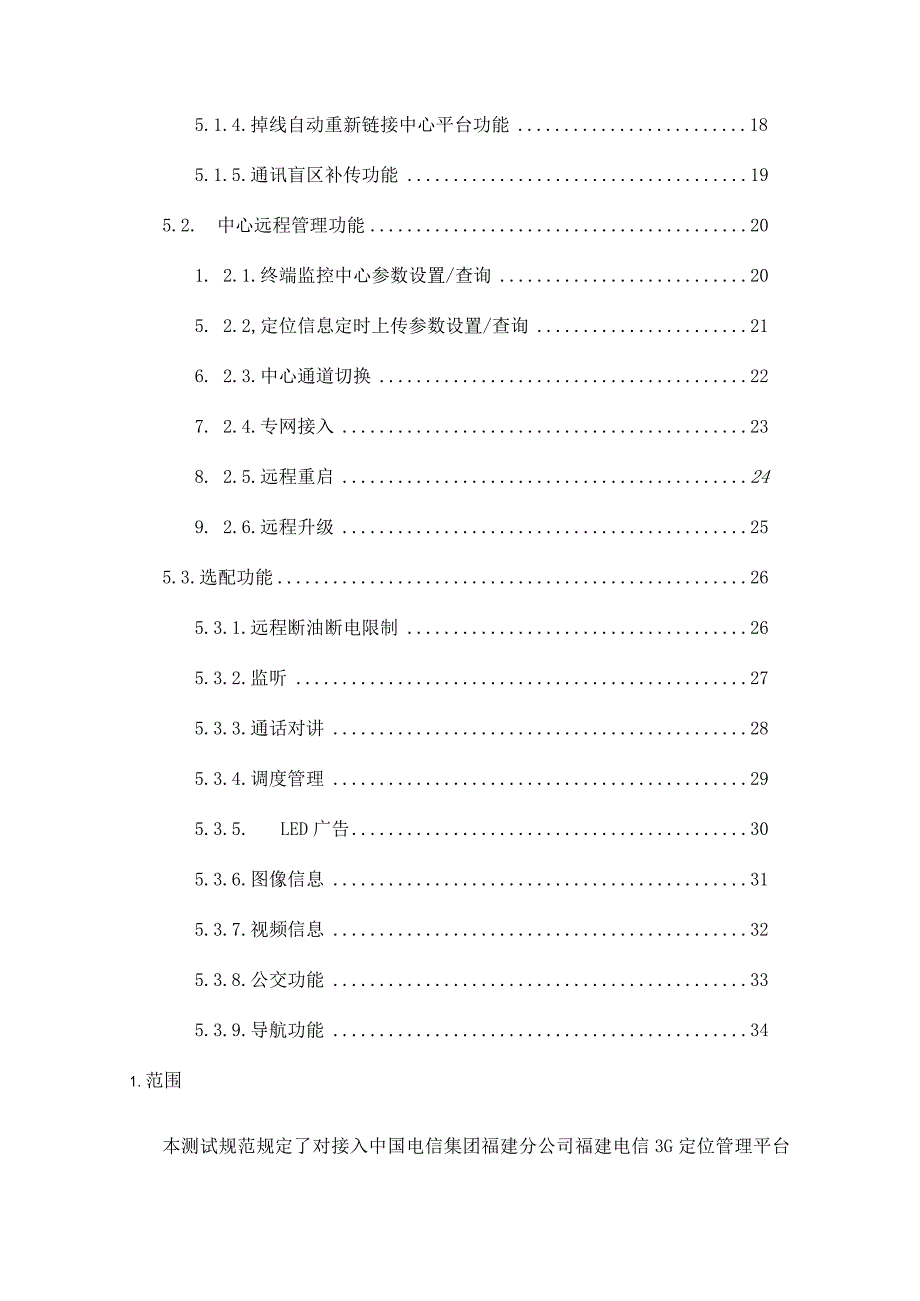

2、设备功能测试（B类项目）155. 1.基本功能155.1.1.定位信息报送功能155.1.2.车辆状态变更信息实时上传165.1.3.实时报警175.1.4.掉线自动重新链接中心平台功能185.1.5.通讯盲区补传功能195.2. 中心远程管理功能201. 2.1.终端监控中心参数设置/查询205. 2.2,定位信息定时上传参数设置/查询216. 2.3.中心通道切换227. 2.4.专网接入238. 2.5.远程重启249. 2.6.远程升级255.3.选配功能265.3.1.远程断油断电限制265.3.2.监听275.3.3.通话对讲285.3.4.调度管理295.3.5.LED广告305
3、.3.6.图像信息315.3.7.视频信息325.3.8.公交功能335.3.9.导航功能341.范围本测试规范规定了对接入中国电信集团福建分公司福建电信3G定位管理平台车载终端设备的测试要求。原则上在中国电信集团福建分公司GPS事业部内部运用，为标准终端测试供应技术依据。本规范适用于福建电信3G定位管理平台的测试。2 .规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后全部的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，激励依据本标准达成协议的各方探讨是否可运用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。汽车行驶
4、记录仪(GB/T19056)道路车辆静电放电产生的电骚扰试验方法(GB/T19551)道路运输车辆卫星定位系统车载终端技术要求(JT/T794-2011)道路运输车辆卫星定位系统北斗兼容车载终端通讯协议技术规范道路运输车辆卫星定位系统终端通信协议与数据格式(JT/T808-2011)关于对JTT808、JTT809标准若干问题的补充说明福建电信GPS车载终端通讯协议(部标扩展部分)_vl.0.13 .术语、定义和缩略语卜列术语、定义和缩略语适用于本测试规范表3T缩写词英文解析中文解析GPSGlobalPositioningSystem全球定位系统TCPTransmissionControlPr
5、otocol限制传输协议UDPUserDatagramProtocol限制传输协议CDM2000-IXGeneralPacketRadioService电信无线业务4 .车载GPS终端设备技术指标测试（A类项目）4.1. 设备配件测试编号：4.1.项目属性：A类项目（物理参数）测试项目：车载GPS终端设备技术指标测试子项目：设备配件测试目的：检测车载GPS终端设备整机配件是否与实际符合预置条件：1、无测试步骤：1.检测车载GPS终端设备整机配件预期结果：1.车载GPS终端设备整机配件与厂商供应说明符合；实际测试状况说明：测试结果：口合格部分合格口不合格被测试方签名：测试方签名：4.2. 外形尺
6、寸测试编号：4.2.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：外形尺寸测试目的：测量车载GPS终端设备外形尺寸是否与供应的参数符合预置条件：1、无测试步骤：1、运用标准直尺测量车载GPS终端设备的外部尺寸；预期结果：1、测试尺寸与厂商供应参数符合；实际测试状况说明：被测试方签名：测试方签名：测试结果：口合格部分合格口不合格4.3.供电参数测试编号：4.3.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：供电参数测试目的：测试车载GPS终端设备在厂商供应的供电范围内是否正常工作预置条件：1、试验室2、室外测试车辆测试步骤：1、运用车载GPS终端设备标称工
7、作电压值供电，测试终端设备是否正常、稳定工作；2、运用车载GPS终端设备内部电池供电，测试终端设备是否正常、稳定工作；3、运用车载GPS终端设备标称工作电压值反接，1分钟后重新正常供电，测试终端是否可以正常工作；4、运用车载GPS终端设备标称最低电压供电，测试终端设备是否正常、稳定工作；5、运用车载GPS终端设备标称最高电压供电（一般要求设备最高供电电压为标称工作电压值加12VDC),测试终端设备是否正常、稳定工作；预期结果：1、运用终端设备标称工作电压值供电，车载GPS终端设备能正常工作24小时以上；2、运用终端设备内部电池供电，车载GPS终端设备能正常工作2小时以上；3、运用终端设备标称工
8、作电压值供电反接1分钟后重新连接电源，车载GPS终端设备能正常；4、运用终端设备标称最低电压供电，测试终端设备是否正常、稳定工作；5、运用终端设备标称最高电压供电，测试终端设备是否正常、稳定工作；实际测试状况说明：测试结果：口合格部分合格口不合格被测试方签名：测试方签名：4.4.功耗参数测试编号:4.4.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：功耗参数测试目的：测试车载GPS终端设备在厂商供应的供电范围内功耗是否符号要求预置条件:1、试验室环境测试步骤：1、运用试验电源直流通道，调整供电电压为厂商供应车载GPS终端设备的最低供电电压，测试终端设备功耗；2、运用试验电源
9、直流通道，调整供电电压为厂商供应车载GPS终端设备的最高供电电压，测试终端设备功耗；预期结果：1、运用最低供电电压供电，车载GPS终端设备功耗在厂商供应的参数范围内；2、运用最高供电电压供电，车载GPS终端设备功耗在厂商供应的参数范围内；实际测试状况说明：测试结果：合格部分合格口不合格被测试方签名：测试方签名：4.5. 温度环境测试编号：4. 5.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：温度环境测试目的：测试车载GPS终端设备在厂商供应的温度环境下是否正常工作预置条件：1、高、低温测试环境测试步骤：1、运用试验室模拟最低温度下(-20),测试终端设备是否正常、稳定工作
10、；2、运用试验室模拟最高温度下(70),测试终端设备是否正常、稳定工作；预期结果：1、运用试验室模拟最低温度下(-20),车载GPS终端设备能正常工作24小时；2、运用试验室模拟最高温度下(70C),车载GPS终端设备能正常工作24小时；实际测试状况说明：测试结果：口合格部分合格口不合格被测试方签名：测试方签名：4.6. 通讯模块参数测试编号：4.6.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：通讯模块参数测试目的：测试车载GPS终端设备通讯参数预置条件：1、无测试步骤：1、检测车载GPS终端设备的通讯链路类型为TCP或UDP；2、测试车载GPS终端设备正常工作时，车载G
11、PS终端设备胜利上线时间；3、测试车载GPS终端设备正常工作时，中心平台下行指令反应时间；预期结果：1、车载GPS终端设备通讯链路类型与厂商供应参数符合；2、车载GPS终端设备正常工作时，车载GPS终端设备胜利上线时间在符合范围内；3、车载GPS终端设备正常工作时，中心平台下行指令反应时间在符合范围内；实际测试状况说明：测试结果：合格部分合格被测试方签名：测试方签名：口不合格4.7. 定位模块参数测试编号：4.7.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：定位模块参数测试目的：测试车载GPS终端设备定位模块参数预置条件：1、无测试步骤：1、检测车载GPS终端设备GPS模
12、块最小位置更新频率；2、检测车载GPS终端设备GPS模块卫星接收通道数；3、检测车载GPS终端设备GPS信号接收灵敏度；4、测试车载GPS终端设备冷启动时，车载GPS终端设备正常定位时间;5、测试车载GPS终端设备热启动时，车载GPS终端设备正常定位时间;6、测试车载GPS终端设备正常工作时，静止状态GPS模块定位精度；7、测试车载GPS终端设备正常工作时，运动状态GPS模块定位精度；预期结果：1、车载GPS终端设备GPS模块最小位置更新频率为1Hz；2、检测车载GPS终端设备GPS模块卫星接收通道数不小于12个；3、检测车载GPS终端设备GPS信号接收灵敏度优于-13OdB叱4、车载GPS终
13、端设备冷启动时，正常定位时间在符合范围内；5、车载GPS终端设备热启动是，正常定位时间在符合范围内；6、车载GPS终端设备正常工作时，GPS模块定位精度在符合范围内;7、车载GPS终端设备正常工作时，GPS模块定位精度在符合范围内;实际测试状况说明：被测试方签名：测试方签名：测试结果：口合格口部分合格口不合格4.8. 抗干扰功能测试编号：4.8.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：车载GPS终端设备抗干扰实力测试目的：测试车载GPS终端设备抗干扰实力预置条件：1、不通电正常安装状态；测试步骤：1、采纳GB/T19951所规定的要求，测试终端设备静电放电抗干扰实力,
14、试验等级不低于11I级；2、采纳GB/T19056所规定的要求，测试终端设备瞬态抗干扰实力;3、车辆点火抗干扰测试；预期结果：1、车载GPS终端设备在静电放电干扰试验后，终端可以正常工作；2、车载GPS终端设备在瞬态抗干扰试验后，终端可以正常工作；3、车载GPS终端设备在汽车点火干扰试验后，终端不存在异样现象，各项功能正常；实际测试状况说明：测试结果：口合格部分合格口不合格被测试方签名：测试方签名：4.9.抗冲击振动测试编号：4.9.项目属性：A类项目测试项目：车载GPS终端设备技术指标测试子项目：车载GPS终端设备抗冲击，抗振动实力测试目的：测试车载GPS终端设备抗冲击，抗振动实力预置条件：1、不通电正常安装状态；测试步骤：1、采纳JT/T794-2011所规定的要求，测试终端设备抗振动实力;2、采纳JT/T794-2011所规定的要求，测试终端设备抗冲击实力;预期结果：1、车载GPS终端设备在抗振动试验后，终端可以正常工作；2、车载GPS终端设备在抗冲击试验后，终
