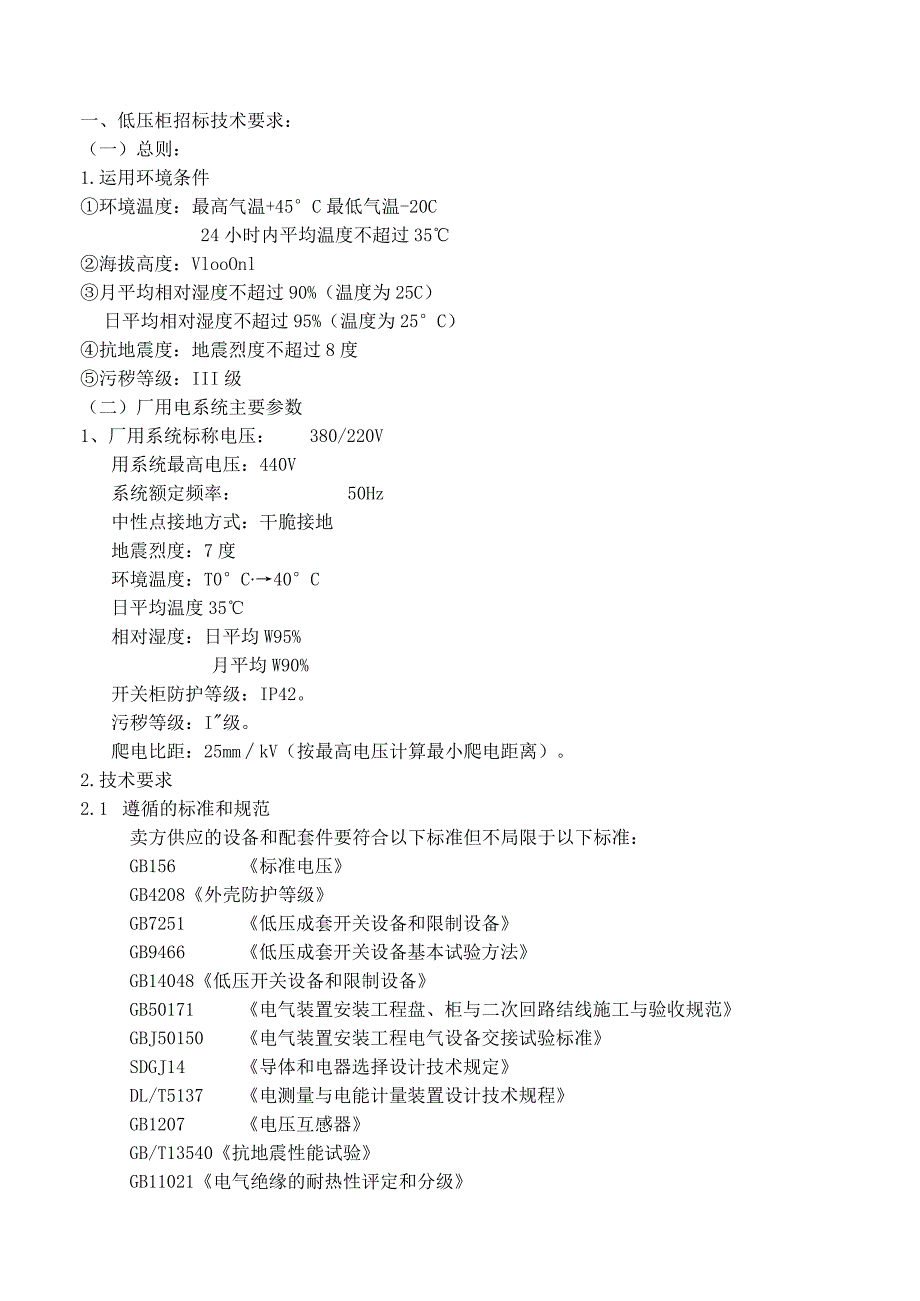

1、一、低压柜招标技术要求：（一）总则：1.运用环境条件环境温度：最高气温+45C最低气温-20C24小时内平均温度不超过35海拔高度：VlooOnl月平均相对湿度不超过90%（温度为25C）日平均相对湿度不超过95%（温度为25C）抗地震度：地震烈度不超过8度污秽等级：III级（二）厂用电系统主要参数1、厂用系统标称电压：380/220V用系统最高电压：440V系统额定频率：50Hz中性点接地方式：干脆接地地震烈度：7度环境温度：T0C40C日平均温度35相对湿度：日平均W95%月平均W90%开关柜防护等级：IP42。污秽等级：I级。爬电比距：25mmkV（按最高电压计算最小爬电距离）。2.技术

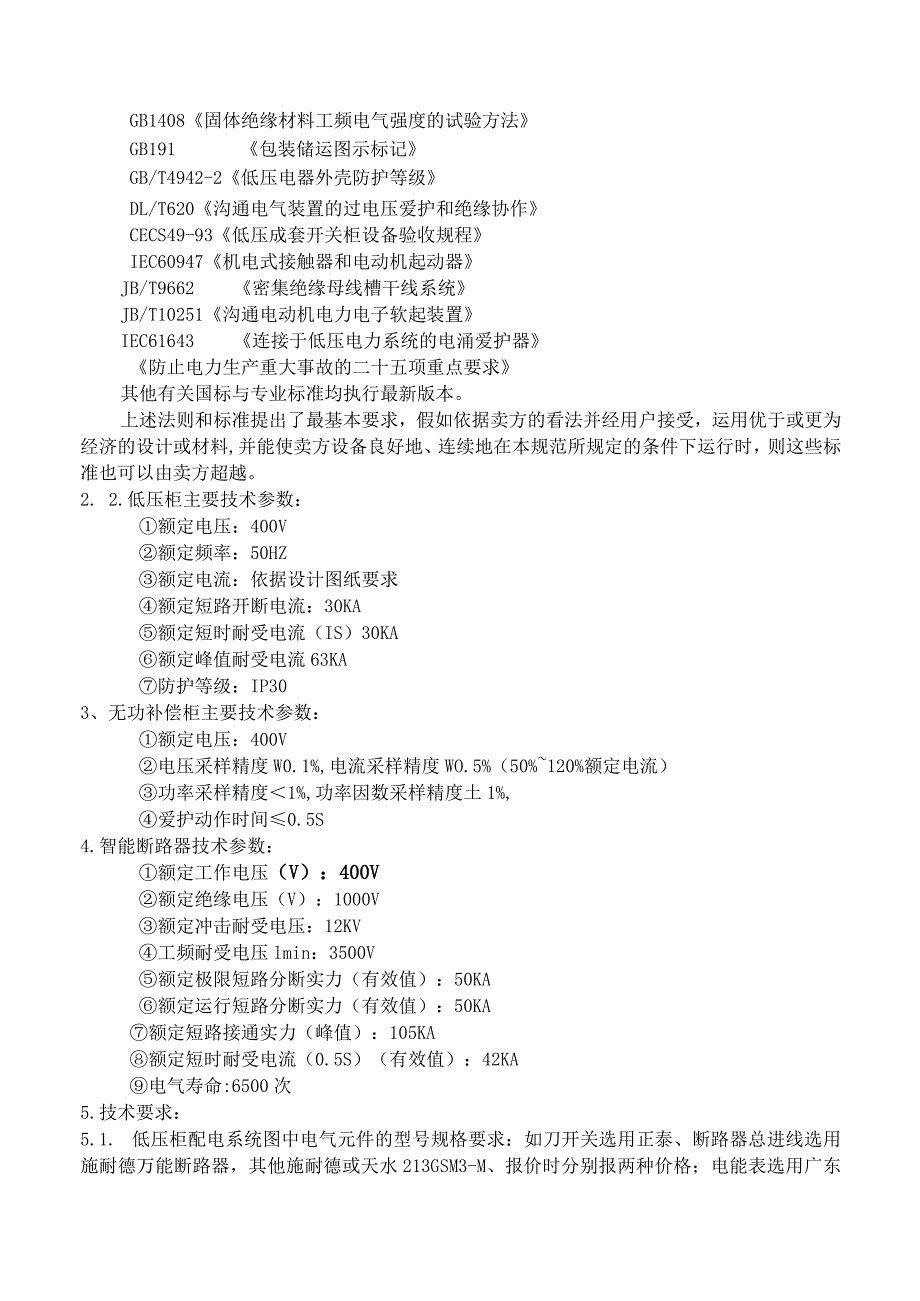

2、要求2.1 遵循的标准和规范卖方供应的设备和配套件要符合以下标准但不局限于以下标准：GB156标准电压GB4208外壳防护等级GB7251低压成套开关设备和限制设备GB9466低压成套开关设备基本试验方法GB14048低压开关设备和限制设备GB50171电气装置安装工程盘、柜与二次回路结线施工与验收规范GBJ50150电气装置安装工程电气设备交接试验标准SDGJ14导体和电器选择设计技术规定DL/T5137电测量与电能计量装置设计技术规程GB1207电压互感器GB/T13540抗地震性能试验GB11021电气绝缘的耐热性评定和分级GB1408固体绝缘材料工频电气强度的试验方法GB191包装储运
3、图示标记GB/T4942-2低压电器外壳防护等级DL/T620沟通电气装置的过电压爱护和绝缘协作CECS49-93低压成套开关柜设备验收规程IEC60947机电式接触器和电动机起动器JB/T9662密集绝缘母线槽干线系统JB/T10251沟通电动机电力电子软起装置IEC61643连接于低压电力系统的电涌爱护器防止电力生产重大事故的二十五项重点要求其他有关国标与专业标准均执行最新版本。上述法则和标准提出了最基本要求，假如依据卖方的看法并经用户接受，运用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。2. 2.低压柜主要技术参数：额
4、定电压：400V额定频率：50HZ额定电流：依据设计图纸要求额定短路开断电流：30KA额定短时耐受电流（IS）30KA额定峰值耐受电流63KA防护等级：IP303、无功补偿柜主要技术参数：额定电压：400V电压采样精度W0.1%,电流采样精度WO.5%（50%120%额定电流）功率采样精度1%,功率因数采样精度土1%,爱护动作时间0.5S4.智能断路器技术参数：额定工作电压（V）：400V额定绝缘电压（V）：1000V额定冲击耐受电压：12KV工频耐受电压lmin：3500V额定极限短路分断实力（有效值）：50KA额定运行短路分断实力（有效值）：50KA额定短路接通实力（峰值）：105KA额定
5、短时耐受电流（0.5S）（有效值）：42KA电气寿命:6500次5.技术要求：5.1. 低压柜配电系统图中电气元件的型号规格要求：如刀开关选用正泰、断路器总进线选用施耐德万能断路器，其他施耐德或天水213GSM3-M、报价时分别报两种价格；电能表选用广东雅达配置功能不低于图纸设计或依据图纸数量要求配置报价时注明品牌。开关等协助接点数量要多于图纸要求的实际应用量，并供应相应的合格证、检测试验报告、运用维护说明书等技术资料。5.2. K主进断路器、隔离开关、行车用电源开关等240OA容量配备无线温度在线检测报警功能，无线后台240点一套；配备具备通讯功能的智能计量表。5.2、 图纸上配置断路器供天
6、车运用的要具备智能式脱扣限制单元，具有长延时、短延时和瞬动三段爱护功能，三段爱护均要求多点可调；5.3. 1每台断路器应允许在隔离条件下检修、试验和更换；5.4. 2断路器的运用分断实力（Ics）160OA（含）以下的不小于50KA。5.2.3断路器应有智能式脱扣限制单元，具有长延时、短延时和瞬动三段爱护功能，三段爱护均要求多点可调；每组成列柜中的电源进线开关还应有失压爱护功能。5.2.4 断路器的智能式脱扣限制单元，应具有电流、电压、故障指示、故障报警等功能。5.2.5 低压塑壳空气断路器：断路器应具有自动爱护跳闸功能；要求断路器的运用分断实力（ICS）不小于50kA；按断路器的用途，配电和
7、爱护电动机的塑壳空气断路器分别采纳电磁式（瞬时）脱扣器和热动一电磁（复式）型脱扣器，断路器要求零飞弧。5.3动态无功补偿装置技术要求：5.3.1、 容量、柜体尺寸：按图纸要求，因低压动态补偿在供电系统中是相对独立且特殊的产品，由专业厂家供应专用的动态补偿滤波设备，建议运用东方博沃、山东东冠、苏州士林电机，并对本设备整体性能负责。5.3.2、 系统功能要求动态无功补偿兼谐波治理要求成套装置设计为大功率可控硅模块动态投切的补偿滤波器单元，动态无功补偿同时利用无源滤波方式治理谐波。谐波滤除率在40%以上；最大单支路容量大于单柜总容量的40%以上。系统总动态投切响应时间20ms实时动态跟踪系统负荷无功
8、改变，快速跟踪投切滤波器单元。三相零电流投切技术采纳大功率晶闸管模块实现快速零电流投/切滤波器组，投切时无涌流。（4）具备完备的爱护功能电压爱护：用户通过配电综合监控终端可设定过、欠电压值，当系统过电压或欠电压时，配电综合监控终端报警，同时滤波器单元退出运行。短路与过流爱护：装置本身配置优质断路器和微型断路器实现短路爱护，加强对电容器进行过流和短路爱护。缺相爱护：当系统电压缺相时，配电综合监控终端发出报警信号，并具有终止投切指令。相序识别爱护：可控硅投切模块系统具有自动识别相序功能。断电爱护：断电后全部统计数据保持时间不小于72小时，并有告警显示，送电后自动复原工作。温度爱护：当运行环境温度超
9、过设定值时，系统风机自启动功能/设备退出运行。主要参数 每套补偿滤波装置均安装在变压器的低压侧，同时具有跟踪负载改变动态补偿无功功率和滤除谐波的功能。每套补偿滤波装置须要设置滤波通道，同时补偿无功电流。 在系统不同运行工况下，所设计的滤波器不能与系统产生并联谐振和发生有危害的谐波放大，并由国际认可的仿真程序计算来证明。 每套补偿滤波装置装置采纳滤波电容器电容量制造精度小于2%,以保证滤波器有较低的谐振阻抗。 每套补偿滤波装置采纳滤波电抗器具有防止电磁场辐射的屏蔽功能，不产生射频干扰影响其它限制设备，电感量制造精度小于1%。 每套补偿滤波装置自身损耗小于装置容量的设。 每套补偿滤波装置L1倍过压
10、时能够长期正常工作。 每套补偿滤波装置采纳电流无冲击投切技术，在任何状况下不会出现投切振荡。 每套补偿滤波装置可以手动或自动投切，配置便于检修的转换开关。 投切开关内部晶闸管（可控硅）元件的选用应留有足够的电压，电流裕度，应有良好的dvdt,didt特性。5.3.3、 主要器件技术要求配电综合监控终端1）应能快速跟踪系统负荷无功改变，实时动态响应，系统限制响应时间WlOms。2）应采纳嵌入式组态软件开发，具备强大的图像显示和数据处理功能：显示218次电压、电流谐波含量柱状图；显示电压、电流实时波形。3）应采纳液晶显示屏，全中文界面，交互性好，显示系统一次主接线图、各次谐波柱状图分析等，显示智能
11、化限制策略：依据滤波器组的不同组合模式，配置不同的限制策略。实现滤波单元设置敏捷。所投切的滤波器组可以按容量的不同，组合成二进制编码、随意容量和等容进行滤波器组合。4）电容器爱护功能：当系统电压的出现过压、欠压、缺相、高次谐波超限等状况，监控终端将对电容器进行爱护闭锁。5）沟通（AC）信号测量：三路电压、三路电流。测量配电系统的电压、电流、功率因数、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率。6）应能保存90天事务记录与整点电网参数记录：应具有以下事务记录功能：开关量输入的跳变、开关量输出口或无功补偿电容的投切动作、开关机动作等。应具有以下正点数据记录功能：各相的电压、电流、功率因
12、数、有功功率、无功功率、电压、电流总谐波畸变率。应具有越限监测报警功能：电压越限、缺相、电流越限、电流电压谐波超限等监测记录，报警并爱护限制。7）应具有GPRS和独立的RS232/RS485串行通讯功能。8）应具有平安的密码爱护功能。大功率可控硅投切系统采纳可控硅模块，可控硅采纳进口管芯。采纳单片机限制投切并智能监控可控硅的温度和负载的运行状况.投切电容器时保证零电流投切，无涌流。输入信号与限制信号光电隔离技术，抗干扰实力强，性能稳定牢靠。限制板输出与可控硅触发信号电磁隔离。具备相序自动识别功能。滤波电容器过流实力：L5倍可长期过载；滤波电容型号：滤波型电容器；额定频率：50Hz；容量偏差：0
13、至+1%；功耗：W1W/KVAR,不含放电电阻器；环境温度范围：-25/D（最大55。C）外表温度：最大65C在罐顶测量温度；相对湿度：95%；放电时间：标准放电时间在60T80秒（最大）；5.3.4滤波电抗器:精度：+l%;平衡度：2%噪音：65FB;额定电流下温升不超过80C；工作电流：1.8Ie运行时,L值减小不超过1%；三相铁芯滤波电抗器，不产生射频干扰；电抗器必需全铜具备固定接线端子。5. 3.5产品器件平安防护与其它要求每台装置均采纳优质断路器做为短路爱护；为避开柜顶风机运行带来柜体的振动，选用低噪音风机；合理布置柜内设备和接线端子以便利外部电缆进出和端子接线；端子容量除满意运行与
14、接线须要外留有30%裕量；每根导线与元件连接采纳冷挤压端子以保证牢靠接通，所配导线采纳的端子号牌、字迹永不褪色；5. 3.6线缆和母排考虑谐波工况；5.4、 柜体采纳通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件、专用配套零件按模块原理设计，由型钢定点生产厂配套供货。柜门用转轴式活动较链与构架相连，安装、拆卸便利。柜门的折边处均嵌有山形密封条密封。低压柜设计制造时，要充分考虑柜体在运行中的散热问题，在柜体上、下两端应有足够数量的散热槽孔，形成一个自然通风道，达到散热目的，开关柜内绝缘材料应为阻燃型或自熄型。5.5、 柜体防腐应严格按防腐规程施工，面漆采纳电脑灰喷塑亚光色调处理。5
15、.6、 装有电气设备的柜门应有足够截面软铜线与构架连接，柜内应构成完整的接地与零爱护电路，并保证足够的截面。5.7、 柜内母线采纳TMY型镀锡铜排，铜排材质一级无氧铜材质。全部母线必需进行镀锡处理，母线连接断面符合要求，连接固定螺栓必需采纳标准镀锌螺栓。全部低压柜中性母线与主母线为等截面尺寸，接地母线依据相关标准配置。5.8、低压柜内端子排应依据图纸要求配置,端子应选用标准的菲尼克斯阻燃端子,并有总量20%的备用端子,最少不应少于10个的端子供用户运用。布线应满意下列要求：a.导线应为阻燃导线,接线必需正确、精确，配线要规范。b导线均为铜导线，绝缘等级500V。c.导线截面：限制回路、沟通电压回路L5mItf;沟通电流回路2.5m肝。d.全部导线的终端设有与设
