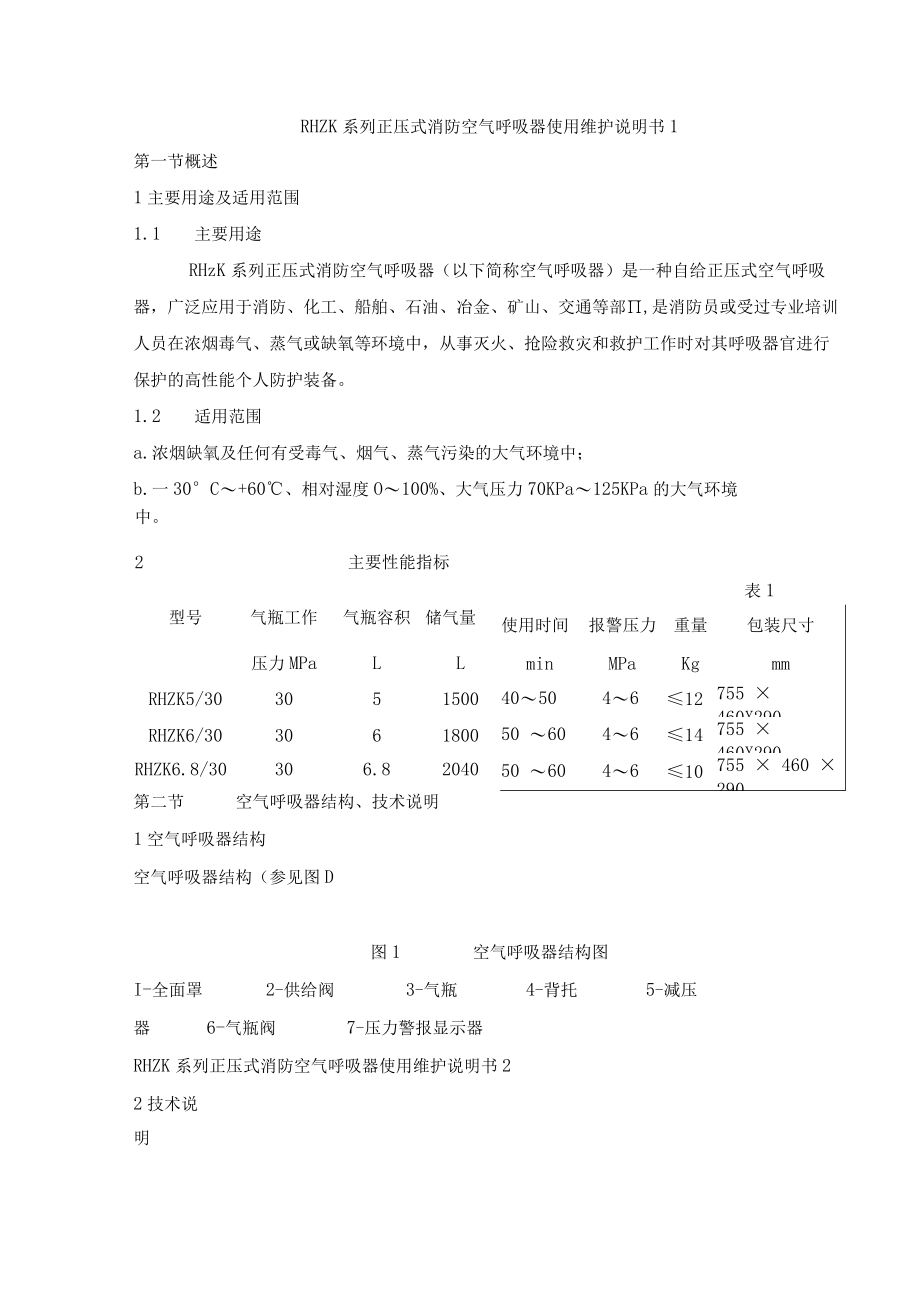

1、RHZK系列正压式消防空气呼吸器使用维护说明书1第一节概述1主要用途及适用范围1.1 主要用途RHzK系列正压式消防空气呼吸器（以下简称空气呼吸器）是一种自给正压式空气呼吸器，广泛应用于消防、化工、船舶、石油、冶金、矿山、交通等部,是消防员或受过专业培训人员在浓烟毒气、蒸气或缺氧等环境中，从事灭火、抢险救灾和救护工作时对其呼吸器官进行保护的高性能个人防护装备。1.2 适用范围a.浓烟缺氧及任何有受毒气、烟气、蒸气污染的大气环境中；b.一30C+60、相对湿度O100%、大气压力70KPa125KPa的大气环境中。2主要性能指标型号气瓶工作气瓶容积储气量压力MPaLLRHZK5/30305150

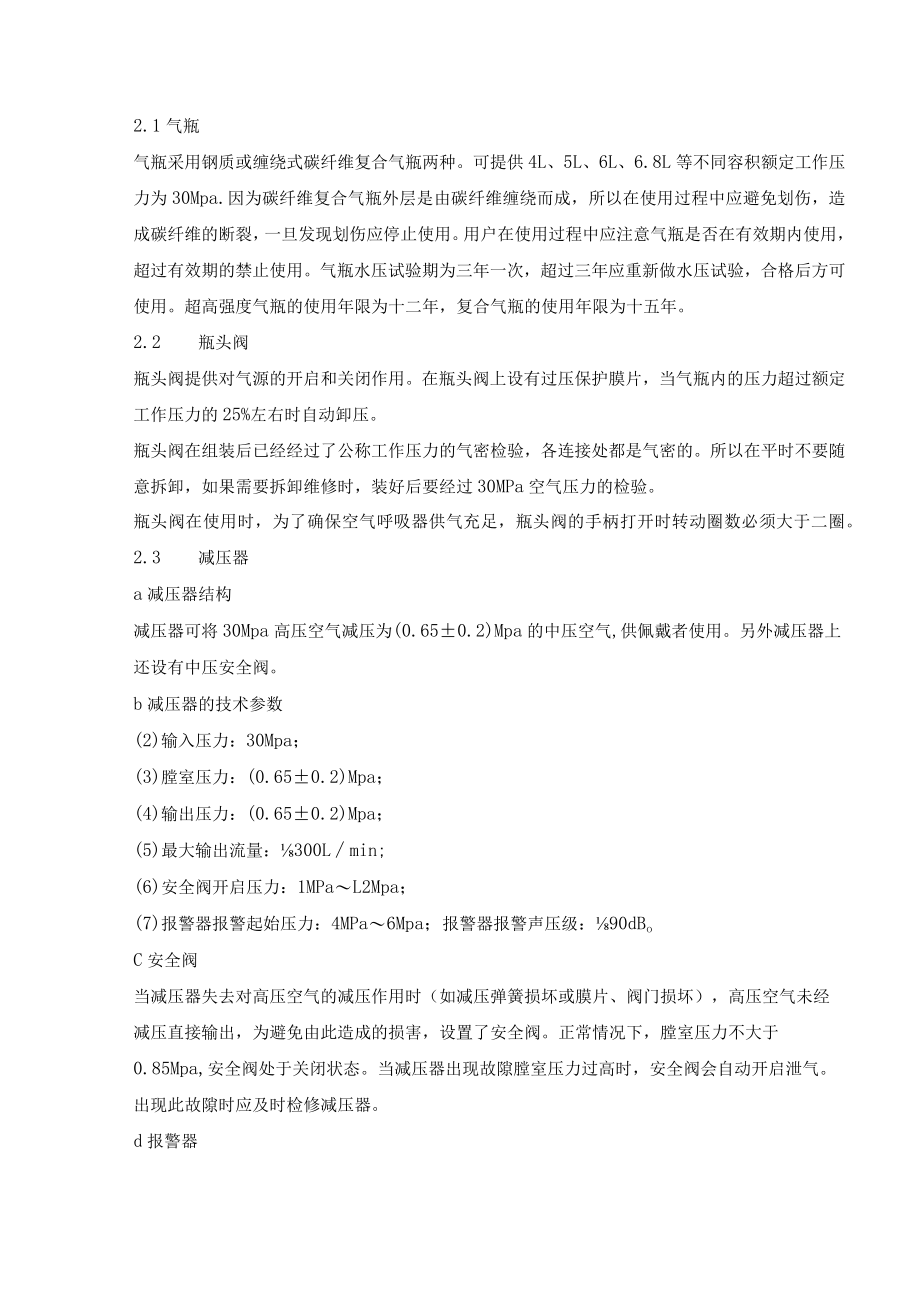

2、0RHZK6/303061800RHZK6.8/30306.82040使用时间报警压力重量包装尺寸minMPaKgmm40504612755 460X29050 604614755 460X29050 604610755 460 290表1第二节空气呼吸器结构、技术说明1空气呼吸器结构空气呼吸器结构（参见图D图1空气呼吸器结构图I-全面罩2-供给阀3-气瓶4-背托5-减压器6-气瓶阀7-压力警报显示器RHZK系列正压式消防空气呼吸器使用维护说明书22技术说明2.1气瓶气瓶采用钢质或缠绕式碳纤维复合气瓶两种。可提供4L、5L、6L、6.8L等不同容积额定工作压力为30Mpa.因为碳纤维复合气瓶外
3、层是由碳纤维缠绕而成，所以在使用过程中应避免划伤，造成碳纤维的断裂，一旦发现划伤应停止使用。用户在使用过程中应注意气瓶是否在有效期内使用，超过有效期的禁止使用。气瓶水压试验期为三年一次，超过三年应重新做水压试验，合格后方可使用。超高强度气瓶的使用年限为十二年，复合气瓶的使用年限为十五年。2.2 瓶头阀瓶头阀提供对气源的开启和关闭作用。在瓶头阀上设有过压保护膜片，当气瓶内的压力超过额定工作压力的25%左右时自动卸压。瓶头阀在组装后已经经过了公称工作压力的气密检验，各连接处都是气密的。所以在平时不要随意拆卸，如果需要拆卸维修时，装好后要经过30MPa空气压力的检验。瓶头阀在使用时，为了确保空气呼吸
4、器供气充足，瓶头阀的手柄打开时转动圈数必须大于二圈。2.3 减压器a减压器结构减压器可将30Mpa高压空气减压为(0.650.2)Mpa的中压空气,供佩戴者使用。另外减压器上还设有中压安全阀。b减压器的技术参数(2)输入压力：30Mpa；(3)膛室压力：(0.650.2)Mpa；(4)输出压力：(0.650.2)Mpa；(5)最大输出流量：300Lmin;(6)安全阀开启压力：1MPaL2Mpa；(7)报警器报警起始压力：4MPa6Mpa；报警器报警声压级：90dBoC安全阀当减压器失去对高压空气的减压作用时（如减压弹簧损坏或膜片、阀门损坏），高压空气未经减压直接输出，为避免由此造成的损害，设

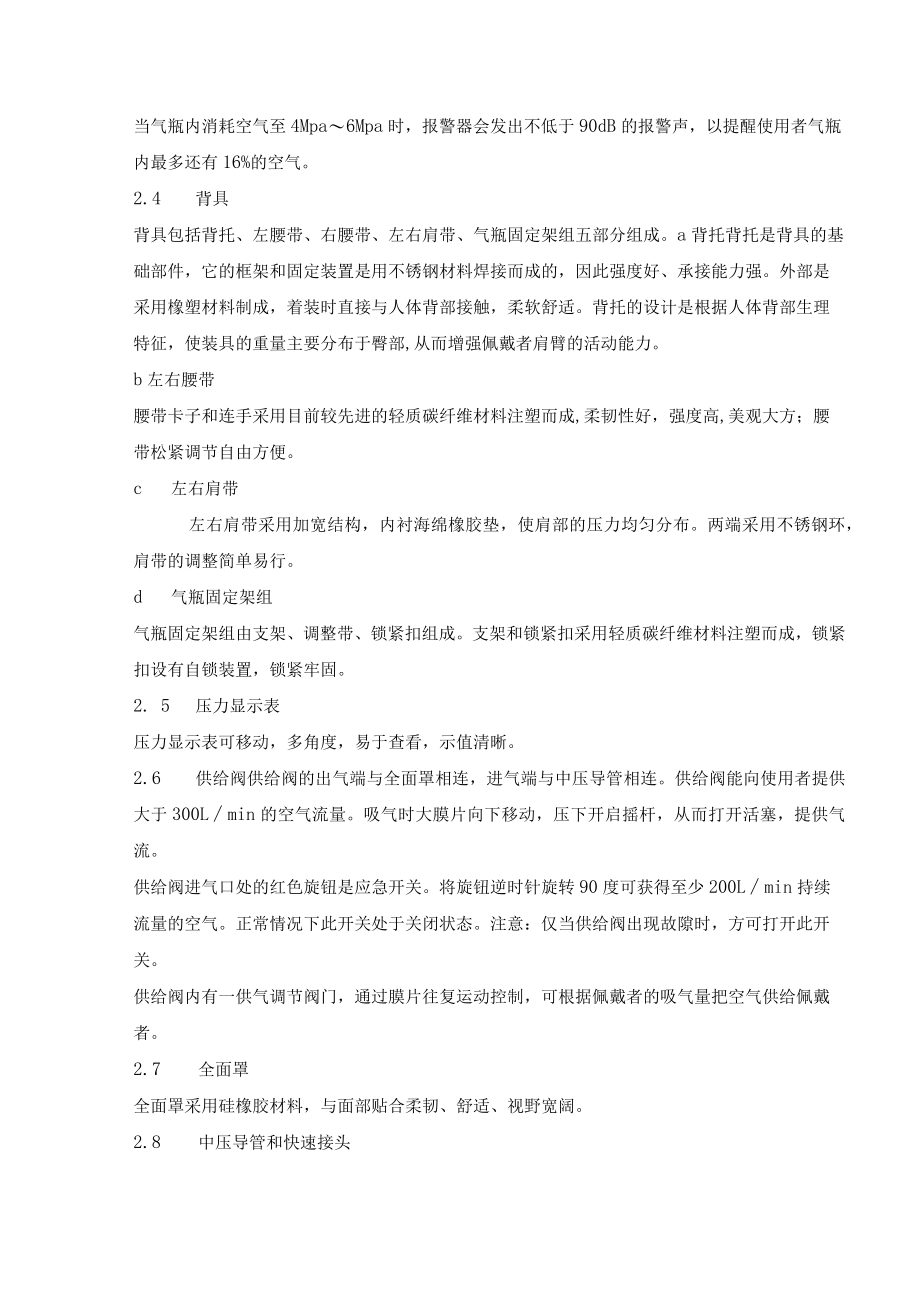

5、置了安全阀。正常情况下，膛室压力不大于0.85Mpa,安全阀处于关闭状态。当减压器出现故隙膛室压力过高时，安全阀会自动开启泄气。出现此故隙时应及时检修减压器。d报警器当气瓶内消耗空气至4Mpa6Mpa时，报警器会发出不低于90dB的报警声，以提醒使用者气瓶内最多还有16%的空气。2.4 背具背具包括背托、左腰带、右腰带、左右肩带、气瓶固定架组五部分组成。a背托背托是背具的基础部件，它的框架和固定装置是用不锈钢材料焊接而成的，因此强度好、承接能力强。外部是采用橡塑材料制成，着装时直接与人体背部接触，柔软舒适。背托的设计是根据人体背部生理特征，使装具的重量主要分布于臀部,从而增强佩戴者肩臂的活动能
6、力。b左右腰带腰带卡子和连手采用目前较先进的轻质碳纤维材料注塑而成,柔韧性好，强度高,美观大方；腰带松紧调节自由方便。c左右肩带左右肩带采用加宽结构，内衬海绵橡胶垫，使肩部的压力均匀分布。两端采用不锈钢环，肩带的调整简单易行。d气瓶固定架组气瓶固定架组由支架、调整带、锁紧扣组成。支架和锁紧扣采用轻质碳纤维材料注塑而成，锁紧扣设有自锁装置，锁紧牢固。2. 5压力显示表压力显示表可移动，多角度，易于查看，示值清晰。2.6 供给阀供给阀的出气端与全面罩相连，进气端与中压导管相连。供给阀能向使用者提供大于300Lmin的空气流量。吸气时大膜片向下移动，压下开启摇杆，从而打开活塞，提供气流。供给阀进气口
7、处的红色旋钮是应急开关。将旋钮逆时针旋转90度可获得至少200Lmin持续流量的空气。正常情况下此开关处于关闭状态。注意：仅当供给阀出现故隙时，方可打开此开关。供给阀内有一供气调节阀门，通过膜片往复运动控制，可根据佩戴者的吸气量把空气供给佩戴者。2.7 全面罩全面罩采用硅橡胶材料，与面部贴合柔韧、舒适、视野宽阔。2.8 中压导管和快速接头快速接头的两端分别与中压导管A、中压导管B连接。快速接头设有锁紧装置，插接时锁紧套逆时针旋转退回原位，插接后锁紧套顺时针旋转到原位。这样就大大加强了佩带过程中的安全性。RHZK系列正压式消防空气呼吸器使用维护说明书3第三节空气呼吸器使用前的检查1检查全面罩的镜
8、片、系带、环状密封、呼气阀、吸气阀是否完好，和供给阀的连接是否牢固。全面罩的个部位要清洁，不能有灰尘或被酸、碱、油及有害物质污染，镜片要擦拭干净。2供给阀的动作是否灵活，与中压导管的连接是否牢固。3气源压力表能否正常指示压力。4检查背具是否完好无损，左右肩带、左右腰带缝合线是否断裂。5气瓶组件的固定是否牢固，气瓶与减压器的连接是否牢固、气密。6打开瓶头阀，随着管路、减压系统中压力的上升，会听到气源余压报警器发出的短促声音；瓶头阀完全打开后，检查气瓶内的压力应在28MPa30MPa范围内。7检查整机的气密性，打开瓶头阀2min后关闭瓶头阀，观察压力表的示值5min内的压力下降不超过4Mpa08检
9、查全面罩和供给阀的匹配情况，关闭供给阀的进气阀门，佩戴好全面罩吸气，供给阀的进气阀门应自动开启。9根据使用情况定期进行上述项目的检查。空气呼吸器在不使用时，每月应对上述项目检查一次。第四节空气呼吸器的佩戴方法1佩戴空气呼吸器时，先将快速接头拔开（以防在佩戴空气呼吸器是损伤全面罩），然后将空气呼吸器背在人身体后（瓶头阀在下方），根据身材调节好肩带、腰带，以合身牢靠、舒适为宜。2连接好快速接头并锁紧，将全面罩置于胸前，以便随时佩戴。3将供给阀的进气阀门置于关闭状态，打开瓶头阀，观察压力表示值，以估计使用时间。4佩戴好全面罩（可不用系带）进行23次的深呼吸，感觉舒畅，屏气或呼气时供给阀应停止供气，无
10、“丝丝”的响声。一切正常后，将全面罩系带收紧，使全面罩和人的额头、面部贴合良好并气密。在佩戴全面罩时，系带不要收的过紧，面部感觉舒适，无明显的压痛。全面罩和人的额头、面部贴合良好并气密后，此时深吸一口气，供给阀的进气阀门应自动开启。5空气呼吸器使用后将全面罩的系带解开，将消防头盔和全面罩分离，从头上摘下全面罩，同时关闭供给阀的进气阀门。将空气呼吸器从身体卸下，关闭瓶头阀。注意：a一旦听到报警声，应准备结束在危险区工作，并尽快离开危险区。b压力表固定在空气呼吸器的肩带处，随时可以观察压力表示值来判断气瓶内的剩余空气。c拔开快速接头要等瓶头阀关闭后，管路的剩余空气释放完，再拔开快速接头。第五节使用
11、后的处理空气呼吸器使用完后应及时恢复使用前的战斗准备状态，并做以下工作：1卸下全面罩，用中性或弱碱性消毒液洗涤全面罩的口鼻罩及人的面部、额头接触的部位，擦洗呼气阀片；最后用清水擦洗。洗净的部位应自然干燥。2卸下背具上的空气瓶，擦净装具上的油雾、灰尘，并检查有无损坏的部位。3对空气瓶充气。4将充气的空气瓶，接到减压器上并固定在背具上。5按使用前准备工作要求，对空气呼吸器进行检查。6空气瓶的充气方法及注意事项（1）关闭瓶头阀，将空气瓶组件从背具上卸下来。（2）将气瓶组连接在空气压缩机的输出接口上。注意目检空气瓶的净水压日期、有无深的刻痕、切口及瓶头阀有无损伤，如发现损伤，应及时修理，测试合格后才能
12、使用。（3）打开瓶头阀旋钮，按下空气压缩机电源开关充气至30Mpa0（4）待空气瓶自然冷却后再充气至30Mpa0注意不要对气瓶组过分加压。（5）关闭瓶头阀，放空充气管路的剩余空气，然后从充气装置上取下气瓶组。（6）将气瓶组装到背具上或另外存放备用。RHZK系列正压式消防空气呼吸器使用维护说明书4第六节空气呼吸器的检查和维护1日常常规检查和维修1.1 整机气密性检查关闭空气呼吸器供给阀的进气阀门，开启瓶头阀，2min后再关闭瓶头阀，压力表在瓶头阀关闭后5min内的下降值应不大于4Mpa0如果5min内的压力下降值大于4Mpa,应分别对各个部件和连接处进行气密性检查。1. 2报警器的报警压力打开气
13、瓶瓶头阀，待压力表指示值上升至7Mpa以上时关闭瓶头阀，观察压力表下降情况至报警开始，报警起始压力应在4Mpa6MPa之间。如果报警起始压力超出了这一范围，应卸下报警器，检查各个部件是否完好，如损坏应更换新的部件。1.3供给阀和全面罩的匹配检查关闭供给阀的进气阀门，佩戴好全面罩后，打开瓶头阀,在吸气时会听到“唯噬”的响声；在呼气和屏气时，供气阀应停止供气，没有“噬噬”的响声，表明供给阀和全面罩的匹配良好。如果在呼气和屏气时，供气阀仍然供气，还能听到“唯噬”的响声，说明不匹配。这时应对供给阀和全面罩进行全面的检查或更换供给阀和全面罩，重新做匹配检查，直至合格为止。2日常维护2. 1空气瓶和瓶头阀
14、（1）空气瓶避免碰撞、划伤和敲击,应避免高温烘烤和高寒冷冻及阳光下暴晒，油漆脱落及时修补,防止瓶壁生锈。（2）空气瓶要按气瓶上规定的标记日期使用，定期进行检验，每三年进行一次水压试验检验，合格后方可使用。（3）空气瓶内的空气不能全部用尽，应留有不小于0.05MPa的剩余压力。（4）瓶头阀拆下维修后重新装上空气瓶时，要经过28Mpa-30Mpa的气密性检验,合格后方可使用。2.2减压器减压器在使用过程中不要随意拆卸。当安全阀漏气时，应对减压器的膛室压力和安全阀进行重新检验。2.3全面罩空气呼吸器不使用时，全面罩应放置在包装箱内，存放时不能处于受压状态。应存放在清洁、干燥的仓库内，不能受到阳光暴晒
15、和有毒气体及灰尘的侵蚀。2.4供给阀一般情况下严禁拆卸供给阀。出现故障维修时，按原样装好，检验合格后方可使用。3注意事项（1）空气呼吸器及其零部件应避免阳光直接照射，以免橡胶件老化。（2）空气呼吸器严禁接触油脂。（3）应建立空气呼吸器的保管、维护和使用制度。（4）空气瓶不能充装氧气，以免发生爆炸。（5）每月应对空气呼吸器进行一次全面的检查。（6）空气呼吸器不宜作潜水呼吸器使用。（7）压力表应每年进行一次校正。（8）用于呼吸的压缩空气应清洁，符合下列要求：一氧化碳不超过5.5mgm3过900mgmj油不超过0.5mgm3过50mgm3RHZK系列正压式消防空气呼吸器使用维护说明书5二氧化碳不超水不超第七节故障判别与解决故障呼气阀开启净压力超标或呼吸阻力过大瓶头阀和减压器连接处漏气瓶头阀和空气瓶连接处漏气瓶头阀漏气减压器
