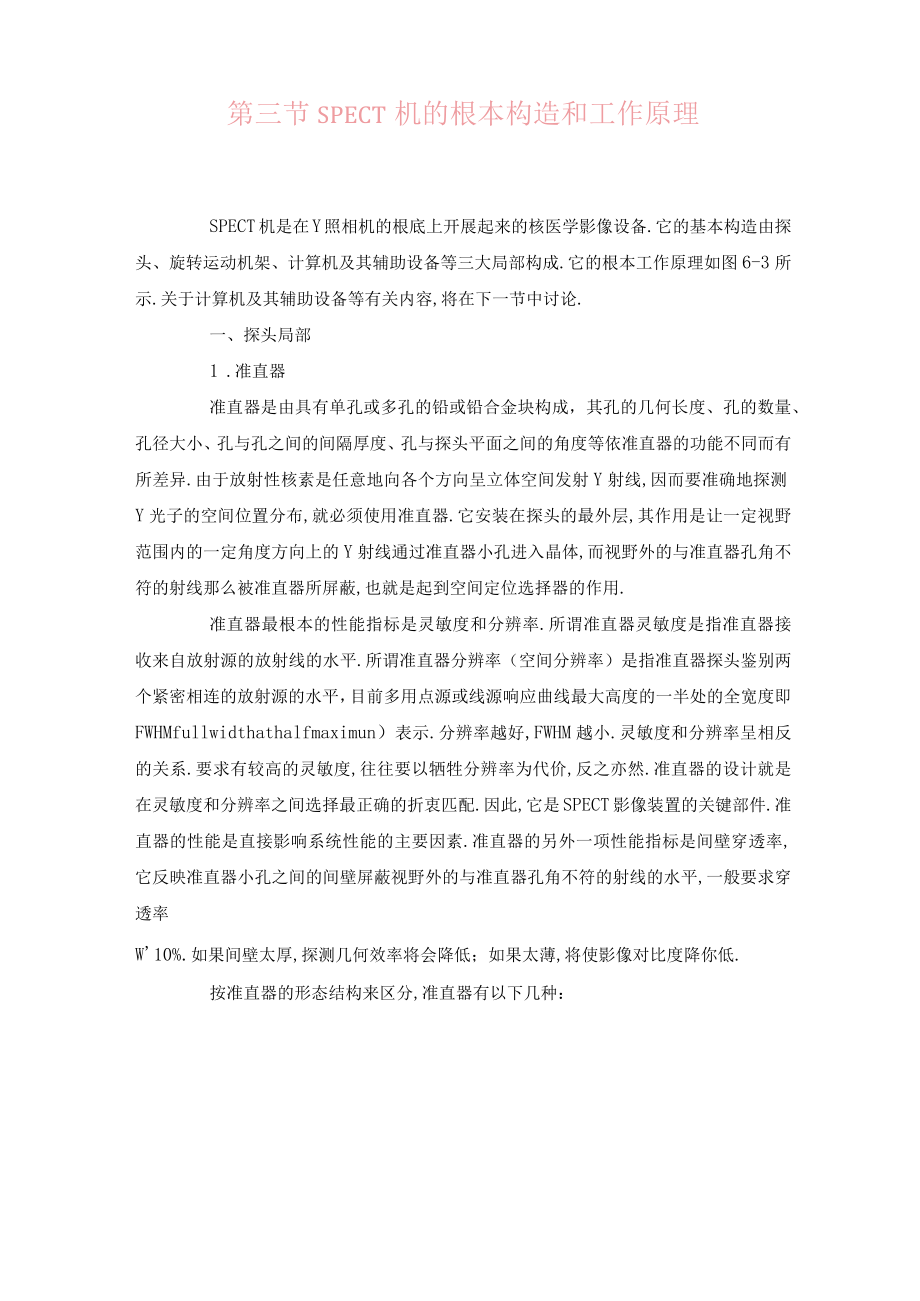

1、第三节SPECT机的根本构造和工作原理SPECT机是在Y照相机的根底上开展起来的核医学影像设备.它的基本构造由探头、旋转运动机架、计算机及其辅助设备等三大局部构成.它的根本工作原理如图6-3所示.关于计算机及其辅助设备等有关内容,将在下一节中讨论.一、探头局部1 .准直器准直器是由具有单孔或多孔的铅或铅合金块构成，其孔的几何长度、孔的数量、孔径大小、孔与孔之间的间隔厚度、孔与探头平面之间的角度等依准直器的功能不同而有所差异.由于放射性核素是任意地向各个方向呈立体空间发射Y射线,因而要准确地探测Y光子的空间位置分布,就必须使用准直器.它安装在探头的最外层,其作用是让一定视野范围内的一定角度方向上
2、的Y射线通过准直器小孔进入晶体,而视野外的与准直器孔角不符的射线那么被准直器所屏蔽,也就是起到空间定位选择器的作用.准直器最根本的性能指标是灵敏度和分辨率.所谓准直器灵敏度是指准直器接收来自放射源的放射线的水平.所谓准直器分辨率（空间分辨率）是指准直器探头鉴别两个紧密相连的放射源的水平，目前多用点源或线源响应曲线最大高度的一半处的全宽度即FWHMfullwidthathalfmaximun）表示.分辨率越好,FWHM越小.灵敏度和分辨率呈相反的关系.要求有较高的灵敏度,往往要以牺牲分辨率为代价,反之亦然.准直器的设计就是在灵敏度和分辨率之间选择最正确的折衷匹配.因此,它是SPECT影像装置的关

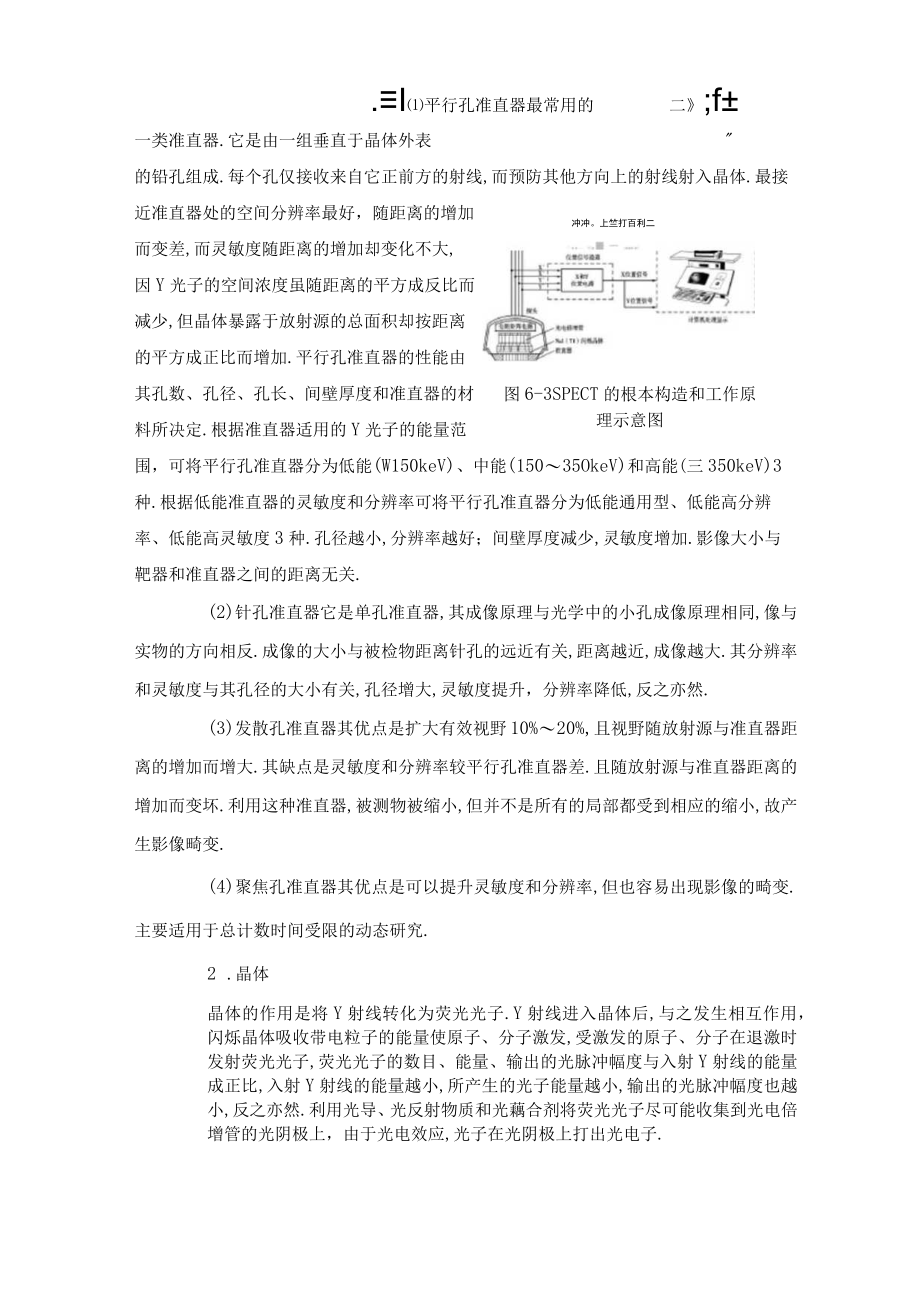

3、键部件.准直器的性能是直接影响系统性能的主要因素.准直器的另外一项性能指标是间壁穿透率,它反映准直器小孔之间的间壁屏蔽视野外的与准直器孔角不符的射线的水平,一般要求穿透率W10%.如果间壁太厚,探测几何效率将会降低；如果太薄,将使影像对比度降你低.按准直器的形态结构来区分,准直器有以下几种：.I平行孔准直器最常用的二;f一类准直器.它是由一组垂直于晶体外表冲冲。上竺打百利二图6-3SPECT的根本构造和工作原理示意图的铅孔组成.每个孔仅接收来自它正前方的射线,而预防其他方向上的射线射入晶体.最接近准直器处的空间分辨率最好，随距离的增加而变差,而灵敏度随距离的增加却变化不大,因Y光子的空间浓度虽
4、随距离的平方成反比而减少,但晶体暴露于放射源的总面积却按距离的平方成正比而增加.平行孔准直器的性能由其孔数、孔径、孔长、间壁厚度和准直器的材料所决定.根据准直器适用的Y光子的能量范围，可将平行孔准直器分为低能(W150keV)、中能(15035OkeV)和高能(三350keV)3种.根据低能准直器的灵敏度和分辨率可将平行孔准直器分为低能通用型、低能高分辨率、低能高灵敏度3种.孔径越小,分辨率越好；间壁厚度减少,灵敏度增加.影像大小与靶器和准直器之间的距离无关.(2)针孔准直器它是单孔准直器,其成像原理与光学中的小孔成像原理相同,像与实物的方向相反.成像的大小与被检物距离针孔的远近有关,距离越近
5、,成像越大.其分辨率和灵敏度与其孔径的大小有关,孔径增大,灵敏度提升，分辨率降低,反之亦然.(3)发散孔准直器其优点是扩大有效视野10%20%,且视野随放射源与准直器距离的增加而增大.其缺点是灵敏度和分辨率较平行孔准直器差.且随放射源与准直器距离的增加而变坏.利用这种准直器,被测物被缩小,但并不是所有的局部都受到相应的缩小,故产生影像畸变.(4)聚焦孔准直器其优点是可以提升灵敏度和分辨率,但也容易出现影像的畸变.主要适用于总计数时间受限的动态研究.2 .晶体晶体的作用是将Y射线转化为荧光光子.Y射线进入晶体后,与之发生相互作用，闪烁晶体吸收带电粒子的能量使原子、分子激发,受激发的原子、分子在退
6、激时发射荧光光子,荧光光子的数目、能量、输出的光脉冲幅度与入射Y射线的能量成正比,入射Y射线的能量越小,所产生的光子能量越小,输出的光脉冲幅度也越小,反之亦然.利用光导、光反射物质和光藕合剂将荧光光子尽可能收集到光电倍增管的光阴极上，由于光电效应,光子在光阴极上打出光电子.目前,大多数SPECT机均采用大直径的碘化钠（铭激活）晶体.NaI（Tl）晶体是含有约0.1%铭的碘化钠单晶体.它的发光效率很高,其最强发射光谱波长为4150nm左右,能与光电倍增管的光谱响应较好匹配，晶体透明度也很好.NaI晶体的密度较大,P=3.67gcm3,有效原子序数高达50,所以对Y射线的探测效率特别高.但它的主要
7、缺点是容易潮解,必须在密封条件下保存和使用，而且质脆，容易碎裂，故使用时应预防大的震动和温度的较大变化,一般室内温度要严格限制在1530之间，每小时温差不超过3.晶体位于准直器和光电倍增管之间.其准直器侧面（入射面）采用铝板密封,既能透过Y射线,又能遮光；其光电倍增管侧面（发光面）用光导玻璃密封，晶体内所产生的闪烁光子能顺利地进入光电倍增管.晶体有不同规格的大小和厚度.圆形晶体的直径一般为2841cm,方形和矩形大视野晶体在SPECT机中也广为使用.晶体厚度不仅影响SPECT机的灵敏度和空间分辨率，同时也限定了它所接受射线的能量范围.目前常用的晶体厚度为6.412.5cm.一般薄晶体接受的能量
8、偏低,而厚晶体接受的能量那么偏高.薄晶体在SPECT机中使用越来越普遍.它可以提升SPECT机的固有分辨率.最理想的状况是Y射线进入晶体只经过一次相互作用就以闪烁光形式发射出来,这样产生的闪烁点定位准确,分辨率好.但实际情况并非如此，丫射线进入晶体后经过屡次相互作用才被光电倍增管所探测,这种闪烁点定位不精确,空间分辨率模糊.对于99Tem和2。ITI等低能放射性核素,大局部Y射线与晶体的相互作用发生在晶体的入射面（靠近准直器）的25mm内.对此，如果应用厚晶体,不仅对灵敏度没有明显改善,而且明显降低了空间分辨率.例如,把晶体厚度从12.5mm降至6.5山山，空间分辨率可以提升70%,相应的灵敏
9、度仅损失15%.目前大局部的SPECT机均采用9.4mm厚的晶体，以获得空间分辨率与灵敏度之间较好的匹配.3 .光导光导是装在晶体和光电倍增管之间的薄层有机玻璃片或光学玻璃片，其作用是把呈六角形排列的光电倍增管通过光藕合剂（一般为硅脂）与Nal（TI）晶体藕合,把晶体受Y射线照射后产生的闪烁光子有效地传送到光电倍增管的光阴极上.光导有多种形状,一般其下底面为六角形,紧密地排列在晶体之上；上顶面为圆形,与光电倍增管紧密贴合.这样，当应用圆形光电倍增管时，射入光电倍增管之间间隙内的闪烁光便不会损失.止匕外,光导的侧面涂有对荧光反射性能良好的氧化镁涂剂，以便让更多的闪烁光进入光电倍增管,也可以预防光
10、线从光导的侧面透射到其他光电倍增管的光阴极上.再者,在晶体和光导、光导和光电倍增管之间都充填有光学硅脂，以排除空气,减少闪烁光透过两种光介面时的损失.光导从每次荧光事件中收集闪烁光的水平和正确地把它分配到光电倍增管的水平，影响着SPECT机的空间分辨率、线性度、均匀性和灵敏度.因此,上述举措对提升整机的性能是很重要的.一般说来,薄的光导提供较好的分辨率,而厚的光导那么提供较好的均匀性.4 .光电倍增管（PMT）光电倍增管是在光电管的根底上开展起来的一种光电转换器件，它的作用是将微弱的光信号（闪烁晶体在射线作用下发出的荧光光子）按比例转换成电子并倍增放大成易于测量的电信号,其放大倍数可高达106
11、l（k光电倍增管主要由光阴极、多级倍增极、电子收集极（阳极）组成,整个系统密封在抽成真空状态的玻璃壳内.光电倍增管的工作原理如图6-4所示.射线在晶体中引起的闪烁光打在光阴极上,通过光电效应产生一定数目的光电子.由于光阴极和各级倍增极之间都加有电压（高压电源经分压电阻R供应），使阴极产生的电子被有效地放大并集中到下一极，图6-4光电倍增管的工作原理最后在阳极形成很大的电子流，通过负载电阻RL即得到易于测量的电压脉冲.此过程产生的电流量与入射在光阴极上的光子数目成正比.因此,输出的脉冲幅度与射线在闪烁体中的能量损失成正比.目前，圆探头的SPECT机使用光电倍增管一般为3791个,方形或矩形探头的
12、SPECT机使用光电倍增管一般为55-96个.光电倍增管的形状有圆形和六角形两种.圆形晶体一般通过六角形的光导与晶体紧密相贴.六角形的光电倍增管是圆形光电倍增管的最新改良型,其主要优点是去除光导,直接与晶体相贴,消除探测间隙,提升灵敏度和空间分辨率.这种光电倍增管已经逐渐取代圆形光电倍增管和光导.光电倍增管在探头中呈蜂窝状排列.整体光电倍增管的性能稳定性取决于各个光电倍增管的性能参数是否一致、各个光电倍增管的工作电压是否稳定以及是否有足够长的预热时间,它们直接影响着系统的均匀性、分辨率和线性度.对光电倍增管性能影响最大的是直流高压的稳定性.而高压又是由低压交流电经整流升压获得的,所以SPECT
13、机都要求有稳压电源.在经常停电的地方,还要配备不间断供电电源（UPS）,以保证SPECT机的稳定性和工作的连续性.5 .模拟定位计算电路此电路与光电倍增管相连接.其主要作用是将光电倍增管输出的电脉冲信号转换为确定晶体闪烁点位置的X、Y信号和确定入射Y射线的能量信号.模拟定位计算电路一般可分为两类:一类是最常用的Anger型，即加权电阻矩阵网络型；另一类是延迟线时间转换型,此型实际上是前者的改良型.模拟定位计算电路接受来自光电倍增管的电信号,在此转换成具有一定特征的脉冲信号.这些信号的某个物理量（电压或时间）与晶体闪烁点的位置座标成一定的对应关系Anger型模拟定位计算电路系将闪烁点的位置座标转
14、换为脉冲幅度与之对应的信号;延迟线时间转换型系将闪烁点的位置座标转换为过零时间与之对应的双极脉冲信号.现以Anger型模拟定位原理为例介绍如下（图6-5）：图6-5Anger型模拟定位计算电路的图6-5是Anger型模拟定位计算电路工作原理简图.图中7只光电倍增管按六角形排列,每个光电倍增管通过加权电阻与X+、X、Y+、Y-4根输出导线连接.当闪烁事件在晶体内发生时.，闪烁光便从闪烁点位置向四周发射.最靠近闪烁点的光电倍增管接受的光量最多，距离越远，接受的光量也就越少.通过计算每个光电倍增管4个输出脉冲信号的相对大小,便可确定Y射线在晶体中相互作用的位置.然后,这4个输出脉冲信号被送进前置放大
15、电路和Z信号合成电路，以减少脉冲波形畸变和传输失真，以及确定在此闪烁事件中晶体吸收的总能量并输出能量信号Z脉冲.Z脉冲信号被送进数字式多道脉冲高度分析器进行能量鉴别，以确定此闪烁事件是否为有效闪烁事件.二、机架局部SPECT的机架局部由机械运动组件、机架运动限制电路、电源保证系统、机架操纵器及其运动状态显示器等组成.它的主要功能是:根据操作限制命令，完成不同采集条件所需要的各种运动功能,如直线全身扫描运动、圆周断层扫描运动、预置定位运动等；把心电区波触发信号以及探头的位置信号、角度信号等通过模数转换器(ADe)传输给计算机,并接受计算机指令进行各种动作；保障整个系统(探头、机架、计算机及其辅助
16、设备等)的供电,提供稳压的各种规格的上下压、交直流电源.限于篇幅,本章仅介绍机架运动及其限制系统.前面已经讲过，丫照相机型的SPECT机兼有四大功能：平面显像、动态研究、全身扫描和断层采集.尤其是全身扫描和断层采集,这两种显像方式是在探头和机架的运动过程中完成数据采集的，因此需要有高精度和良好稳定性的运动系统和定位系统,这也是SPECT质量限制的关键之一.机架运动按其运动形式分为4种：整体机架直线运动(WhoIebody),此时探头处0或180。，机架沿导轨作直线运动,检查床与导轨平行,主要适用于全身扫描；探头及其悬臂以支架机械旋转轴为圆心,作顺时针或逆时针圆周运动,检查床与导轨垂直,主要适用于断层采集,此时探头倾斜度必须为O0；探头及其悬臂沿圆周运动半径作向心或离心直线运动,主要作用是使探头在采集数据时尽可能贴近病人；探头沿自身中轴作顺时针和逆时针倾斜或直立运动，主要适用于静态或动
