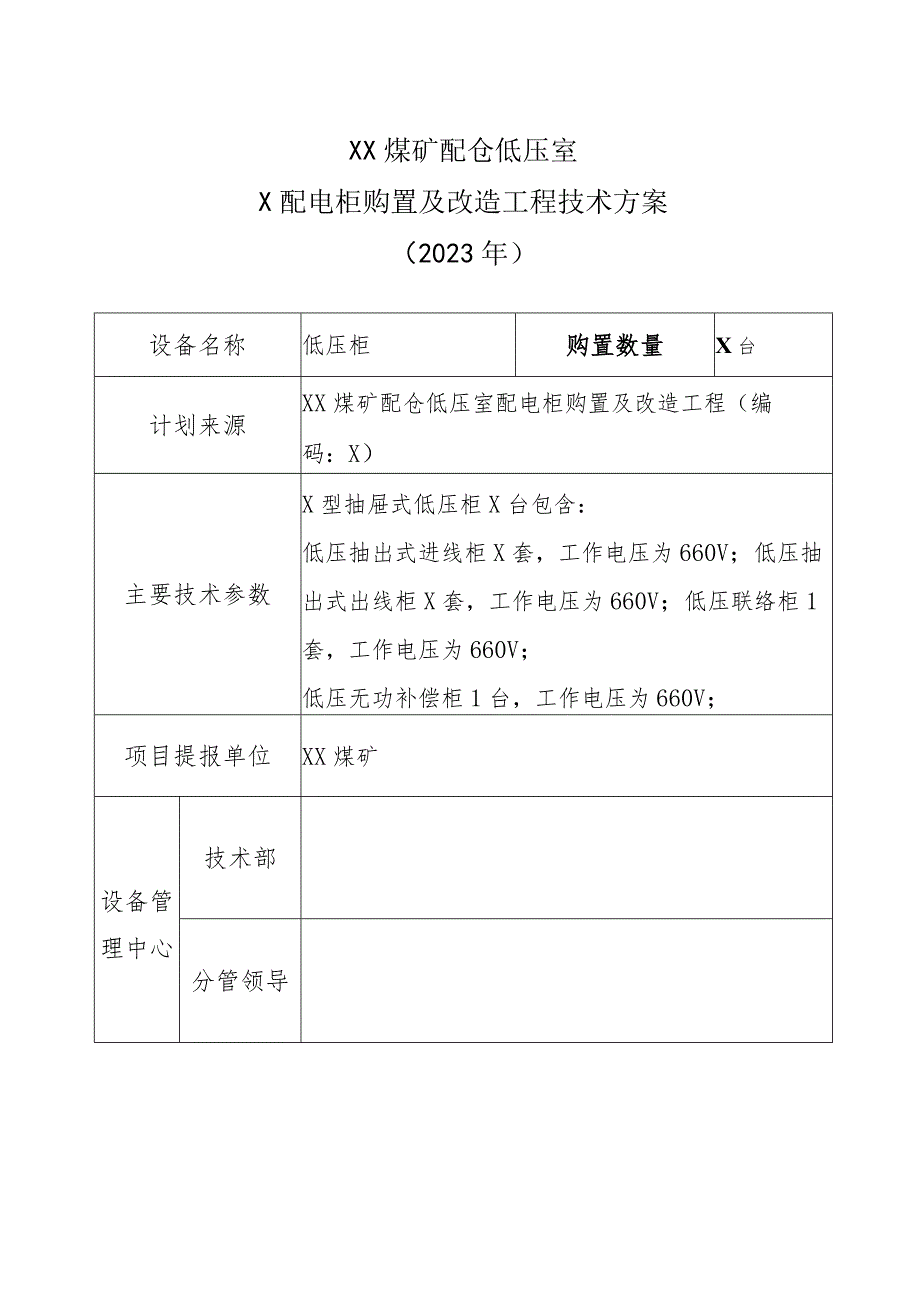

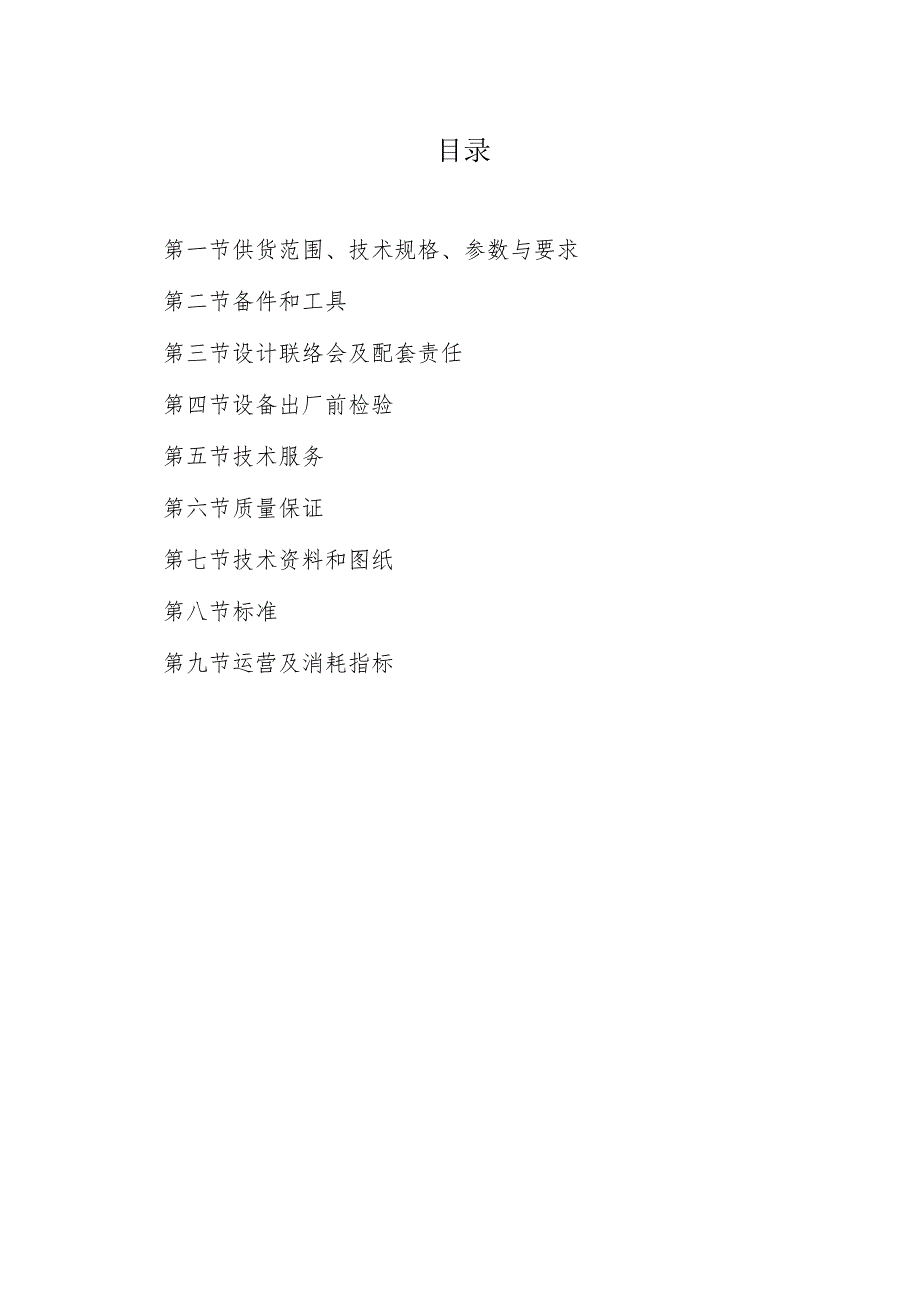

1、XX煤矿配仓低压室X配电柜购置及改造工程技术方案（2023年）设备名称低压柜购置数量X台计划来源XX煤矿配仓低压室配电柜购置及改造工程（编码：X）主要技术参数X型抽屉式低压柜X台包含：低压抽出式进线柜X套，工作电压为660V；低压抽出式出线柜X套，工作电压为660V；低压联络柜1套，工作电压为660V；低压无功补偿柜1台，工作电压为660V；项目提报单位XX煤矿设备管理中心技术部分管领导目录第一节供货范围、技术规格、参数与要求第二节备件和工具第三节设计联络会及配套责任第四节设备出厂前检验第五节技术服务第六节质量保证第七节技术资料和图纸第八节标准第九节运营及消耗指标第一节供货范围、技术规格、参数

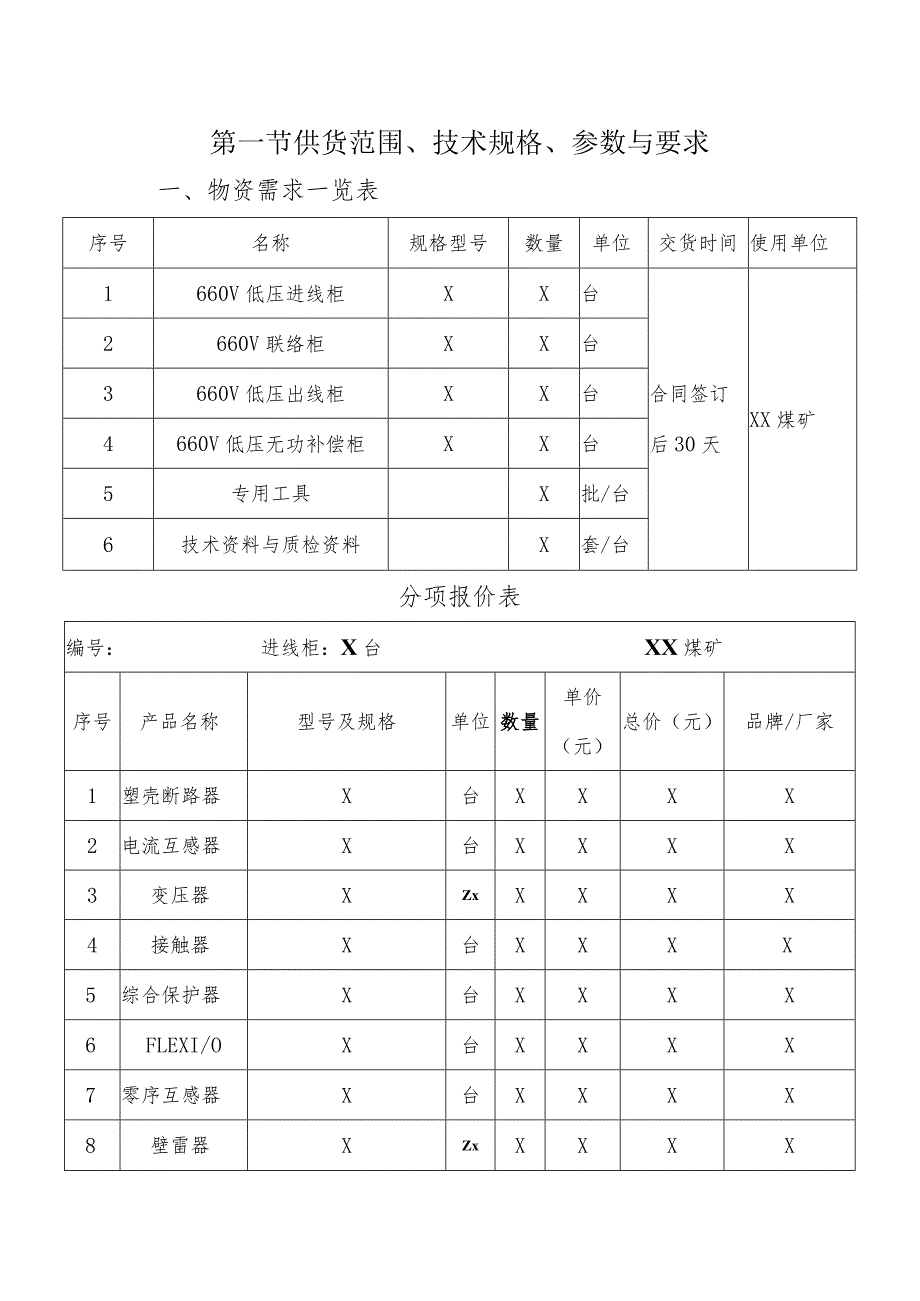

2、与要求一、物资需求一览表序号名称规格型号数量单位交货时间使用单位1660V低压进线柜XX台合同签订后30天XX煤矿2660V联络柜XX台3660V低压出线柜XX台4660V低压无功补偿柜XX台5专用工具X批/台6技术资料与质检资料X套/台分项报价表编号：进线柜：X台XX煤矿序号产品名称型号及规格单位数量单价（元）总价（元）品牌/厂家1塑壳断路器X台XXXX2电流互感器X台XXXX3变压器XZxXXXX4接触器X台XXXX5综合保护器X台XXXX6FLEXI/OX台XXXX7零序互感器X台XXXX8壁雷器XZxXXXX9熔断器XZxXXXX10熔断器X只XXXX11转换开关X只XXXX12中间继
3、电器X只XXXX13指示灯XXXXX14按钮XXXXX15水平连接母排X米XXXX16柜内连接母排X米XXXX17电线X米XXXX18电线X米XXXX19电线X米XXXX20辅材X套XXXX21人工X台XXXX22箱体X台XXXX小计X综合费X税金X运费X合计X编号：联络柜：X台XX煤矿序号产品名称型号及规格单位数量单价（元）总价（元）品牌/厂家1塑壳断路器X台XXXX2接触器X台XXXX3综合保护器XZxXXXX4FLEXI/OX台XXXX5零序互感器X台XXXX6熔断器X只XXXX7转换开关X只XXXX8中间继电器X只XXXX9指示灯XXXXX10按钮XXXXX11水平连接母排X米XXXX
4、12柜内连接母X米XXXX13电线X米XXXX14电线X米XXXX15电线X米XXXX16辅材X套XXXX17人工XZxXXXX18箱体X台XXXX小计X综合费X税金X运费X合计X编号：出线柜：X台XX煤矿序号产品名称型号及规格单位数量单价（元）总价（元）品牌/厂家1塑壳断路器X台XXXX2零序互感器XZxXXXX3综合保护器X台XXXX4变压器X台XXXX5接触器XZxXXXX6FLEXI/OX台XXXX7熔断器X只XXXX8转换开关XXXXX9中间继电器XXXXX10指示灯XXXXX11按钮X只XXXX12水平连接母排X米XXXX13柜内连接母排X米XXXX14电线X米XXXX15电线X米
5、XXXX16电线X米XXXX17辅材X套XXXX18人工XZxXXXX19箱体XZxXXXX小计X综合费X税金X运费X合计X编号：X低压X补偿柜：X台XX煤矿序号产品名称型号及规格单位数量单价（元）总价（元）品牌/厂家1隔离开关X台XXXX2交流接触器XZxXXXX3低压无功补X台XXXX偿柜4电流互感器X台XXXX5壁雷器X台XXXX6电容器X台XXXX7熔断器XZxXXXX8熔断器XXXXX9转换开关XXXXX10中间继电器X只XXXX11指示灯X只XXXX12按钮X只XXXX13水平连接母排X米XXXX14柜内连接母排X米XXXX15电线X米XXXX16电线X米XXXX17电线X米XXX
6、X18辅材X套XXXX19人工X台XXXX20箱体X台XXXX小计X综合费X税金X运费X合计X二、工作环境1、使用环境1.1、 安装地点：室内1.2、 海拔高度：1400m1.3、 环境温度：最高+45cC,最低-25。C1.4、 湿度：56%(+25oC)1.5、 耐震能力：按7级震区设防。1.6、 污秽等级：IV级。2、安装地点及用途设备使用地点：XX煤矿配仓低压室配电柜配套主机及用途：供配电三、技术参数及要求1、低压柜技术参数X-66OV抽出式低压柜：X,数量X台，其中进线柜X台、联络柜X台、出线柜X台、低压无功补偿柜X台。要求配电室内开关柜一排布置，高度、宽度及深度尺寸相同。2、低压柜
7、技术要求1.1.1、 进线柜，数量：X台*2.1.1、尺寸(mm)：X00*X000*2X00o1.1.2、 配置交流接触器，参考型号：Xo1.1.3、 柜内母排：X-3*2*(100*10),母线桥由厂家配套提供。1.1.4、 配置断路器，参考型号：Xo1.1.5、 .断路器要求配有两组辅助触头。2.1.6, 配置变压器，参考型号:X。2.1.7, 配置电流互感器，参考型号X。*2.1.8、开关柜出线数量中标单位与使用单位负责人联系。2.L9、低压电动机启动回路安装智能电动机综合保护器，型号：Xo安装方式为分体式，分体显示方式，分体线长度3.0米，配套提供电流互感器、零序互感器。O.69KV
8、A系统电动机综合保护器需适应IT系统。该装置配有过流、堵转、三项不平衡、短路、漏电、断相、超欠压保护功能，具有三项电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数等显示功能，具有RS185通讯接口、支持MoDBUS等通讯协议。* 2.1.10、低压出线柜预留XI/O等模块安装位置。* 2.1.11、由于现PLC柜已经接线，为了降低对现有设备的影响，采用封闭式母线桥连接，开关柜厂家配套供应。* 2.1.12、未提及配置技术参数与使用单位负责人联系。2.2、低压出线柜，数量：X台1.1.1, 1.尺寸(mm)：600*1000*2200o1.1.2, 配置交流接触器，参考型号：Xo1
9、.1.3, 柜内母排：X,母线桥由厂家配套提供。1.1.4, 配置断路器，参考型号：Xo1.1.5, .断路器要求配有两组辅助触头。2.2.6、低压电动机启动回路安装智能电动机综合保护器，型号：ZDBo安装方式为分体式，分体显示方式，分体线长度3.0米,配套提供电流互感器、零序互感器。O.69KVA系统电动机综合保护器需适应IT系统。该装置配有过流、堵转、三项不平衡、短路、漏电、断相、超欠压保护功能，具有三项电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数等显示功能，具有RS185通讯接口、支持MODBUS等通讯协议。*2.2.7、低压出线柜预留XI/O等模块安装位置。1.2,
10、8,配置变压器，参考型号X1.3, 9,配置隔离开关，参考型号X2.2, 10.未提及配置技术参数与使用单位负责人联系2.3, 电容补偿柜，数量：X台*2.3.K尺寸(mm)：Xo2.3.2, 配置电流互感器参考型号：X,测量用为0.5级、计量为0.2S级、保护为IOPIO级。2.3.3, 配置无功补偿自动控制器，参考型号：Xo2.3.4, 配置隔离开关，参考型号：Xo2.3.5, 配置交流接触器，参考型号：Xo2.3.6, 配置电容器，参考型号：Xo2.4, 整柜技术要求2.4.1, 、额定电压:660V2.4.2, 、额定电流：400A2.4.3, 、额定工作频率:50Hz2.4.4, 额定短路开断电流：20KA2.4.5, 开关柜材质：覆铝锌板，厚度22.0mm2.4.6, 开关柜颜
