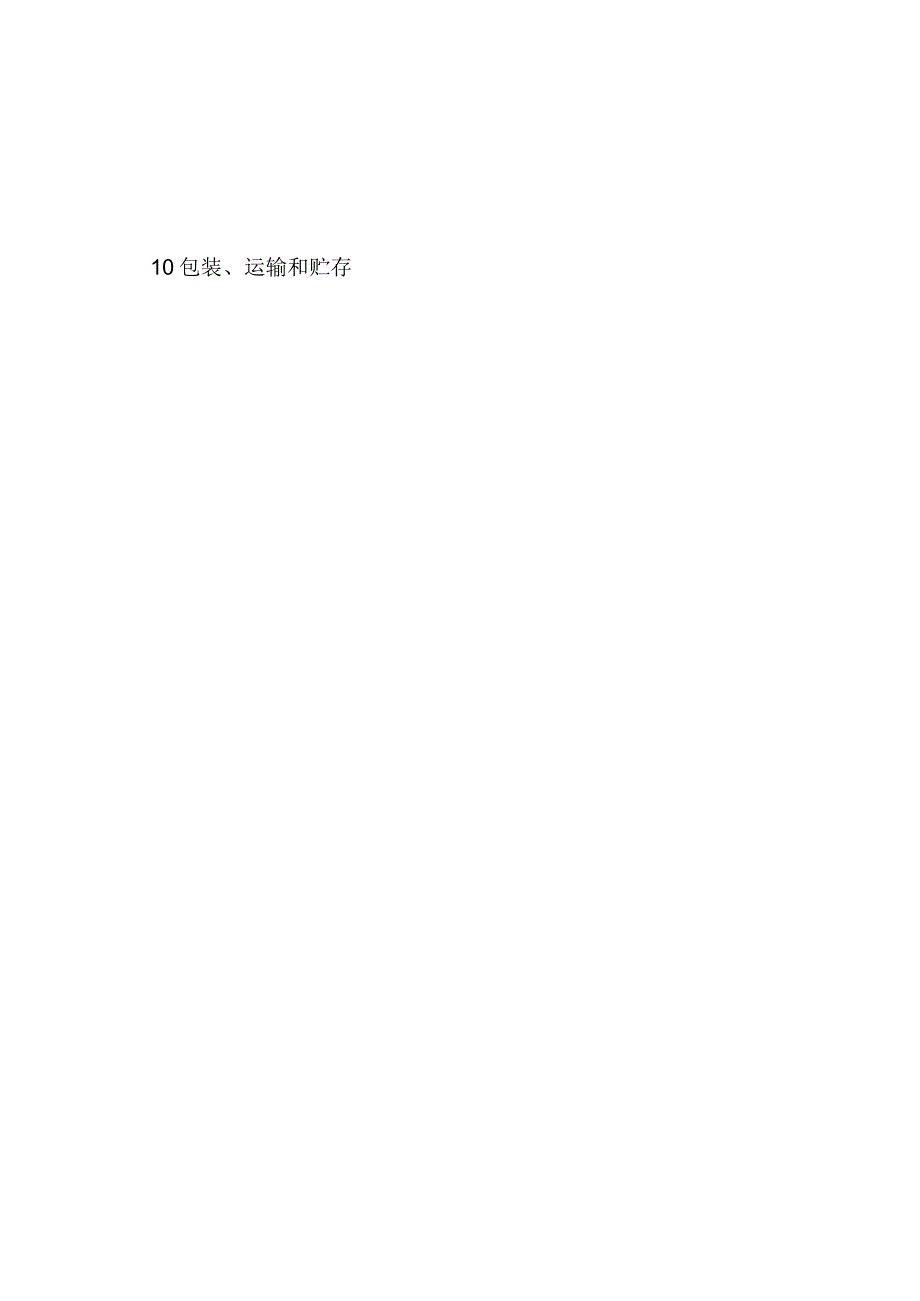

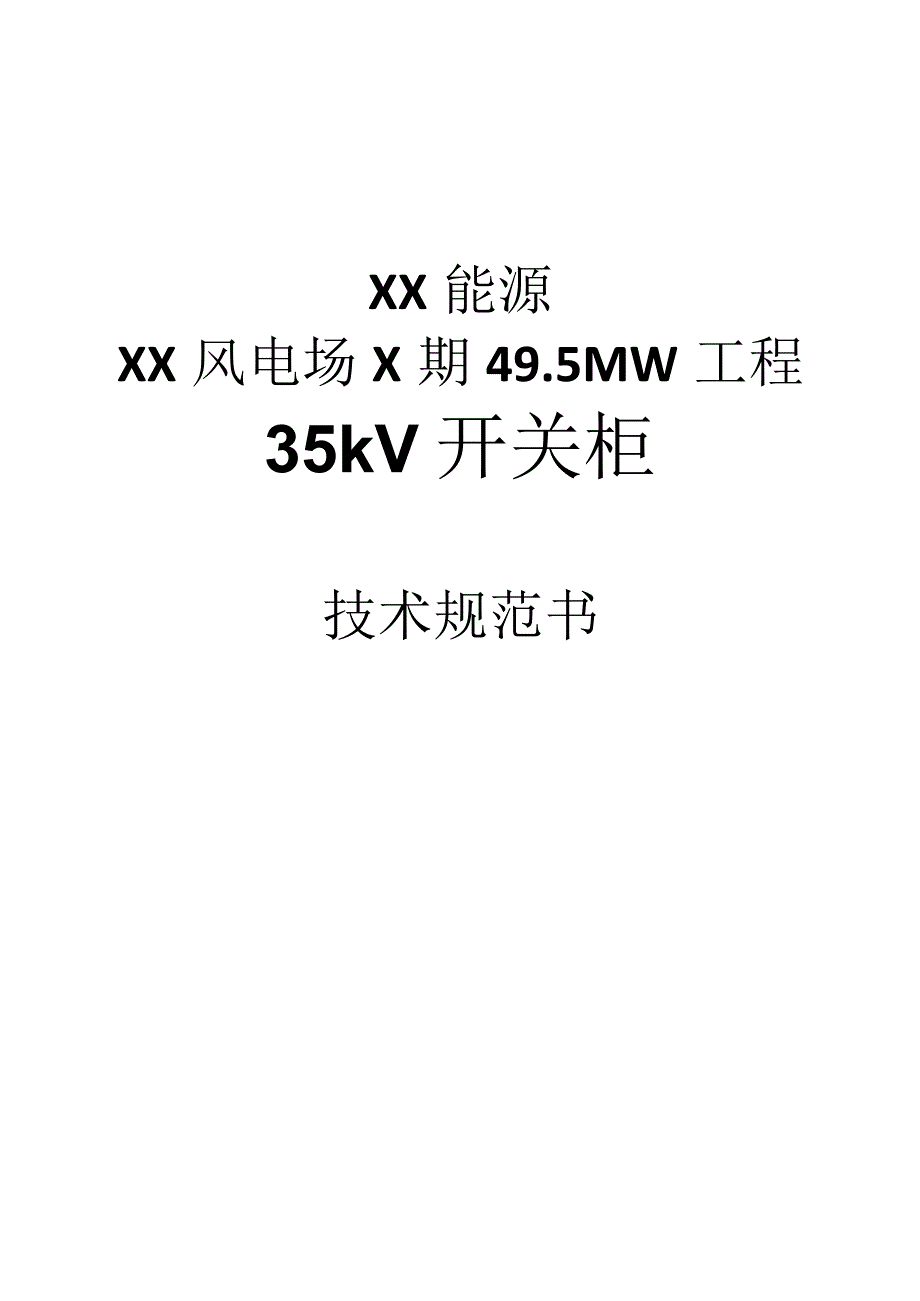

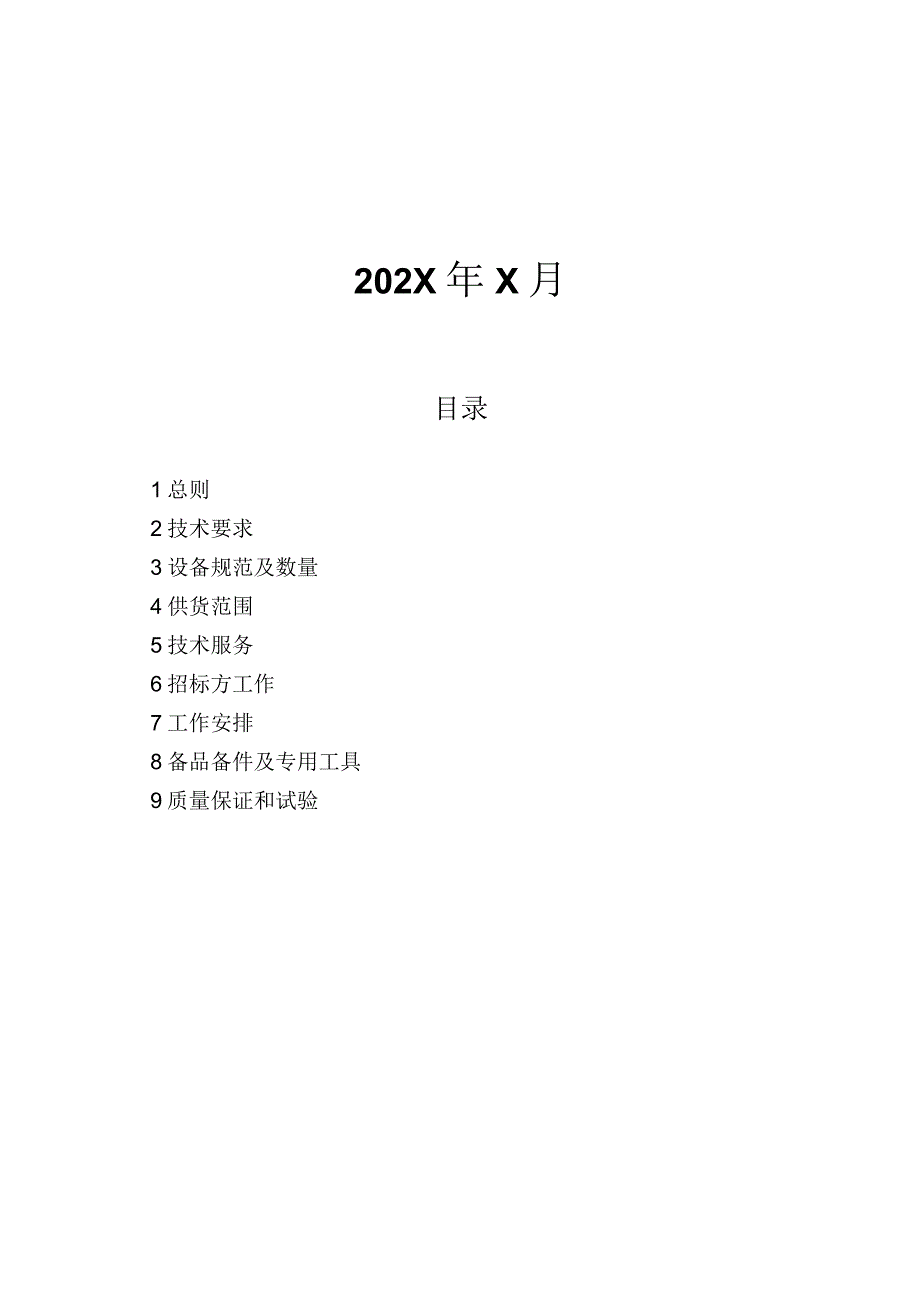

1、XX能源XX风电场X期49.5MW工程35kV开关柜技术规范书202X年X月目录1总则2技术要求3设备规范及数量4供货范围5技术服务6招标方工作7工作安排8备品备件及专用工具9质量保证和试验10包装、运输和贮存1总则1.1 本设备技术规范书适用于XX能源XX风电场X期49.5MW工程35kV高压开关柜,它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术节作出规定,投标方保证提供符合本技术规范书和有关工业标准,并且功能完整、性能优良的优质产品及其相应服务。同时满足国家有关安全、环保等强制性标准和规范的要求。1.3 如

2、果投标人没有以书面形式对本规范书的条文提出异议,则意味着投标人提供的设备完全符合本规范书的要求。如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4 投标方在设备设计和制造中所涉及的各项规程,规范和标准遵循现行最新版本的国家标准。本设备技术规范所使用的标准如遇与投标方所执行的标准不一致时,按较高标准执行。1.5 投标方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求,如:高寒、风沙影响等。1.6 在签定合同之后,招标方有权提出因规范、标准或规程发生变化而产生的一些补充要求,具体项目由招标方、投标

3、方共同商定。1.7 本设备技术规范书经招标方、投标方确认后作为定货合同的技术附件,与合同正文具有同等的法律效力。18本设备技术规范未尽事宜,由招标方、投标方协商确定。2技术要求2.1 应遵循的主要现行标准,但不仅限于下列标准的要求:GB39063.6kV40.5kV交流金属封闭开关设备和控制设备GB3309高压开关设备常温下的机械试验GB311.1高压输变电设备的绝缘配合GB4208外壳防护等级(IP代码)GB1984交流高压断路器GB1985高压交流隔离开关和接地开关GB11022高压开关设备和控制设备标准的共用技术要求DL/T404户内交流高压开关柜订货技术条件十八项电网重大反事故措施(国

4、网公司2005年6月)防止电力生产重大事故的二十五项重点要求(国网公司2000-9-28)所有标准均会被修改,投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。2.2 环境条件a)本条的目的在于强调设备应遵照的环境条件要求,因为这会影响设备的寿命、结构和运行可靠性。b)下列环境条件适用按合同提供的所有设备和结构,特别是对于控制和仪表及电气设备的设计和选择尤其重要。C)投标方保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件,并且没有损坏和失灵,能长期满容量连续运行。d)环境条件见下表1周围空气温

5、度最高温度C40.4最低温度-30.3oC最大日温差K25日照强度Wcm2(风速0.5ms)0.12海拔高度m1135m3最大风速m/s32.3ms离地面高IOm处,30年一遇IOmin平均最大风速4环境相对湿度(在25C时)平均值51%5地震烈度(中国12级度标准)8度水平加速度g0.3垂直加速度g0.15地震波为正弦波,持续时间三个周波,安全系数1.676污秽等级川级泄漏比距3.1cmkV最高运行电压条件下,制造厂根据实际使用高海拔进行修正,并提供高海拔修正值7覆冰厚度(风速不大于15m/s时)10mm8平均雷暴日26.5日/年2.3 安装地点及运行条件:户内、连续运行2.4 开关柜型式:

6、户内铠装交流金属封闭移开型开关柜2.4.1柜体电气参数型号系统额定电压最高工作电压设备额定电压额定频率KYN-40.535kV40.5kV40.5kV50HZ额定绝缘水平工频试验电压95kV1min(投标方必须按本工程实际海拔高度修正)雷电冲击耐受电压(全波)185kV(投标方必须按本工程实际海拔高度修正)额定电流主母线电流额定短时耐受电流额定峰值耐受电流辅助电路额定电压操动机构型式外壳的防护等级1250A(馈线柜)2500A31.5kA(有效值)/4SeC80kADC220V弹簧储能式操动机构IP42开关柜中各组件及其支架绝缘件的外绝缘爬距(与最高电压之比)环氧树脂绝缘不小于2.0cmkV,

7、并且应按高海拔修正,柜内各相导体的相间及相对地绝缘距离,必须按海拔进行修正。在凝露状态下,各导体相间及相对地绝缘件的外绝缘均满足要求,并且应进行完整的凝露试验。柜体尺寸宽X深X高=mmXmmXmm(投标方填写)由于本期招标高压柜需与一期工程高压柜并柜安装,投标方在施工图阶段需到现场实地测量以制定详细的并柜方案,保证高压柜体在现场能够顺利连接。第3页共14页2.4.2柜内主要设备及其参数:a.真空断路器ZN口-40.5(投标方推荐3家优质产品,并按最高价计入总价)额定电压:40.5kV额定电流:1250A额定开断电流:31.5kA短路关合电流:80kA(峰值)热稳定电流:31.5kA热稳定时间:

8、4S动稳定电流:80kA操作循环:分一0.3S一合分一180S一合分固有分闸时间40ms固有合闸时间3060ms断路器配用弹簧储能机构且机构与开关为一体式额定短路电流开断次数20次机械寿命10000次电寿命(开断额定电流)10000次电寿命(开断额定短路电流)20次操作电源电压:直流220V操作电压变动范围:分励脱扣70110%辅助开关8常开7常闭接点b.电流互感器型号:(投标方推荐3家优质产品,并按最高价计入总价)额定电压:35kV额定电流变比及精度:出线柜4005A,5P205P200.50.2S仪表保安系数:fs5最小热稳定电流:31.5kA(4S)动稳定电流:280kA(峰值)C.零序

9、互感器为分半式结构型号:(投标方推荐3家优质产品,并按最高价计入总价)额定电压35kV变比75/5A准确级5P20(保护)d.过电压保护器按BSTG-B-51/800(上海天)、LBP-42/800(合肥隆科)、SHKDTS42/800(上海合凯)产品分别报价,并以最高价计入总价,并带过电压记录仪。e.接地开关:JNH-40.5/31.5(高原型,开关柜的接地开关要求运行可靠、安全)2.5 柜体结构2.5.1 开关柜柜体采用2mm厚的敷铝锌钢板,门板采用2.5mm厚的优质冷轧钢板,为全组装结构,各部件经数控机床加工,折弯后栓接而成;框架和外壳具有足够的刚度和强度,除满足内部元器件的安装要求外,

10、还能承受设备内外电路短路时的电动力和热效应,不会因设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因数而变形和损坏。2.5.2 开关柜的门上设有机械强度与外壳相近的透明材料制造的观察窗,其内侧有足够的电气间隙或防止形成静电的静电屏蔽措施。盖和门关闭后具有与外壳相同的防护等级和强度。2.5.4 功能不同的单元如母线室、电缆室、仪表继电器室、断路器室均用金属隔板完全隔离,隔板是外壳的一部分,且接地、具有与外壳相同的防护等级,隔板有防电磁涡流的措施。2.5.5 开关柜有压力释放和气体排出的通道。2.5.6 开关柜的主母线、专用接地母线为铜质,具有防腐和阻燃措施。专用的保护接地母线设置在开关柜的底部,截

11、面不小于50X5mm2,电流密度不应超过200Amm20接地母线的两端各有1个接地连接板。257为了安全和操作,所有电源及馈线回路柜具有满足“五防”要求的机械联锁装置。联锁至少包括:断路器处于分闸位置时,小车才能拉出或推入。小车处于工作位置、试验位置/移开位置,断路器才能操作。小车处于工作位置,辅助电路未接通,断路器不能合闸。馈线侧接地开关未合闸,电缆室的门不能打开。电缆室门未关闭接地刀不能打开。接地开关未打开,断路器不能合闸,小车未在移开位置,接地开关不能合闸。小车在工作位置,二次插头不能拔出。可能造成误操作,或危及检修维护工作安全的主回路元件设置可靠的锁定装置。2.5.8 电源开关(包括:

12、工作电源、备用电源、联络开关、隔离手车)与母线接地刀之间应具有如下电气闭锁功能:电源开关断开、手车未拉出,母线接地刀不能合闸;母线接地开关未分闸,电源开关手车不能推入工作位置,电源开关不能合闸。2.5.9 投标方应提供联锁的特性、功能有关的全部资料。2.5.10 母线的连接保证有良好的电气接触,搭接处平整、清洁、压花、镀锡。为减少母线故障机率,主母线(全长)均镀锡且包上绝缘护套,此时母线的各项参数均不受影响。2.5.11 小车(断路器柜)在柜内有“工作位置”、“试验位置”/“断开位置”/“接地位置”(当开关柜带有接地开关时)4个确定的位置。断路器的“工作”和“试验”位置、地刀的“接地”和“断开

13、”均有定位机构,保证小车在此位置不会因外力的影响而移动。所有位置均具有明显的位置指示器。“运行”及“试验”位置行程开关装在手车的下部。2.5.12 开关柜成套专用接地开关具有与工作小车相同的额定电流。接地开关在工作位置具有可靠的定位和闭锁机构。2.5.13 开关柜所有需要接地的金属部件均通过专用导线或金属部件与接地保护母线连接。小车与开关柜间当小车在柜内任何位置时,均具有良好的电气接触。2.5.14 电缆室底部预留与电缆根数相匹配的敲落孔(3的倍数),每根每相电缆一个孔。零序电流互感器安装在开关柜底部电缆隧道内。开关柜厂配置安装零序电流互感器的支架。电缆在开关柜下电缆隧道内分叉,指套放置于电缆

14、隧道内。电缆室内留出连接相应根数的母排及螺孔(带螺栓)。螺孔及螺栓应与相应电缆线鼻子孔径配套。电缆将采用冷缩式或予制电缆终端与开关柜母排连接,爬比2.5cmkV,电缆室要充分考虑放置电缆头的空间。电缆型号为YJV22-35-3*24002.5.15 所有相同规范的小车具有完全的互换性。2.5.16 在开关柜正面和背面设置有开关柜名称。2517开关柜的颜色:由招标方另行通知2.5.18 开关柜的防护等级为IP42o2.6 柜内电气设备2.6.1 每一台开关柜均有带电显示器,指示元件装于柜的面板的适当位置。每一台开关2.6.2 真空断路器柜每个回路内均装设过电压保护器。2.6.3 断路器具有易于观

15、察的表示分合闸状态的机械位置指示器及动作计数器。2.6.4 每一台开关柜均设置照明装置,其电源由贯穿于整列柜的照明和加热器小母线供给,其电压为交流220V。灯泡需单独包装与主设备一同运至现场。2.6.5 每一台开关柜设有防凝露装置,加热器的电源为交流220V、50HZ,防凝露装置和加热器由智能操控装置来控制,智能操控装置型号NYD-SSD-IIl(G)2002(南京亚电电力设备有限公司或同等品质产品),加热器选用杭州晨星电力科技有限公司或同等品质产品O2.6.6 开关柜按要求设置小母线,操作电源和合闸电源的小母线单独布置,为便于电源切换和隔离,操作电源和合闸电源小母线在柜的头、尾两柜内各设置一组隔离开关。2.6.7柜内零序电流互感器窗口的电缆根数和规范可在签订技术协议时确定。2
