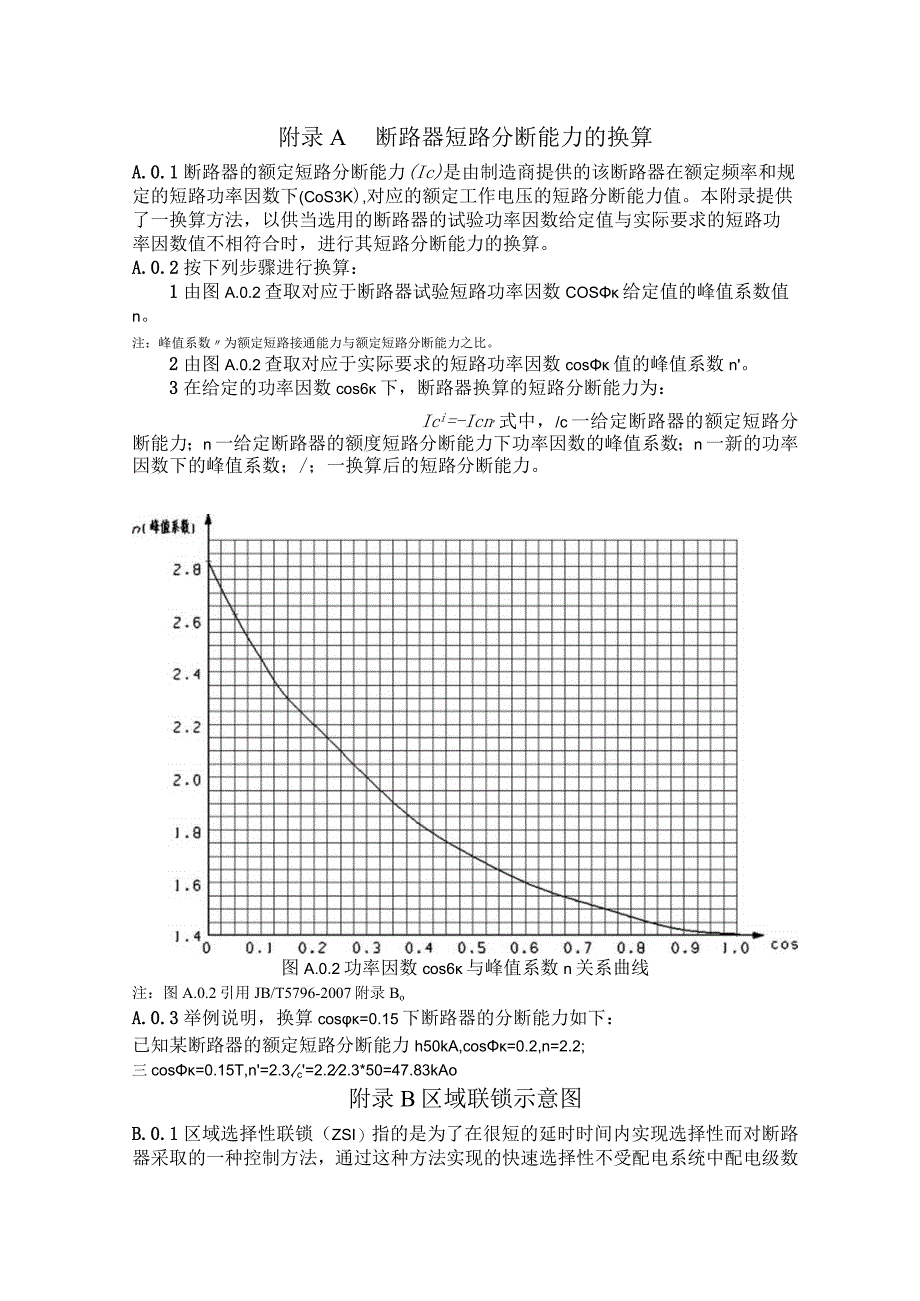

低压断路器短路分断能力的换算、区域联锁示意图.docx_第1页
第1页 / 共2页
低压断路器短路分断能力的换算、区域联锁示意图.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《低压断路器短路分断能力的换算、区域联锁示意图.docx》由会员分享,可在线阅读,更多相关《低压断路器短路分断能力的换算、区域联锁示意图.docx(2页珍藏版)》请在第壹文秘上搜索。

1、附录A断路器短路分断能力的换算A.0.1断路器的额定短路分断能力(Ic)是由制造商提供的该断路器在额定频率和规定的短路功率因数下(CoS3K),对应的额定工作电压的短路分断能力值。本附录提供了一换算方法,以供当选用的断路器的试验功率因数给定值与实际要求的短路功率因数值不相符合时,进行其短路分断能力的换算。A.0.2按下列步骤进行换算:1由图A.0.2查取对应于断路器试验短路功率因数COS给定值的峰值系数值n。注:峰值系数为额定短路接通能力与额定短路分断能力之比。2由图A.0.2查取对应于实际要求的短路功率因数cos值的峰值系数n。3在给定的功率因数cos6下,断路器换算的短路分断能力为:Ici

2、=-Icn,式中,/c一给定断路器的额定短路分断能力;n一给定断路器的额度短路分断能力下功率因数的峰值系数;n一新的功率因数下的峰值系数;/;一换算后的短路分断能力。图A.0.2功率因数cos6与峰值系数n关系曲线注:图A.0.2引用JB/T5796-2007附录BoA.0.3举例说明,换算cos=0.15下断路器的分断能力如下:已知某断路器的额定短路分断能力h50kA,cos=0.2,n=2.2;三cos=0.15T,n=2.3,c=2.22.3*50=47.83kAo附录B区域联锁示意图B.0.1区域选择性联锁(ZSI)指的是为了在很短的延时时间内实现选择性而对断路器采取的一种控制方法,通

3、过这种方法实现的快速选择性不受配电系统中配电级数和故障点位置的影响。应在每一个受影响的断路器上安装ZSl模块。ZSI模块可以内置在断路器内,也可以是单独的。配电级数(保护级数)越多,短路短延时的延时时间越长,ZSI的优势越明显,因为以延时时间为基础的选择性会导致系统中供电电源处的断路器的延时时间过长。B.0.2区域连锁配合示意图见图B.0.2o图B.0.2引至GBZ25842.2-2012。图B具有区域选择性联锁的多电源装置图B.0.2示例1位置3发生短路故障断路器-Ql、-Q2、-Q3、-Q5和-Q7受短路影响。通过发送ZSI信号,-Q7阻止-Q5动作,同理,-Q5也阻止了-QI、-Q2和-

4、Q3动作,所以在tzsi=50ms内他们都不会脱扣。因为-Q7没有收到下级断路器的阻止信号,所以,-Q7自己要负责尽快分断电路。注:如果断路器Q7发生故障(例如-Q7不能动作),作为后备的Q5在短延时Ld=I50ms后要脱扣分断电路。B.0.3示例2位置2发生短路断路器-QI、-Q2、-Q3和-Q5受短路影响,-Q7不受影响。所以,-Q5不再受到-Q7的阻止信号,但是-Q5向-QI、-Q2、-Q3发出阻止信号。这就告诉-Q5,它是距离短路点最近的断路器,-Q5脱扣,延时时间为tzsi=50ms而不是tsd=150ms,故障清除时间减少了100ms。B.0.4示例3位置1发生短路只有断路器-QI、Q2和-Q3受短路影响,而且它们没有收到来自下级断路器的阻止信号。断路器Q1、Q2和-Q3在延时时间tzsi=50ms后脱扣。故障清除时间减少了250ms。
