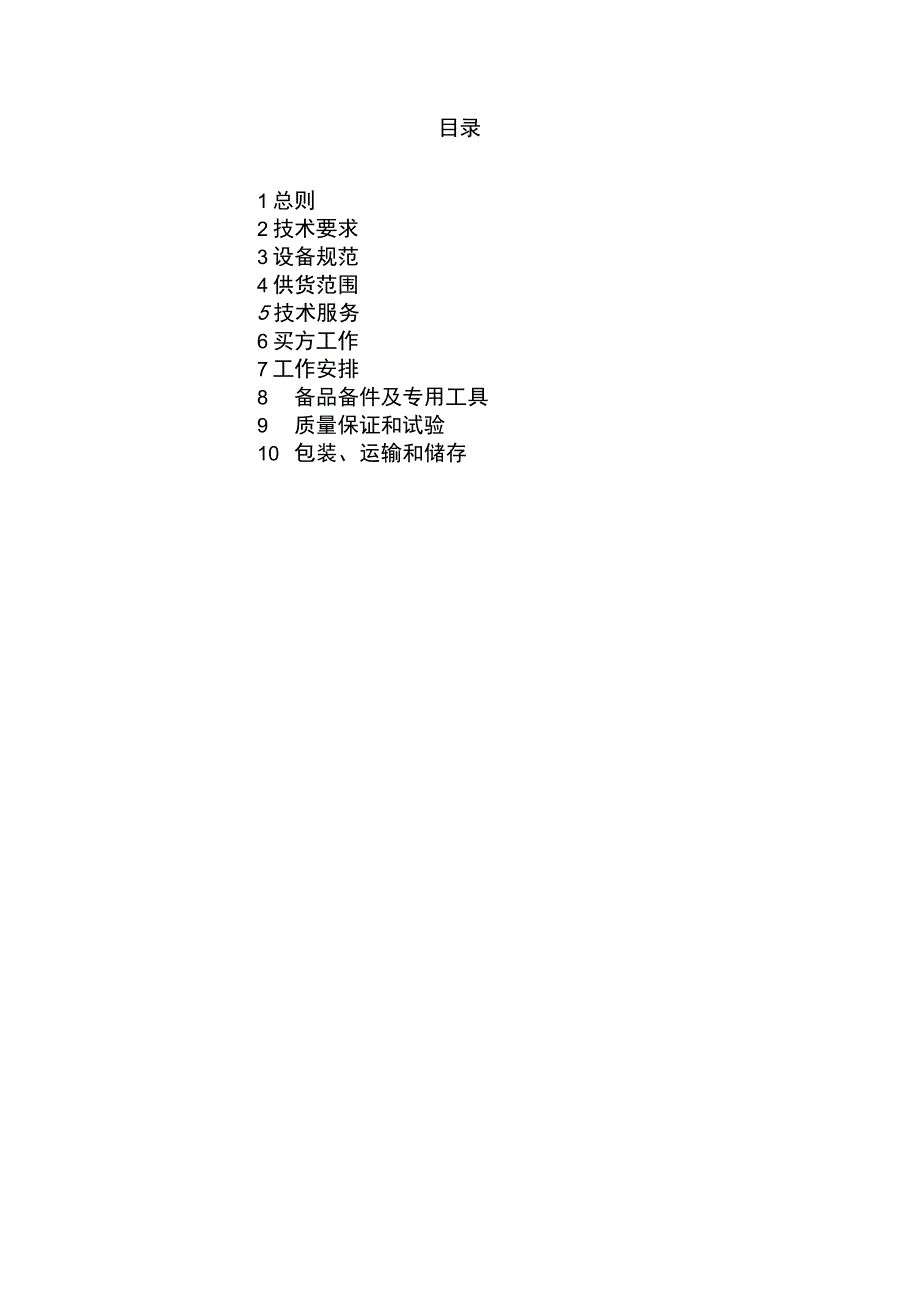

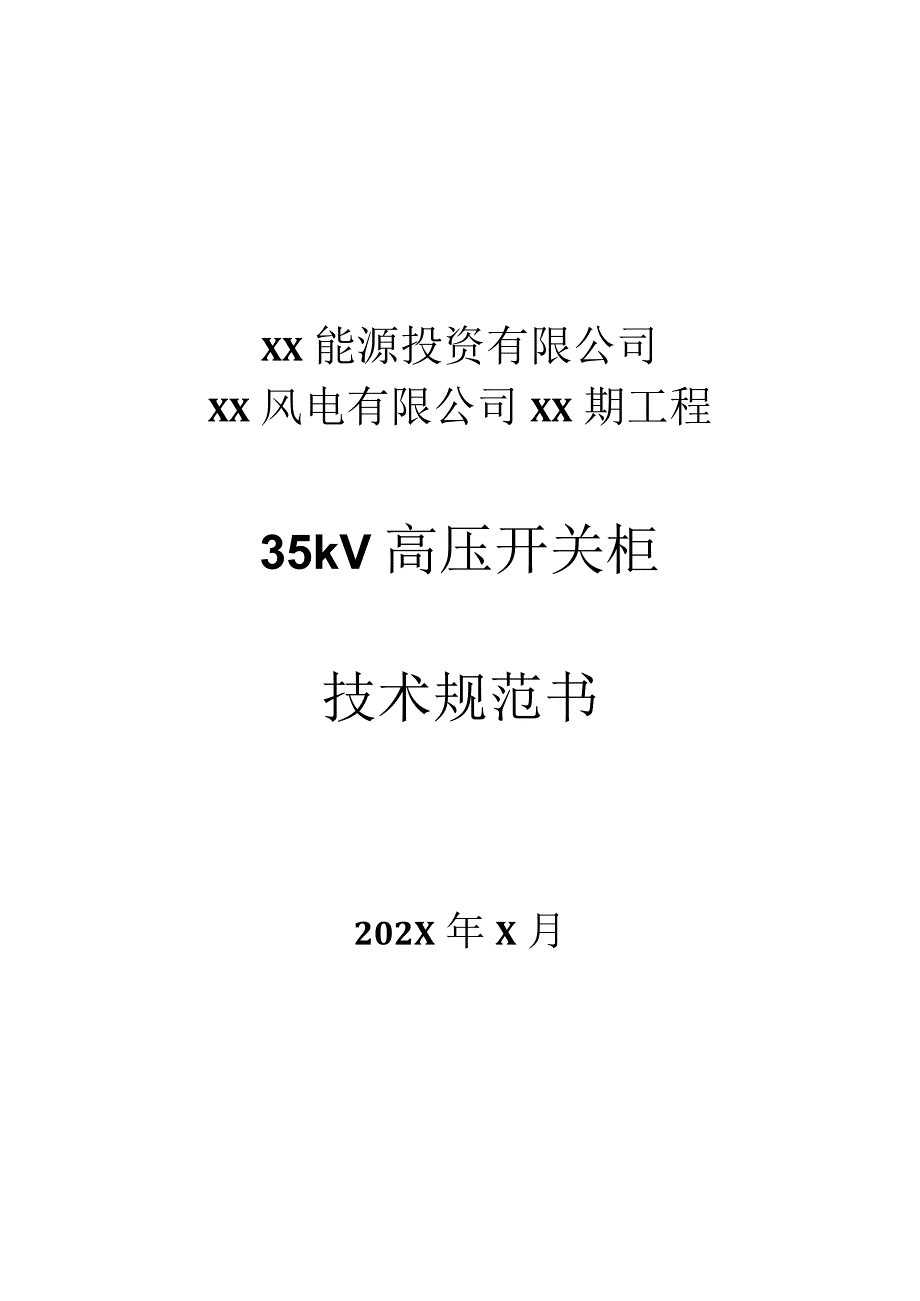

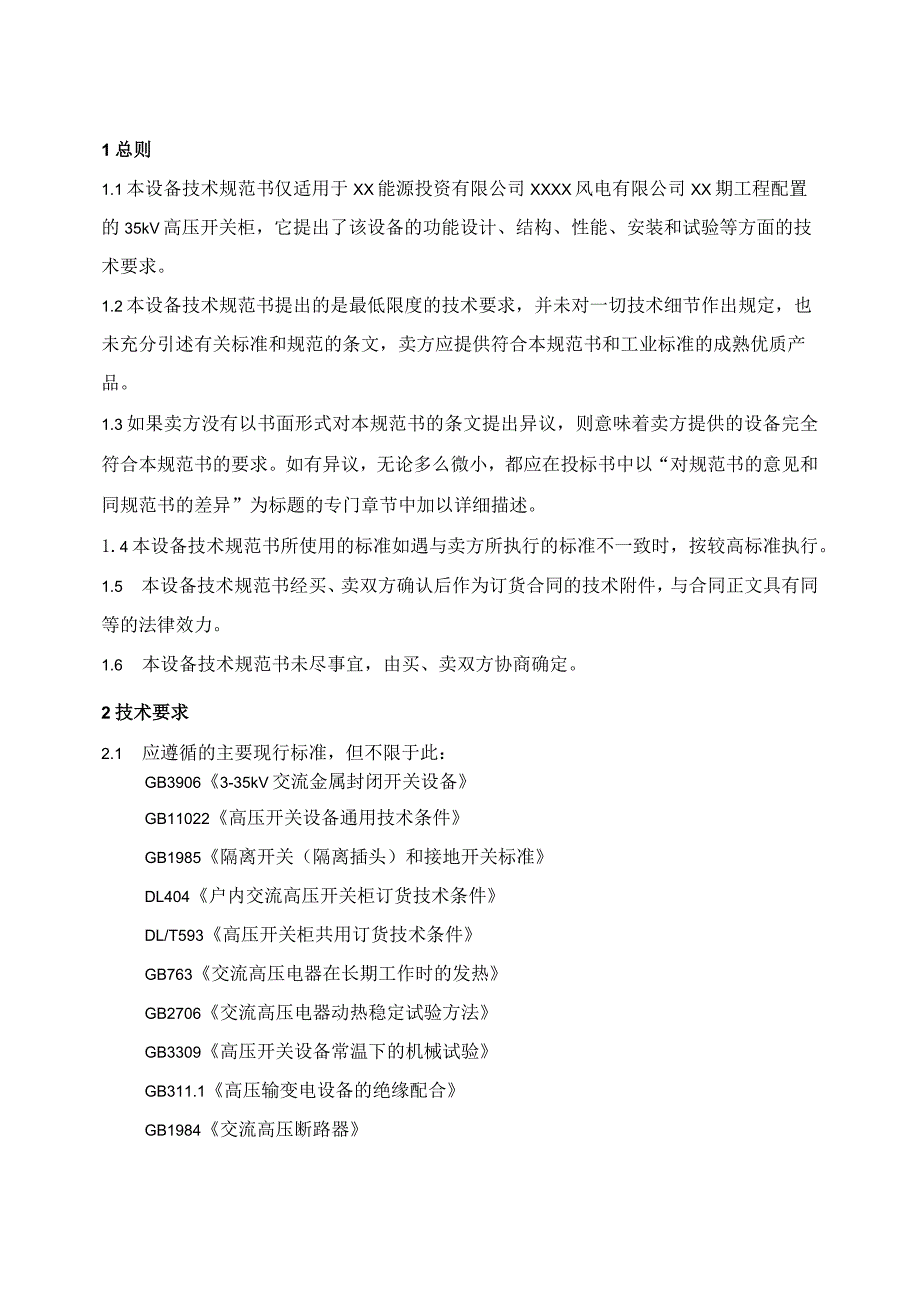

1、XX能源投资有限公司XX风电有限公司XX期工程35kV高压开关柜技术规范书202X年X月目录1总则2技术要求3设备规范4供货范围5技术服务6买方工作7工作安排8 备品备件及专用工具9 质量保证和试验10 包装、运输和储存1总则1.1本设备技术规范书仅适用于XX能源投资有限公司XXXX风电有限公司XX期工程配置的35kV高压开关柜，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的成熟优质产品。1.3如果卖方没有以书面形式对本规范书的条
2、文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，无论多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本设备技术规范书未尽事宜，由买、卖双方协商确定。2技术要求2.1 应遵循的主要现行标准，但不限于此：GB39063-35kV交流金属封闭开关设备GB11022高压开关设备通用技术条件GB1985隔离开关（隔离插头）和接地开关标准DL404户内交流高压
3、开关柜订货技术条件DL/T593高压开关柜共用订货技术条件GB763交流高压电器在长期工作时的发热GB2706交流高压电器动热稳定试验方法GB3309高压开关设备常温下的机械试验GB311.1高压输变电设备的绝缘配合GB1984交流高压断路器SD318高压开关柜闭锁装置技术条件SD201隔离开关（隔离插头）技术条件国家电网生2004641号预防交流高压开关事故措施2000-9-28防止电力生产重大事故的二十五项重点要求（国家电力公司）国家电网公司国家电网公司十八项电网重大反事故措施2.2 环境条件2.3 2.1周围空气温度最高温度：40.7最低温度:-40.32.2.2海拔高度：1000m2.
4、2.3最大风速：24ms2.2.4年平均相对湿度：61%2.2.5地震烈度：6度水平加速度0.2g垂直加速度0.Ig2.2.6污秽等级：IlI级2.2.7覆冰厚度：IOmm2.3工程条件：2.3.1系统概况系统电压：35kV系统最高电压：40.5kV系统额定频率：50Hz系统中性点接地方式：不接地2.3.2安装地点：屋内（屋内不采暖）2.3.3其它要求：2.435kV开关柜基本技术参数（具体设备型号、参数及数量见附图）2.4.1型号：铠装型移开式交流金属封闭中置式（KYN）1.1.1 4.2柜体参数额定电压：35kV最高电压：40.5KV额定电流：柜体主母线：2500A；额定频率:50Hz动稳
5、定电流：80kA（峰值）；额定开断电流：3L5kA（有效值）；额定热稳定电流/时间：31.5kA4s；外壳及隔室防护等级：IP30；雷电冲击耐受电压：（峰值）185kV;一分钟工频耐受电压：（有效值）295kV;2.4.3 SF6断路器设备规范：（厦门华电或同等品质产品）SF6断路器FEP-40.51250/31.5额定电压M0.5kV额定电流:125OA额定频率50HZ额定开断电流：31.5kA短路关合电流：80kA（峰值）热稳定电流：31.5kA热稳定时间:4S动稳定电流：80kA操作循环:分一0.3S一合分一180S一合分固有分闸时间40ms固有合闸时间W60ms断路器配用弹簧储能机构且
6、机构与开关为一体式额定短路电流开断次数20次机械寿命10000次电寿命（开断额定电流）”0000次电寿命（开断额定短路电流）20次SF6年漏气率Wl%SF6水分含量（VV）150ppm操作电源电压:直流220V操作电压变动范围:分励脱扣70110%辅助开关8常开7常闭接点（二次看）SF6断路器，要有气体压力开关，并能事故报警，及闭锁操作机构。2.4.4 真空断路器设备规范：（厦门华电或同等品质产品）真空断路器（VEP-40.5）额定电压：40.5kV额定电流:25OOA（1250A）额定频率50HZ额定开断电流：31.5kA短路关合电流：80kA（峰值）热稳定电流：31.5kA热稳定时间：4S
7、动稳定电流：80kA操作循环:分一0.3S一合分一180S一合分固有分闸时间40ms固有合闸时间60ms断路器配用弹簧储能机构且机构与开关为一体式额定短路电流开断次数20次机械寿命NIOooo次电寿命（开断额定电流）”0000次电寿命（开断额定短路电流）20次操作电源电压:直流220V操作电压变动范围:分励脱扣70-110%辅助开关8常开7常闭接点245电流互感器：（大连北方或同等品质产品）1 .一次额定电流（八）进线2500A,馈线501200A2 .二次额定电流（八）5A3 .准确等级见附图4 .二次负载（VA）25VA（馈线）30VA（主变进线）5 .级次组合类型见附图6 .动稳定电流8
8、0kA7 .热稳定电流231.5kA8 .热稳定时间IS9 .型号：LZZBJ9-35246过电压保护器（安徽巨森或同等品质产品）a.型式：JMP-42b.额定电压：35kVC.持续电压（kV）（有效值）42kVd.工频放电电压：72kVe.1.2/50冲击放电电压及残压：105kVf.雷电冲击残压:119.0kVg.操作冲击残压：105kVh.无功补偿回路采用无间隙金属氧化物避雷器，不得采用三台避雷器星形连接后经第四台避雷器接地的接线方式，2ms方波电流应不小于500A。2.4.7消谐功能要求功能：消谐功能及配带有辅助二次绕组的专用电压互感器。KSX-196HA河北博为电气或同等品质产品。安
9、装在PT柜上。248共箱母线（开关柜至主变低压侧）（阜新新能或同等品质产品）1 .额定电压（kV）40.5kV2 .额定电流（八）2500（降容后）3 .额定动稳定电流（峰值）（kA）804 .额定热稳定电流（kA）31.55 .额定热稳定时间（三）42. 4.9开关柜智能操控装置（镇江诚翔或同等品质产品）型号：CXZk-HZ-OOI2.4. 10零序电流互感器（四方中瑞或同等品质产品）型号：ZR-LH-6；2.4.11多功能数字显不表（镇江诚翔或同等品质产品）型号：CXEQ-Hz（G）-OIO2.4.12电压互感器1 .额定电压比（kVkV）:性胃2 .准确等级0.2/3P/3P3 .二次负
10、载（VA）100VA4 .接线组别Y/Y/Y/开口三角5 .型号：2. 4.13氧化锌避雷器a.额定电压（kV）（有效值）51b.系统标称电压（kV）（有效值）35c.持续电压（kV）（有效值）40.8d.直流ImA参考电压（kV）73e.方波通流（2ms）（八）400f.陡波冲击电流残压（kV）2154g.雷电冲击电流残压（kV）2134h.操作冲击电流残压（kV）2114i. 0.75UImA下泄漏电流（HA）50j. 1.05倍持续运行电压下的局部放电量（pC）502.535kV开关柜其它基本技术参数2.5.1高压真空断路器开关柜（以下简称高压开关柜）的结构应保证工作人员的安全和便于运行
11、、维护、检查、监视、检修和试验。2.5.2外绝缘爬电比距以电压40.5kV计算，柜内设备最小爬电比距：瓷18cmkV有机材料20cmkV2.5.3高压开关柜中各组件及其导体的连接处，应保证在最高温度下不会超过有关标准规定的使用温度。2.5.4高压开关柜应具有“工作位置”、“试验位置”及“移开位置”三个状态，二次回路有接通（手车处于试验或工作位置时）和断开（手车处于移开位置时）二个状态。2.5.5高压开关柜进线采用共箱绝缘封闭母线自柜顶引进方式；馈线采用电缆自柜底引出方式。配套母线桥电源（变压器）侧应预留有与穿墙套管相连接的条件，并负责与穿墙套管的连接。2.5.6高压开关柜中不应有裸露的带电部分
12、，主母线与分支母线均包有阻燃型绝缘护套,护套上应有表示相序的着色。2.5.7高压开关柜设有单独的接地母线，手车在拉至试验位置以及当辅助回路未完全断开的任一中间位置时，应保持接地连接，且柜门应能关闭。2.5.8高压开关柜每个独立小室均应设照明，照明灯开关就地控制，灯泡电压为交流单相220V。柜内照明受小室门行程开关控制。2.5.9当需要时，高压开关柜应设空间加热器，加热器电压为交流单相二线220V,功率kW,就地控制。2.6对组（部）件的要求2. 6.1同型产品内额定值和结构相同的组件应能互换。3. 6.2装于高压开关柜上的组件，应符合它们各自的技术标准。4. 7铭牌高压开关柜所安装的高压电器组
13、件，如：断路器及其操动机构、互感器、高压熔断器、微机综合保护等，有符合国标的铭牌，铭牌用耐腐蚀材料制成，字样，符号应清晰耐久，铭牌在正常运行和安装应明显可见。5. 8防护等级高压开关柜至少应达到IP4X以上防护等级。2.9导体相间及对地净距单纯以空气作为绝缘介质时,柜内各相导体的相间及对地最小净距必须符合表2.9的要求。表2.9导体相间及对地净距(cm)额定电压(kV)40.51.导体至接地间净距3002.不同相的导体之间净距3002.10对内部故障的要求：2.10.1为防止柜顶主母线发生短路时故障漫延，要求母线室用金属隔开，母线小室柜间加装隔离套管。2.10.2柜内母线分支引线及搭接处外包热
14、塑绝缘护套，应具有防潮阻燃性能，以保持足够的介电强度。开关柜应能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，并能限制电弧的燃烧和延烧范围。应采取防止人为造成内部故障的防误措施。应将开关柜分成几个独立的小室，并设有适当的泄压通道还应考虑到由于内部组件的故隙引起隔室内过压及压力释放装置喷出气体的影响。2. 11防误闭锁装置2.1.1 高压开关柜应具备防止误拉，合断路器，防止带负荷抽出手车，防止带接地刀送电，防止带电合接地刀，防止误入带电间隔等五项防护措施。2.1.2 所有柜均要具备防止电气误操作的五防要求，并应符合SD318高压开关柜闭锁装置技术条件的要求。所有柜均设观察窗观察窗设置必须使观察者便于观察运行中设备以及接地开关的位置。2. 12设计和结构3. 12.1外壳和隔板D高压开关柜的外壳必须是金属的柜体采用敷铝锌板，面板冷轧钢板（除通风、排气口外），不得用网状编织物，不耐火或类似的材料制造，并具有一定的强度。2）金属封闭式高压开关柜除达到本款第1项的要求外，主回路的一切组件均安装在金属外壳内，外壳的防护等级应满足第2.7节的规定。3）柜体框架坚实牢固，平整度高，焊点无毛刺，密封性能好，门上加密封条。4）盖板和门当盖板和门是外壳的一部分时.，盖板和门应由金属制成，其防护等级与外壳相同。盖板和门的材料不应采用网状编织物、拉制的金属网以及类似的材料。当通风窗和排气口设在盖板
