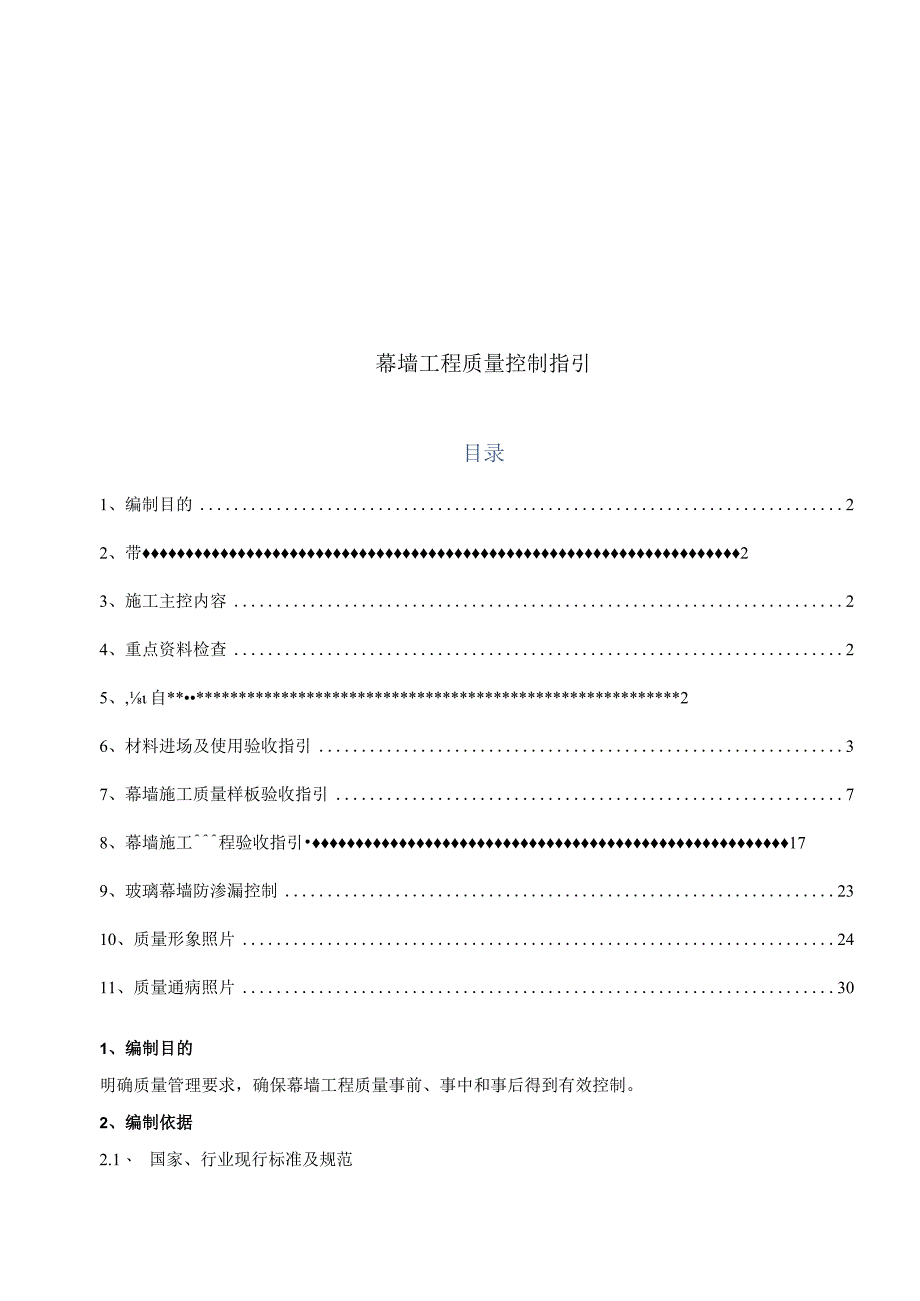

1、幕墙工程质量控制指引目录1、编制目的22、带23、施工主控内容24、重点资料检查25、,自*26、材料进场及使用验收指引37、幕墙施工质量样板验收指引78、幕墙施工程验收指引179、玻璃幕墙防渗漏控制2310、质量形象照片2411、质量通病照片301、编制目的明确质量管理要求，确保幕墙工程质量事前、事中和事后得到有效控制。2、编制依据2.1、 国家、行业现行标准及规范2.2、 地方标准、规定和条例等2.3、 设计施工图文件2.4、 施工合同3、施工主控内容3.1、现场质保体系检查3.2、 材料进场及使用检查3.3、 幕墙施工质量样板检查3.4、 施工工艺过程检查4、重点资料检查4.1、 各种材
2、料的合格证、产品生产许可证、进场复检报告、单元板的出厂合格证和打胶记录，进口材料的商检报告。4.2、 结构胶、密封胶的物理耐用年限和保险年限质保书，相容性和性能测试报告。4.3、 幕墙抗风压强度、雨水渗漏、空气渗透、平面变形的检测报告。4.5、正常情况下暮墙物理耐用年限的质量证书。4.5、 淋水试验记录、避雷接地测试记录、节点承载力试验报告。4.6、 隐蔽验收记录。5、质量过程管控指引5.1、 质量管控文件有整改单、罚款单、质量周报。5.2、 项目部、施工单位需建立质保体系。5.3、 质量问题管控程序5.3.1、 1.、对于项目部或质量安全部提出的质量问题，首先项目部针对问题启动项目部质量管理
3、程序，通过口头要求、整改单或罚款单等方式对问题进行整改。5.3.2、 对于发生的质量问题，项目部不重视整改或屡次整改不到位，质量安全部将发部门整改单要求整改。5.3.3、 对质量安全部所发整改单问题，施工单位仍整改不到位的，质量安全部将给予处罚。对于性质严重问题，将报上级领导请示停工整顿处理。5.4、 质量奖罚条例5.4.1、 施工质量样板未经过验收合格，便进行大面施工给予5000元处罚，并停止此项工序直至样板验收合格。5.4.2、 验收中所提质量问题多次发生，视情况给予施工单位IOoO-3000元处罚。5.4.3、 连续3次相同隐蔽验收项均不能一次性通过，给予施工单位3000元处罚/次。5.

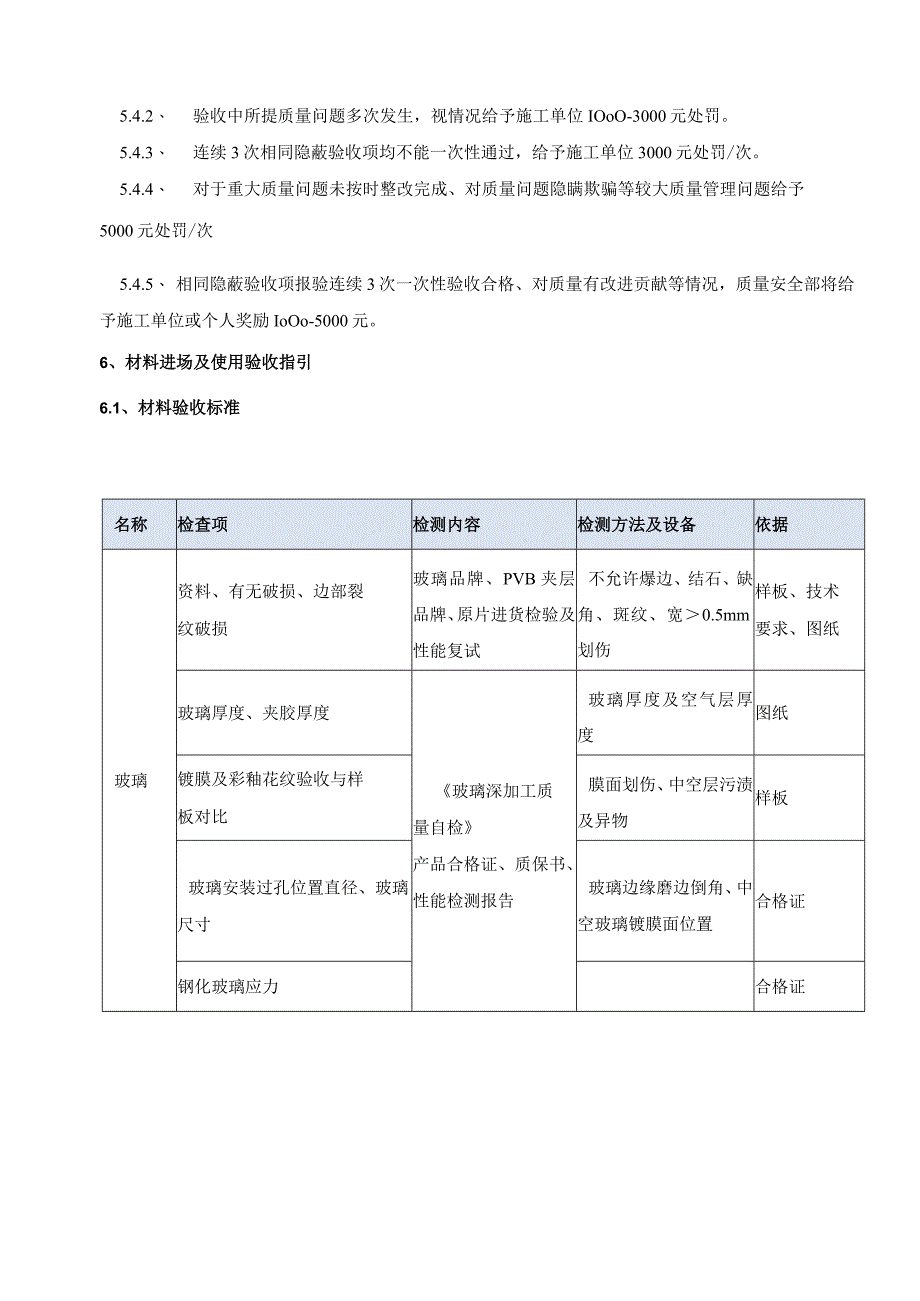

4、4.4、 对于重大质量问题未按时整改完成、对质量问题隐瞒欺骗等较大质量管理问题给予5000元处罚/次5.4.5、 相同隐蔽验收项报验连续3次一次性验收合格、对质量有改进贡献等情况，质量安全部将给予施工单位或个人奖励IoOo-5000元。6、材料进场及使用验收指引6.1、材料验收标准名称检查项检测内容检测方法及设备依据玻璃资料、有无破损、边部裂纹破损玻璃品牌、PVB夹层品牌、原片进货检验及性能复试不允许爆边、结石、缺角、斑纹、宽0.5mm划伤样板、技术要求、图纸玻璃厚度、夹胶厚度玻璃深加工质量自检产品合格证、质保书、性能检测报告玻璃厚度及空气层厚度图纸镀膜及彩釉花纹验收与样板对比膜面划伤、中空层
5、污渍及异物样板玻璃安装过孔位置直径、玻璃尺寸玻璃边缘磨边倒角、中空玻璃镀膜面位置合格证钢化玻璃应力合格证名称检查项检测内容检测方法及设备依据铝型材资料、外观划伤原材质量证明进货检验及性能复试、合格证表面整洁、无裂纹、腐蚀、气泡。无压坑、碰伤、划伤图纸、合同、样板对照检查尺寸、壁厚折角测量、平整度、颜色铝型材加工质量自检长度允许偏差15mm厚度偏差涂层厚度、涂层是否脱落、涂层光泽度、涂层硬度表面涂层质保书及物理性能检测报告涂层测厚仪、韦氏硬度计结构胶、密封胶资料、有效使用期品牌、合格证、质保书、性能复试报告合同使用说明书堆放环境名称检查项检测内容检测方法及设备依据岩棉资料、包装、受潮合格证、检测
6、报告触摸，称量、打火机烧合同、图纸承重计算密度、用打火机烧堆码防潮措施钢件编号、尺寸、孔位、厚度、折角、焊缝原材性能报告、加工合格证镀锌厚度检测仪、测量尺寸、厚度合同预埋件锚筋焊接质量、镀锌质量防腐、焊接等自检使用说明书五金配件资料品牌、产品合格证产品性能物理性能检测报告材料验收表验收类别因材料验收口样板验收口检验批/隐蔽验收验收内容验收人受检单位日期序号验收项施工单位1234参加验收部门意见项目部质量技术部研发设计部物业管理日期：日期：日期：日期：验收结论工程中心领导：日期：备注项目名称:编号：7、幕墙施工质量样板验收指引7.1、 幕墙施工质量样板至少体现：连接件焊接、打胶、防火底板封闭样板
7、；FC板验收样板；玻璃幕墙板块安装样板；石材板块样板；铝板质量样板、栏杆质量样板、消火栓样板；重难点节点样板等。7.2、 样板要求一览表施工质量样板施工前，确定好对标项目。考察对标项目后，以对标项目的标准进行样板施工。序需做样板类别控制内容1预埋件安装玻璃板块安装位置、螺栓固定2支座焊接单面满焊，防锈、刷漆3板块安装压条、压块、水平胶皮垫5镶缝打胶美纹纸、厚度、宽度、上下左右接缝FC板刷漆上色颜色深浅、色斑、灰尘污染水平板安装固定点间距、根据打胶、层间进渣土7屋面顶部增加盖板水平板打胶封闭，防止雨水流入1龙骨焊接石材板块安装主、次龙骨的焊接、刷漆2石材背栓安装背栓垫片、弹片、螺母的固定3石材安
8、装吊线、带线、平整度、板缝调节做5镶缝打胶（光面与毛面分开做）美纹纸、厚度、宽度、上下左右接缝、打胶深度序需做样板类别控制内容1龙骨焊接铝板安装主、次龙骨的焊接、刷漆2铝板零配件安装不锈钢钉、连接点3铝板安装吊线、带线、平整度、板缝调节5镶缝打胶美纹纸、厚度、宽度、上下左右接缝1预埋件安装栏杆安装位置、螺栓固定2支座焊接焊接、刷漆3栏杆安装焊接、加强筋、间距、垂直度5玻璃的安装点式爪的固定、平整度施工质量样板验收表验收类别口材料验收E样板验收口检验批/隐蔽验收验收内容验收人受检单位日期序号验收项施工单位1234参加验收部门意见项目部质量技术部研发设计部物业管理日期：日期：日期：日期：验收结论工
9、程中心领导：日期：备注项目名称:编号:1、满焊焊缝厚度根据图纸要 求（6厚L 2c 宽2、防腐刷漆要求按图纸设计1、型材在进场及安装过程中贴膜保护。2、在阳角及侧面贴膜到位，做到有效保护1、立柱接缝宽度控制在L5cm2、打胶使用美纹纸，饱满、美观3、打胶不的有空腔现象1、底部防火板固定牢固.打钉美观，间距300-5Oonn2、防火底板防火胶宽度为15,，打股类就3、防火板搭接21c1、玻璃加工车间检查玻璃板块质量2、随机抽取与样板进行比对1、副框质量检查2、副框安装前用清洁剂进行清洗1、副框用胶品牌检查2、副框两侧均须打胶，厚度根据副框大小及图纸要求1、板块成品放置符合要求，不得有弯曲现象2、
10、成品保护到位1、将板再版深化设计确认2、安装拼缝整齐、统一、缝宽按设计3、恺板表面平整错台Wlm1丁清火楼装饰处设讦确2、消火栓装饰与周边墙面观感做到统一1、预埋件位置偏差上下不应大于IOmm,平整度Wlomm,上下测量依据底模用卷尺进行测量。2、埋件在浇捣碎时，应跟踪进行检查，避免产生漏浆及空鼓现象。1 .连接件应安装牢固，不松动，螺栓应有防松脱措施。焊缝饱满、不咬肉、无焊渣。2 .连接件防锈和调节范围应符合设计要求。角码连接应有三维调节构造。3 .连接件与预埋件之间位置偏差采用焊接调整时，焊缝长度应符合设计要求。4 .幕墙施工为临边作业，应在楼层内将镀锌钢板与埋件连接，依据垂直钢丝线来检查
11、转接件的垂直度与左右偏差。5、转接件安装满焊后，一道红丹防锈油漆，一道银粉防锈油漆涂刷。1、水槽料安装，用清洁剂擦干净再进行打胶工序，打胶一定要连续饱满，然后进行刮胶处理，待密封胶干后进行渗水试验，合格后再进行下道工序。2、每完成一层外墙单元板块的安装都应进行排水槽闭水试验，水槽注满水时间应持续最少15分钟，不应有水渗漏进幕墙内侧。3、相邻左右两块板块之间插接的横滑块和挡水板打胶质量控制非常重要。单元板块漏水往往就是由于此部位的耐候胶施打质量有问题而造成。4、每层单元幕墙施工完成后要进行同层排水实验，实验合格后才可安装上层单元幕墙。单元幕墙安装完成后要进行现场淋水实验。1、沿柱位设置12mm的
12、圆钢连接导通层间埋件，在建筑楼层设置均压环，水平竖向导点间距小于100m2o2、顶部防雷：幕墙顶部为3.0mm厚封顶铝板作为幕墙的接闪器，通过幕墙铝框架与屋顶均压环相连。3、幕墙龙骨导通：在避雷带所在楼层的幕墙立柱应另用4mm厚钢板弯成“U”形后将伸缩缝上、下端用螺钉连接。1、按照幕墙施工图的要求安装1.5mm厚的镀锌防火托板，然后用防火密封胶对托板与立柱间的间隙予以密封。在托板上面安装100mm厚防火岩棉。2、防火板固定牢固，打胶美观,胶缝宽26mm。1、玻璃面板安装完成后，检查整个板面是否横平竖直，检查合格后填塞密封胶条进行打胶。2、所有注胶部位金属表面要用丙酮或专用清洁剂擦拭干净，不能用
13、湿布和清水擦洗，注胶部位表面必须干燥。3、沿胶缝位置粘贴胶带纸带，防止硅胶污染型材。4、要安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。5、注胶后用专用工具刮胶，使胶缝呈微凹曲面。6、注胶工作不能在风雨天进行，注胶也不宜在低于5的低温条件下进行。7、耐候硅酮嵌缝胶的施工厚度应介于3.5-4.5mm之间。8、胶缝的宽度按图纸确定，最小宽度为6mmo8、幕墙施工过程验收指引8. 1、框架玻璃幕墙施工工艺流程结构检查一工作面及三线移交一幕墙测量放线一点焊连接件一安装竖向及水平铝型材一1型材安装验收1一满焊连接件一避雷压环焊接一竖向型材接头打胶一底部防火板封闭一【验收前5道工序2】一玻璃板块安装、打胶一【玻璃板块安装施工质量验收3一层间板（含保温棉、防火棉）安装一【层间板隐蔽验收41一楼层间玻璃自上而下安装一【玻璃安装验收5一泛光照明及线条安装一【拆除外架前验收6一拆外架8.2、 框架玻璃幕墙验收标准及报验要求
