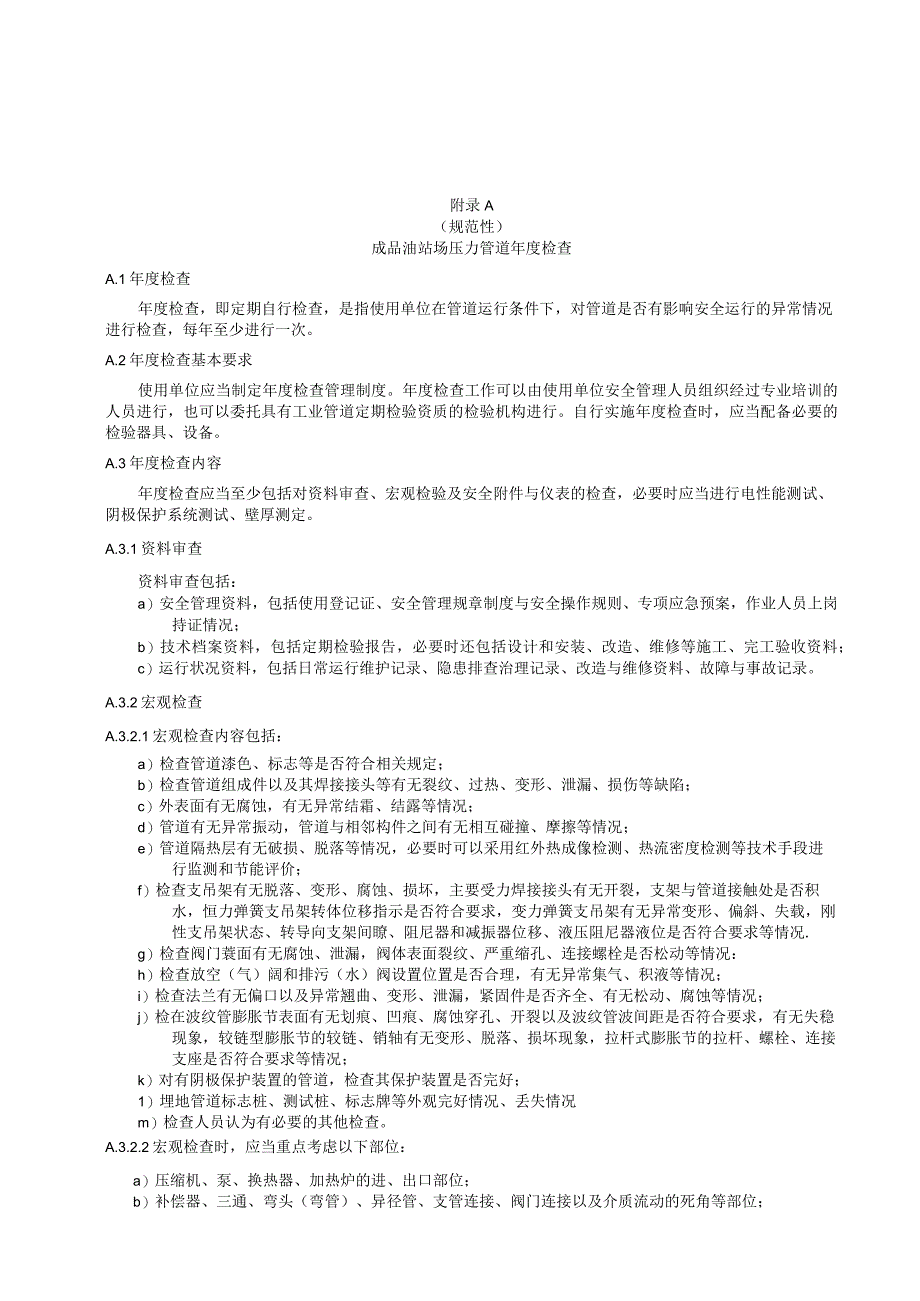

1、附录A（规范性）成品油站场压力管道年度检查A.1年度检查年度检查，即定期自行检查，是指使用单位在管道运行条件下，对管道是否有影响安全运行的异常情况进行检查，每年至少进行一次。A.2年度检查基本要求使用单位应当制定年度检查管理制度。年度检查工作可以由使用单位安全管理人员组织经过专业培训的人员进行，也可以委托具有工业管道定期检验资质的检验机构进行。自行实施年度检查时，应当配备必要的检验器具、设备。A.3年度检查内容年度检查应当至少包括对资料审查、宏观检验及安全附件与仪表的检查，必要时应当进行电性能测试、阴极保护系统测试、壁厚测定。A.3.1资料审查资料审查包括：a）安全管理资料，包括使用登记证、安
2、全管理规章制度与安全操作规则、专项应急预案，作业人员上岗持证情况；b）技术档案资料，包括定期检验报告，必要时还包括设计和安装、改造、维修等施工、完工验收资料；c）运行状况资料，包括日常运行维护记录、隐患排查治理记录、改造与维修资料、故障与事故记录。A.3.2宏观检查A.3.2.1宏观检查内容包括：a）检查管道漆色、标志等是否符合相关规定；b）检查管道组成件以及其焊接接头等有无裂纹、过热、变形、泄漏、损伤等缺陷；c）外表面有无腐蚀，有无异常结霜、结露等情况；d）管道有无异常振动，管道与相邻构件之间有无相互碰撞、摩擦等情况；e）管道隔热层有无破损、脱落等情况，必要时可以采用红外热成像检测、热流密度
3、检测等技术手段进行监测和节能评价；f）检查支吊架有无脱落、变形、腐蚀、损坏，主要受力焊接接头有无开裂，支架与管道接触处是否积水，恒力弹簧支吊架转体位移指示是否符合要求，变力弹簧支吊架有无异常变形、偏斜、失载，刚性支吊架状态、转导向支架间瞭、阻尼器和减振器位移、液压阻尼器液位是否符合要求等情况.g）检查阀门蓑面有无腐蚀、泄漏，阀体表面裂纹、严重缩孔、连接螺栓是否松动等情况：h）检查放空（气）阔和排污（水）阀设置位置是否合理，有无异常集气、积液等情况；i）检查法兰有无偏口以及异常翘曲、变形、泄漏，紧固件是否齐全、有无松动、腐蚀等情况；j）检在波纹管膨胀节表面有无划痕、凹痕、腐蚀穿孔、开裂以及波纹管

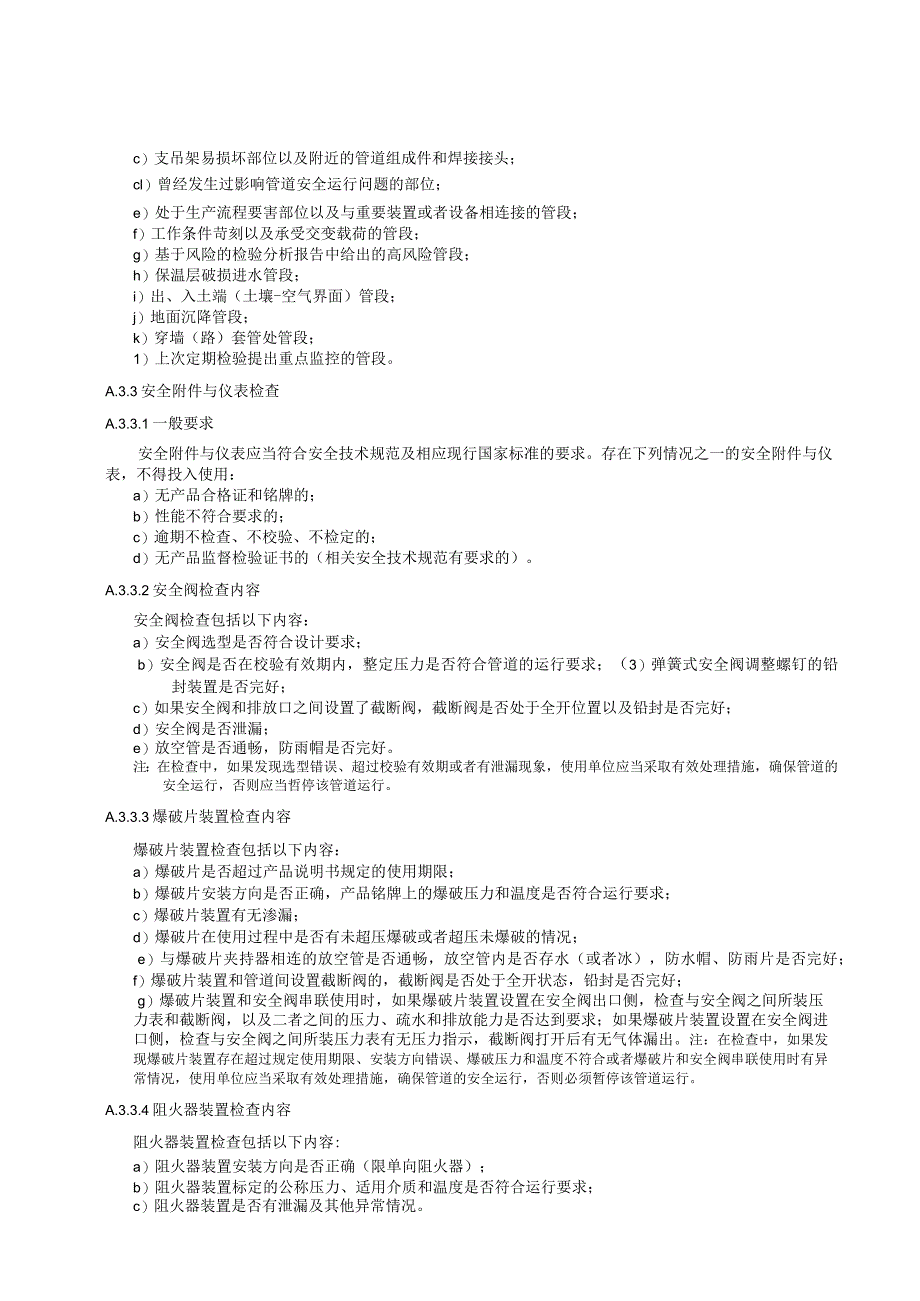

4、波间距是否符合要求，有无失稳现象，较链型膨胀节的较链、销轴有无变形、脱落、损坏现象，拉杆式膨胀节的拉杆、螺栓、连接支座是否符合要求等情况；k）对有阴极保护装置的管道，检查其保护装置是否完好；1）埋地管道标志桩、测试桩、标志牌等外观完好情况、丢失情况m）检查人员认为有必要的其他检查。A.3.2.2宏观检查时，应当重点考虑以下部位：a）压缩机、泵、换热器、加热炉的进、出口部位；b）补偿器、三通、弯头（弯管）、异径管、支管连接、阀门连接以及介质流动的死角等部位；c）支吊架易损坏部位以及附近的管道组成件和焊接接头；cl）曾经发生过影响管道安全运行问题的部位；e）处于生产流程要害部位以及与重要装置或者设
5、备相连接的管段；f）工作条件苛刻以及承受交变载荷的管段；g）基于风险的检验分析报告中给出的高风险管段；h）保温层破损进水管段；i）出、入土端（土壤-空气界面）管段；j）地面沉降管段；k）穿墙（路）套管处管段；1）上次定期检验提出重点监控的管段。A.3.3安全附件与仪表检查A.3.3.1一般要求安全附件与仪表应当符合安全技术规范及相应现行国家标准的要求。存在下列情况之一的安全附件与仪表，不得投入使用：a）无产品合格证和铭牌的；b）性能不符合要求的；c）逾期不检查、不校验、不检定的；d）无产品监督检验证书的（相关安全技术规范有要求的）。A.3.3.2安全阀检查内容安全阀检查包括以下内容：a）安全阀
6、选型是否符合设计要求；b）安全阀是否在校验有效期内，整定压力是否符合管道的运行要求；（3）弹簧式安全阀调整螺钉的铅封装置是否完好；c）如果安全阀和排放口之间设置了截断阀，截断阀是否处于全开位置以及铅封是否完好；d）安全阀是否泄漏；e）放空管是否通畅，防雨帽是否完好。注：在检查中，如果发现选型错误、超过校验有效期或者有泄漏现象，使用单位应当采取有效处理措施，确保管道的安全运行，否则应当哲停该管道运行。A.3.3.3爆破片装置检查内容爆破片装置检查包括以下内容：a）爆破片是否超过产品说明书规定的使用期限；b）爆破片安装方向是否正确，产品铭牌上的爆破压力和温度是否符合运行要求；c）爆破片装置有无渗漏
7、；d）爆破片在使用过程中是否有未超压爆破或者超压未爆破的情况；e）与爆破片夹持器相连的放空管是否通畅，放空管内是否存水（或者冰），防水帽、防雨片是否完好；f）爆破片装置和管道间设置截断阀的，截断阀是否处于全开状态，铅封是否完好；g）爆破片装置和安全阀串联使用时，如果爆破片装置设置在安全阀出口侧，检查与安全阀之间所装压力表和截断阀，以及二者之间的压力、疏水和排放能力是否达到要求；如果爆破片装置设置在安全阀进口侧，检查与安全阀之间所装压力表有无压力指示，截断阀打开后有无气体漏出。注：在检查中，如果发现爆破片装置存在超过规定使用期限、安装方向错误、爆破压力和温度不符合或者爆破片和安全阀串联使用时有异

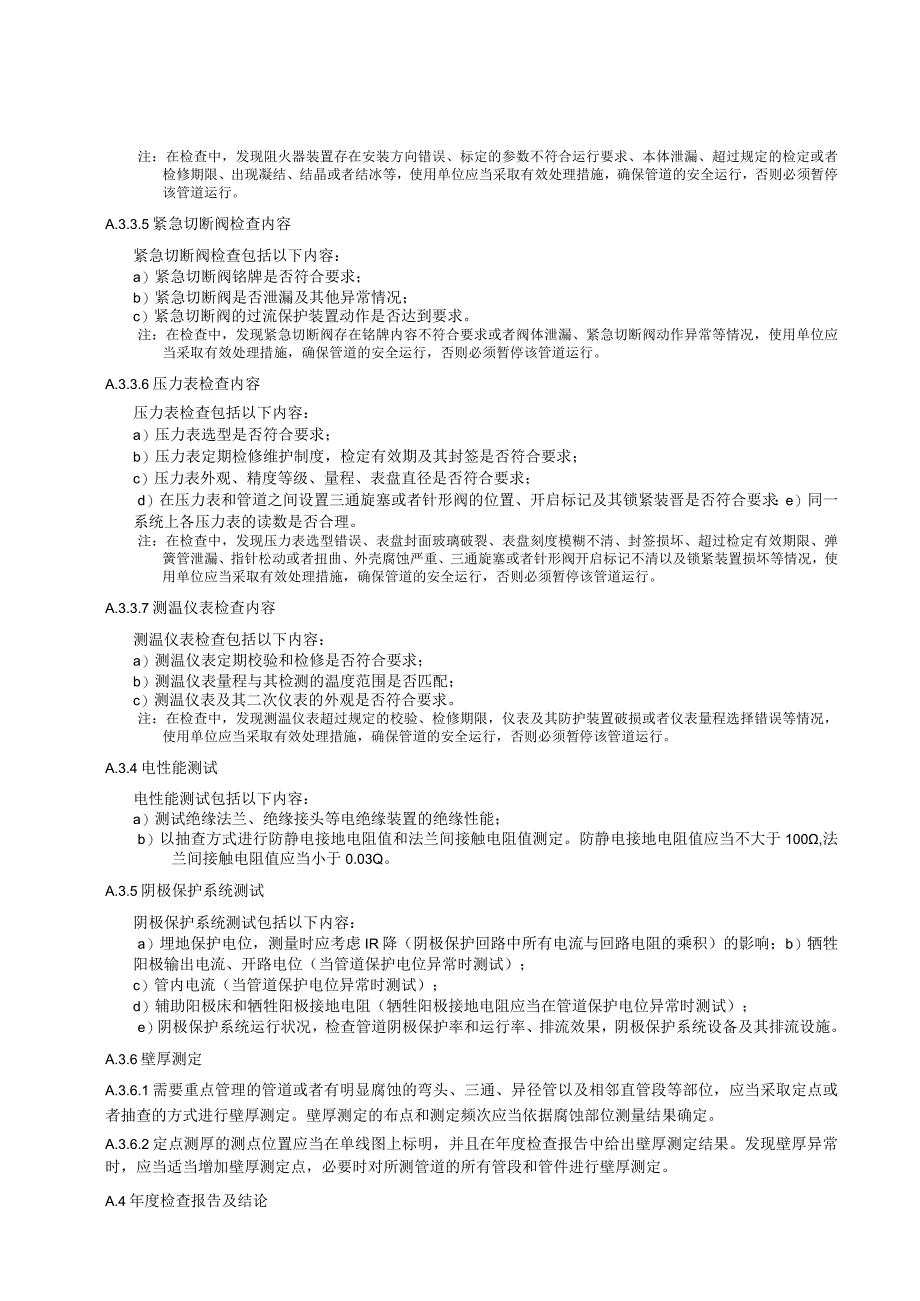

8、常情况，使用单位应当采取有效处理措施，确保管道的安全运行，否则必须暂停该管道运行。A.3.3.4阻火器装置检查内容阻火器装置检查包括以下内容:a）阻火器装置安装方向是否正确（限单向阻火器）；b）阻火器装置标定的公称压力、适用介质和温度是否符合运行要求；c）阻火器装置是否有泄漏及其他异常情况。注：在检查中，发现阻火器装置存在安装方向错误、标定的参数不符合运行要求、本体泄漏、超过规定的检定或者检修期限、出现凝结、结晶或者结冰等，使用单位应当采取有效处理措施，确保管道的安全运行，否则必须暂停该管道运行。A.3.3.5紧急切断阀检查内容紧急切断阀检查包括以下内容：a）紧急切断阀铭牌是否符合要求；b）紧
9、急切断阀是否泄漏及其他异常情况；c）紧急切断阀的过流保护装置动作是否达到要求。注：在检查中，发现紧急切断阀存在铭牌内容不符合要求或者阀体泄漏、紧急切断阀动作异常等情况，使用单位应当采取有效处理措施，确保管道的安全运行，否则必须暂停该管道运行。A.3.3.6压力表检查内容压力表检查包括以下内容：a）压力表选型是否符合要求；b）压力表定期检修维护制度，检定有效期及其封签是否符合要求；c）压力表外观、精度等级、量程、表盘直径是否符合要求；d）在压力表和管道之间设置三通旋塞或者针形阀的位置、开启标记及其锁紧装晋是否符合要求：e）同一系统上各压力表的读数是否合理。注：在检查中，发现压力表选型错误、表盘封
10、面玻璃破裂、表盘刻度模糊不清、封签损坏、超过检定有效期限、弹簧管泄漏、指针松动或者扭曲、外壳腐蚀严重、三通旋塞或者针形阀开启标记不清以及锁紧装置损坏等情况，使用单位应当采取有效处理措施，确保管道的安全运行，否则必须暂停该管道运行。A.3.3.7测温仪表检查内容测温仪表检查包括以下内容：a）测温仪表定期校验和检修是否符合要求；b）测温仪表量程与其检测的温度范围是否匹配；c）测温仪表及其二次仪表的外观是否符合要求。注：在检查中，发现测温仪表超过规定的校验、检修期限，仪表及其防护装置破损或者仪表量程选择错误等情况，使用单位应当采取有效处理措施，确保管道的安全运行，否则必须暂停该管道运行。A.3.4电
11、性能测试电性能测试包括以下内容：a）测试绝缘法兰、绝缘接头等电绝缘装置的绝缘性能；b）以抽查方式进行防静电接地电阻值和法兰间接触电阻值测定。防静电接地电阻值应当不大于100,法兰间接触电阻值应当小于0.03Q。A.3.5阴极保护系统测试阴极保护系统测试包括以下内容：a）埋地保护电位，测量时应考虑IR降（阴极保护回路中所有电流与回路电阻的乘积）的影响；b）牺牲阳极输出电流、开路电位（当管道保护电位异常时测试）；c）管内电流（当管道保护电位异常时测试）；d）辅助阳极床和牺牲阳极接地电阻（牺牲阳极接地电阻应当在管道保护电位异常时测试）；e）阴极保护系统运行状况，检查管道阴极保护率和运行率、排流效果，
12、阴极保护系统设备及其排流设施。A.3.6壁厚测定A.3.6.1需要重点管理的管道或者有明显腐蚀的弯头、三通、异径管以及相邻直管段等部位，应当采取定点或者抽查的方式进行壁厚测定。壁厚测定的布点和测定频次应当依据腐蚀部位测量结果确定。A.3.6.2定点测厚的测点位置应当在单线图上标明，并且在年度检查报告中给出壁厚测定结果。发现壁厚异常时，应当适当增加壁厚测定点，必要时对所测管道的所有管段和管件进行壁厚测定。A.4年度检查报告及结论A.4.1年度检查工作中，检查人员应当进行记录，检查工作完成后，应当分析管道使用安全状况，出具检查报告。按照以下要求作出年度检查结论，年度检查结论分为符合要求、基本符合要
13、求和不符合要求，具体规定如下：a）符合要求：指未发现影响安全使用的缺陷或者只发现轻度的、不影响安全使用的缺陷，可以在允许的参数范围内继续使用；b）基本符合要求：指发现一般缺陷，经过使用单位采取措施后能够保证管道安全运行，可以在监控条件下使用，并且在检查结论中，应当注明监控条件、监控运行需要解决的问题及其完成期限；c）不符合要求：指发现严重缺陷，不能保证管道安全运行的情况，不允许继续使用，必须停止运行或者由检验机构进行进一步检验。A.4.2年度检查由使用单位自行实施时，检查记录和年度检查报告应当由使用单位安全管理负责人或者授权的安全管理员审查批准。A. 4.3使用单位应当将年度检查报告及其记录（
14、单项报告）存档保存，保存期限至少到下一个定期检验周期。附录B（规范性）测厚原则要求B.1管件测厚抽样比例8.1.1 弯头、三通和异径管的抽查比例见表B.1。表B.1弯头、三通和异径管的抽查比例管道级别GClGC2弯头（弯管）、三通和异径管230%220%8.1.2 对于上述被抽查的每个管件，测厚位置不应少于3处。8.1.3 上述被抽查管件与直管段相连的焊接接头直管段一侧应进行厚度测量,测厚位置不应少于4处。8.1.4 检验人员认为必要时，对其余直管段进行厚度抽查。8.1.5 发现管道壁厚有异常情况时，应在附近增加测点，并确定异常区域大小，必要时，可适当提高整条管线的测厚抽查比例。B.2易腐蚀和
