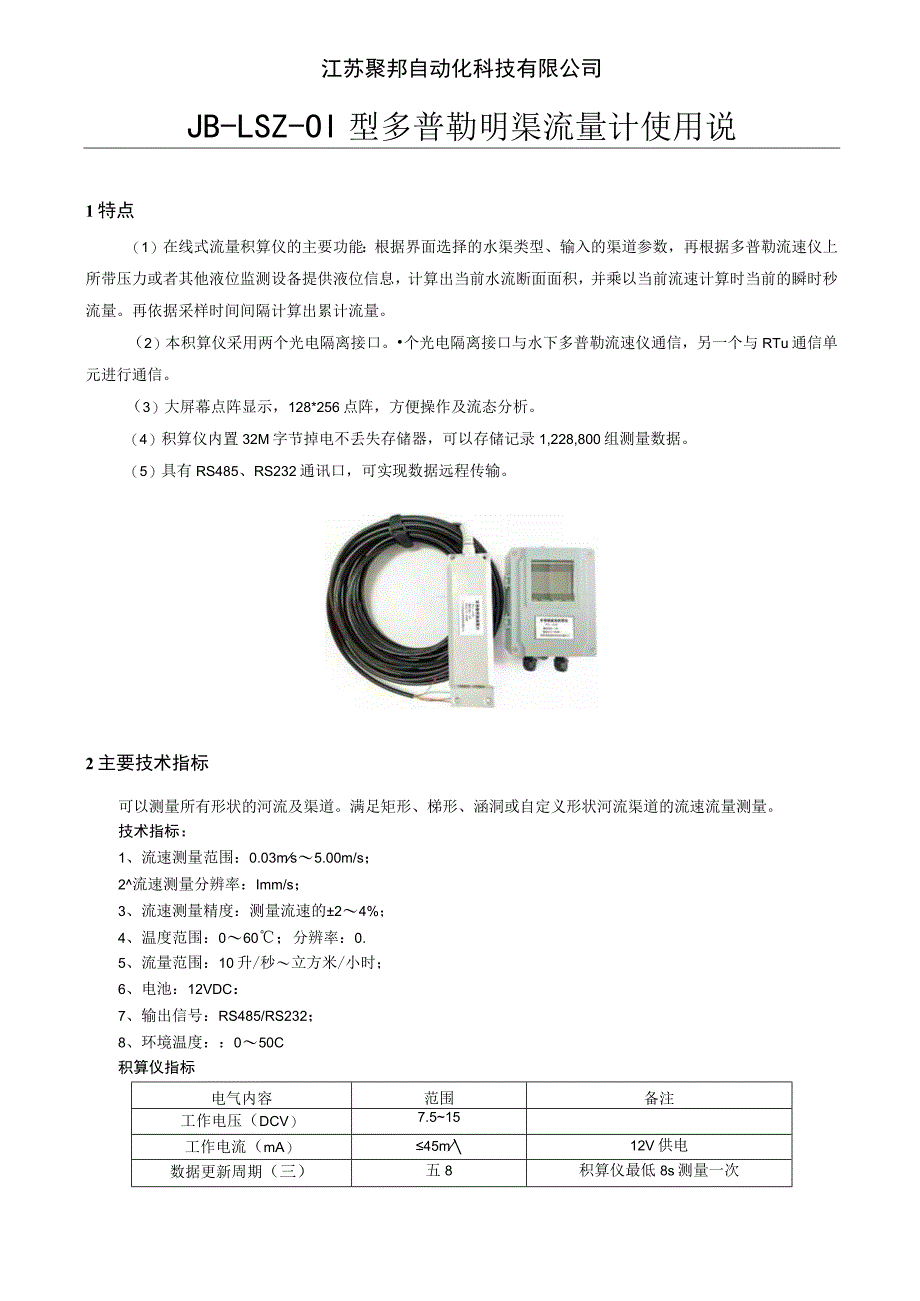

1、江苏聚邦自动化科技有限公司JB-LSZ-OI型多普勒明渠流量计使用说1特点(1)在线式流量积算仪的主要功能:根据界面选择的水渠类型、输入的渠道参数,再根据多普勒流速仪上所带压力或者其他液位监测设备提供液位信息,计算出当前水流断面面积,并乘以当前流速计算时当前的瞬时秒流量。再依据采样时间间隔计算出累计流量。(2)本积算仪采用两个光电隔离接口。个光电隔离接口与水下多普勒流速仪通信,另一个与RTu通信单元进行通信。(3)大屏幕点阵显示,128*256点阵,方便操作及流态分析。(4)积算仪内置32M字节掉电不丢失存储器,可以存储记录1,228,800组测量数据。(5)具有RS485、RS232通讯口,

2、可实现数据远程传输。2主要技术指标可以测量所有形状的河流及渠道。满足矩形、梯形、涵洞或自定义形状河流渠道的流速流量测量。技术指标:1、流速测量范围:0.03ms5.00m/s;2流速测量分辨率:Imm/s;3、流速测量精度:测量流速的24%;4、温度范围:060;分辨率:0.5、流量范围:10升/秒立方米/小时;6、电池:12VDC:7、输出信号:RS485/RS232;8、环境温度:050C积算仪指标电气内容范围备注工作电压(DCV)7.515工作电流(mA)45m12V供电数据更新周期(三)五8积算仪最低8s测量一次3外形图及功能键说明本机使用大屏幕128*256屏,显示全中文菜单,每次修

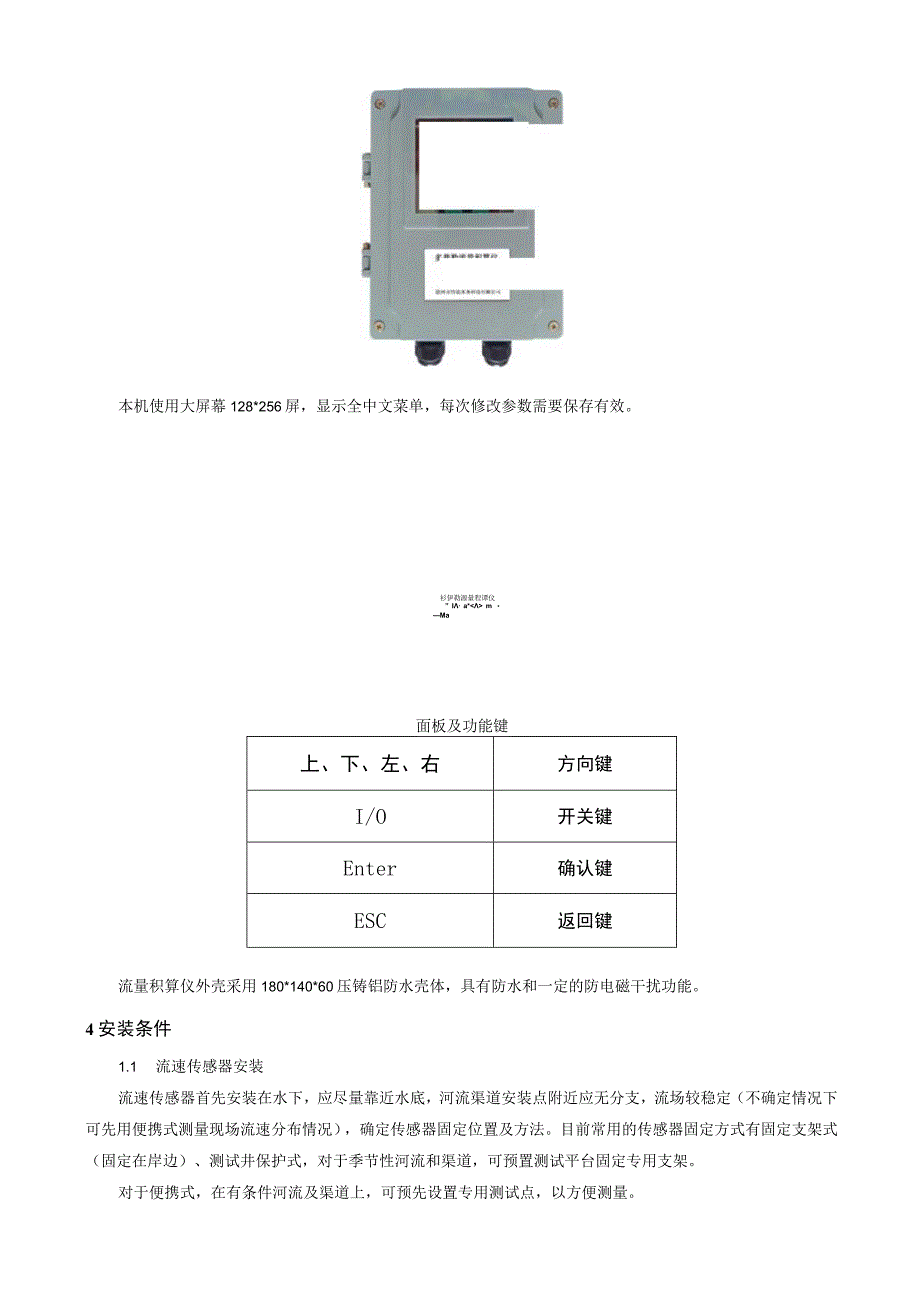

3、改参数需要保存有效。衫伊勒源量程谭仪” I a* m Ma面板及功能键上、下、左、右方向键I/O开关键Enter确认键ESC返回键流量积算仪外壳采用180*140*60压铸铝防水壳体,具有防水和一定的防电磁干扰功能。4安装条件1.1 流速传感器安装流速传感器首先安装在水下,应尽量靠近水底,河流渠道安装点附近应无分支,流场较稳定(不确定情况下可先用便携式测量现场流速分布情况),确定传感器固定位置及方法。目前常用的传感器固定方式有固定支架式(固定在岸边)、测试井保护式,对于季节性河流和渠道,可预置测试平台固定专用支架。对于便携式,在有条件河流及渠道上,可预先设置专用测试点,以方便测量。4. 2流量

4、积算仪主机安装在选型前要求确定现场电源供电情况需预先告知厂家,可选AC220V(功率20W),DC12V(功率8瓦),太阳能供电(需选择功率150瓦太阳能板,以便长期阴雨天气供电)。野外安装时,可配相应仪表箱。(有工程塑料防暴、防水型,不锈钢外壳型,钢板喷塑外壳型)在线多普勒可配GSM,GPRS,CDMA通讯。在确定方案前,需确认现场通讯信号是否满足要求。其它不确定因素,请与厂家联系。5功能设置4.1 开机自动进入测量界面时间:2020-04-1222:。3:47流速m/s温度:00.。度液位:04.400m秒流量:m3s翠计:OOOoOOOOoOOO.00m3第一行:当前时间;第二行:当前瞬

5、时平均流速;温度;第三行:当前水位,单位:米;第四行:瞬时流量,单位立方米/秒:第五行:正向累计流量,单位:立方米在面板上按ESC键,则进入主界面,如图主界面-1参数设置2.采集数据3.数据导出4.2 功能参数的设置在主界面上,选择“参数设置”,进入设置选择菜单。定正定隔设间间速位道址样地采12 3 4 5 65. 2.1使用时间设置时间设定日期12。2。-。4-12时间310:27:28输入时间信息,按Enter确认。5. 2.2流速修正流速修正系数。默认:OLOOO,注意这是一个比例系数。流速系数设定值Ta5. 2.3液位补偿液位补偿补偿值:140m说明:部分压力传感器无法安装测量到渠道底

6、部。实际液位=压力传感器测量值+传感器到底部的距离需要输入液位补偿值=传感器到底部的距离按Enter键确认。5. 2.4渠道参数设置选择“渠道选择”,进入设置选择菜单-1矩形剖面2 .梯形剖面3 .圆形剖面已选类型:梯形剖面(1)选择渠道类型:点击“矩形剖面”按钮进入矩形剖面界面输入矩形渠道宽度按Enter键确认。(2)选择梯形剖面进入梯形参数输入输入斜坡左岸和右岸与水平面的夹角和渠底宽度,按Enter键确认。(3)选择圆形剖面,在键盘上输入圆形渠道剖面半径按Enter键确认。5.2.5通讯地址设置输入ModbUS地址,按Enter键确认。出厂默认地址为01。5.2.6采样时间设置“采样间隔”

7、表示连续两次测量的时间间隔。单位:秒。输入要设置的采样间隔,设置完成后按Enter键确认。采样间隔设置.间隔:OOlOS6数据导出和删除当需要把流速计算仪器对存储的数据进行导出或者删除时,从注菜单中,选择“数据导出”。存储数据导出.-L导出数据2.清除数据6.1导出数据进入导出界面,按ENTER。RS232开始输出所存储的数据。按ENTER键进行传输6.2清除数据该操作是对存储器里的数据进行彻底清除,会把累计流量清零,这个操作是不可恢复的。所以操作前要三思。数据清除实际是对大容量存储器进行格式化,所以会耗费几分钟时间,在格式化器件不要断电打断。存储记录数据是否删除?是请按ENTER键否请按ES

8、C键7积算仪接口连接说明12VINGNDGND12V0UT485A1485B1485A2485B24853485B3D2C0MD2NCD2N0VCC2GNDVCCGND232RXD232TXDGND12VlN、GND:电源入,连接外部电源输入直流电压范围:8V18V。GND.12V0UT:电源出,连接多普勒流速仪电源正极和负极(正极:红色线、负极:黑色线)。485A2、485B2:连接多普勒流速仪探头的485总线AB(A:蓝色线、B:黄色线)。485A3、485B3:外部连接积算仪的485通信接口。其他接口保留。8仪器装箱清单LSZ型流量计1套1.SZ型积算仪1套产品使用说明书及产品合格证1份
