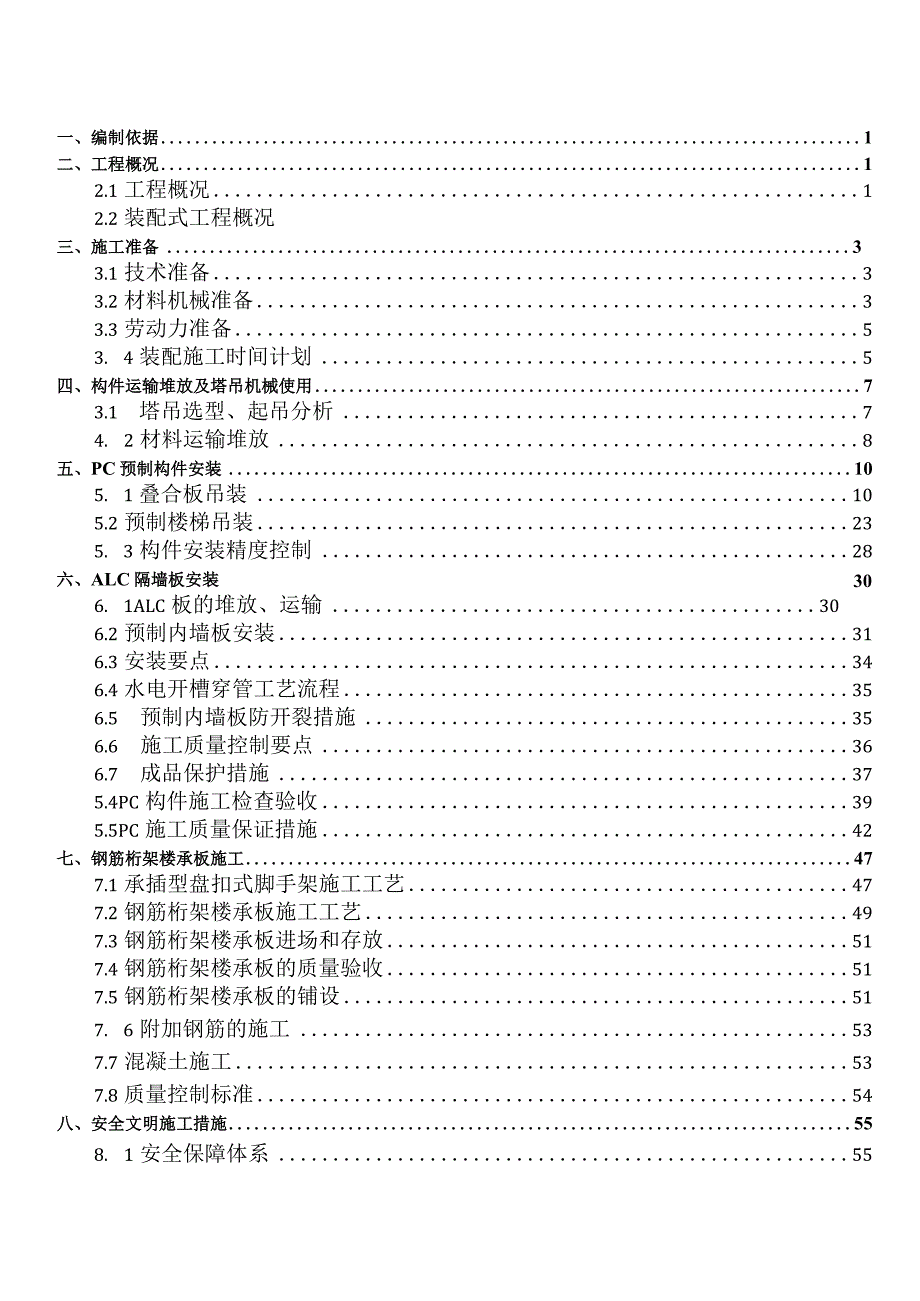

1、装配式工程专项施工方案装配式工程专项施工方案编制:审核：审批：一、编制依据1二、工程概况12.1工程概况12.2装配式工程概况三、施工准备33.1技术准备33.2材料机械准备33.3劳动力准备53. 4装配施工时间计划5四、构件运输堆放及塔吊机械使用73.1 塔吊选型、起吊分析74. 2材料运输堆放8五、PC预制构件安装105. 1叠合板吊装105.2预制楼梯吊装235. 3构件安装精度控制2830六、ALC隔墙板安装6. 1ALC板的堆放、运输306.2预制内墙板安装316.3安装要点346.4水电开槽穿管工艺流程356.5 预制内墙板防开裂措施356.6 施工质量控制要点366.7 成品保
2、护措施375.4PC构件施工检查验收395.5PC施工质量保证措施42七、钢筋桁架楼承板施工477.1承插型盘扣式脚手架施工工艺477.2钢筋桁架楼承板施工工艺497.3钢筋桁架楼承板进场和存放517.4钢筋桁架楼承板的质量验收517.5钢筋桁架楼承板的铺设517. 6附加钢筋的施工537.7混凝土施工537.8质量控制标准54八、安全文明施工措施558. 1安全保障体系558. 2安全管理措施558. 3起重运输机械安全技术措施568 .4施工机具及工器具使用安全措施579 .5PC构件吊装安全措施578. 6预防防雷、触电事故的技术措施58九、应急预案599. 1应急预案的目的和原则591
3、0. 2应急救援责任制及组织机构599.3救援路线62一、编制依据序号类别名称编号1国家混凝土结构工程施工质量验收规范GB50204-20152墙体材料应用统一技术规范GB50574-20103建筑工程施工质量验收统一标准GB50300-20134塔式起重机安全规程GB5144-20125装配式混凝土建筑技术规程GB/T51231-20166混凝土结构工程施工规范GB50666-20117行业高层建筑混凝土结构技术规程JGJ3-20108装配式混凝土结构技术规程JGJ1-20149建筑施工高处作业安全技术规范JGJ80-201610钢筋桁架楼承板JG/T368-201211地方装配式混凝土建筑
4、结构技术规程DBJ15-107-201612组合楼板设计与施工规范CECS273:201013图集预制钢筋混凝土板式楼梯15G367-114装配式混凝土结构连接节点构造（2015年合订本）G310T215公司XX枢纽区块综合开发项目结构设计总说明/16XX枢纽区块综合开发项目施工组织设计/二、工程概况1.1 工程概况工程名称：XX枢纽区块综合开发项目XX人工智能产业园及安置配套工程安置房工程地理位置：安置房工程地处XX枢纽区块外围西侧，位于XX区XX镇官坦东路西侧，XX大道南侧，励业路东侧。建设单位：监督单位：设计单位：监理单位：勘察单位：施工单位：合同总工期：2019年5月10日至2024年
5、5月8日（总日历天数1825天）。工程规模：C地块总建筑面积40.2万肝，主要包括16栋高层住宅及其配套设施、1栋幼儿园及托儿所，住宅为地下二层，地上32层，地下面积约14.6万行，计容总建筑面积约25.2万肝，容积率2.75,安置户数2232套。2. 2装配式工程概况本项目采用装配式设计的住宅楼栋为C1#楼CI6#楼，其中C1#楼、C2#楼、C9#楼、CI4#楼CI6#楼采用3#构件（按照户型图编号），C7#楼和C8#楼采用4#构件，C3#楼C6#楼、C10#楼CI3#楼采用5#构件，本工程标准层房间楼板采用叠合板，卫生间位置采用钢筋桁架楼承板，内隔墙非砌筑采用ALC墙板工艺施工。三、施工准
6、备3.1技术准备技术准备是施工准备的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成生命、财产和经济的巨大损失。因此必须认真地做好技术准备工作。具体有如下内容：1、项目开工前，项目部技术负责人编制预制构件吊装专项施工方案，吊装过程严格按照施工方案执行。2、依据预制构件吊装专项方案，做好施工员和项目班组吊装技术交底、安全教育工作，做到成员熟悉预制构件安装工艺，认识安全操作细节，了解构件安装步骤，知道施工难点及解决方法。3、组织现场施工人员熟悉吊装图纸及施工流程。4、装配式施工前，技术负责人组织各管理人员、施工人员、作业班组就装配式施工配合、疑点难点开技术交流会，做到每个成员熟悉施
7、工流程，了解班组配合施工点。3. 2材料机械准备在施工前准备好PC结构施工的物资，避免在施工的过程中因为物资问题而影响施工进度和质量。根据施工预算、工程施工方法和施工进度，拟定材料、预制构件、施工机具和工艺设备等物资的需要量计划;根据各种物资需求量计划，组织货源，确定加工、供应地点和供应方式；签订物资供应合同，根据各种物资的需要量计划和合同，拟运输计划和运输方案，按照施工总平面布置图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行堆放。吊装材料计划表序号工具数量备注1钢梁1根L=6000mm2钢丝绳2根022、2米4根16、8米3卸扣2个5T10个2.5T4吊爪8个2.5T5吊钩8个
8、1.5-2T6电锤2把7电动扳手2把8撬棍2根9斜支撑2XNN为一层的外挂板、内墙、隔墙数量10自攻螺丝8X斜撑数量可重复使用，备货2层11靠尺1把2M12硬塑垫块不同厚度的若干13电焊机1台14对讲机3台15吊架1副3. 3劳动力准备在工程开工前做好劳动力准备，建立拟建工程项目的领导机构，建立精干有经验的施工队组，集结施工力量、组织劳动力进场，做好向施工队组、工人进行施工技术交底，同时建立健全各项管理制度，管理人员施工机构。吊装前向塔吊司机、信号工、吊装工人做好技术、安全交底，确保构件吊装过程有序安全进行，防止盲目、无章做业。根据构件的安装要求，进行构件吊装专门培训，规范操作顺序，增强施工人
9、员的操作质量意识。标准层单元吊装人员配置计划工种数量人员分布工作内容塔吊司机13塔吊驾驶信号工26作业面1人，卸车点1人塔吊起重、落点的指挥安装队长6作业面负责预制构件安装整个过程指挥与管控安装工30作业面及卸车点卸车点一人负责构件挂钩起吊，作业面四人负责预制构件的扶正、安装、就位3.4装配施工时间计划项目计划于2022年2月进行首个标准层吊装。预制构件深化、模具设计工作在标准层施工前3个月开始进行，预制构件的生产工作在标准层施工前1个月开始进行，预制构件的生产工作从收到正式的构件图纸起45天内完成首批PC构件供货，后续构件生产1-2天，养护4-5天。标准层施工之前，预制构件完成至少2层的预制
10、构件生产工作，标准层计划6天一层。项目装配式施工开始时间计划表序号楼栋号装配开始层吊装开始时间吊装顶层时间备注1C1#楼第二层2022年2月18日2022年9月24日2C2#楼第二层2022年2月24日2022年9月30日3C3#楼第二层2022年3月10日2022年10月14日4C4#楼第二层2022年3月10日2022年10月14日5C5#楼第二层2022年3月16日2022年10月20日6C6#楼第二层2022年2月18日2022年9月24日7C7#楼第二层2022年2月24日2022年9月30日8C8#楼第二层2022年3月2日2022年10月6日9C9#楼第二层2022年3月30日2
11、022年11月3日10Cl0#楼第二层2022年4月2日2022年11月6日11C11#楼第二层2022年3月19日2022年10月23日12CI2#楼第二层2022年3月30日2022年11月3日13CI3#楼第二层2022年4月22日2022年11月26日14Cl4#楼第二层2022年2月18日2022年9月24日15CI5#楼第二层2022年2月18日2022年9月24日16CI6#楼第二层2022年2月24日2022年9月30日各栋标准层施工进度计划时间任务第一天7:00-11:30爬架爬升、楼层清理、测量放线、焊定位筋、钢筋及安装材料吊运14:00-20:00PC构件吊装（下层楼梯）
12、第二天7:00-11:3014:00-20:00墙柱钢筋绑扎及水电预埋及验收第三天7:00-11:3014:00-20:00现浇墙柱铝模安装及验收笫四天7:00-11:30现浇楼板支撑架搭设及现浇梁板铝模安装14:00-20:00现浇楼板支撑架搭设及现浇梁板铝模安装、PC构件吊装（叠合楼板）笫五天7:00-11:30PC构件吊装（昼一L14:00-20:00梁板钢筋绑扎、水电管线预埋.7:00-11:30梁板钢筋绑扎、水电管线预埋14:00-20:00浇筑建凝土四、构件运输堆放及塔吊机械使用41塔吊选型、起吊分析考虑到构件吊装起重量需覆盖全楼层，并考虑预制构件现场堆放及运输车的停放位置，现场布
