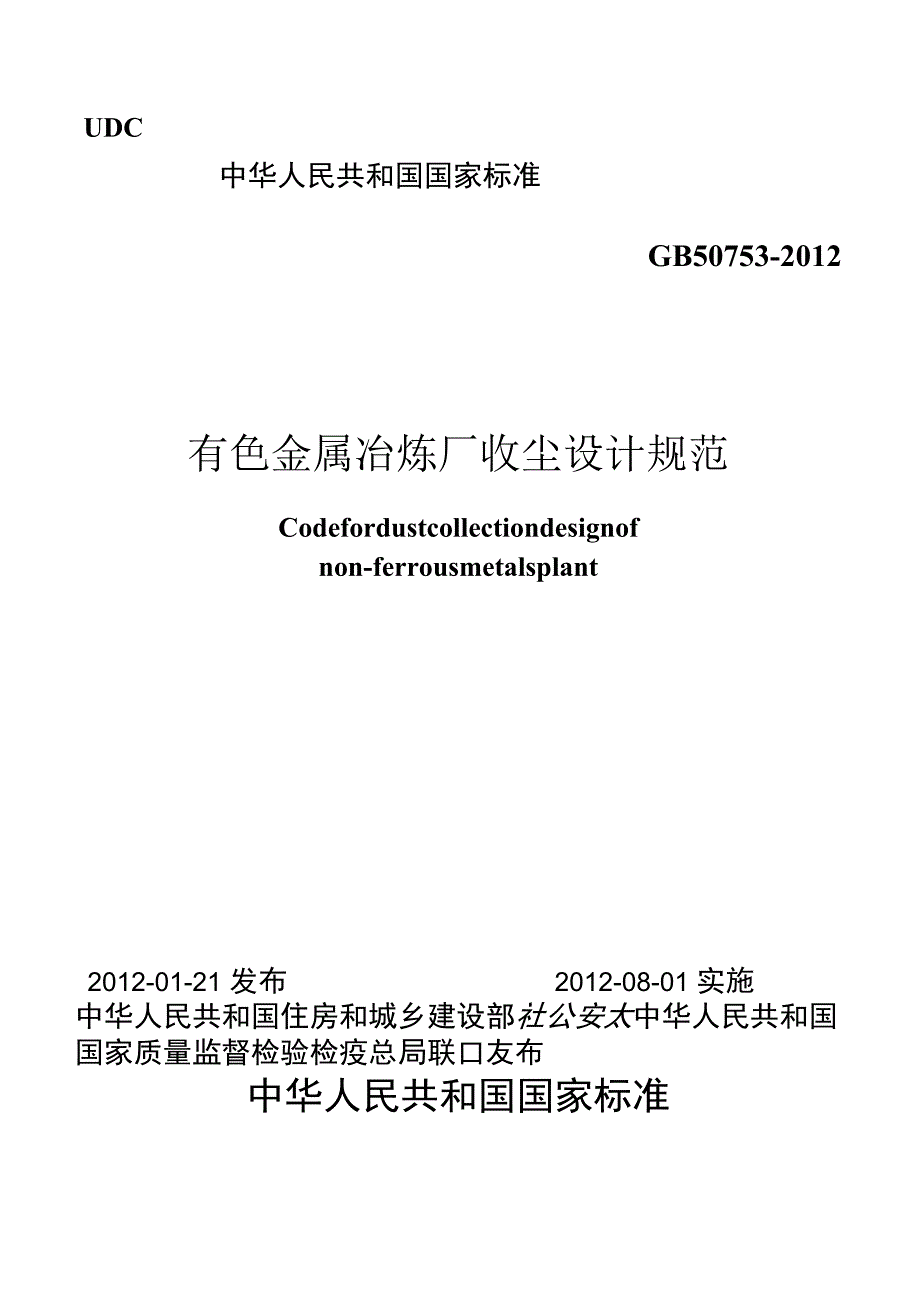

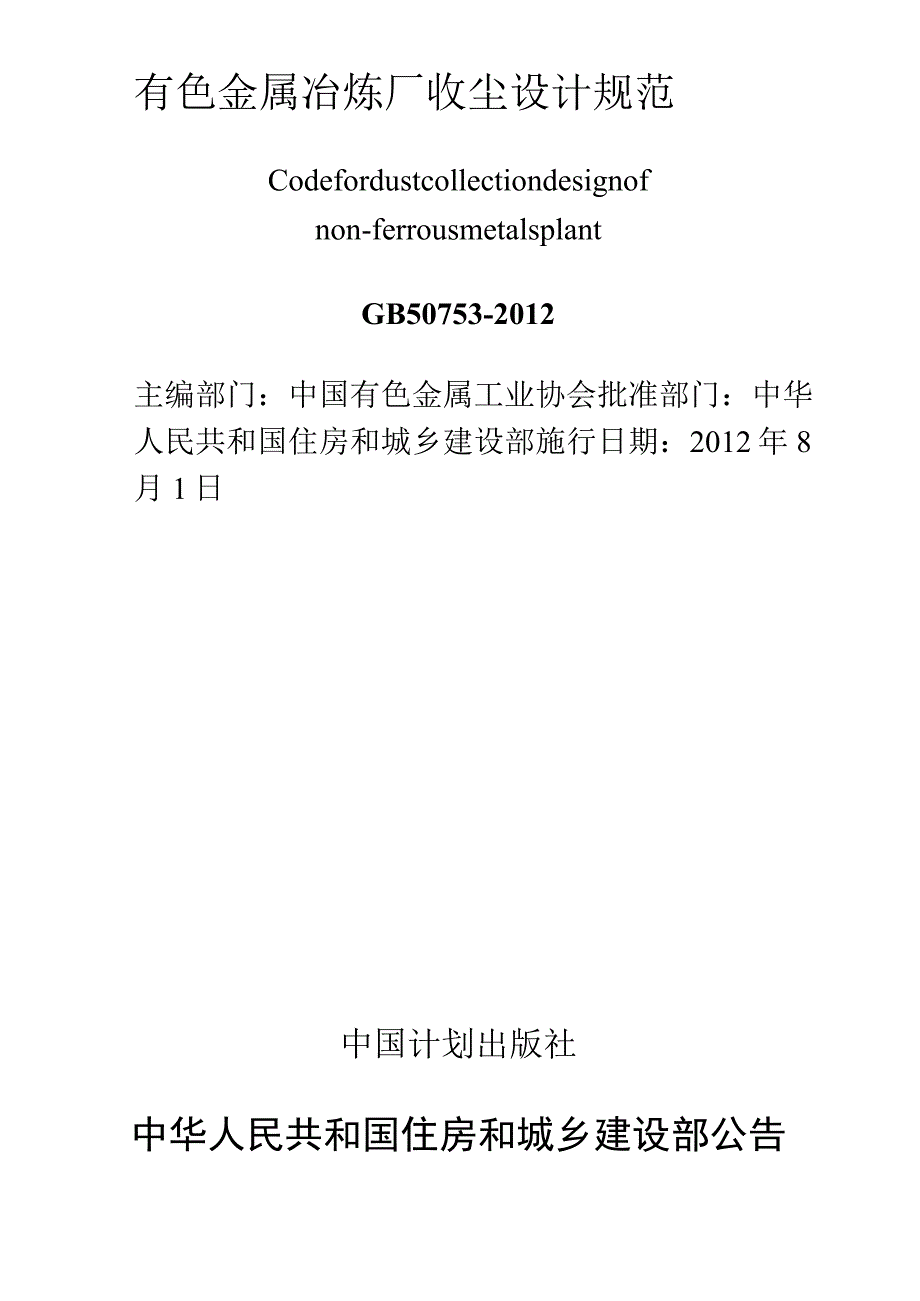

1、UDC中华人民共和国国家标准GB50753-2012有色金属冶炼厂收尘设计规范Codefordustcollectiondesignofnon-ferrousmetalsplant2012-01-21 发布2012-08-01 实施中华人民共和国住房和城乡建设部社公安太中华人民共和国国家质量监督检验检疫总局联口友布中华人民共和国国家标准有色金属冶炼厂收尘设计规范Codefordustcollectiondesignofnon-ferrousmetalsplantGB50753-2012主编部门：中国有色金属工业协会批准部门：中华人民共和国住房和城乡建设部施行日期：2012年8月1日中国计划出版

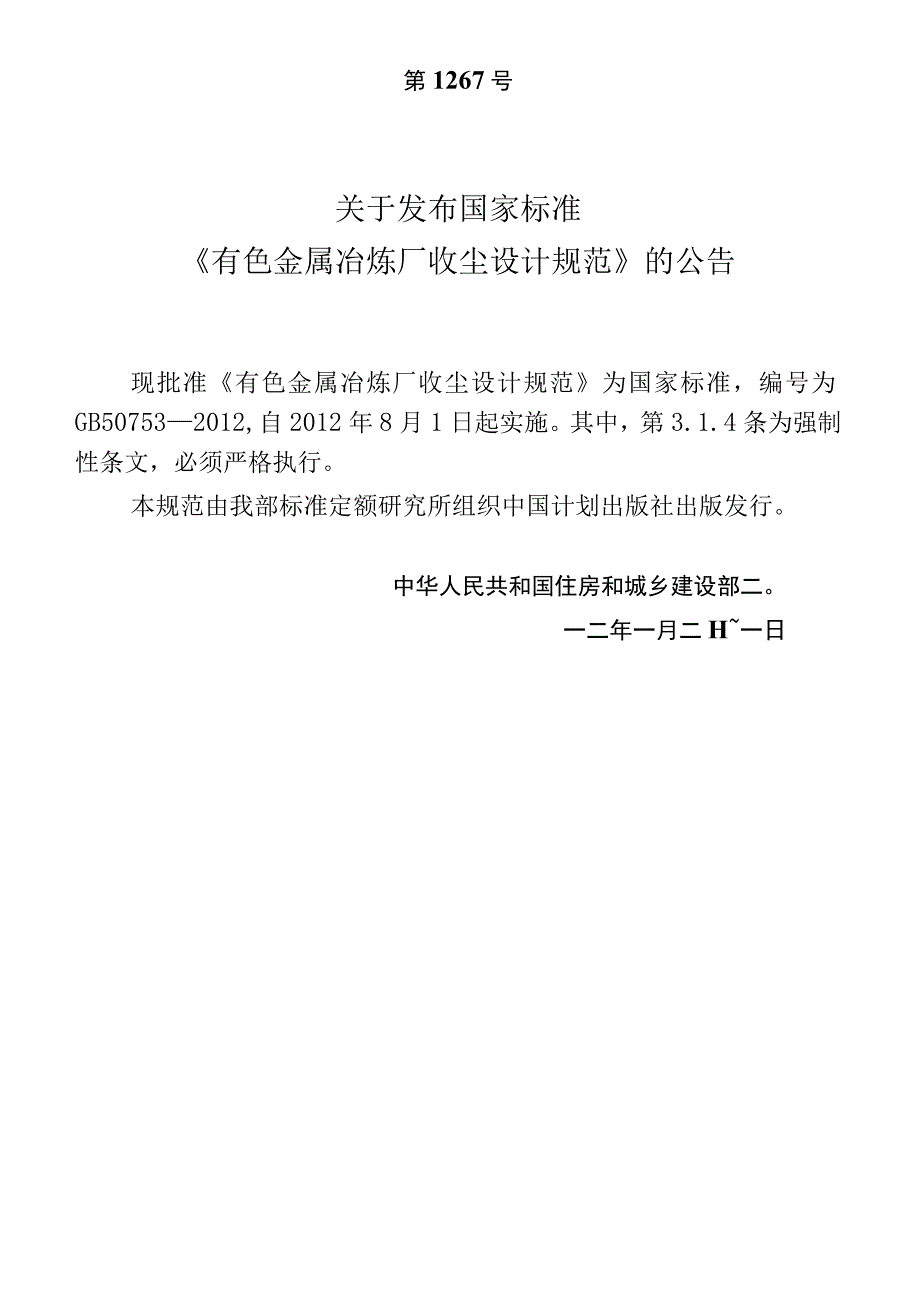

2、社中华人民共和国住房和城乡建设部公告第1267号关于发布国家标准有色金属冶炼厂收尘设计规范的公告现批准有色金属冶炼厂收尘设计规范为国家标准，编号为GB507532012,自2012年8月1日起实施。其中，第3.1.4条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二。一二年一月二H一日本规范是根据原建设部关于印发2006年工程建设标准规范制订、修订计戈H第二批）的通知（建标（2006）136号）的要求,由中国恩菲工程技术有限公司会同有关单位共同编制而成。本规范在编制过程中，编制组进行了深入调查研究，在认真总结近年来有色金属冶炼厂
3、收尘的设计经验和技术进步的基础上，通过反复讨论，并广泛征求了有关设计、科研、生产等单位的意见，最后经审查定稿。本规范共分7章及3个附录，主要内容包括：总则、术语和符号、工艺流程、收尘工艺设计及设备选择、设备配置、烟尘输送、管道与烟囱等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国有色金属工业工程建设标准规范管理处负责日常管理，由中国恩菲工程技术有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请将意见和建议寄给中国恩菲工程技术有限公司（地址：北京市复兴路12号，邮政编码：100038）,以便供今后修订时参考。本规范主
4、编单位、参编单位、主要起草人和主要审查人：主编单位：中国恩菲工程技术有限公司（原中国有色工程设计研究总院）参编单位：沈阳铝镁设计研究院有限公司中国瑞林工程技术有限公司泰兴市电除尘设备厂大连碧海环保设备有限公司主要起草人：王金华陈生吴永玉主要审查人：王忠实张志凌闵焕新张青慧李允斌康吉成李恒石韩安玲赵科松章颂泰刘迅杨海峰曲正武乔章黄春官目次1总则(1)2术语和符号(2)2.1 术语(2)2.2 符号(3)3工艺流程(5)1.1 1一般规定(5)1.2 物料干燥(6)1.3 铜冶炼(6)1.4 镇冶炼(7)1.5 铅冶炼(8)1.6 锌冶炼(9)1.7 锡冶炼(10)1.8 铝冶炼(11)1.9 9
5、/口(13)3. 10铜再生冶炼(14)4. 11冶炼渣中碑的回收(14)4收尘工艺设计及设备选择(16)5. 11l(16)5.2 收尘设备(18)5.3 冷却设备(20)5.4 风机(20)5设备配置(22)6. 1At(22)5.2收尘设备(22)5.3冷却设备(24)5.4 风机(24)5.5 排灰装置(25)6烟尘输送(26)6.1气力输送(26)6.2机械输送(28)7管道与烟囱(30)附录A烟气露点温度的相关计算(32)附录B收尘系统阻力相关计算(33)附录C烟气冷却相关计算(35)本规范用词说明(37)、引用标准名录(38)附：条文说明(39)Contents1 General
6、provision(1)2 Termsandsymbols(2)2. 1Terms(2)3. 2Symbals(3)3 Processflow(5)3.1 1Generalrequirement(5)3.2 Marerialdry(6)3.3 Coppersmelt(6)3.4 4NickeIsmelt(7)3.5 1.eadsmelt(8)3.6 Zincsmelt(9)3.7 Tinsmelt(10)3.8 Aluminiumsmelt(11)3.9 Magnesiumandtitaniumsmelt(13)3.10 10Copperregenerationsmelt(14)3.11 11
7、Arsenicreclaimfromsmeltslag(14)4 Technicaldesignandequipmentchoice(16)4.1 1Generalrequirement(16)4.2 Dustcollectionequipment(18)4.3 Gascoolingequipment(20)4.4 Fans(20)5 Equipmentarrangement(22)5 .1Generalrequirement(22)6 .2Dustcollectionequipment(22)5.3Gasclingequipment(24)1.4 Fans(24)1.5 Dedustequi
8、pment(25)6 Dustconveying(26)6. 1Pneumaticconveying(26)7. 2MachanicaIconveying(28)7 Ductandstack(30)Appendix A Dewpointtemperaturecalculation(32)Appendix B Systemresistancecalculation(33)Appendix C Gascoolingcalculation(35)Explanationofwordinginthiscode(37)1.istofquotedstandards(38)Addition:Exp1anati
9、onofprovisions(39)1总则.o.为统一有色金属冶炼厂收尘工艺设计技术要求，促进技术进步，保证设计质量，提高经济效益，保护环境，节能减排，制定本规范。1.0.2本规范适用于新建、改建和扩建的有色金属冶炼厂收尘设计。1.0.3有色金属冶炼厂分期建设时，收尘设计应全面考虑，合理安排，既要满足前期生产的需要，又应考虑总体建设的合理性。1.0.4在有色金属冶炼厂收尘设计中，应采用先进的设计方法和手段，提高设计质量和控制工程造价。选择收尘工艺流程时应进行多方案比较，宜采用经过验证的新技术、新工艺、新设备，密切结合工程具体情况，做到安全可靠、经济适用、先进合理。1.0.5收尘工艺设计中应充分
10、利用余热、回收物料。1.0.6收尘系统收下的烟尘，应防止造成二次污染。有利用价值的烟尘应采取回收或综合利用的措施，没有利用价值的烟尘应采取妥善处理措施。1.0.7收尘系统在设计、施工、运行过程中，应按照国家有关规定，采取各种防护措施保护人身安全和健康。1.0.8有色金属冶炼厂收尘设计除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1 术语2.1.1 烟气fluegas火法冶炼过程中产生的含有烟尘等污染物的气体。2.1.2 烟尘比电阻dustresistivity单位面积的粉尘在单位厚度时的电阻值。2.1.3 收尘dustcollection将烟气中的粉尘与气体分离的工艺过程。
11、2.1.4 含尘浓度dustconcentration单位体积气体中所含有的粉尘质量。2.1.5 收尘效率collectionefficiency单位时间内，收尘器捕集到的粉尘质量占进入收尘器的粉尘质量的百分比。2.1.6 气力输送pneumaticconveying利用气流通过管道输送物料的方式。2.1.7 袋式收尘器bagfilter利用由过滤介质制成的袋状或简状过滤元件来捕集含尘气体中粉尘的收尘器。2.1.8 电收尘器electrostaticprecipitator利用高压电场对荷电粉尘的吸附作用，把粉尘从气体中分离出来的收尘器。2.1.9 干式收尘dry-typecollection
12、不使用液体捕集含尘气体中粉尘的工艺过程。2.1.10 0湿式收尘wetseparation利用液体的洗涤作用使粉尘从含尘气体中分离出来的工艺过程。2.1.11 电场风速precipitatorgasvelocity电收尘器单位时间内处理的烟气量和电场流通面积的比值。22驱进速度dustdriftvelocity荷电粉尘在电场力作用下向阳极板表面运动的速度。2.1.13 过滤风速filtrationvelocity含尘气流通过滤料有效面积的表观速度。2.1.14 喷雾冷却器spraycooler向烟气中喷入经气体雾化或机械雾化的液体，利用液体的汽化潜热降低烟气温度的装置。2.1.15 反电晕ba
13、ckcorona沉积在集尘极表面的高比电阻粉尘层内部的局部放电现象。2.1.16 电晕闭塞coronablock当电场中的烟尘浓度达到某一极值时，在静电屏蔽作用下使电晕电流儿乎降到零的现象。2.1.17 露点温度dewpointtemperature在大气压力一定某含湿量下的未饱和空气因冷却达到饱和状态时的温度。2.1.18 传热系数heattransfercoefficient在稳态条件和物体两侧的冷热流体之间单位温差作用下，单位面积通过的热流量。2.2 符号Qc工况下的烟气量(11)3h);Qo标况下的烟气量(NnI3h);T烟气温度();T-空气温度();C烟气含尘浓度(gN11)3);
14、G捕集到的烟尘量(kgh);P系统压力（Pa）;P系统阻力（Pa）;K漏风率（%）;q烟气降温设施散热量（kjh）;F”一收尘器或冷却器的面积（in?）；A电收尘器收尘极板面积（11）2）;V烟气流速ms（mmin）;n所选用的收尘设备效率（%）;N-电动机功率（kW）;n电动机每分钟转速（rmin）;D管道或管件内径（mm）;DN管道或管件的公称直径（mm）;管道或管件外径（mm）;W一单位时间内耗水量（th）;w烟尘在电收尘器内的驱进速度（ms）;Tm平均温度（）;Ta烟气露点温度（C）;T一烟气和冷却介质的温度差（）;c烟气比热容kJ（N?）;k传热系数W（11）2）;Pc工况下烟气密度（kgm3）;P一标况下烟气密度（kgN113）；m,混合比（kg物料kg
