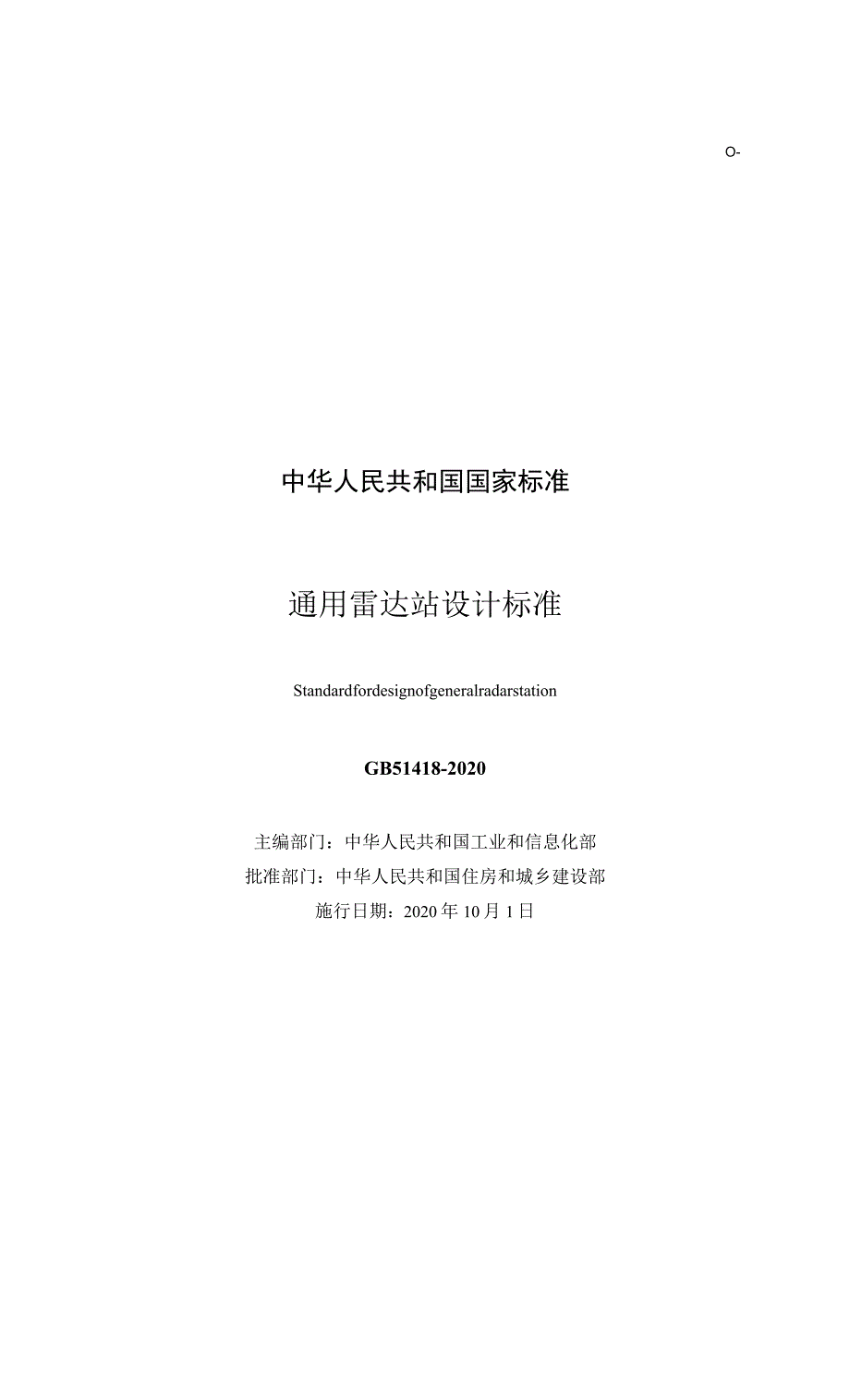

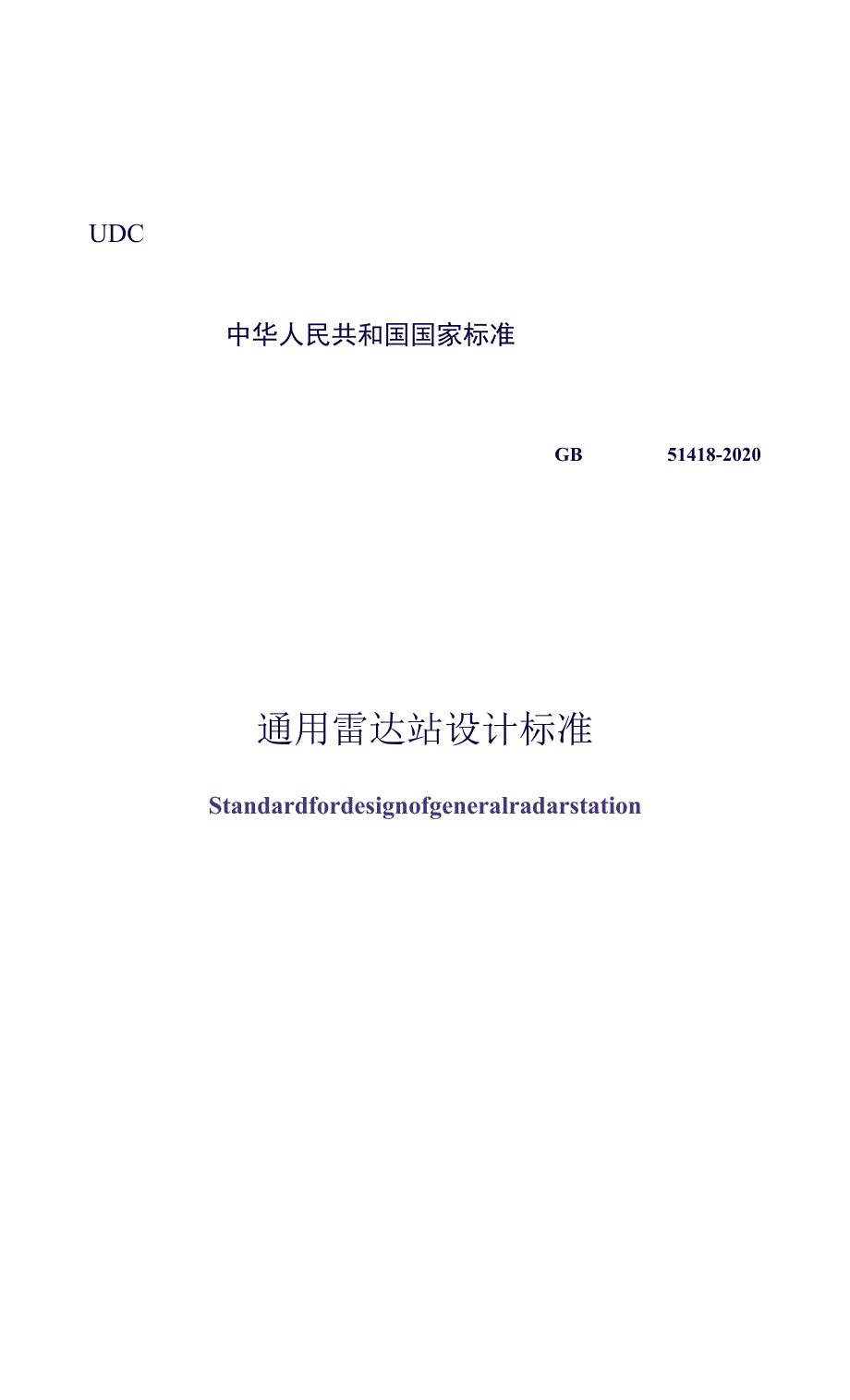

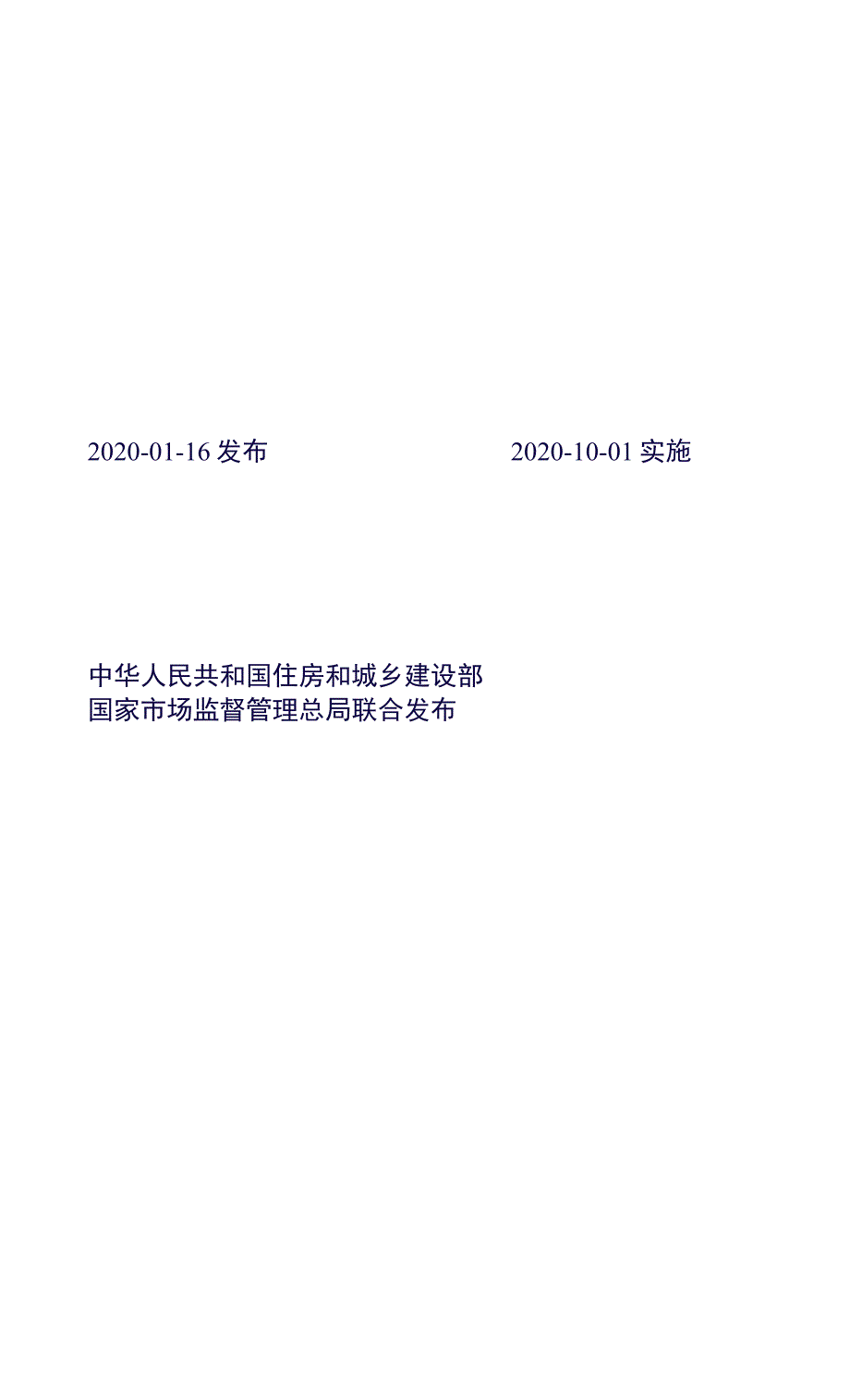

1、UDC中华人民共和国国家标准GB51418-2020通用雷达站设计标准Standardfordesignofgeneralradarstation2020-01-16发布2020-10-01实施中华人民共和国住房和城乡建设部国家市场监督管理总局联合发布O-中华人民共和国国家标准通用雷达站设计标准StandardfordesignofgeneralradarstationGB51418-2020主编部门：中华人民共和国工业和信息化部批准部门：中华人民共和国住房和城乡建设部施行日期：2020年10月1日中国计划出版社2020北京中华人民共和国住房和城乡建设部公告2020年第37号住房和城乡建设部关
2、于发布国家标准通用雷达站设计标准的公告现批准通用雷达站设计标准为国家标准，编号为GB514182020,自2020年10月1日起实施。其中，第4.0.7条为强制性条文，必须严格执行。本标准在住房和城乡建设部门户网站(mohurd.)公开，并由住房和城乡建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2020年1月16日-XX.-1刖三本标准是根据住房和城乡建设部关于印发2014年工程建设标准规范制订、修订计划的通知（建标（2013）169号）的要求，由工业和信息化部电子工业标准化研究院、南京恩瑞特实业有限公司会同有关单位共同编制而成。本标准在编制过程中，编制组对我
3、国通用雷达站设计要求等进行了调研，根据通用雷达站设计多年来积累的经验，并参照相关标准，在广泛征求意见的基础上，进行了反复讨论和修改，最后经审查定稿。本标准的主要技术内容是：总则、术语、通用雷达站分类及构成、雷达设备布置、场地选择和总平面布局、建筑与结构、通信与供电、给排水与消防、暖通与空调、监控与安防、雷电防护。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责日常管理，由南京恩瑞特实业有限公司负责具体技术内容的解释。本标准在执行过程中，请各单位注意总结经验，积累资料，如发现需要修改或补充之处，请将意见和建议寄送南京
4、恩瑞特实业有限公司（地址：江苏省南京市江宁将军大道39号，邮编：211106）O本标准主编单位：工业和信息化部电子工业标准化研究院南京恩瑞特实业有限公司本标准参编单位：上海民航新时代机场设计研究院中国民用航空华北地区空中交通管理局中国电子科技集团公司第十四研究所中国科学院大气物理研究所1安徽四创电子股份有限公司成都中电锦江信息产业有限公司南京理工大学南京欧文达科技工程有限公司本标准主要起草人员：李忱谈洪杜宝强杨银凤薛长立杜益甄广炬周建华孙兆军段树郑斯平方文贵牛忠文贺立新王青蔡承翰关象石朱晓华本标准主要审查人员：朱亚杰李玉书陈大任周建伟林光闫宏涛宁军张增太王元光康小勇目次1 总则(1)2 术语(
5、2)3 通用雷达站分类及构成(3)4雷达设备布置(5)5 场地选择和总平面布局(8)5. 1场地选择(8)5.2总平面布局(8)6建筑与结构(10)6. 1一般规定(10)6.2 雷达天线塔基础(10)6.3 雷达用房及辅助用房(11)7通信与供电(14)8给排水与消防(16)9暖通与空调(10监控与安防(1.1 1一般规定(18)1.2 环境和电力监控系统(18)1.3 安全防范系统(19)11雷电防护(21)本标准用词说明(23)引用标准名录(24)附：条文说明(25)Contents1 Generalprovisions(1)2 Terms(2)3 Stationtypeclassifi
6、cationandConstimtion(3)4 Radarequipmentarrangement(5)5 Siteselectionandgenerallayout(8)5.1 Siteselection(8)5.2 Generallayout(8)6 Architectureandstructure(10)6.1 1Generalprovisions(10)6.2 Radartowerfoundation(10)6.3 Radarroomandauxiliaryrm(11)7 Communicationandpowersupply(14)8 Watersupplyanddrainagea
7、ndfirefighting(16)9 .Heating,ventilationandairconditioning(17)10 Monitoringandsecurity(18)10.1 Generalprovisions(18)10.2 Environmentandpowermonitoringsystem(18)11 .Securityguardsystem(19)12 1.ightningprotection(21)Explanationofwordinginthisstandard(23)1.istofquotedstandards(24)21.0.1为规范通用雷达站工程的设计内容和
8、深度，提高该类工程的设计水平，达到技术先进、节约能源、保护环境、经济合理和确保质量，制定本标准。1.0.2本标准适用于新建、扩建和改建通用雷达站的设计。1.0.3通用雷达站设计除应执行本标准外，尚应符合国家现行有关标准的规定。2.0.1通用雷达站generalradarstation是指为满足各类民用雷达的使用要求，保证雷达运转、值守所建设的建（构）筑物、场地和雷达设备的统称。2.0.2天气雷达weatherradar是利用云雾、雨、雪等降水粒子对电磁波的散射和吸收特性，探测降水空间分布的一种探测设备。2.0.3风廓线雷达windprofilerada是通过向高空发射不同方向的电磁波束，接收并
9、处理这些电磁波束因大气垂直结构不均匀而返回的信息，进行高空风场探测的一种遥感设备。2.0.4一次监视雷达primarysurveillanceradar是通过发射电磁波进行探测，利用空中目标的回波信号发现目标，并进行参数测量获取距离、方位和相对速度信息的一种主动式监视雷达。2.0.5二次监视雷达SeCondarysurveillanceradar是通过地面询问机发射询问信号，并接收空中装有机载应答设备的飞行器发出的应答信号，继而获知飞行器各类信息的监视雷达。2.0.6场面监视雷达surfacemovementradar是通过发射电磁波进行探测，利用目标的回波信号发现场面目标的雷达，包括机场监视
10、雷达、港口监视雷达。2.0.7天线罩radome具有良好的电磁波穿透特性，用于保护雷达天馈系统免受外部环境影响的薄壳结构，多为截球体。23通用雷达站分类及构成3.0.1通用雷达站主要应包括气象雷达站、空管监视雷达站和场面监视雷达站三种类型，各类站型适用的典型雷达宜按照表3.0.1选择。表3.0.1各类站型适用的典型雷达序号雷达站类型适用典型雷达1气象雷达站天气雷达、风廓线雷达2空管监视雷达站空管一次监视雷达、空管二次监视雷达3场面监视雷达站场面监视雷达3.0.2通用雷达站应由设备、建（构）筑物和场地构成，并应符合下列规定：1通用雷达站的设备，应由雷达设备和辅助设施构成。雷达设备宜包括室外单元、
11、室内设备。辅助设施宜包括天线罩、供配电设备、给排水消防设备、暖通设备、通信网络设备、雷电防护设施、接地设施、安防与环境监控等设施。2通用雷达站的建（构）筑物，宜由雷达天线平台、雷达用房、辅助用房和附属用房组成。雷达站建（构）筑物的分区，宜结合雷达站的总体布置统一规划。分区内设备的布置应符合表3.0.2的要求。表3.0.2通用雷达站分区设备布置序号分区区内主要设备1雷达天线平台雷达天线塔天线罩、天馈伺系统2雷达天线场天馈线系统、户外机柜、屏蔽网3雷达用房雷达机房主机系统、显示终端监控室监控设备、本地监控终端、原始扫描信号终端、机房监控终端3续表3.0.2序号分区区内主要设备3雷达用房不间断电源室
12、不间断电源（含免维护电池）设备备件室雷达备件维修室设备维修4辅助用房高、低压配电室高压配电、变压器、低压配电设施发电机室柴油发电机组储油间（罐）油箱及存储油桶5附属用房传达室、值班用房、学习室、厨房、卫生间、值班宿舍、库房、车库3通用雷达站的场地宜由站内道路、停车位、绿地等构成。4雷达设备布置4.0.1雷达天线的架设方式应满足探测要求。4.02雷达天线可选择高台或平地的架设方式（图4.0.2-1和图4.0.2-2）0Iiiiiiiiiiiiii图4.0.2-1高台架设方式示意图1.天馈伺系统；2天线罩；3接闪器；4一天线机房；5雷达塔平台；6一桥架；7-主机系统；8雷达机房；9一监控系统；10
13、监控室；11一航空障碍灯；12葫芦吊；13GPS天线5图4.0.2-2平地架设方式示意图地面；2一接闪器；3-屏蔽网；4一天线阵面；5一户外机柜；6一主机系统；7一显示终端；8雷达机房4.0.3通用雷达站的气候环境，应满足雷达设备探测和运转的要求。当温度、湿度、风速和盐雾浓度等气候环境不满足要求时，宜增加天线罩。通用雷达站所在地区的平均最大风速超过表4.0.3的规定时，应加装天线罩。表4.0.3雷达站加装天线罩的风速要求(ms)分类最小风速气象雷达18空管监视雷达25场面监视雷达414.0.4当环境最大阵风速度大于65ms时，应向天线罩供应商提出特殊设计要求。雷达站风环境条件应按所在地区气象资
14、料确定。4.0.5加装天线罩时，天线罩中心宜与天线旋转中心重合。4.0.6户外机柜需要安装基础时，应按其技术要求进行设计。4. 0.7雷达天线塔、雷达机房、变配电室工作区域必须配置门禁。雷达天线塔内天线工作区域应设置紧急制动联动装置。4.1 .8通用雷达站的雷达机房机柜平面布置，应符合现行国家标准数据中心设计规范GB50174的有关规定。4.2 .9雷达主机系统机柜的位置，应满足波导口对准波导窗口的要求。64.0.10通用雷达站机房内电缆应敷设在金属屏蔽桥架内，宜强弱电分开布放，并应符合现行国家标准综合布线系统工程设计规范GB50311的有关规定。WWW5场地选择和总平面布局5.1 场地选择5.1.1 通用雷达站的站址，宜选择在地势相对较高的地区，并应避开地震带、洪涝区、地质灾害多发区。5.1.2 通用雷达站宜选择周边空旷的地区。探测要求的覆盖范围内不宜有影响探测效果的障碍物。5.1.3 新建通用雷达站不得影响周边既有合法设施的运行。5.1.4 通用雷
