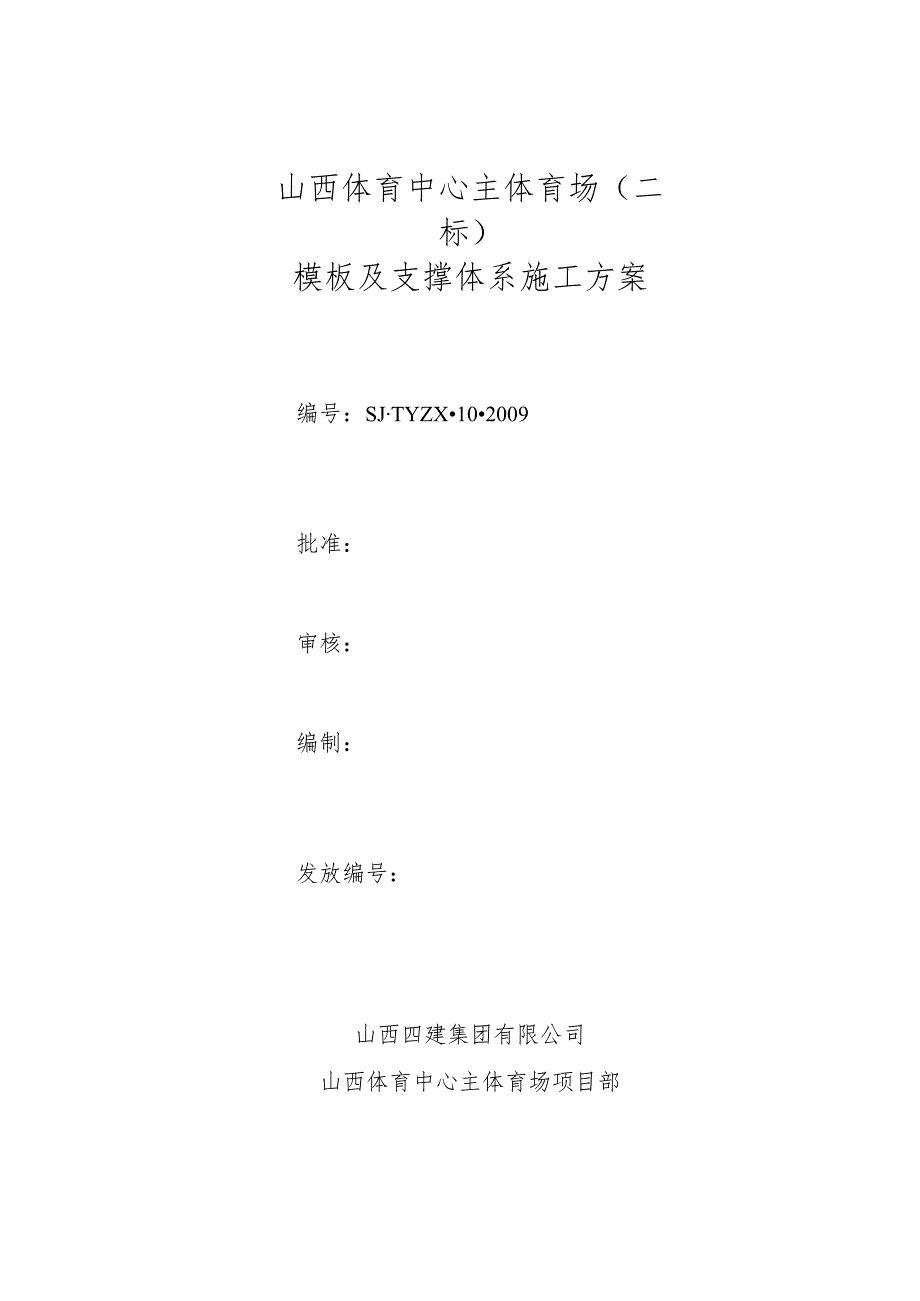

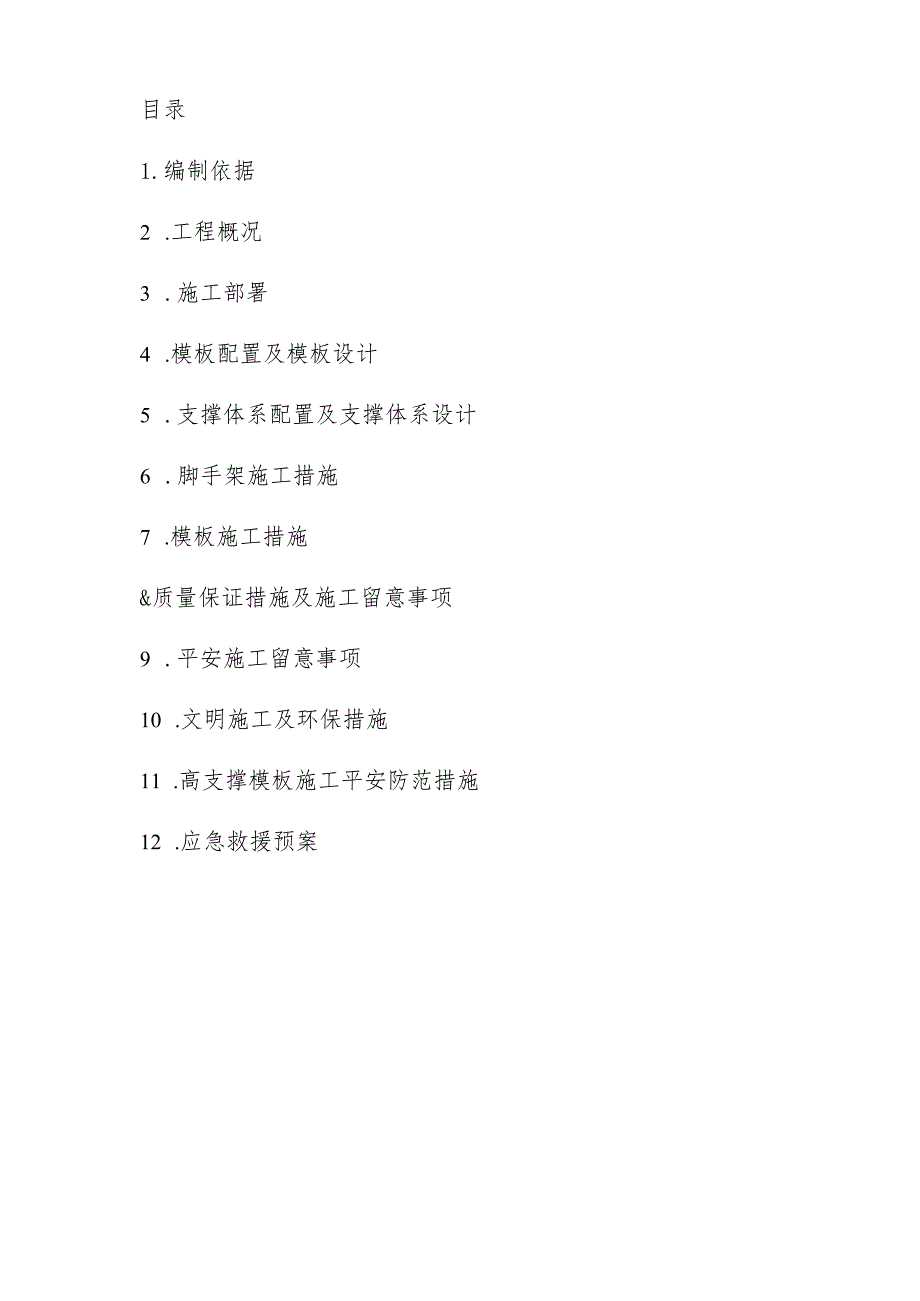

1、山西体育中心主体育场（二标）模板及支撑体系施工方案编号：SJTYZX102009批准：审核：编制：发放编号：山西四建集团有限公司山西体育中心主体育场项目部二00九年七月目录1.编制依据2 .工程概况3 .施工部署4 .模板配置及模板设计5 .支撑体系配置及支撑体系设计6 .脚手架施工措施7 .模板施工措施&质量保证措施及施工留意事项9 .平安施工留意事项10 .文明施工及环保措施11 .高支撑模板施工平安防范措施12 .应急救援预案1、编制依据1. 1山西体育中心主体育场施工图纸；1.2 山西四建集团有限公司企业标准质量、环境及职业健康平安管理手册、质量、环境及职业健康平安管理程序文件汇编；1
2、.3 建筑安装工程施工工艺标准；1.4 主要规程规范、标准、名称编号:规范名称编号建筑工程施工质量验收统一标准GB50300-2001工程测量规范GB50026-2007建筑工程资料管理规程DBJ01-51-2003建筑施工平安检查标准JGJ59-99混凝土结构工程施工质量验收规范GB50204-2002建筑结构荷载规范GB50009-2001（2006版）建筑施工计算手册江正荣著建筑施工手册建筑施工扣件式钢管脚手架平安技术规范JGJ130-2001混凝土结构设计规范GB50010-2002建筑施工碗扣式钢管脚手架平安技术规范JGJ166-2008建筑工程施工平安管理标准DBJ04-253-2
3、007建筑施工脚手架好用手册杜荣军著建筑施工模板平安技术规范JGJ162-2008木结构设计规范钢结构设计规范GB50017-2003本方案的计算采纳中国建筑科学探讨院建筑工程探讨所研发的PKPM软件进行计算。2.工程概况2.1设计概况见下表1建筑面积(in?)总建筑面积90066m22层数5层3层高(m)1层6.7502层4.2003层4.2004层4.8005层3.96总高(m)55.542注：五层结构层高最高处为14.967m4结构形式基础桩基础桩承台埋深-3.2m、-2.7m,承台顶标高-L5m主体框架剪力墙结构5抗震设防等级一级平安等级一级6结构断面尺寸基础承台厚度mm1700、12
4、00剪力墙厚度mm600、550、350、500、450、250柱断面mm方柱：700X700；圆柱：800、1000.1200.1400、1700梁断面mm600X900600X1000800X1800最大跨度(1111n)134071000026000楼板厚度mm1207楼梯结构形式现浇梁板式楼梯8后浇带设置8283轴、8687轴、9091轴、9495轴、23轴、67轴、1011轴、1415轴、1819轴、2223轴、2627轴、3031轴、3435轴间径向设置；CD轴、FK轴间环向设置2. 2现场状况山西体育中心位于太原市滨河西路西侧，新晋祠路东侧，机场大道南3km处，主体育场位于体育中
5、心北侧偏东方向，为一困难体育建筑，本方案为主体育场（二标）即西区，现场模板加工区及模板存放区位于施工现场内环道路内侧，详细位置见平面布置图。3施工部署2.2 流水段的划分：依据主体育场工程平面布置及工期要求，施工时依据设计图中后浇带及通道位置自然划分成四个施工区域，每个区域又以各自后浇带为界划分三个施工段，每个施工段面积大致相等，在施工中本区域的三个施工段组织流水施工。四个施工区段组织平行施工。区段划分部位木工人数项目部负责人劳务管理队负责人第一区段23-34轴120人畅利明吉顺当其次区段11-22轴150人李余刘学青第三区段95-10轴140人冯君伟吴迪第四区段83-94轴120人韩定杰闫玉
6、辉3.2材料打算材料名称、规格、数量和进场时间见附表。进入现场的主要构配件须有产品质量合格证，供应商应配套供应钢管、零件、铸件、扣件等材质、产品性能检验报告。构配件进场后重点检查以下部位质量：钢管壁厚、焊接质量、外观质量；各种扣件外观质量（包括不得有锈迹、裂纹、气孔等及拧紧力矩达到要求时的外观质量）；可调底座材质及丝杆直径、与螺母协作间隙等。用力矩扳手抽检扣件拧紧力矩，扣件拧紧力矩不应小于40Nm,且不应大于65N.m04模板配置及模板设计4.1. 板配置依据本工程各构件混凝土的特点，模板体系的选用详见下表：部位模板工程方案承台、地梁、局部筏板采纳240厚砖胎模剪力墙采纳18厚多层板，40mX
7、90木杨背楞，48钢管脚手架、14的对拉螺栓加固.框架柱圆柱采纳定型钢模，由专业厂家依据图纸设计定制方柱采纳18厚多层板，40mmX90mm木杨背楞，48钢管柱箍；1460Omm的对拉螺栓加固电梯井混凝土墙采纳电梯井筒模，由模板生产厂家依据图纸设计定型制做主、次梁采纳18厚多层板，40mmX90mm木彷背楞，48钢管及碗扣式钢管脚手架支撑；梁高60OnIm加一排中141000的对拉螺栓加固。600V梁高WlOOOmm,加三排141000的对拉螺栓加固。梁高1800mm,加五排141000的对拉螺栓加固看台梁板18mm厚多层板4.2模板设计4.2. 1剪力墙、框架方柱模板：剪力墙：多层板按墙面尺
8、寸进行拼接组装，运用4090mm方木、间距200mm作背楞进行连接。墙模板支设图柱模板采纳18mm厚多层板，竖向次背楞采纳40X9Omm方木，间距为200mmo圆柱模板支设图框架方柱模板支设图4.3. 2.2圆柱模及连墙柱模一层共有独立圆柱264根，连墙圆柱24根;其中:1000.96根；1200、82根；800、56根；1400、15根;1700、15根。二层有独立圆柱134根，连墙圆柱16根；其中:1000,112根；1200、38根。三层和四层各有独立圆柱102根；其中：1000、64根；中1200、38根。五层有独立圆柱54根；其中：1000、16根；1200、38根。圆柱直径为800
9、、1000.1200、1400、1700,采纳定型钢模，由专业厂家依据图纸设计定制。圆柱模板见附图。梁板模板：现浇楼板、看台板采纳18mm厚双面覆膜多层板，采纳40X9Omm方木为次龙骨，间距200mm,下方垂直方向平铺双钢管主龙骨，间距与满堂架体相同100Omrn（或1200mm）梁模板面板为18mm厚覆膜多层板，40X90方木竖肋，梁高180Onim在梁侧为9道4090mm方木背楞，梁高100Omm在梁侧为6道4090mm方木背楞，梁高600mm在梁侧为3道4090mm方木背楞，其它梁侧为2道4090mm方木背楞。800mmTF梁侧模板组装示意图4. 2.4楼梯模板:.*J.Jl-SLnb
10、xh).楼梯模板支设示意5支撑体系配置及支撑体系设计5.1支撑体系配置：该工程架体采纳满堂钢架管脚手架支撑体系（详见设计计算书），局部采纳碗扣架架体。一层层高6.75m,架体从承台顶标高-L5m起先搭设，搭设架高8.25m,五层结构层高最高处为14.967m（按600X1000mm梁截面计算），JK轴跨度26m,以上梁板均按高大支模设计计算。5. 2支撑体系设计（详见设计计算书）梁：梁截面(mmmm)立杆纵距（m）立杆步距（m）梁底加立杆数量排梁侧方木数量梁侧对拉螺栓数量200X6001.21.503排1排141000600X9001.01.51排6排3排14口000600X10001.01.
11、52排6排3排141000800X18000.51.52排9排5排中141000注：600X1000梁支模高度包括8.25m及14.967m两种，附14.967m设计计算书。纵向或横向水平杆与立杆连接时采纳双扣件连接。5. 2.2板：立杆间距为1m,水平步距1.5m,主龙骨采纳钢管进行加固，次龙骨采纳50X10OnlnI方木，间距为20OnIn1。看台梁板下的支撑架：以环向及径向一个跨度为一个单元，各个单元从A轴起沿径向增加立杆数量，保证立杆间距满意设计计算。看台梁板下立杆布置示意如下图（图中仅示意每个单元立杆布置，未标出大梁下立杆）。墙：横向主背楞采纳双中48X3.5双钢管背楞，间距为500
12、mm,两面加固所用钢管必需用十字扣件拧紧；加固螺杆采纳14钢筋加工定做，水平间距60OnIn1,竖向间距500mmo方柱：横向主背楞采纳双中48X3.5双钢管背楞，间距为50Omnb四面加固所用钢管必需用十字扣件拧紧；加固螺杆采纳中14钢筋加工定做，间距500mm,纵距500uno详见设计计算书。6、脚手架施工措施梁板模板支撑采纳扣件式满堂钢管脚手架支撑，立杆须设置纵横双向扫地杆，扫地杆距楼地面200mm；立杆全高范围内设置纵横双向水平杆，水平杆的步距（上下水平杆间距）1500mni;立杆顶端必需设置纵横双向水平杆。在满堂架的基础上在主次梁的梁底再加立杆（排数由计算确定）。梁模板支架宜与楼板模
13、板支架综合布置，相互连接、形成整体。1.1 搭设依次依据方案弹出定位线，放置50mm厚木垫板，直立底立杆，底端与纵向扫地杆扣件固定后，装设横向扫地杆，并也与立杆固定，随着立杆的安装，装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆、靠近立杆并与纵向平杆扣接固定）。校正立杆垂直和平杆水平使其符合要求后，按4560Nm力矩拧紧扣件螺栓.依次向前延长搭设，直至第一步架交圈完成.交圈后，再全面检查一遍构造质量，严格确保设计要求和构件质量，设置连墙件,按第一步架的作业程序和要求搭设其次步、第三步，随搭设过程刚好装设连墙件和剪刀撑，装设作业层间横杆、铺设脚手架板。1.2 基础处理：一层支模架体从标高
14、T.5m起先搭设，T.5m以下已分层回填，夯实整平，压实系数不小于0.94。将50m厚、30Omm宽、通长木垫板按架体定位线放置，立杆支撑于木垫板上。上层架体施工时干脆支承在聆板上，并保证上下层支撑立杆在同一轴线上。1.3 构造要求：扣件式钢管架：立杆2m高度的垂直允许偏差为15n三,立杆接头除在顶层可采纳搭接外，其余各接头必需实行对接扣件，对接应符合下列规定：立杆上的对接扣件应交织布置：两根相邻立杆的接头不应设置在同步内，在高度方向错开的距离不小于50Omnb各接头中心距主节点距离不大于步距的1/3。脚手架底部设纵横向扫地杆，纵向扫地杆用直角扣件固定在距底座上皮20OnInl的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。梁模板支架与楼板模板支架综合布置，相互连接、形成整体。纵横向水平杆：纵向水平杆接长采纳对接扣件应交织布置，在节点处横向水平杆采纳直角扣件扣接。剪刀撑：支架四边与中间每隔四排立杆设置一道纵向剪刀撑，由底到顶连续设置；高于4
