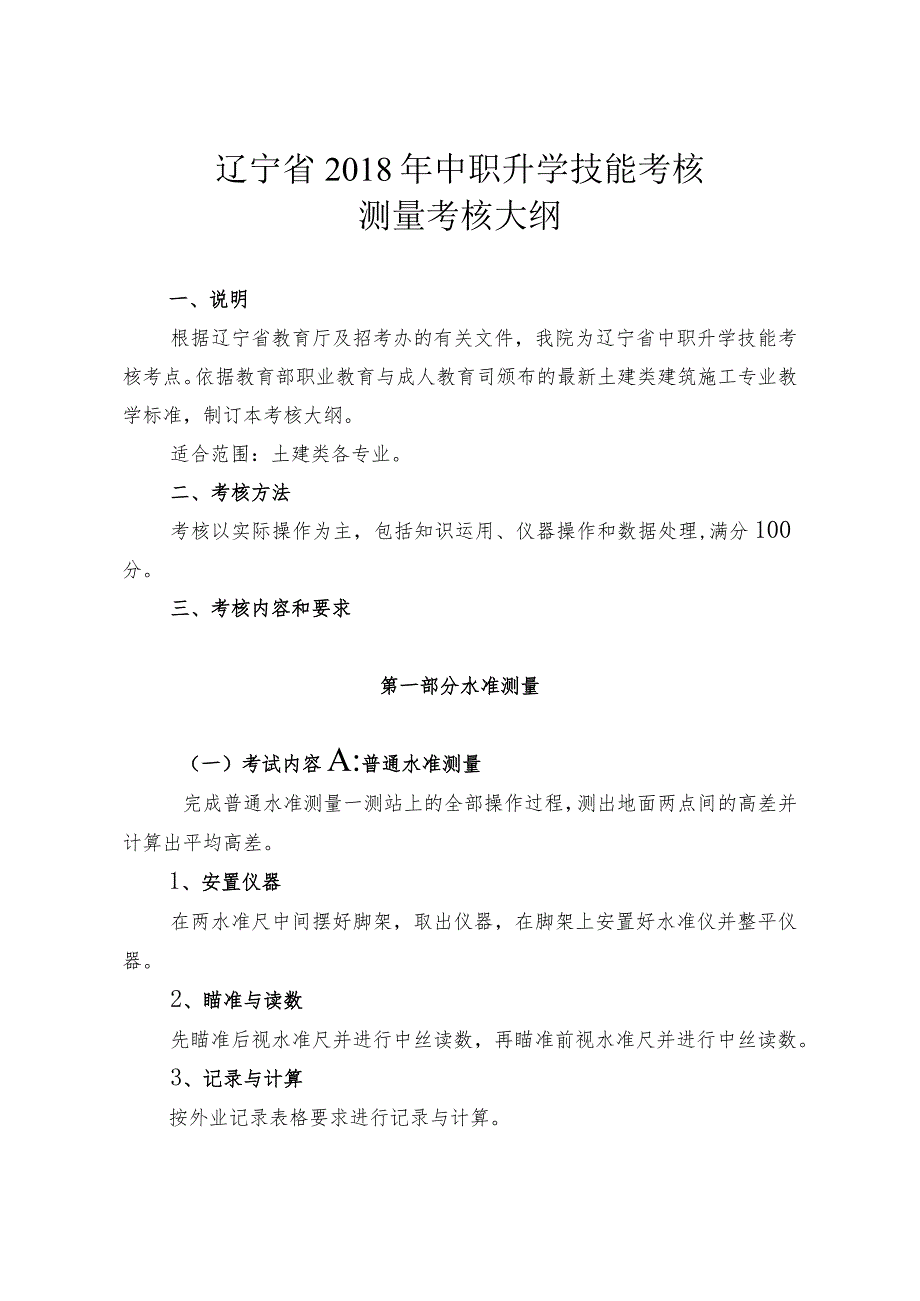

1、辽宁省2018年中职升学技能考核测量考核大纲一、说明根据辽宁省教育厅及招考办的有关文件，我院为辽宁省中职升学技能考核考点。依据教育部职业教育与成人教育司颁布的最新土建类建筑施工专业教学标准，制订本考核大纲。适合范围：土建类各专业。二、考核方法考核以实际操作为主，包括知识运用、仪器操作和数据处理,满分100分。三、考核内容和要求第一部分水准测量（一）考试内容A:普通水准测量完成普通水准测量一测站上的全部操作过程，测出地面两点间的高差并计算出平均高差。1、安置仪器在两水准尺中间摆好脚架，取出仪器，在脚架上安置好水准仪并整平仪器。2、瞄准与读数先瞄准后视水准尺并进行中丝读数，再瞄准前视水准尺并进行中

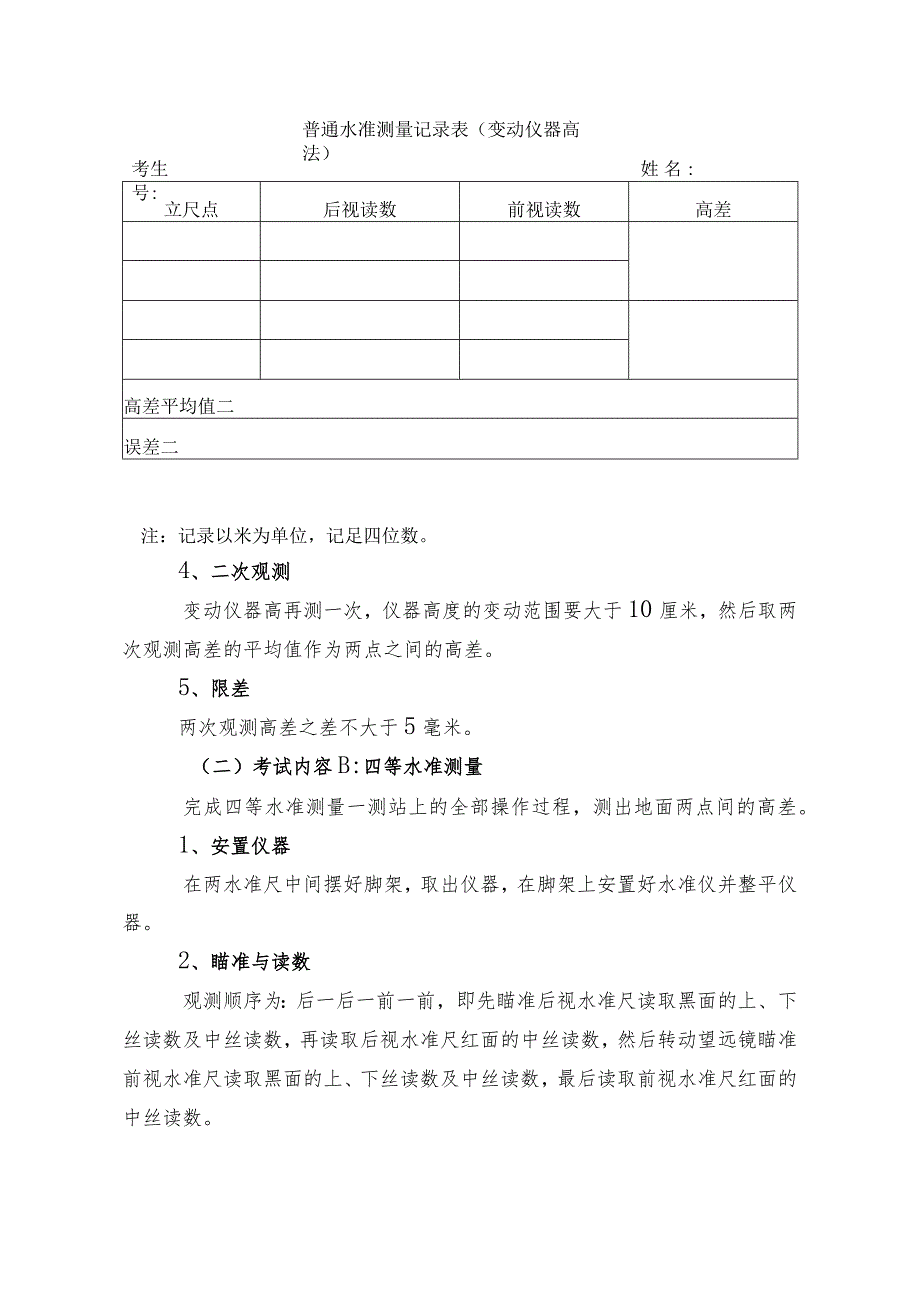

2、丝读数。3、记录与计算按外业记录表格要求进行记录与计算。立尺点后视读数前视读数高差高差平均值二误差二考生号:普通水准测量记录表（变动仪器高法）姓名:注：记录以米为单位，记足四位数。4、二次观测变动仪器高再测一次，仪器高度的变动范围要大于10厘米，然后取两次观测高差的平均值作为两点之间的高差。5、限差两次观测高差之差不大于5毫米。（二）考试内容B:四等水准测量完成四等水准测量一测站上的全部操作过程，测出地面两点间的高差。1、安置仪器在两水准尺中间摆好脚架，取出仪器，在脚架上安置好水准仪并整平仪器。2、瞄准与读数观测顺序为：后一后一前一前，即先瞄准后视水准尺读取黑面的上、下丝读数及中丝读数，再读取

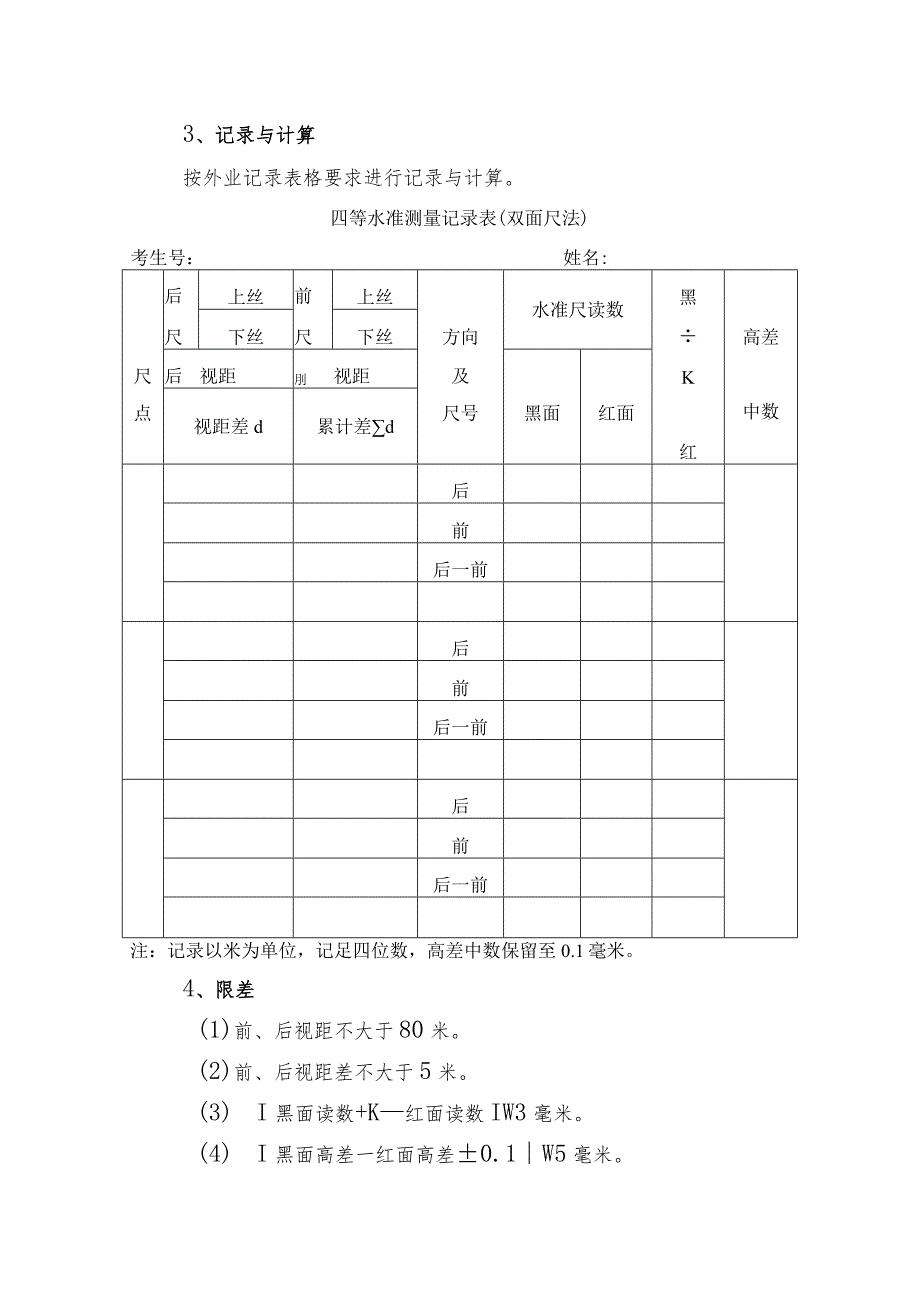

3、后视水准尺红面的中丝读数，然后转动望远镜瞄准前视水准尺读取黑面的上、下丝读数及中丝读数，最后读取前视水准尺红面的中丝读数。3、记录与计算按外业记录表格要求进行记录与计算。四等水准测量记录表(双面尺法)考生号：姓名:后尺上丝前尺上丝方向水准尺读数黑高差下丝下丝尺后视距刖视距及K点视距差d累计差d尺号黑面红面红中数后前后一前后前后一前后前后一前注：记录以米为单位，记足四位数，高差中数保留至0.1毫米。4、限差(1)前、后视距不大于80米。(2)前、后视距差不大于5米。(3) I黑面读数+K红面读数IW3毫米。(4) I黑面高差一红面高差0.1W5毫米。第二部分水平角测量（一）考试内容A:测回法观测
4、水平角测出地面上两个方向之间的水平夹角。1、安置经纬仪取出仪器，在脚架上安置好经纬仪，对中、整平仪器。2、瞄准和读数（两个测回）（1）盘左位置：瞄准目标A,配置水平度盘至Oo附近（第二测回90。附近），读数，记录；顺时针转动望远镜瞄准目标B,读数，记录。（2）倒转望远镜成盘右位置：瞄准目标B,读数，记录；逆时针转动望远镜瞄准目标A,读数，记录。3、记录与计算按外业记录表格要求进行记录与计算。测回法观测水平角考生号：姓名:目标盘位读数Of半测回角值OfH一测回角值各测回平均值o9If注：分和秒要记足两位。4、限差半测回角值之差不大于40，两测回角值之差不大于24。（二）考试内容B:全圆测回法观测
5、水平角测出地面上三个方向间的水平角，观测一测回。1、安置经纬仪取出仪器，在脚架上安置好经纬仪，对中、整平仪器。2、瞄准和读数盘左瞄准目标A,配置水平度盘至0。附近，读数，记录；顺时针转动望远镜依次瞄准目标B、C,分别读数,记录；继续顺时针转动望远镜再次瞄准目标A,读数，记录。倒转望远镜成盘右位置，瞄准目标A,读数，记录；逆时针转动望远镜依次瞄准目标C、B、A,分别读数，记录。3、记录与计算按外业记录表格要求进行记录与计算。全圆测回法观测水平角考生号：姓名:点名盘左读数盘右读数平均方向值O夕”一测回方向值Offf角值O，注：分和秒要记足两位。4、限差半测回归零差不大于24。四、考核方式与评分标准
6、1、分组形式采用抽签分组，每40名考生为一组。2、考核方式采用现场操作形式进行考试。考题印在题签上，包含水准测量一项及水平角测量一项。3、考核时间每人操作共计40分钟。包括观测、记录、计算和检核的所有时间。即从进入考核区开始操作到结束操作离开考核区的总时间。4、成绩评定成绩考核按照下表的评分要点进行评定，满分为100分。评分要点与要求如下表考核内容要求标准分数备注水准仪经纬仪女置仪器安放仪器动作熟练、方法正确22如果观整平脚螺旋转动熟练、动作正确34测结果对中伸缩脚架熟练、动作正确06超限，可观测、瞄准物镜、目镜调焦螺旋使用正确34以重测，读数快速、准确57但总成结果正确1010绩扣5记录字迹清晰、工整77分计算计算准确、字迹工整88取收仪器动作熟练、摆放位置正确22限差满足相应精度要求55合计4555注：记录与计算时，不允许用橡皮擦改数据，若发现此现象，每发现一次扣除3分。五、其它说明（一）考核仪器DS3型自动安平水准仪，双面直式水准尺，Dk型光学经纬仪。（二）考生自备计算器、2H铅笔。
