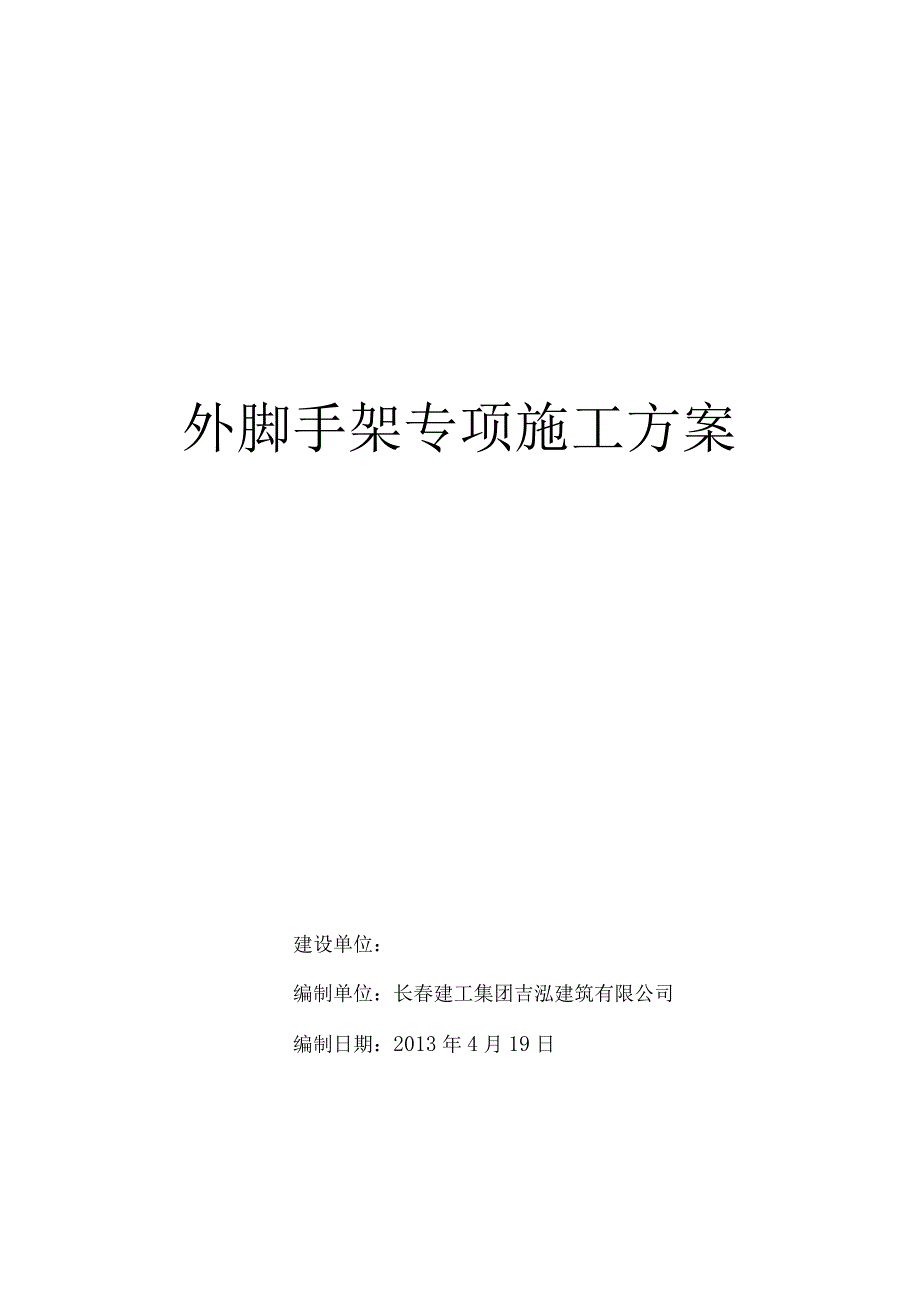

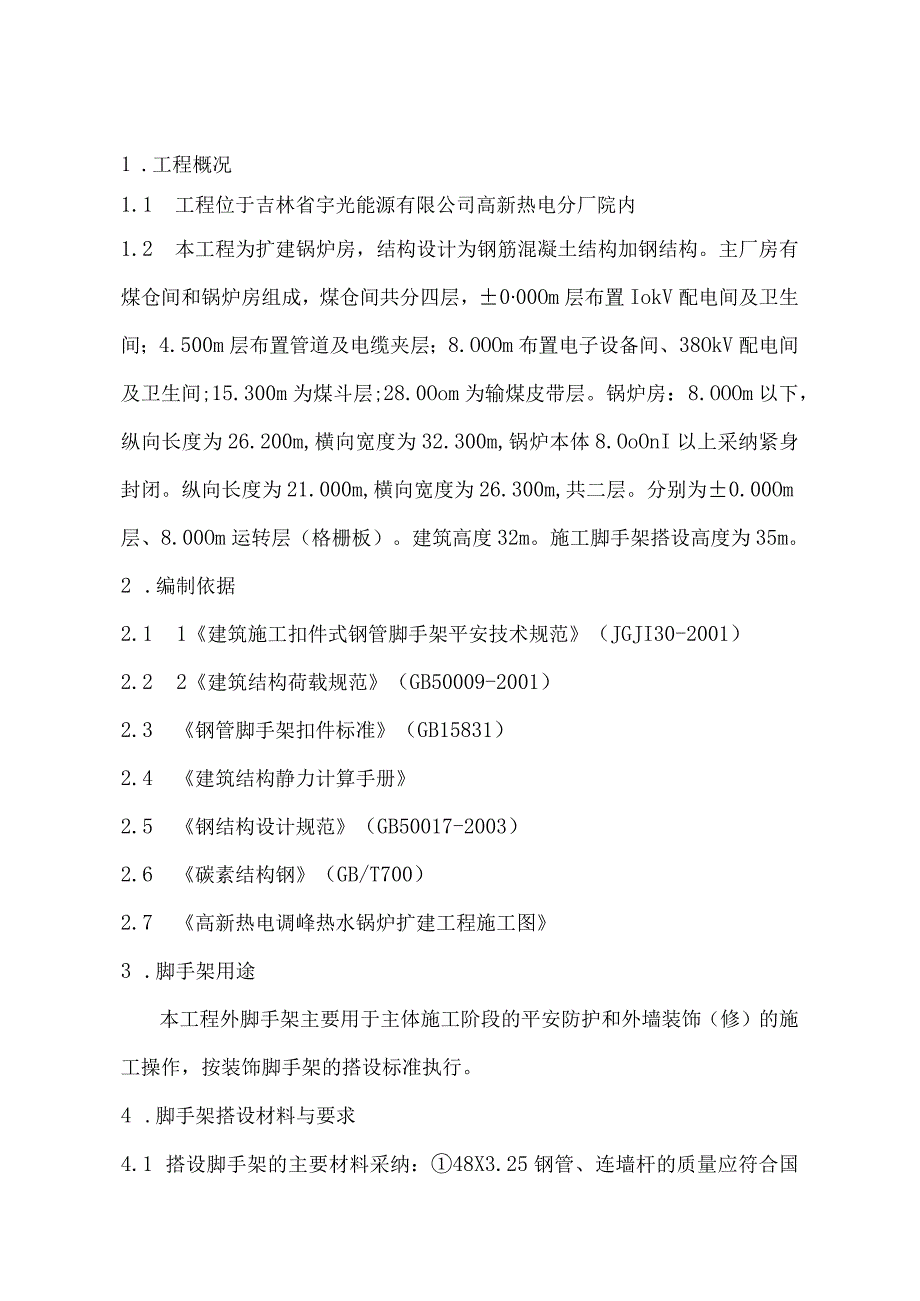

1、外脚手架专项施工方案建设单位：编制单位：长春建工集团吉泓建筑有限公司编制日期：2013年4月19日-C矛“,“,“a,3Q4iJ7EQt11J111HS*frU3 .脚手架用途34 .脚手架搭设材料与要求45 .外架方式：双排钢管落地脚手架56 .脚手架平安管理101 .工程概况1.1 工程位于吉林省宇光能源有限公司高新热电分厂院内1.2 本工程为扩建锅炉房，结构设计为钢筋混凝土结构加钢结构。主厂房有煤仓间和锅炉房组成，煤仓间共分四层，000Om层布置IokV配电间及卫生间；4.500m层布置管道及电缆夹层；8.OOOm布置电子设备间、38OkV配电间及卫生间;15.300m为煤斗层;28.0
2、Oom为输煤皮带层。锅炉房：8.OOOm以下，纵向长度为26.200m,横向宽度为32.300m,锅炉本体8.OoOnI以上采纳紧身封闭。纵向长度为21.000m,横向宽度为26.300m,共二层。分别为0.00Om层、8.00Om运转层（格栅板）。建筑高度32m。施工脚手架搭设高度为35m。2 .编制依据2.1 1建筑施工扣件式钢管脚手架平安技术规范（JGJI30-2001）2.2 2建筑结构荷载规范（GB50009-2001）2.3 钢管脚手架扣件标准（GB15831）2.4 建筑结构静力计算手册2.5 钢结构设计规范（GB50017-2003）2.6 碳素结构钢（GB/T700）2.7
3、高新热电调峰热水锅炉扩建工程施工图3 .脚手架用途本工程外脚手架主要用于主体施工阶段的平安防护和外墙装饰（修）的施工操作，按装饰脚手架的搭设标准执行。4 .脚手架搭设材料与要求4.1 搭设脚手架的主要材料采纳：48X3.25钢管、连墙杆的质量应符合国标碳素结构钢（GB/T700）中Q235-A级钢规定、扣件的材质应符合国标钢管脚手架扣件（GB15831）中的规定、钢笆脚手板、绿色密目平安网、型钢（工字钢、槽钢、钢筋）、钢丝绳以及配套构配件应符合建筑施工扣件钢管脚手架平安技术规范（JGJI30-2001）中的规定。4.2全部脚手架外侧立杆设置防护栏杆，并满挂密目式平安绿网，剪刀撑应涂刷蓝色油漆（
4、或者黄白相间颜色），以保证脚手架外观颜色一样。4.3人行斜道应选择外墙比较规则的部位设置，采纳落地脚手架搭设的建筑物人行斜道由地（楼）面至操作层连续设置，人行斜道为“之”字型形式，人行斜道搭设高度不得超过25m,并与建筑物或外架连接坚固；人行斜道停止搭设后，在建筑物内部设置平安通道，利用建筑物内部楼梯解决施工人员上下楼层，待结构施工至十层时，起先安装人货两用施工电梯，起先进入十层以下墙体砌筑。5.外架方式：双排钢管落地脚手架5.1搭设参数5.1.1本工程均采纳落地式外架从0.OOOm起先搭设，搭设高度35m；5.1.2落地脚手架搭设构造尺寸如下：立杆纵距L=1.50-1.60m,立杆横距L尸0
5、.85m,步距h=1.80m脚手架内立杆离墙最大距离1250三,连墙杆件水平间距Ll=3.Om,竖向间距H1=4m,连墙杆件运用48X3.25钢管，一端用直角扣件与脚手架内外立杆连接，另一端与建筑物预埋的钢管用扣件连接（见下图）；脚手架外侧满挂绿色密目平安立网，允许搭设高度H50mo连墙杆设置示意图5.2搭设要求5.2.1搭设依次弹脚手架安装线f安放垫木f安装纵向扫地杆f直立杆一设抛撑安装横向扫地杆f安装第一步小横杆f安装第一步纵向水平杆f铺钢笆脚手板一设置连墙杆f安装其次步小横杆f安装其次步纵向水平杆5.2.2立杆搭设留意事项5.2.2.1立杆上的对接扣件应交织布置，两个相邻立杆接头不应设在
6、同步同跨内，在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不得大于步距的l305.2.2.2起先搭设立杆时，应每隔6跨设置一根抛撑，待连墙杆件安装坚固后，方可依据状况拆除。5.2.2.3当搭至有连墙杆件的部位时，搭设完该处的立杆、纵向水平杆、横向水平杆后，应马上设置连墙件。5.2.2.4立杆顶端应高出建筑物檐口上皮高度1.5m。立杆接长除顶层顶步可采纳搭接外，其余各层各步接头必需采纳对接扣件连接。5.2.2.5脚手架必需设置纵横向扫地杆，纵向扫地杆应运用直角扣件固定在距垫板不大于200mm处的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上；当立杆基面不在同一高度上时，必
7、需将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡的立杆到边坡的距离不应小于500mm.5.2.3搭设纵横向水平杆留意事项5.2.3.1脚手架纵向水平杆设置在横向水平杆之上，其间距不得大于400mm,接头应交织布置，不应设在同步、同跨内，相邻接头水平距离不应小于500三,并避开设在纵向水平杆的跨中；搭接接头长度不得小于1m,并应设置3个旋转扣件固定。5.2.3.2每个主节点处必需设置一根横向水平杆，并采纳直角扣件固定在立杆上，脚手架平面外伸长度为200mm,靠墙一侧的外伸长度为250mmo5.2.3.3封闭型脚手架的同一步纵向水平杆必需四周交圈，并用直角扣件与内外角立杆固定。5.2.4设置连
8、墙杆件、剪刀撑、横向支撑留意事项5.2.4.1脚手架连墙件应严格按搭设尺寸设计中要求的间距匀称设置，形式宜采纳菱形布置，连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mmo5.2.4.2连墙件必需从底部第一根纵向水平杆起先设置，一字型、开口型脚手架两端连墙件的垂直距离必需按建筑物层高连续设置；在施工电梯位置需断开的脚手架部位，应在开口两端第一纵距的两根立杆同时按层高设置连墙杆件，连墙杆件设置应呈水平并垂直于墙面，与脚手架连接的一端可略微下斜，肯定不允许向上翘起。5.2.4.3每道剪刀撑跨越立杆的根数宜在57根之间，其宽度不应小于6m,斜杆与地面的倾角宜在4560度之间。5.2.4.4高
9、度在24m以下的脚手架，必需在外侧立面的两端各设置一道剪刀撑，并应由底到顶连续设置，中间各道剪刀撑之间的净距不应大于15m0高度在24m以上的脚手架应在外侧立面整个长度和宽度上应连续设置剪刀撑；剪刀撑斜杆的接长宜采纳搭接，搭接长度不应小于1m,应运用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm05.2.4.5剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mmo5.2.4.6一字形、开口型脚手架的两端必需设置横向斜杆，中间宜每隔6跨设置一道，横向斜撑应设置在同一节间，由底至顶层呈之字形连续布置，斜腹杆应采纳旋
10、转扣件固定在与之相交的横向水平杆的伸出端上。5.2.4.7脚手架连续搭设高度在24米以下的封闭型脚手架可不设横向斜杆；高度在24米以上的封闭脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。5.2.5人行斜道搭设5.2.5.1人行斜道宜附着外脚手架或建筑物上，但斜道杆件要独立设置,并采纳之字型斜道，斜道宽度不宜小于1米，坡度为1：3,拐弯处应设置平台，其宽度不应小于斜道宽度。5.2.5.2斜道两侧及平台外围均应设置栏杆及挡脚板,栏杆高度应为1.2米，挡脚板高度不应小于180mm,并按脚手架的搭设要求设置连墙件、剪刀撑及横向斜撑。5.2.6扣件安装留意事项5.2.6.1扣件螺栓拧紧力矩不应
11、小于40Nm,并不大于65Nm,对接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mm05.2.6.2主节点处固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑的扣件中心线距主节点的距离不宜超过150mmo5.2.7钢笆脚手板铺设及栏杆、挡脚板设置5.2.7.1钢笆脚手板应按其主筋垂直于纵向水平杆满铺，采纳对接平铺,四个角应用直径21.2mm的镀锌铁丝固定在纵向水平杆上。5.2.7.2栏杆和挡脚板应搭设在外排立杆内侧，栏杆居中设置，挡脚板高度不应小于150mm,如下示意图。18厚层板刷黄黑间隔油漆挡脚板制作示意图与脚手触杆固定5.2.7.3脚手架每六个步距靠墙一侧与内立杆
12、之间运用18mm厚胶合板对接平铺，背面钉50X10Onml木构加强，接头两边必需设二根横向水平杆,胶合板外伸长度宜限制在100mrn,作为脚手架竖向隔离措施，即六步一隔离，如下图所示。5. 2.8当须要在脚手架上开设门洞时，宜采纳上升斜杆、平行弦杆桁架结构，斜杆与水平方向的倾角为4560度，并按建筑施工扣件式钢管脚手架平安技术规范的要求选用“B型”形式，见下图。5.3. 落地脚手架的拆除5.3.1拆除脚手架前应全面检查其扣件连接、连墙杆件、支撑体系等是否符合搭设时的要求，清除脚手架上的全部杂物及地面障碍物，并由单位工程施工负责人进行脚手架拆除的平安技术交底。5.3.2拆除作业必需由上而下逐层进
13、行，严禁上下同时作业。5.3.3连墙件必需随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应事先增设连墙件进行固定。5.3.4当脚手架实行分段或分立面拆除时（如施工电梯部位），对不拆除的脚手架两端应事先按每个楼层增设连墙杆件和横向斜撑进行加固。5.3.5当脚手架拆至底部最终一根立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙杆件。6.脚手架平安管理6. 1人员管理6.1.1 脚手架搭设人员及电焊人员必需是经国家特种作业人员平安技术考核管理规则考核合格的专业架子工和焊工，其身体条件应满意高空作业要求。6.1.2 搭架作业人员必需佩戴
14、符合标准的平安帽、平安带等平安防护用品，作业时必需穿防滑鞋。6.2搭设阶段6.2.1用于搭设脚手架的构配件质量必需按技术标准规定经检验合格后方可运用。6.2.2脚手架搭设按下列阶段进行质量及平安性验收：6.2.2.1地基完工后及脚手架搭设前；6.2.2.2操作层施加荷载后；6.2.2.3每搭设完IOln高度后；6.2.2.4达到设计高度后；6.2.3脚手架验收时发觉的问题应刚好校正，整改，脚手架扣件螺栓拧紧力矩用扭力扳手随机抽样检查，不合格的必需重新拧紧，验收合格后方可挂牌运用。6.3运用阶段6.3.1脚手架操作层上的施工荷载应符合设计要求，不得将模板支撑、缆风绳、混凝土输送管、卸料平台等固定
15、在脚手架上；严禁超载、堆放集中荷载及随意悬挂起重装置。6.3.2六级及六级以上大风和雾、雨（雪）天应停止脚手架作业，雨（雪）后上架作业应实行防滑措施。6.3.3项目管理部应设专人负责对脚手架进行日常检查和维护，未经项目部技术负责人同意不得随意拆除脚手架上任何杆件；特殊在大风与大雨后，以及脚手架停用复工前，必需对脚手架进行全面检查、整修。6.4 脚手架按以下项目进行日常维护检查：6.4.1 各主节点杆件的安装、连墙件、支撑、焊接部位焊缝、拉结固定点、门洞等关键位置的构造是否符合施工方案要求。6.4.2 地基是否有积水、下沉现象，立杆是否出现悬空，扣件螺栓是否有松动现象，焊缝、压环、吊环是否出现开裂变形等。6.4.3 当发觉脚
