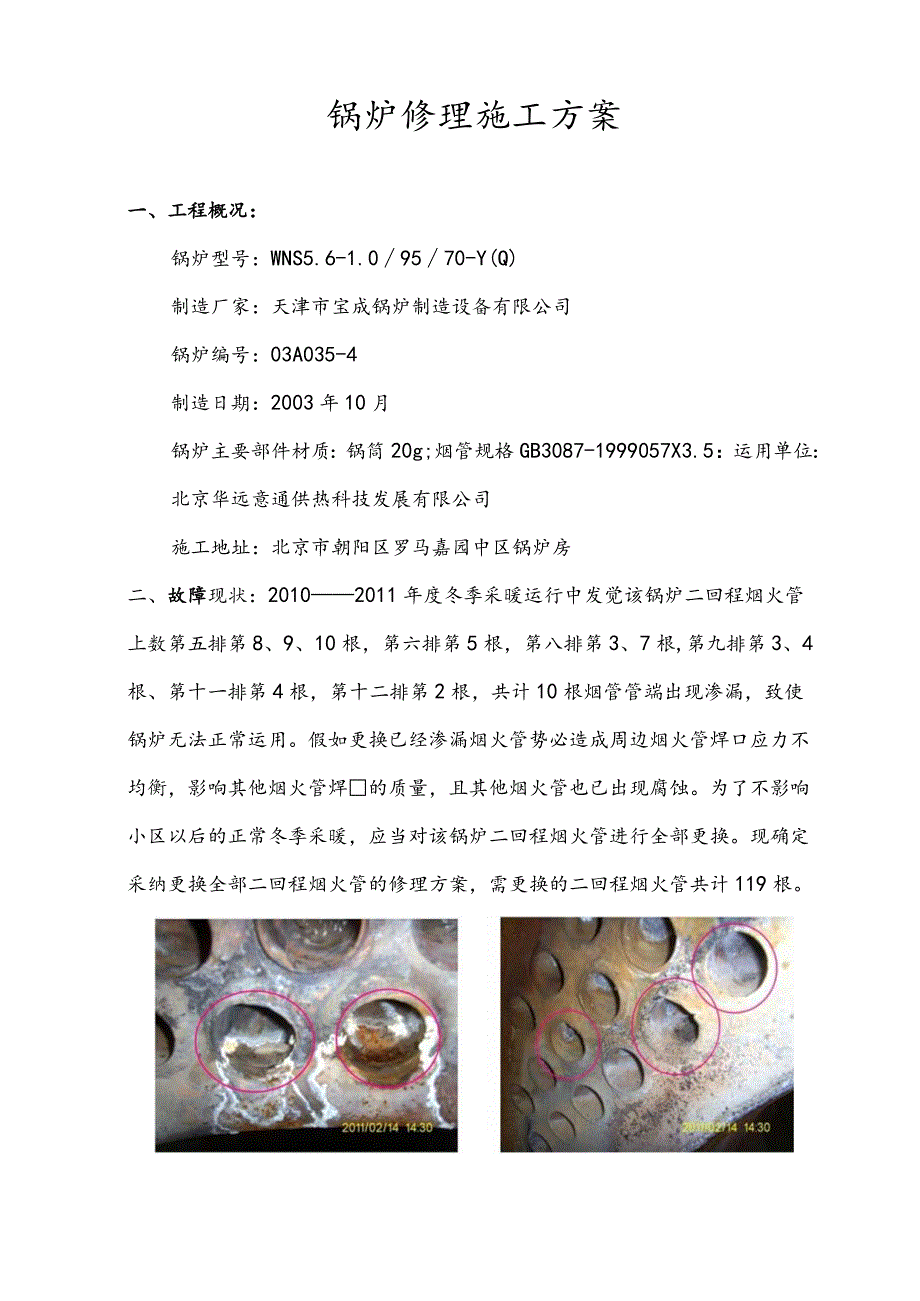

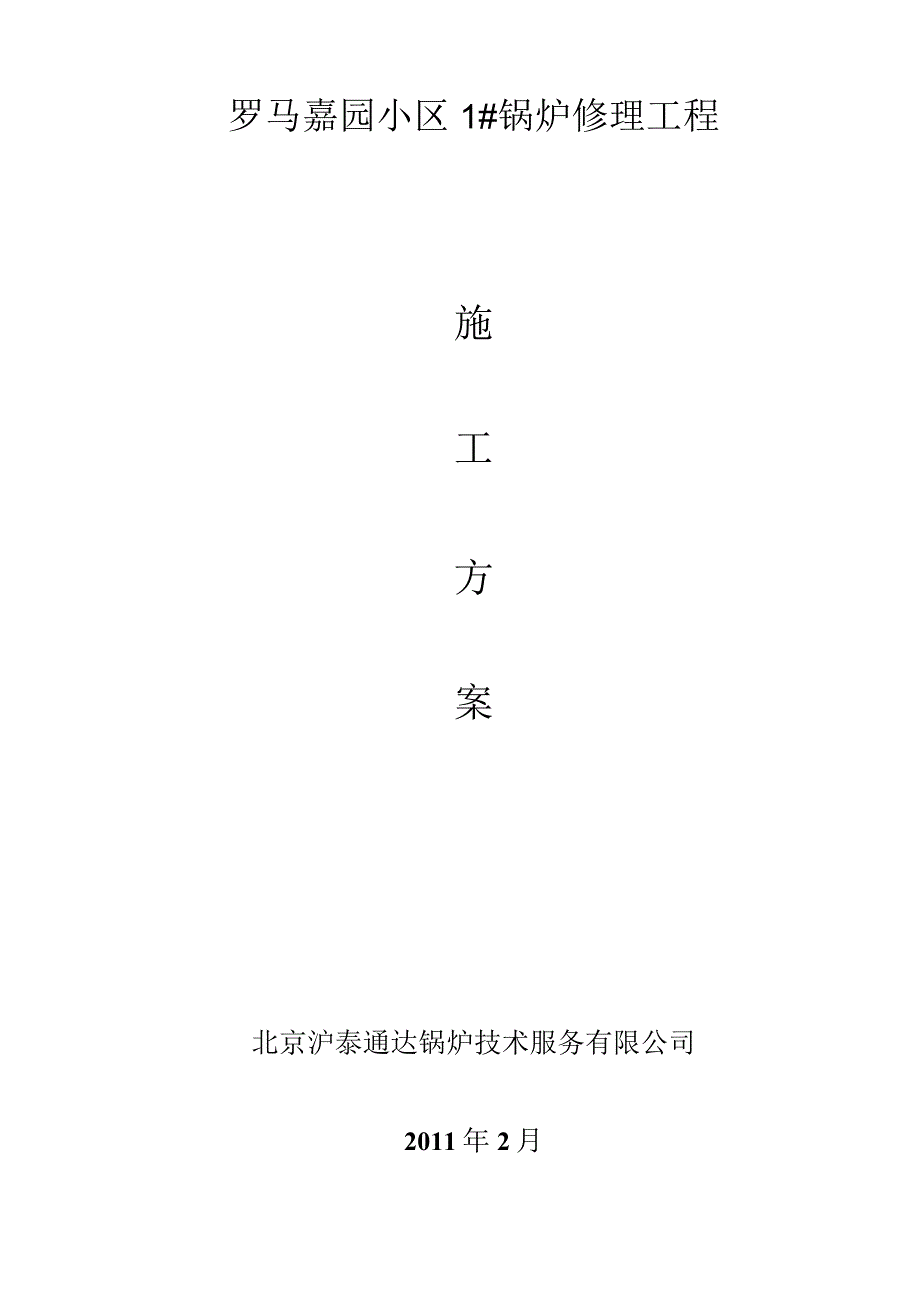

1、罗马嘉园小区1#锅炉修理工程施工方案北京沪泰通达锅炉技术服务有限公司2011年2月锅炉修理施工方案一、工程概况：锅炉型号：WNS5.6-1.09570-Y(Q)制造厂家：天津市宝成锅炉制造设备有限公司锅炉编号：03A035-4制造日期：2003年10月锅炉主要部件材质：锅筒20g;烟管规格GB3087-1999057X3.5：运用单位：北京华远意通供热科技发展有限公司施工地址：北京市朝阳区罗马嘉园中区锅炉房二、故障现状：20102011年度冬季采暖运行中发觉该锅炉二回程烟火管上数第五排第8、9、10根，第六排第5根，第八排第3、7根,第九排第3、4根、第十一排第4根，第十二排第2根，共计10根

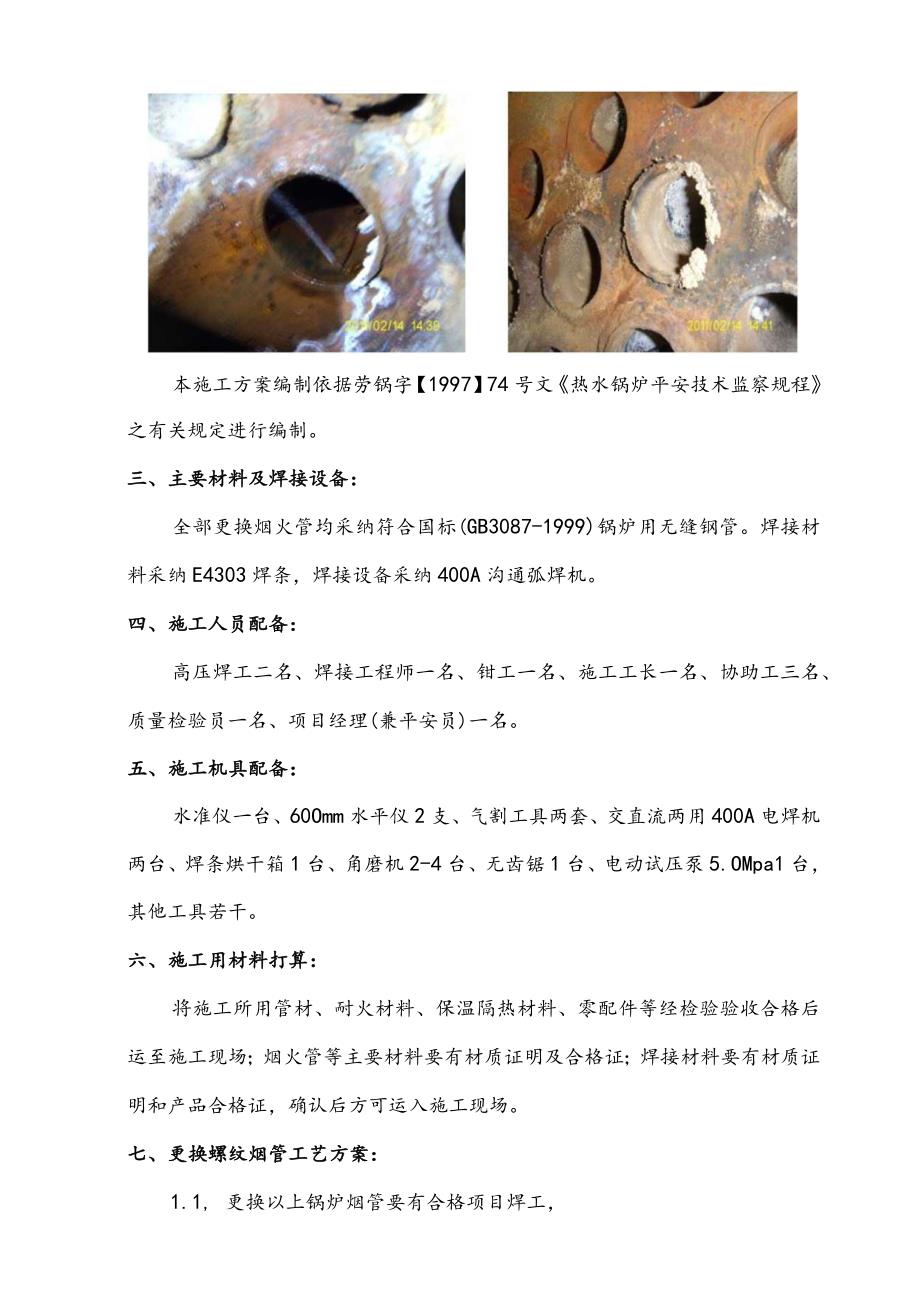

2、烟管管端出现渗漏，致使锅炉无法正常运用。假如更换已经渗漏烟火管势必造成周边烟火管焊口应力不均衡，影响其他烟火管焊的质量，且其他烟火管也已出现腐蚀。为了不影响小区以后的正常冬季采暖，应当对该锅炉二回程烟火管进行全部更换。现确定采纳更换全部二回程烟火管的修理方案，需更换的二回程烟火管共计119根。本施工方案编制依据劳锅字【1997】74号文热水锅炉平安技术监察规程之有关规定进行编制。三、主要材料及焊接设备：全部更换烟火管均采纳符合国标(GB3087-1999)锅炉用无缝钢管。焊接材料采纳E4303焊条，焊接设备采纳400A沟通弧焊机。四、施工人员配备：高压焊工二名、焊接工程师一名、钳工一名、施工工
3、长一名、协助工三名、质量检验员一名、项目经理(兼平安员)一名。五、施工机具配备：水准仪一台、60Omm水平仪2支、气割工具两套、交直流两用400A电焊机两台、焊条烘干箱1台、角磨机2-4台、无齿锯1台、电动试压泵5.OMpa1台，其他工具若干。六、施工用材料打算：将施工所用管材、耐火材料、保温隔热材料、零配件等经检验验收合格后运至施工现场；烟火管等主要材料要有材质证明及合格证；焊接材料要有材质证明和产品合格证，确认后方可运入施工现场。七、更换螺纹烟管工艺方案：1.1, 更换以上锅炉烟管要有合格项目焊工，1.2, 打算所用设备、材料、常用工具等。1.3, 将炉内水放净，打开人孔及前后烟箱，拆除阻
4、碍修复的部件或部位，清除前后管板烟管管端烟垢杂物等。1.4, 更换烟管采纳碳弧气刨方法，将螺纹烟管逐根取出（碳弧气刨时不要损伤管孔），打磨管孔焊道处20mm范围内铁锈、焊道余高、氧化皮、杂物等，呈金属光泽。1. 5,按锅筒实际尺寸（留有余量）加工螺纹烟管（20-GB308757X3.5119根/台），且经复验合格，移植材料编号，加工经检验合格运往工作场地。1.6, 焊条要进行100-150烘干，保温1-2小时，焊条烘干后应放入焊条保温筒内，随用随取。1.7, 装配螺纹烟管，（由下排至上排）以后端定位点固，管端伸出管板长度IOmm为宜，回燃室螺纹烟管焊前要预涨消退管端与管孔间隙。1.8, 采纳定
5、位焊方法进行焊接螺纹烟管，先焊接后端，焊接合格后再焊接前端或两端同时焊接，焊接规范见表1、图2。防止焊后管板变形烟管采纳上下排交叉错位，管子跳位焊接。短拉撑焊接方法同上。1.9, 螺纹烟管、短拉撑伸出管板多余长度，采纳机械切削或打磨方法去除，并符合原设计图样要求。2,检验：2.1, 焊缝外观符合图样要求，焊缝与母材圆滑过渡。焊缝及热影响区表面无夹渣、气孔、裂纹等缺陷。焊缝咬边深度不超过0.5mm。2.2, 焊缝外观尺寸见图（2）,打制焊工代号钢印，合格后清理场地。3,焊接切割操作平安要求：3.1, 焊接切割前应了解四周的详细状况，然后实行相应措施再进行操作。3.2, 脚手架平台要平安坚固牢靠，
6、保证拆卸、装配焊接螺纹烟管操作者平安。3.3, 焊接切割用照明为36V低压灯。3.4, 焊接切割用电缆、气体管路无袒露、泄漏现象。3.5, 焊接切割操作者应穿戴合格的劳保用品。3.6, 施工现场应设有看护人，随时留意焊接切割时操作者动态，遇有危急，马上切断电源、关闭气体阀门。3.7, 焊接切割后将所用工具、材料及其它物品清理干净。螺纹烟管、拉撑焊接规范表1层数焊条型号焊条直径mm焊接电流（八）焊接电压(V)1E43032.560-8020-242E43033.2100-13020-244,水压试验4.1,检查锅筒内有无异物，安装人孔等，充水。4.2,水压试验压力由用户与当地锅炉监察部门依据锅炉
