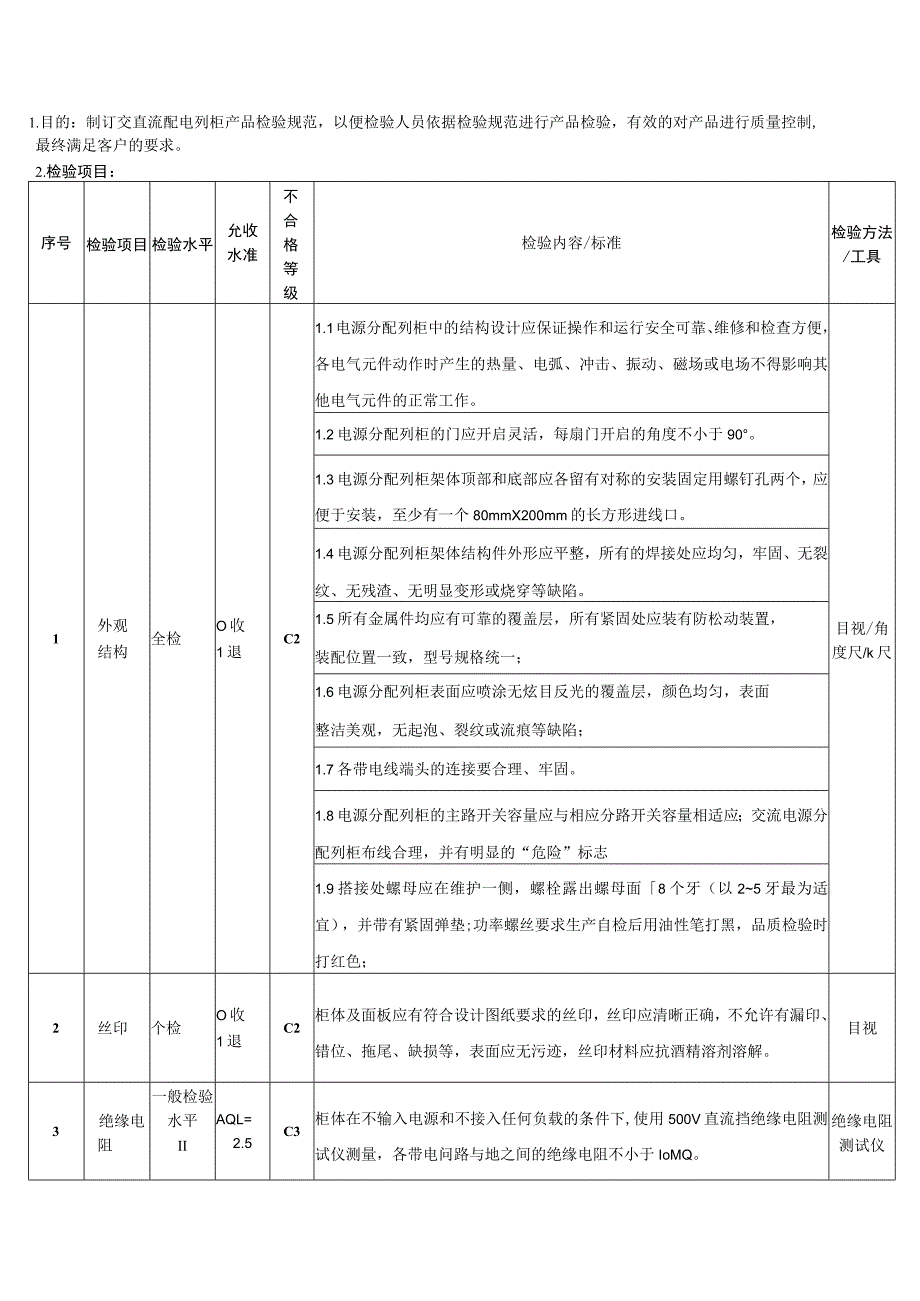

1、1.目的：制订交直流配电列柜产品检验规范，以便检验人员依据检验规范进行产品检验，有效的对产品进行质量控制,最终满足客户的要求。2.检验项目：序号检验项目检验水平允收水准不合格等级检验内容/标准检验方法/工具1外观结构全检O收1退C21.1电源分配列柜中的结构设计应保证操作和运行安全可靠、维修和检查方便，各电气元件动作时产生的热量、电弧、冲击、振动、磁场或电场不得影响其他电气元件的正常工作。目视/角度尺/k尺1.2电源分配列柜的门应开启灵活，每扇门开启的角度不小于90。1.3电源分配列柜架体顶部和底部应各留有对称的安装固定用螺钉孔两个，应便于安装，至少有一个80mmX200mm的长方形进线口。1
2、.4电源分配列柜架体结构件外形应平整，所有的焊接处应均匀，牢固、无裂纹、无残渣、无明显变形或烧穿等缺陷。1.5所有金属件均应有可靠的覆盖层，所有紧固处应装有防松动装置，装配位置一致，型号规格统一；1.6电源分配列柜表面应喷涂无炫目反光的覆盖层，颜色均匀，表面整洁美观，无起泡、裂纹或流痕等缺陷；1.7各带电线端头的连接要合理、牢固。1.8电源分配列柜的主路开关容量应与相应分路开关容量相适应；交流电源分配列柜布线合理，并有明显的“危险”标志1.9搭接处螺母应在维护一侧，螺栓露出螺母面8个牙（以25牙最为适宜），并带有紧固弹垫;功率螺丝要求生产自检后用油性笔打黑，品质检验时打红色；2丝印个检O收1退

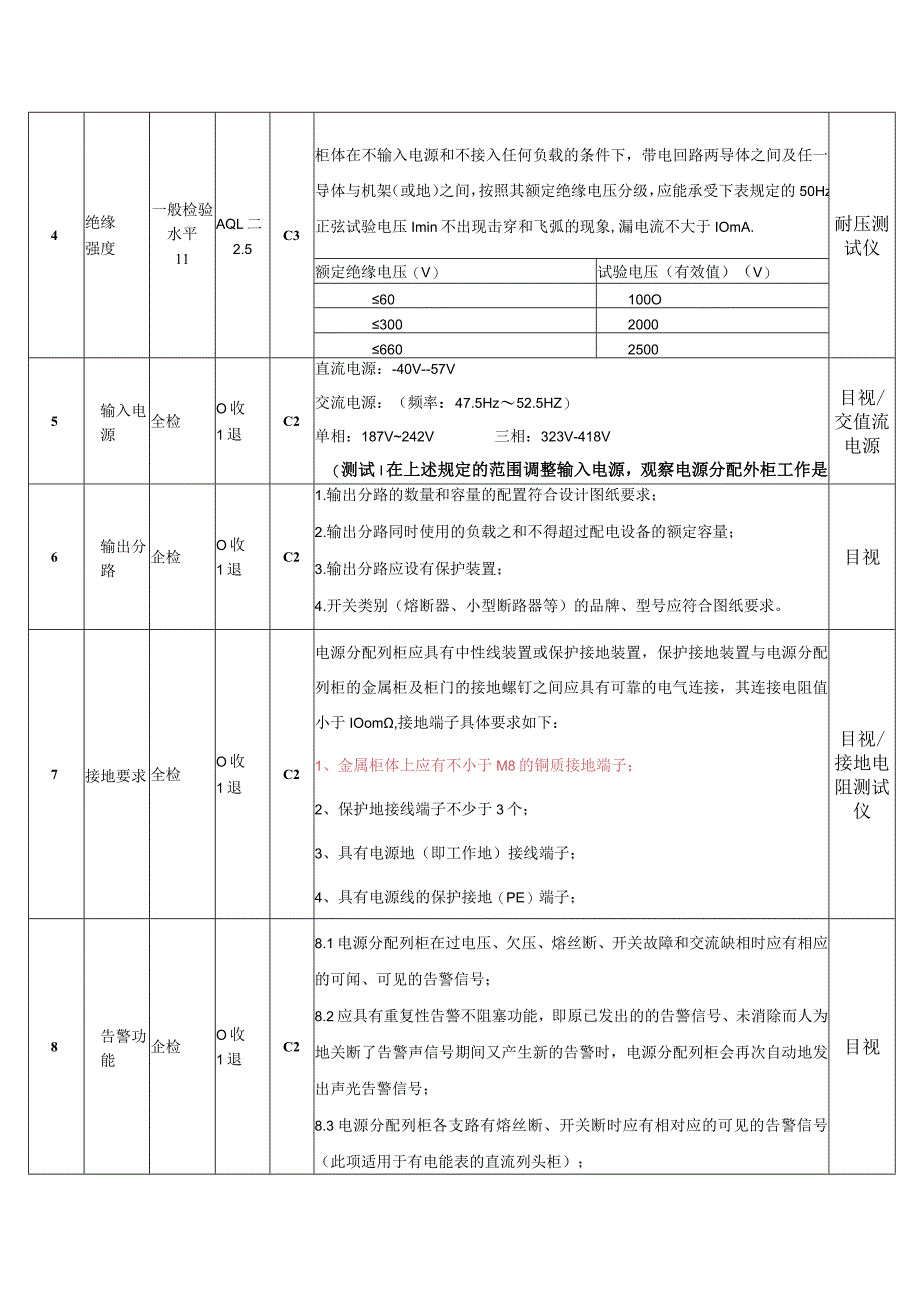

3、C2柜体及面板应有符合设计图纸要求的丝印，丝印应清晰正确，不允许有漏印、错位、拖尾、缺损等，表面应无污迹，丝印材料应抗酒精溶剂溶解。目视3绝缘电阻一般检验水平IIAQL=2.5C3柜体在不输入电源和不接入任何负载的条件下,使用500V直流挡绝缘电阻测试仪测量，各带电问路与地之间的绝缘电阻不小于IoMQ。绝缘电阻测试仪4绝缘强度一般检验水平11AQL二2.5C3柜体在不输入电源和不接入任何负载的条件下，带电回路两导体之间及任一导体与机架（或地）之间，按照其额定绝缘电压分级，应能承受下表规定的50Hz正弦试验电压Imin不出现击穿和飞弧的现象,漏电流不大于IOmA.耐压测试仪额定绝缘电压（V）试验
4、电压（有效值）（V）60100O300200066025005输入电源全检O收1退C2直流电源：-40V-57V交流电源：（频率：47.5Hz52.5HZ）单相：187V242V三相：323V-418V（测试I在上述规定的范围调整输入电源，观察电源分配外柜工作是否正常）目视/交值流电源6输出分路企检O收1退C21 .输出分路的数量和容量的配置符合设计图纸要求；2 .输出分路同时使用的负载之和不得超过配电设备的额定容量；3 .输出分路应设有保护装置；4 .开关类别（熔断器、小型断路器等）的品牌、型号应符合图纸要求。目视7接地要求全检O收1退C2电源分配列柜应具有中性线装置或保护接地装置，保护接地
5、装置与电源分配列柜的金属柜及柜门的接地螺钉之间应具有可靠的电气连接，其连接电阻值小于IOom,接地端子具体要求如下：1、金属柜体上应有不小于M8的铜质接地端子；2、保护地接线端子不少于3个；3、具有电源地（即工作地）接线端子；4、具有电源线的保护接地（PE）端子；5、各类接线端子在产品出厂时应互不连接，相互间是绝缘的；目视/接地电阻测试仪8告警功能企检O收1退C28.1电源分配列柜在过电压、欠压、熔丝断、开关故障和交流缺相时应有相应的可闻、可见的告警信号；8.2应具有重复性告警不阻塞功能，即原已发出的的告警信号、未消除而人为地关断了告警声信号期间又产生新的告警时，电源分配列柜会再次自动地发出声
6、光告警信号；8.3电源分配列柜各支路有熔丝断、开关断时应有相对应的可见的告警信号（此项适用于有电能表的直流列头柜）；目视9颜色标志全检0收1退C29.1直流电源分配列柜中的直流母线颜色应符合以下：正极：棕色；负极：蓝色；接地中线：黄绿线；9.2交流电源分配列柜中交流母线颜色应符合以下：交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用接地线：黄绿色；9.3电源分配列柜中所用的指示灯和按钮的颜色应符合GB2682要求：指示灯颜色一般情况下：绿色运行，红色停止，黄色告警；按钮：绿色启动，红色停止，黄色启动测试，蓝色停止测试；目视10显示功能全检0收1退C210.1 主备
