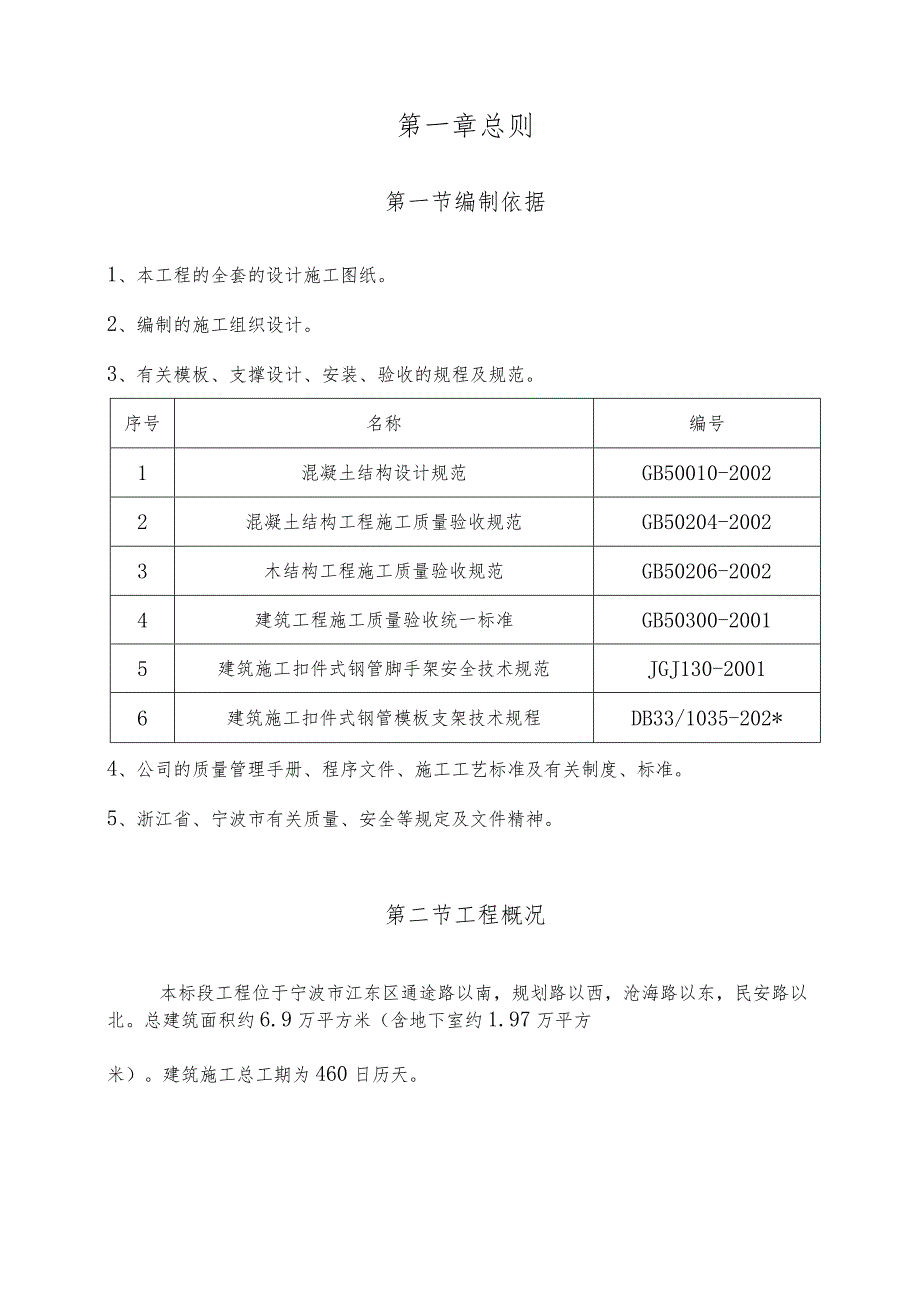

1、第一章总则第一节编制依据1、本工程的全套的设计施工图纸。2、编制的施工组织设计。3、有关模板、支撑设计、安装、验收的规程及规范。序号名称编号1混凝土结构设计规范GB50010-20022混凝土结构工程施工质量验收规范GB50204-20023木结构工程施工质量验收规范GB50206-20024建筑工程施工质量验收统一标准GB50300-20015建筑施工扣件式钢管脚手架安全技术规范JGJ130-20016建筑施工扣件式钢管模板支架技术规程DB33/1035-202*4、公司的质量管理手册、程序文件、施工工艺标准及有关制度、标准。5、浙江省、宁波市有关质量、安全等规定及文件精神。第二节工程概况本

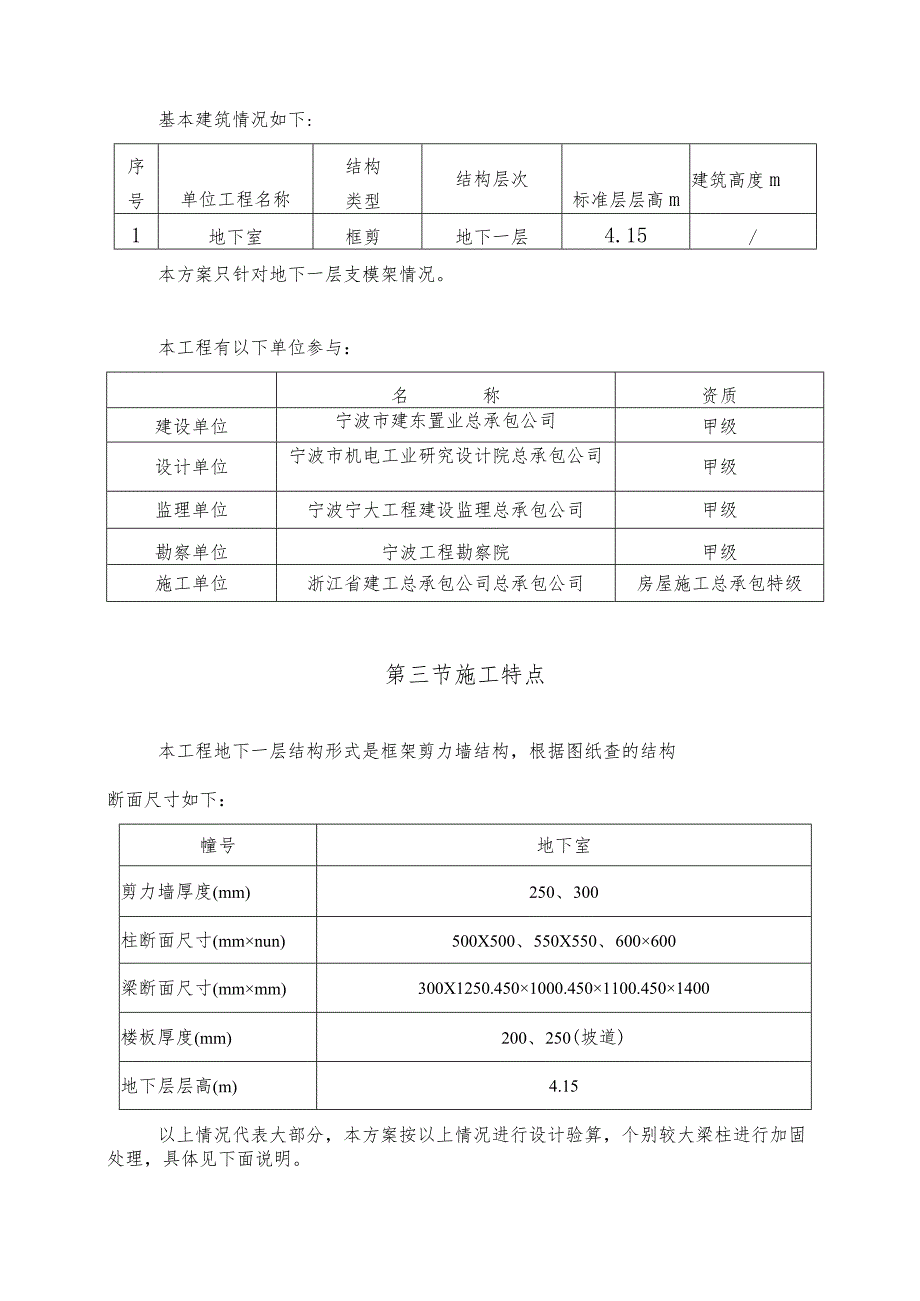

2、标段工程位于宁波市江东区通途路以南，规划路以西，沧海路以东，民安路以北。总建筑面积约6.9万平方米（含地下室约1.97万平方米）。建筑施工总工期为460日历天。基本建筑情况如下:序号单位工程名称结构类型结构层次标准层层高m建筑高度m1地下室框剪地下一层4.15/本方案只针对地下一层支模架情况。本工程有以下单位参与：名称资质建设单位宁波市建东置业总承包公司甲级设计单位宁波市机电工业研究设计院总承包公司甲级监理单位宁波宁大工程建设监理总承包公司甲级勘察单位宁波工程勘察院甲级施工单位浙江省建工总承包公司总承包公司房屋施工总承包特级第三节施工特点本工程地下一层结构形式是框架剪力墙结构，根据图纸查的结构

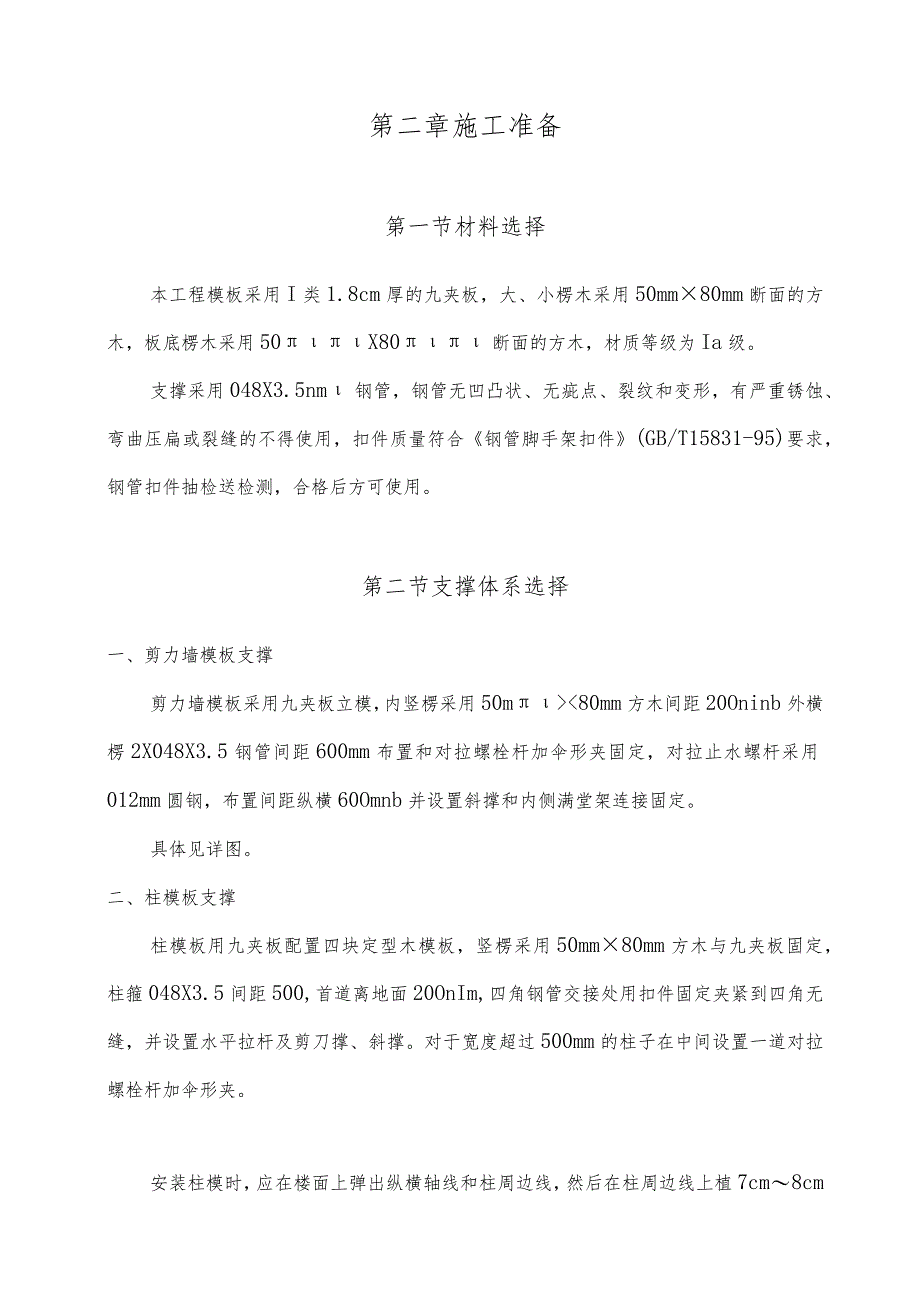

3、断面尺寸如下：幢号地下室剪力墙厚度(mm)250、300柱断面尺寸(mmnun)500X500、550X550、600600梁断面尺寸(mmmm)300X1250.4501000.4501100.4501400楼板厚度(mm)200、250(坡道)地下层层高(m)4.15以上情况代表大部分，本方案按以上情况进行设计验算，个别较大梁柱进行加固处理，具体见下面说明。第二章施工准备第一节材料选择本工程模板采用I类1.8cm厚的九夹板，大、小楞木采用50mm80mm断面的方木，板底楞木采用50X80断面的方木，材质等级为Ia级。支撑采用048X3.5nm钢管，钢管无凹凸状、无疵点、裂纹和变形，有严重锈
4、蚀、弯曲压扁或裂缝的不得使用，扣件质量符合钢管脚手架扣件(GB/T15831-95)要求，钢管扣件抽检送检测，合格后方可使用。第二节支撑体系选择一、剪力墙模板支撑剪力墙模板采用九夹板立模，内竖楞采用50mF1/.F2F1所以取F=F1=72.86KNm22b、倾倒混凝土时对垂直面模板产生的水平荷载混凝土采用汽车泵运输，取倾倒混凝土对模板产生的水平荷载为2KN/m20c、进行荷载组合，得到模板承受的水平荷载设计值为：q=（1.272.86+1.42）0.9=81.2KN/m222、模板及内竖楞的设计验算a、内竖楞（次龙骨）验算内竖楞选用50mmX80mm的方木，间距20Omnb按受力方向垂直木纹
5、方向，其截面性能为：E=10000Nmm22I=214cm,W=53cm3fm=13Nmm22b、内竖楞的强度验算内竖楞按三跨连续梁计算内竖楞承受的荷载为：q=81.20.6=48.72KN/m计算简图如下：4872%1.200L200L200L得内竖楞截面最大弯矩为：Mmax=-O.Iql2=-O.148.720.22=-0.195KNm。=MW=O.1951065310.68Nmm2fm=13Nmm2内竖楞的强度满足要求。c、内竖楞的刚度验算q=72.860.6=43.72KNm得最大挠度为：w=0.677Xql7100EI=0.67743.72202*100X1000021410=0.0
6、22mmw=1/250=200/250=0.8mm内竖楞的刚度满足要求。3、外横楞的验算a、外横楞选用2X048X3.5的钢管间距60Onlnb双根布置，穿墙螺杆间距取600mm,外横楞按三跨连续梁计算，其截面性能为：E=2.06IO5NZmm22I=212.1910,cm,W=25.08103cm3fm=205N/mm22得：p=48.72X0.2=9.744KN计算简图如下：p=9744KN_LL1L_L_AA600L600L600得外横楞截面最大弯矩为：+4:Mmax=-O.267pl=-0.2679.7440.6=-1.56KNm。=MW=1.5610625.08103=153.5Nm
7、m2fn=205Nmm22外横楞的强度满足要求。b、外横楞的刚度验算p=43.720.2=8.74KN得最大挠度为：w=l.883pl71OOEI=l.8838.740.6310121002.06105212.19XlO4=O.7lmmW=1/250=600/250=2.4mm外横楞的刚度满足要求。4、穿墙螺杆验算每根穿墙螺杆承受的模板侧压力面积单元如图：得每根穿墙螺杆承受的拉力为：T=qs=72.860.60.6=26.23KN选用012穿墙螺杆，查表得净面积A=I13.Imm2。=TA=26.23107113.1X3=231.9Nmm2fm=335Nun22穿墙螺杆的承载力满足要求。二、柱
8、模板计算（以60OmmX600mm、4.15m高为例）柱箍采用048X3.5的钢管，间距50Omm1、新浇混凝土对模板产生的侧压力F1=0.22rct02vz2Fz=Hrc取两者较小值得：F1=0.22rct012viz2=0.222451.21.154z=72.86KNm222、柱子所受的均布荷载为：q=F1O.50.6=21.86N/mm3、强度验算（按二跨连续梁计算）x=ql28=21.8650028=NmN=(a2)q=50021.86/2=5465NA=4.89cm22W=5.08cm3N/A+M/rW=5465/489+/5080=145.65Nmm2fm=205Nmm2柱箍强度满
9、足要求。4、穿墙螺杆验算每根穿墙螺杆承受的模板侧压力面积单元如图:得每根穿墙螺杆承受的拉力为：T=qs=72.86X0.5X0.3=10.93KN选用一根012穿墙螺杆，查表得净面积A=113.ImnV=TA=10.93107113.11=96.64Nmm2fm=335Nun22穿墙螺杆的承载力满足要求。O6O6三、板模板支撑验算（以200厚板,4m跨度为例）板下立杆计算单元平面图（一）、混凝土楼板模板支架验算1、荷载计算底模自重：50.018X0.9=0.081KN/m钢筋杜自重:25.50.2X0.9=4.59KN/m方木楞自重:50.050.08X2=0.04KN/m水平管自重：0.03
10、8X0.9X2=0.068KN/m恒荷载标准值合计：qkl=4.78KN/m恒荷载设计值合计：q=4.781.2=5.7KN/m振捣及施工活荷载：(l+2)X0.9=2.7KN/m活荷载标准值合计：qk2=2.7KN/m活荷载设计值合计：q2=2.71.4=3.78KN/m合计q=q+q2=9.48KN/m2、大横杆抗弯承载力验算按两跨连续梁计算：M=O.125ql2=0.1259.480.92=0.96KNm。=MW=O.961075.08X103=189Nmm2fm=205Nmm2大横杆抗弯承载力满足要求。3、挠度验算按三跨连续梁计算的挠度v=(i7100ei)(0.677qkl+0.99qk2)=(90071002.06105X12.1910,)X(0.6774.78+0.992.7)=1.54mm40001000=4.Omm及900/150=6.Omm满足要求按二跨连续梁计算的挠度v=(i71
