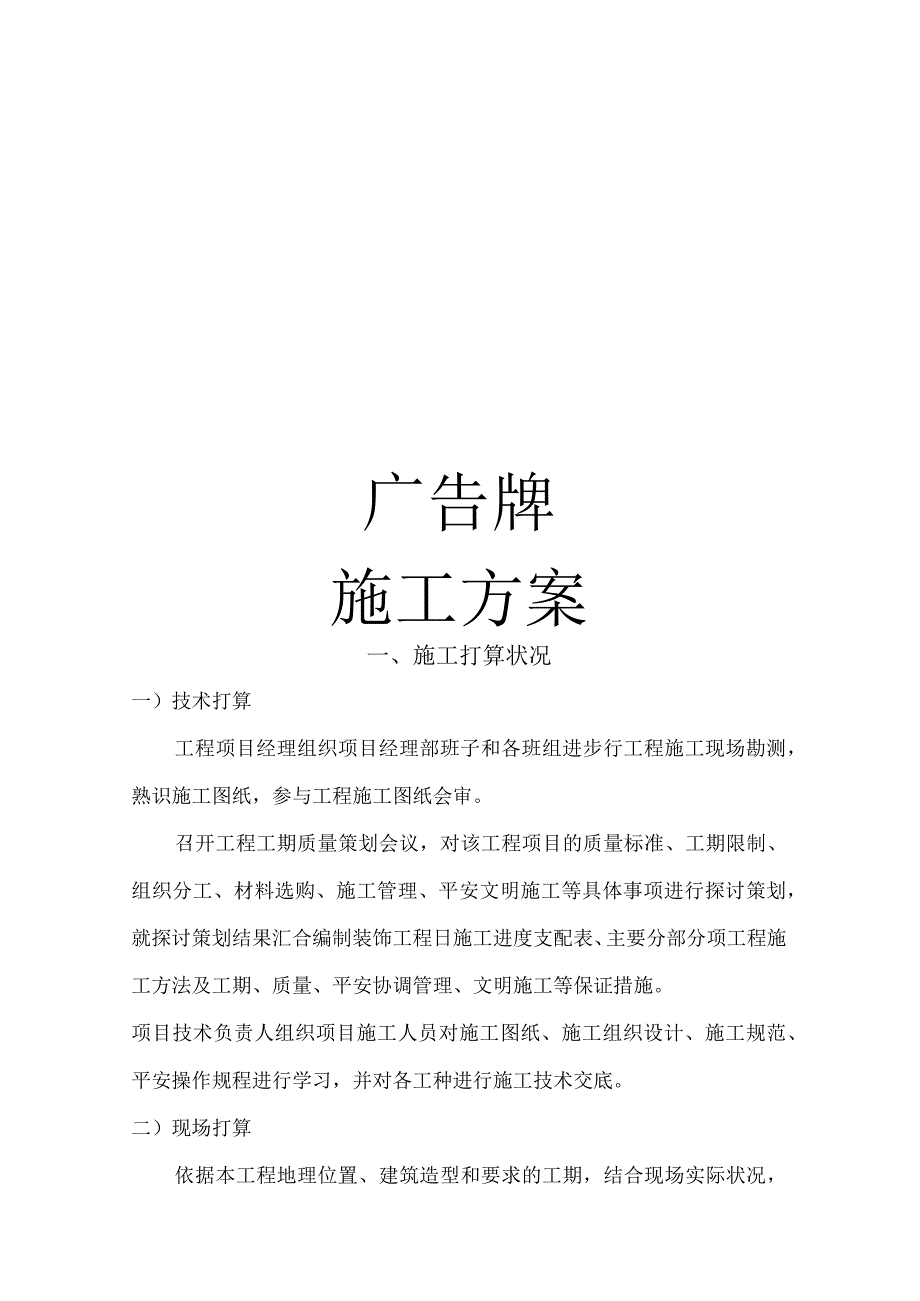

1、广告牌施工方案一、施工打算状况一)技术打算工程项目经理组织项目经理部班子和各班组进步行工程施工现场勘测,熟识施工图纸,参与工程施工图纸会审。召开工程工期质量策划会议,对该工程项目的质量标准、工期限制、组织分工、材料选购、施工管理、平安文明施工等具体事项进行探讨策划,就探讨策划结果汇合编制装饰工程日施工进度支配表、主要分部分项工程施工方法及工期、质量、平安协调管理、文明施工等保证措施。项目技术负责人组织项目施工人员对施工图纸、施工组织设计、施工规范、平安操作规程进行学习,并对各工种进行施工技术交底。二)现场打算依据本工程地理位置、建筑造型和要求的工期,结合现场实际状况,我公司打算支配1个安装施工

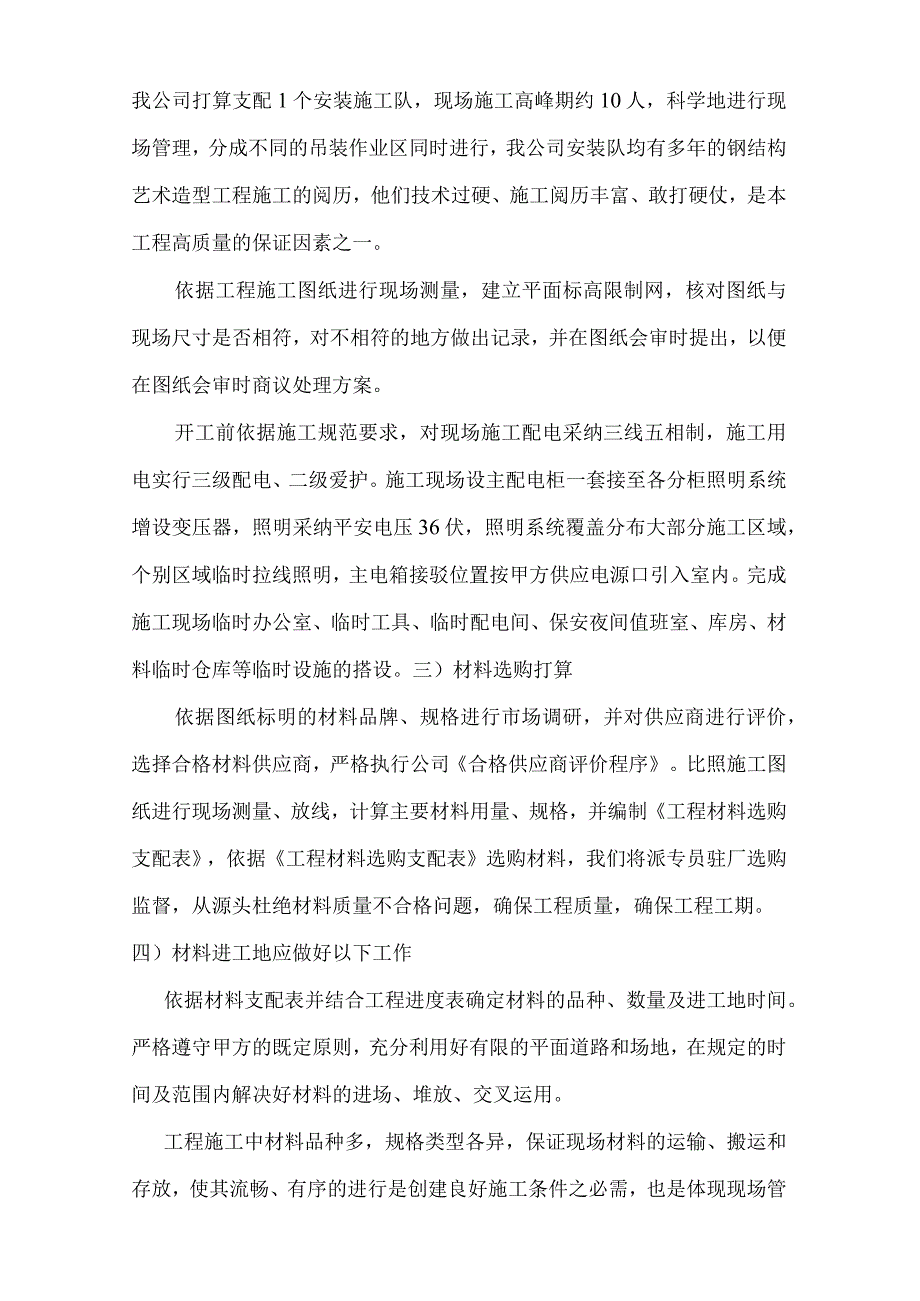

2、队,现场施工高峰期约10人,科学地进行现场管理,分成不同的吊装作业区同时进行,我公司安装队均有多年的钢结构艺术造型工程施工的阅历,他们技术过硬、施工阅历丰富、敢打硬仗,是本工程高质量的保证因素之一。依据工程施工图纸进行现场测量,建立平面标高限制网,核对图纸与现场尺寸是否相符,对不相符的地方做出记录,并在图纸会审时提出,以便在图纸会审时商议处理方案。开工前依据施工规范要求,对现场施工配电采纳三线五相制,施工用电实行三级配电、二级爱护。施工现场设主配电柜一套接至各分柜照明系统增设变压器,照明采纳平安电压36伏,照明系统覆盖分布大部分施工区域,个别区域临时拉线照明,主电箱接驳位置按甲方供应电源口引入
3、室内。完成施工现场临时办公室、临时工具、临时配电间、保安夜间值班室、库房、材料临时仓库等临时设施的搭设。三)材料选购打算依据图纸标明的材料品牌、规格进行市场调研,并对供应商进行评价,选择合格材料供应商,严格执行公司合格供应商评价程序。比照施工图纸进行现场测量、放线,计算主要材料用量、规格,并编制工程材料选购支配表,依据工程材料选购支配表选购材料,我们将派专员驻厂选购监督,从源头杜绝材料质量不合格问题,确保工程质量,确保工程工期。四)材料进工地应做好以下工作依据材料支配表并结合工程进度表确定材料的品种、数量及进工地时间。严格遵守甲方的既定原则,充分利用好有限的平面道路和场地,在规定的时间及范围内

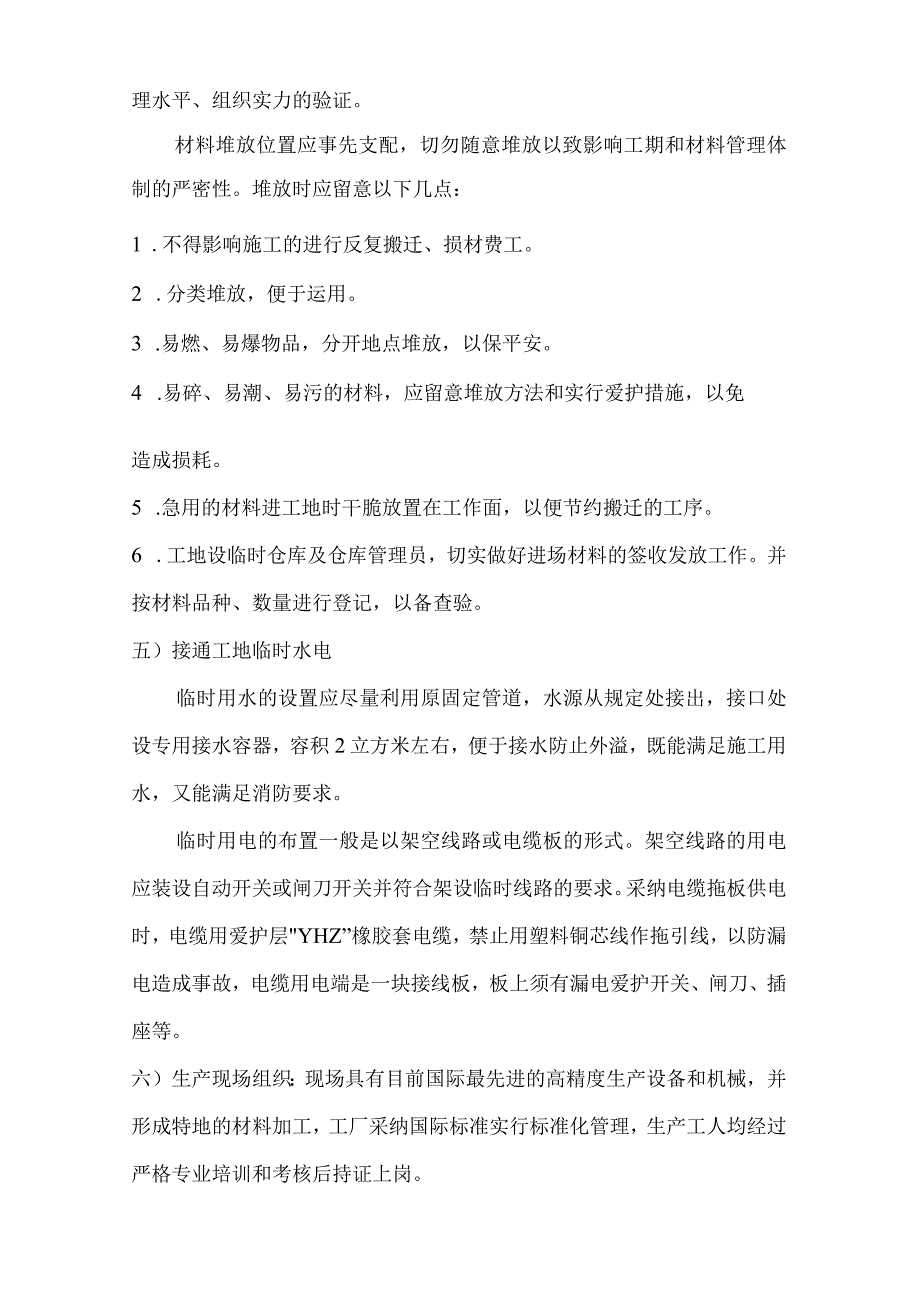

4、解决好材料的进场、堆放、交叉运用。工程施工中材料品种多,规格类型各异,保证现场材料的运输、搬运和存放,使其流畅、有序的进行是创建良好施工条件之必需,也是体现现场管理水平、组织实力的验证。材料堆放位置应事先支配,切勿随意堆放以致影响工期和材料管理体制的严密性。堆放时应留意以下几点:1 .不得影响施工的进行反复搬迁、损材费工。2 .分类堆放,便于运用。3 .易燃、易爆物品,分开地点堆放,以保平安。4 .易碎、易潮、易污的材料,应留意堆放方法和实行爱护措施,以免造成损耗。5 .急用的材料进工地时干脆放置在工作面,以便节约搬迁的工序。6 .工地设临时仓库及仓库管理员,切实做好进场材料的签收发放工作。并
5、按材料品种、数量进行登记,以备查验。五)接通工地临时水电临时用水的设置应尽量利用原固定管道,水源从规定处接出,接口处设专用接水容器,容积2立方米左右,便于接水防止外溢,既能满足施工用水,又能满足消防要求。临时用电的布置一般是以架空线路或电缆板的形式。架空线路的用电应装设自动开关或闸刀开关并符合架设临时线路的要求。采纳电缆拖板供电时,电缆用爱护层YHZ”橡胶套电缆,禁止用塑料铜芯线作拖引线,以防漏电造成事故,电缆用电端是一块接线板,板上须有漏电爱护开关、闸刀、插座等。六)生产现场组织:现场具有目前国际最先进的高精度生产设备和机械,并形成特地的材料加工,工厂采纳国际标准实行标准化管理,生产工人均经
6、过严格专业培训和考核后持证上岗。七)施工质量管理条例1、安装项目工程,必需达到有关结构施工及验收规范要求。2、钢架安装的全部构件,应符合设计的材料品种、规格色泽要求,发觉不合格产品不予以安装。3、产品安装后,应满足建筑物理要注。4、在安装施工中,质量检查人员必需在现场进行监督巡察检查。5、未经检验的产品,在施工现场要做好产品爱护工作并待检。6、产品在搬运、吊装过程应避开碰撞损坏和污染。7、全部产品安装后,应将产品表面清除干净。8、对任何永久工程组合及元件装配在设计上要预料承受的荷载力或应力。9、肯定依照批准的施工图及技术规范进行施工,符合设计上对物料表面处理,形态、大小、厚度及接口位置等要求,
7、并保证同类型物料颜色一样,纹理和线条统一和谐,以确保安装完成后获得使业主满足的外观质量。与业主协作协商,在工地预留空间进行一些最终装配工作,但要留意产品的主范措施,避开制成品受其它工种有施工过程中损坏或污染。八)现场定位1、在未施工或未订材料之前,要在现场定位,实地复核建筑尺寸,当发觉尺寸与图纸大小不一样的状况时,要立刻通知业主、设计部门尽快解决。2、我公司对现场定位尺寸精确性负责。九)安装位置的标准A、标准定位标签位置及移植1、标准线设定后,供安装用的标准标线须设定,包括水平线、平面布置线及核对基准层,并由土建方负责人支配。2、安装之前须再次确认标准线正确与否,方可按标准脏位起先设放安装用的
8、标线。3、在起先安装前,检查标线时发觉有任何阻碍安装工作的误差,应马上与业主负责协商校正。B、墨线的确认留意事项:1、钢卷尺、钢尺、真直尺及一切测量用仪器均利用(JISI)级的标准量器,并常常测试,确认精确程度。2、水平仪及垂直线测量仪须在运用前作检查及在运用中作定期的复查等程序。3、钢线a.钢线利用LOmm直径以便利度量。b.如钢线的拉长度超过20m,则加上另一个固定点在其中间,钢丝保持不超过20m的悬空运用。c.钢线两端须用旋钮扣,缓缓拉紧、拉直。d.运用铅锤时,须等待至无风的状况下方可量度。十)现场安装1、在整个施工过程中制定现场安装支配,刚好提交业主进行批阅,并负责确保其执行。2、在施
9、工前需进行现场定位,察看建筑结构的平面及立面偏差,确定偏差幅度是否在允许的建筑结构偏差范围内。3、在装配组合及定位安放的时候,需留意以下几点:a.用螺栓、焊接或其它机械固定构件时,需考虑到它的操作要求及容许的移动,如有必要,则应安放滑动垫于可移动的构件之间。b.在类型不协调的物料的接触面之间放置分格物,避开产生腐蚀及电解作用。c.在混凝土预埋件外露的地方涂三道防锈漆,并依据技术规范修补一些被焊接损坏的涂料;焊接后材料上多余的焊渣应予以清除并需加涂料以爱护底层金属材料。十一)接合点1、全部的接合点,要严格依据图纸紧密地将不同构件连接起来。2、全部小五金为隐藏的构件,除非项目工程师批准,否则外露小
10、五金肯定不允许,假如完成的材料表面必需加设螺丝钉,则必需选用埋头螺丝,且安装后需作表面处理,以协作旁材料外观。十二)切割及锁孔1、钢材的切割面需经处理,除去尖角及钢渣,并用打磨机整齐切边。2、钾钉及螺栓的孔洞应以锁孔方法形成:孔洞应比要求的直径少2mm,并以扩孔方法处理孔洞完成孔洞需稍大于钏钉及螺栓的额定尺寸。十三)防腐蚀爱护1、底材处理:a)除锈:有氧化皮钢材,喷砂处理至Sa25级、表面粗糙底3(75um或手工打磨处理至St2.O级,或采纳酸洗处理至除尽全部氧化铁皮、铁锈。除铁锈之前必需除尽表面的油污、焊接飞溅并打磨焊缝和尖角。涂有底漆的钢材,采纳轻扫喷吵或以弹性砂轮片打磨至平整后,以弹性砂
11、轮片打磨至Sa3级别或手工打磨处理至St2.5级。b)除灰:采纳SF2310擦拭,除去表面灰尘后干燥待用:2、环氧富锌底漆a)工具:空压机、喷枪、毛刷、调漆罐、调漆尺等。b)工艺:(1)配比:以10:1比例加入环氧富锌底漆固化剂(重量比);(2)稀释剂:按2050%油漆重量比加入SF2323稀释剂调整至喷涂粘度16-18S20oC;若采纳刷涂的方法施工,可加入l(20%稀释剂;(3)喷枪直径:喷嘴直径2.(2.5mm;(4)喷涂压力:0.30.6Mpa;(约36Kgf7c11)2)(5)施工工艺:在36Kgfc11)2喷涂压力下以中湿喷法喷涂2-3次,得干膜约6080um每道之间间隔1015分
12、钟,喷涂完成后自然干燥即可;刷涂时刷涂一至二遍,得干膜6070Un1;(6)干燥时间:指压干约2小时/25。C;(7)重涂间隔:8小时/25。C;四、主要分部、分项施工方法一、工艺流程二、施工工艺及施工要点1、加工打算及下料:依据施工图放样,放样和号料时要预留焊接收缩量和加工余量,依据放样作样板。钢材矫正:钢材下料前必需先进行矫正,矫正后的偏差值不应超过规范规定的允许偏差值,以保证下料的质量。2、测量放线:依据土建标高基准线测预埋件标中学心线,检查预埋件标高偏差、左右偏差。整理结果,确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。3、预埋件安装处理:定位预埋件安装位置,打钻
13、安装。要求预埋件位置精确、埋设坚固。标高偏差不大于9mm,左右位移不大于20mmo4、钢骨架安装焊接:主钢骨架采纳200*100*8方管,次钢骨架采纳80*80*4方管,安装采纳焊接,需检查焊接节点,调整钢骨架位置,精确无误方能进行焊接。骨架安装要遵循先主梁、后次梁的安装依次。型钢需接长时,先焊接头并矫直。采纳型钢接头时,为使接头型钢与钢板预埋件紧贴,应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板,其材质和波口型式与焊件相同,焊后气割切并磨平。5、表面处理:应清熔渣及飞溅物,不锈钢件表面依据设计规定作处理。涂料及膜厚度应符合设计要求或施工规范的规定。6、修补检验:局部修补检验。7、竣工
14、验收:竣工验收五、平安生产和文明施工措施-)平安生产措施加强教化:进场前加强对施工人员的平安教化,增加平安意识,遵守各项平安规章制度。施工现场设专职平安员,管理平安和劳动爱护问题及可能发生的事故。1、平安、防火措施平安、防火责任制是企业中最基本的一项制度,是全部劳动爱护规章制度的核心。项目经理、项目副经理平安、防火职责定期组织有关人员学习管理制度和防火、治安保卫的有关规定和学问,不断提高职工的平安素养和防治意识。督促和检查职工及施工人员执行各项规章制度,深化现场检查平安生产及防火状况,发觉隐患或担心全因素限期整改,确保生产平安。教化干部和职工遵纪遵守法律,执行平安生产等的制度和劳动纪律,杜绝违
15、章操作。坚持贯彻“五同时”,在布置支配、实施、检查、总结、评比工作的同时,布置平安防火工作。以身作则,模范遵守各项规章制度,新工程开工时,具体指导公司平安员做好平安宣扬教化等工作。年终对公司各部门及各工程进行平安生产防火等工作的评比,总结阅历,表扬先进事迹,督促教化后进。(2)职工平安、防火守则a)主动参与平安活动,仔细学习各项规章制度。b)严格岗位责任制,自觉遵守各项规章制度。c)发觉隐患刚好汇报,并刚好实行防范措施。d)严禁在禁火区(施工场地、仓库等)吸烟及运用明火。e)相互之间礼貌待人,不得吵嚷,严禁打架、赌博,主动做好各自的平安保卫工作。(3)专职平安员平安、防火职责a)必需仔细贯彻执行制订的各项规章制度,不定期的巡察公司承建和各施工场所。发觉担心全因素,向工地负责人提出整改,必要时先制止后再向工地负责人提出整改看法,以确保生产平安。b)帮助各施工场所召开平安生产会议,宣扬各项规章制度,教化职工执行各项规章制度,张贴宣扬标语等。c)坚持原则,对违章作业人员,进行必要的教化和指责,对屡教不改的人员,按平安生产管理制度执行惩罚。d)对大小事故必需具体记载:发生地点、肇事雇员姓名、缘由、后果、经济损失等状况,刚好向公司领导报告。e)检查平安防火措施,对仓库等
