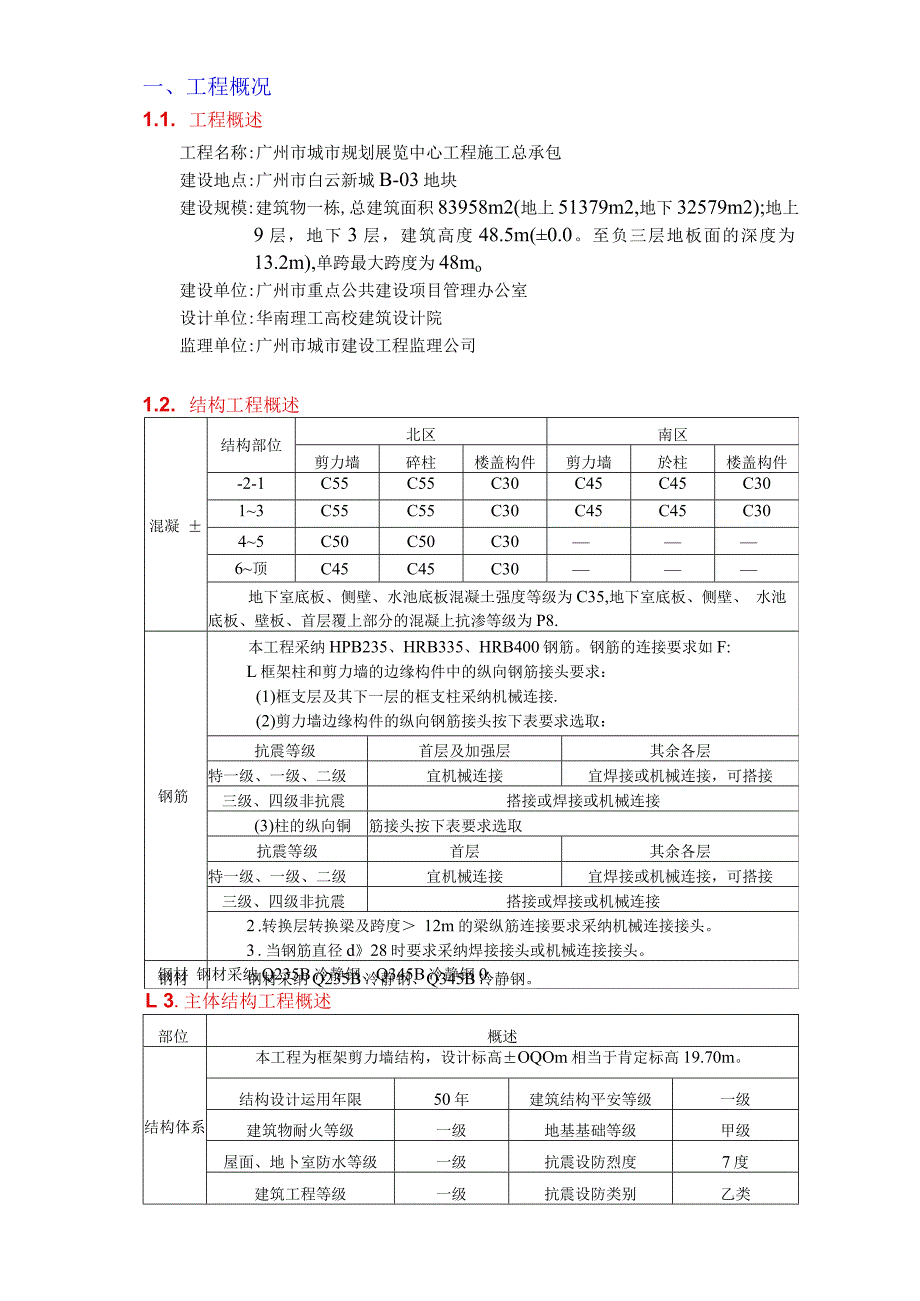

1、一、工程概况1.1. 工程概述工程名称:广州市城市规划展览中心工程施工总承包建设地点:广州市白云新城B-03地块建设规模:建筑物一栋,总建筑面积83958m2(地上51379m2,地下32579m2);地上9层，地下3层，建筑高度48.5m(0.0。至负三层地板面的深度为13.2m),单跨最大跨度为48mo建设单位:广州市重点公共建设项目管理办公室设计单位:华南理工高校建筑设计院监理单位:广州市城市建设工程监理公司1.2. 结构工程概述混凝 结构部位北区南区剪力墙碎柱楼盖构件剪力墙於柱楼盖构件-2-1C55C55C30C45C45C3013C55C55C30C45C45C3045C50C50C
2、306顶C45C45C30地下室底板、侧壁、水池底板混凝土强度等级为C35,地下室底板、侧壁、 水池底板、壁板、首层覆上部分的混凝上抗渗等级为P8.钢筋本工程采纳HPB235、HRB335、HRB400钢筋。钢筋的连接要求如F:L框架柱和剪力墙的边缘构件中的纵向钢筋接头要求：(1)框支层及其下一层的框支柱采纳机械连接.(2)剪力墙边缘构件的纵向钢筋接头按下表要求选取：抗震等级首层及加强层其余各层特一级、一级、二级宜机械连接宜焊接或机械连接，可搭接三级、四级非抗震搭接或焊接或机械连接(3)柱的纵向铜筋接头按下表要求选取抗震等级首层其余各层特一级、一级、二级宜机械连接宜焊接或机械连接，可搭接三级、

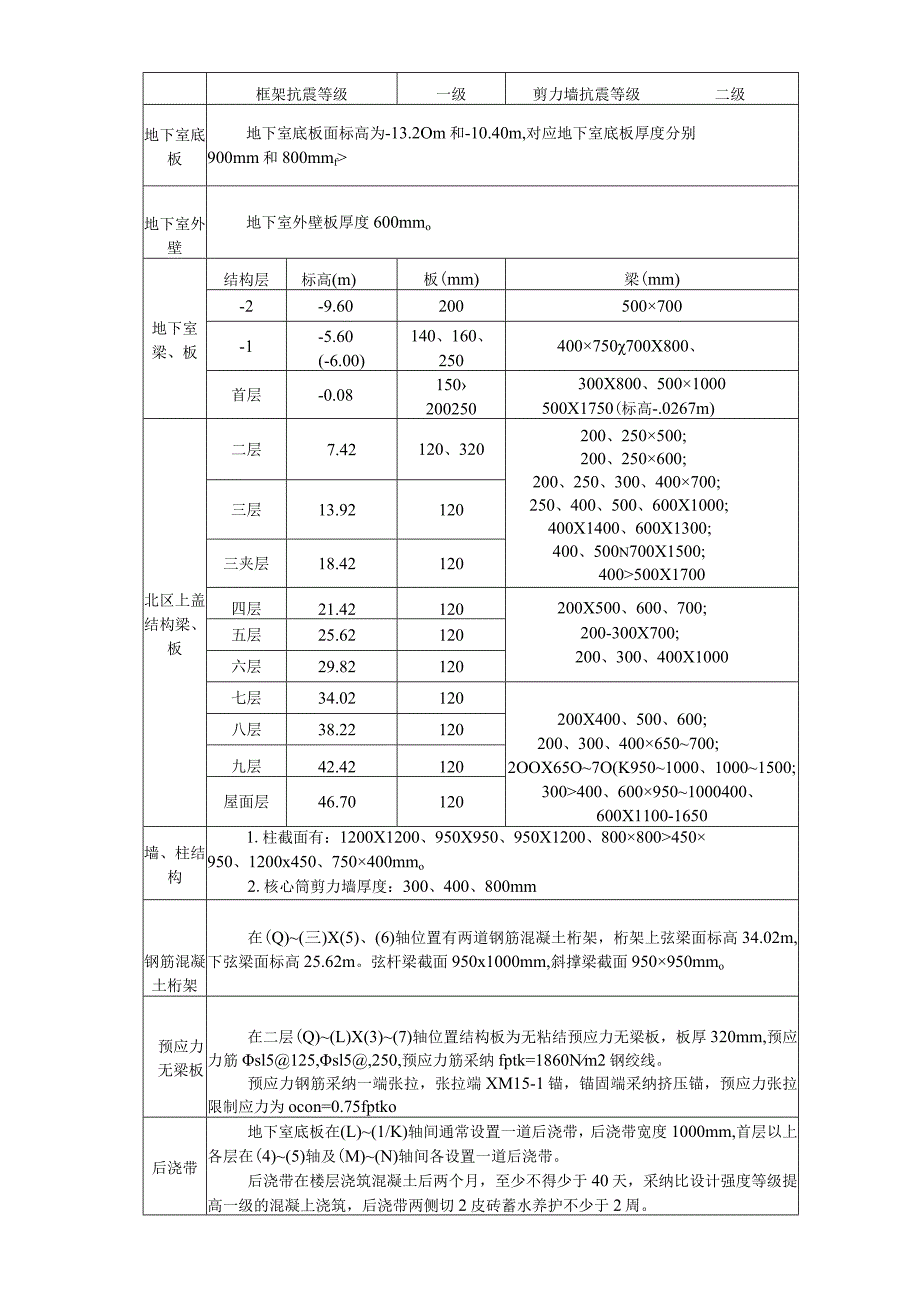

3、四级非抗震搭接或焊接或机械连接2 .转换层转换梁及跨度 12m的梁纵筋连接要求采纳机械连接接头。3 .当钢筋直径d28时要求采纳焊接接头或机械连接接头。钢材钢材采纳Q235B冷静钢、Q345B冷静钢。钢材 钢材采纳Q235B冷静钢、Q345B冷静钢0L 3.主体结构工程概述部位概述结构体系本工程为框架剪力墙结构，设计标高OQOm相当于肯定标高19.70m。结构设计运用年限50年建筑结构平安等级一级建筑物耐火等级一级地基基础等级甲级屋面、地卜室防水等级一级抗震设防烈度7度建筑工程等级一级抗震设防类别乙类框架抗震等级一级剪力墙抗震等级二级地下室底板地下室底板面标高为-13.2Om和-10.40m,
4、对应地下室底板厚度分别900mm和800mmf地下室外壁地下室外壁板厚度600mmo地下室梁、板结构层标高(m)板(mm)梁(mm)-2-9.60200500700-1-5.60(-6.00)140、160、250400750700X800、首层-0.08150200250300X800、5001000500X1750(标高-.0267m)北区上盖结构梁、板二层7.42120、320200、250500;200、250600;200、250、300、400700;250、400、500、600X1000;400X1400、600X1300;400、500n700X1500;400500X170
5、0三层13.92120三夹层18.42120四层21.42120200X500、600、700;200-300X700;200、300、400X1000五层25.62120六层29.82120七层34.02120200X400、500、600;200、300、400650700;2OOX65O7O(K9501000、10001500;300400、6009501000400、600X1100-1650八层38.22120九层42.42120屋面层46.70120墙、柱结构1.柱截面有：1200X1200、950X950、950X1200、800800450950、1200x450、750400
6、mmo2.核心筒剪力墙厚度：300、400、800mm钢筋混凝土桁架在(Q)(三)X(5)、(6)轴位置有两道钢筋混凝土桁架，桁架上弦梁面标高34.02m,下弦梁面标高25.62m。弦杆梁截面950x1000mm,斜撑梁截面950950mmo预应力无梁板在二层(Q)(L)X(3)(7)轴位置结构板为无粘结预应力无梁板，板厚320mm,预应力筋sl5125,sl5,250,预应力筋采纳fptk=1860Nm2钢绞线。预应力钢筋采纳一端张拉，张拉端XM15-1锚，锚固端采纳挤压锚，预应力张拉限制应力为ocon=0.75fptko后浇带地下室底板在(L)(1/K)轴间通常设置一道后浇带，后浇带宽度1

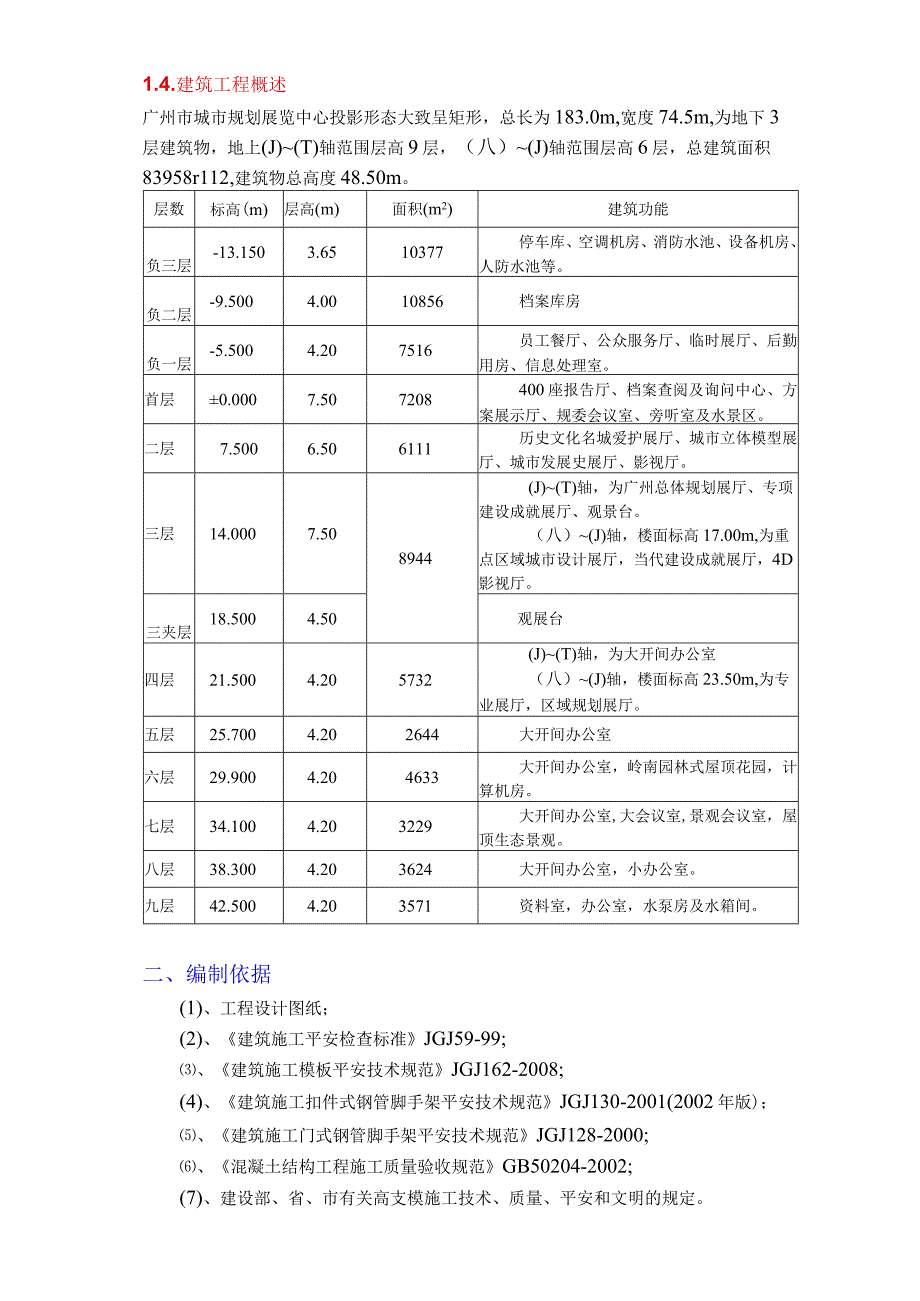

7、000mm,首层以上各层在(4)(5)轴及(M)(N)轴间各设置一道后浇带。后浇带在楼层浇筑混凝土后两个月，至少不得少于40天，采纳比设计强度等级提高一级的混凝上浇筑，后浇带两侧切2皮砖蓄水养护不少于2周。1.4.建筑工程概述广州市城市规划展览中心投影形态大致呈矩形，总长为183.0m,宽度74.5m,为地下3层建筑物，地上(J)(T)轴范围层高9层，（八）(J)轴范围层高6层，总建筑面积83958r112,建筑物总高度48.50m。层数标高(m)层高(m)面积(m2)建筑功能负三层-13.1503.6510377停车库、空调机房、消防水池、设备机房、人防水池等。负二层-9.5004.0010
8、856档案库房负一层-5.5004.207516员工餐厅、公众服务厅、临时展厅、后勤用房、信息处理室。首层0.0007.507208400座报告厅、档案查阅及询问中心、方案展示厅、规委会议室、旁听室及水景区。二层7.5006.506111历史文化名城爱护展厅、城市立体模型展厅、城市发展史展厅、影视厅。三层14.0007.508944(J)(T)轴，为广州总体规划展厅、专项建设成就展厅、观景台。（八）(J)轴，楼面标高17.00m,为重点区域城市设计展厅，当代建设成就展厅，4D影视厅。三夹层18.5004.50观展台四层21.5004.205732(J)(T)轴，为大开间办公室（八）(J)轴，楼
9、面标高23.50m,为专业展厅，区域规划展厅。五层25.7004.202644大开间办公室六层29.9004.204633大开间办公室，岭南园林式屋顶花园，计算机房。七层34.1004.203229大开间办公室,大会议室,景观会议室，屋顶生态景观。八层38.3004.203624大开间办公室，小办公室。九层42.5004.203571资料室，办公室，水泵房及水箱间。二、编制依据(1)、工程设计图纸；(2)、建筑施工平安检查标准JGJ59-99;、建筑施工模板平安技术规范JGJ162-2008;(4)、建筑施工扣件式钢管脚手架平安技术规范JGJ130-2001(2002年版)；、建筑施工门式钢管
10、脚手架平安技术规范JGJ128-2000;、混凝土结构工程施工质量验收规范GB50204-2002;(7)、建设部、省、市有关高支模施工技术、质量、平安和文明的规定。三、模板及支顶系统设计3.1. 3.L模板支顶系统的选型3.2. 1.钢管支顶梁板的模板均采纳18厚夹板，均用80X80木材作龙骨，侧模肋杨、压脚用80X80木材，斜撑用18mm模板，用48x3.0钢管配可调托作支顶，钢管立柱的扫地杆、水平拉杆、剪刀撑均采纳48X3.0钢管，用扣件与钢管立柱扣牢。每根立柱底部设置底座及垫板，垫板厚度不得小于50mm。其中：木材弹性模量E=9000Nmm2,抗弯强度fm=13.00Nmm2,抗剪强度
11、fv=L4Nm1148X3.0钢管概面积4.24c11惯性矩I=IO.78cn?,檄面模量W=4.49c11回转半径i=1.59cm,钢材强度设计值为205Nmm2o3.1.2.门式架支顶梁板的模板均采纳18厚夹板,侧模肋桥、压脚用80X80木材,斜撑用18mm模板，48X3.0钢管作龙骨。门架型号采纳MF1219,门架的宽度b=1.22米,门架的高度h0=1.93米，钢材采纳Q235o运用标准门式脚手架配可调托作支顶,水平拉杆采纳48X3.0钢管，底部加扫地杆。每根立柱底部设置底座及垫板，垫板厚度不得小于50mmo3.3. 地下室结构模板工程施工概述L本工程地下三层层高3.6m,地下二层层高
12、4m(3.6m)、地下一层层高5.92m(5.52m)剪力墙外墙厚为600mmo2 .柱构件主要有混凝土矩形柱，钢筋混凝土矩形柱截面尺寸有12001200.950X950、950X1200、800X800、450x950、1200x450、750400mmo2核心筒剪力墙厚度：300、400、800mm5001000500X1750等。4 .地下室顶板厚度有150、200、250mmo5 .地下室部顶板支模高度超过5m,其梁、板支模属高支撑模板体系，另详见34“高支模”中的相关内容L侧模采纳18mm厚夹板制作。为防止柱模板爆板，竖向用80X8Omm木材贴紧模板，横向用中48双钢管压实，并用12
13、螺栓收紧的方法夹紧坚固，8080mm竖桥间距300mm,48双钢管间距500mmo适用于单边长度大于60Omm的柱2 .柱与梁接头处的开口位模板必需做至楼板模板的底面,接头处支模平整、不变形。柱模板底脚应留200X200mm生口模板，以便清理柱内杂物。3 .为确保结构几何尺寸精确，符合设计和规范要求，模板制作安装除要求接缝平整和不漏浆外。支撑系统应坚固，具有足够的稳定性、强度和刚度，柱模设斜撑二道，斜撑与地面点成45度角为宜，不得大于60度0边柱则采纳拉杆和支撑相间设置，通排柱模安装时，应先将柱脚相互搭坚固定，再将两端柱模找平吊直。4 .柱模板施工流程如下：1.地下室外壁模板:采纳18mm夹板
14、，并用80X80木材贴紧模板，及用48钢管压实加穿墙螺杆（带止水环）收紧的方法。墙水平施工缝留设离底板面上500mm,接缝处设置止水带（用3厚钢板L=300mm）支模示意图如F：剪力墙模板施工约2m2 .地下室室内剪力墙模板:地下室内壁墙模板采纳18mm夹板，为防止模板爆板，用80X8Omm木材贴紧模板，及用双48钢管压实加穿墙螺杆收紧的方法。支模示意图如下：(1)地室1#、2#、7#、8#核心筒、地卜室内壁剪力墙：剪力墙模板施工18厚夹板两侧80*80木榜(2)地下室3#、4#、5#、6#核心筒剪力墙(墙脚做法参照上图)：482B 外橡墙宽80 X 80木材*卜对拉螺栓剪力墙模板立面国剪力墙模板侧面国3 .混凝土墙施
