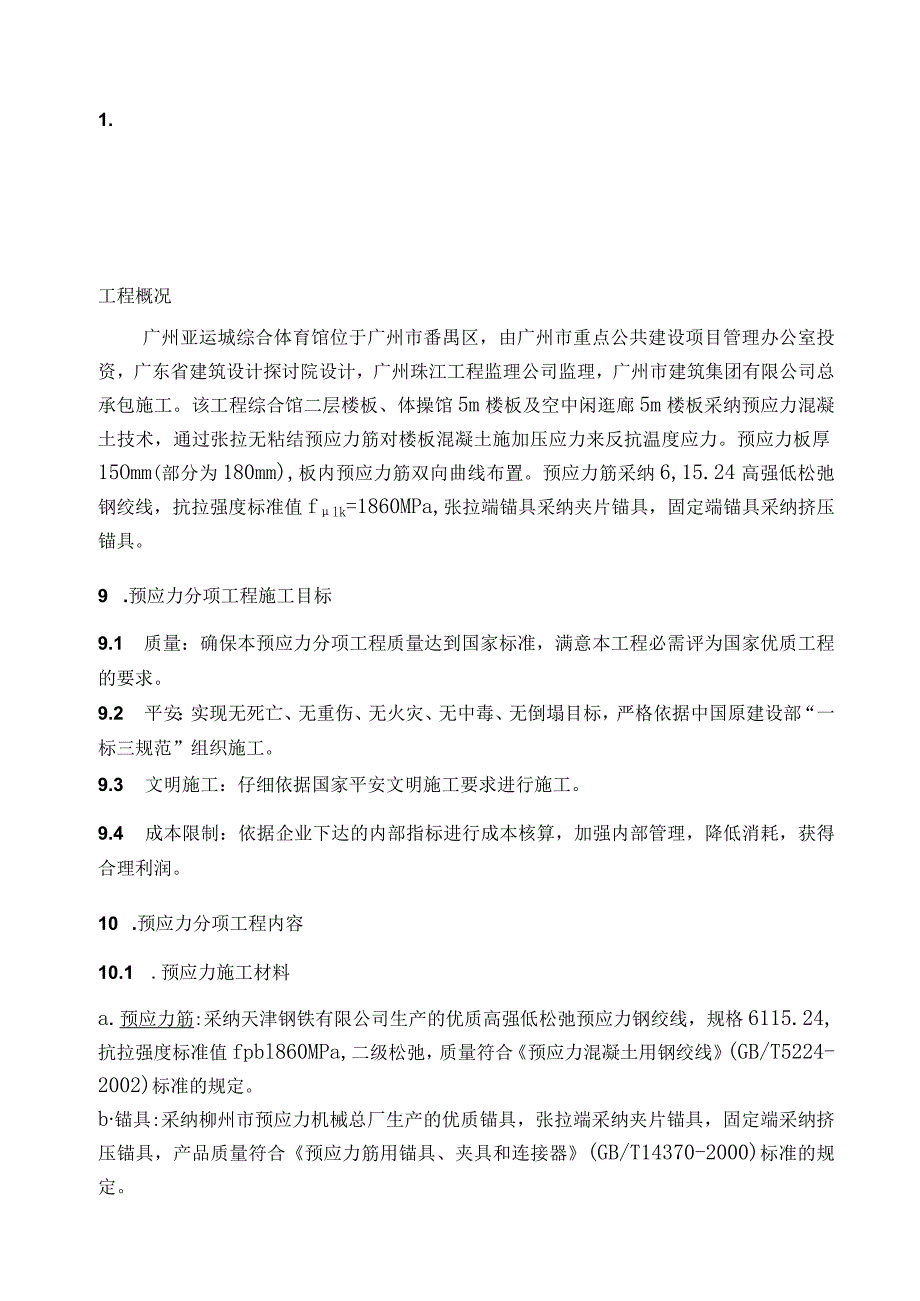

1、1.工程概况广州亚运城综合体育馆位于广州市番禺区，由广州市重点公共建设项目管理办公室投资，广东省建筑设计探讨院设计，广州珠江工程监理公司监理，广州市建筑集团有限公司总承包施工。该工程综合馆二层楼板、体操馆5m楼板及空中闲逛廊5m楼板采纳预应力混凝土技术，通过张拉无粘结预应力筋对楼板混凝土施加压应力来反抗温度应力。预应力板厚15Omm(部分为180mm),板内预应力筋双向曲线布置。预应力筋采纳6,15.24高强低松弛钢绞线，抗拉强度标准值flk=1860MPa,张拉端锚具采纳夹片锚具，固定端锚具采纳挤压锚具。9 .预应力分项工程施工目标9.1 质量：确保本预应力分项工程质量达到国家标准，满意本工
2、程必需评为国家优质工程的要求。9.2 平安：实现无死亡、无重伤、无火灾、无中毒、无倒塌目标，严格依据中国原建设部“一标三规范”组织施工。9.3 文明施工：仔细依据国家平安文明施工要求进行施工。9.4 成本限制：依据企业下达的内部指标进行成本核算，加强内部管理，降低消耗，获得合理利润。10 .预应力分项工程内容10.1 .预应力施工材料a.预应力筋:采纳天津钢铁有限公司生产的优质高强低松弛预应力钢绞线，规格6115.24,抗拉强度标准值fpbl860MPa,二级松弛，质量符合预应力混凝土用钢绞线(GB/T5224-2002)标准的规定。b锚具:采纳柳州市预应力机械总厂生产的优质锚具，张拉端采纳夹

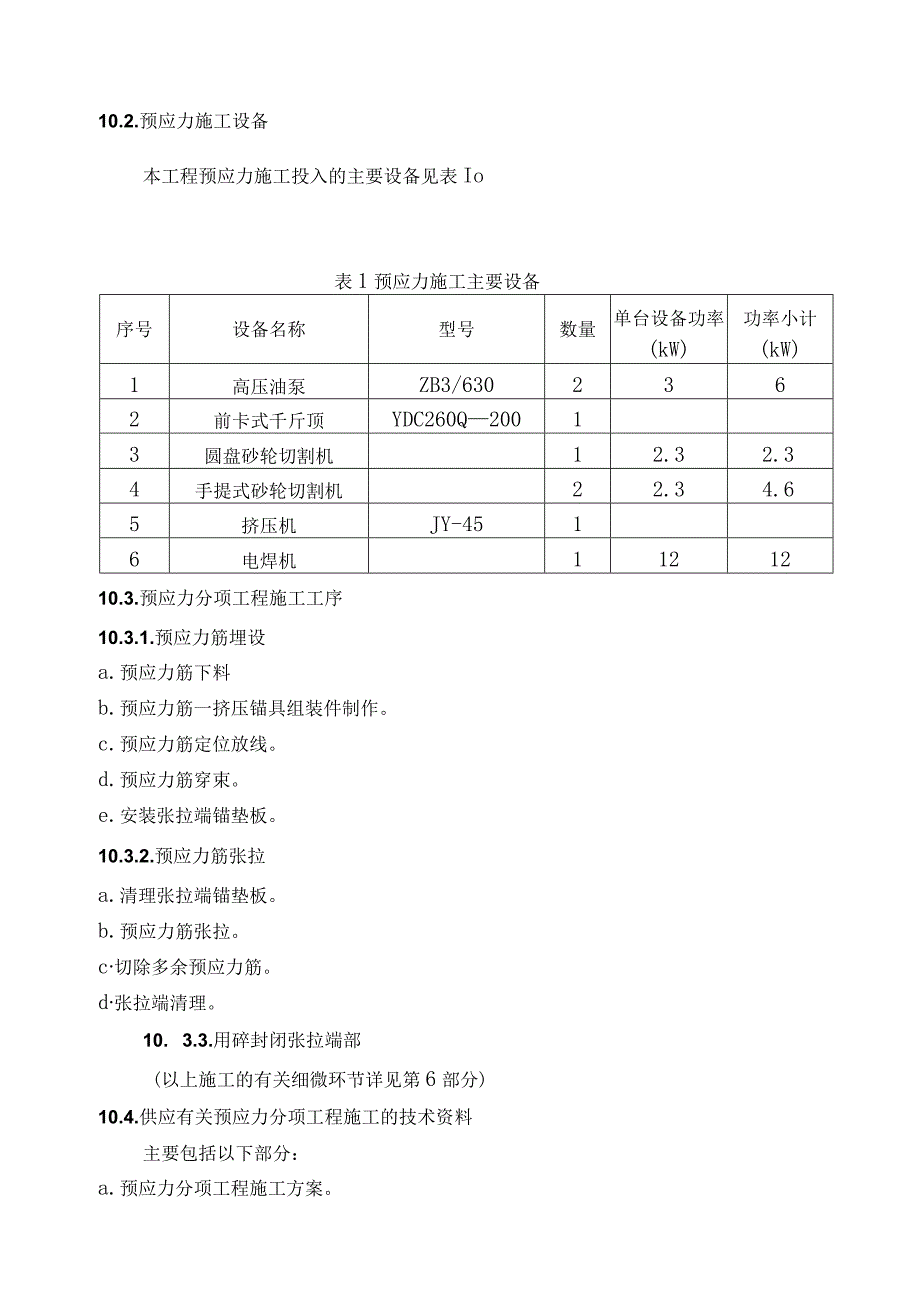

3、片锚具，固定端采纳挤压锚具，产品质量符合预应力筋用锚具、夹具和连接器(GB/T14370-2000)标准的规定。10.2.预应力施工设备本工程预应力施工投入的主要设备见表Io表1预应力施工主要设备序号设备名称型号数量单台设备功率(kW)功率小计(kW)1高压油泵ZB3/6302362前卡式千斤顶YDC260Q20013圆盘砂轮切割机12.32.34手提式砂轮切割机22.34.65挤压机JY-4516电焊机1121210.3.预应力分项工程施工工序10.3.1.预应力筋埋设a.预应力筋下料b.预应力筋一挤压锚具组装件制作。c.预应力筋定位放线。d.预应力筋穿束。e.安装张拉端锚垫板。10.3.2

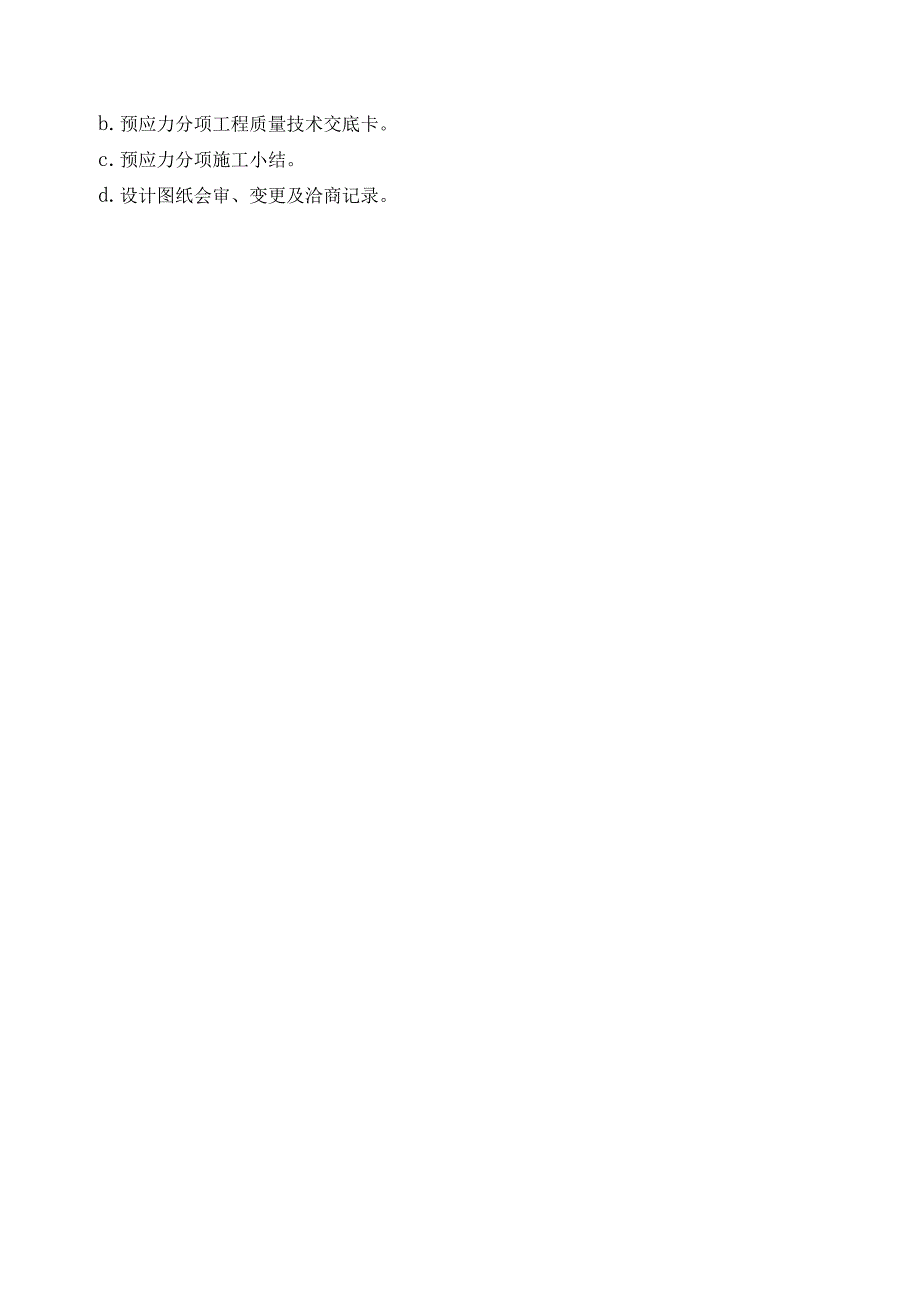

4、.预应力筋张拉a.清理张拉端锚垫板。b.预应力筋张拉。c切除多余预应力筋。d张拉端清理。10. 3.3.用碎封闭张拉端部(以上施工的有关细微环节详见第6部分)10.4.供应有关预应力分项工程施工的技术资料主要包括以下部分：a.预应力分项工程施工方案。b.预应力分项工程质量技术交底卡。c.预应力分项施工小结。d.设计图纸会审、变更及洽商记录。e.预应力钢绞线产品质量证明书及力学性能检验报告。f锚具出厂质量证明文件及静载锚固性能检验报告。g.千斤顶标定证书。h.工作夹片硬度检验报告。I .隐藏工程验收记录。j.预应力筋张拉记录表。k.预应力分项及检验批质量验收记录表。II .人员支配11.1. 项
5、目管理架构项目经理:黄华锋（工程师、一级注册建立师）项目技术负责人:彭 狄（助理工程师、贰级注册建立师）施 工 员:质量安全员:材 料 员:资 料 员:罗邦典（中级施工员）邙松添（助理工程师、质安员）戴伟雄（工程师）汤志权（助理工程师、资料员）11.2. 劳动力支配支配电工：1人焊工：1人预应力筋穿束工：6人张拉工：3人12.质量保证体系及措施12.1. 预应力主要材料质保体系12.1.1. 优选预应力材料，把好材料关。预应力筋产品质量的好坏，干脆关系到建筑物的平安性、耐久性，是工程质量优劣的关键所在。本工程预应力钢绞线生产厂家天津钢铁有限公为国有大型钢铁制造企业司，拥有从意大利引进的世界一流
6、水平的先进生产线和严格的产品质量保证体系，所生产的预应力钢绞线产品质量过硬，达到国际先进质量水平。12.1.2. 严格按规范规程要求，进行现场材料抽样检验。预应力材料进场后，在监理公司见证员见证下，对预应力材料进行随机抽样检验。检验项目分别为：a.预应力钢绞线力学性能检验，b.钢绞线一挤压锚具组装件静载锚固性能检验，c.夹片硬度检验，d.水泥物理性能检验。试样送检合格后，该批预应力材料才能应用于工程上。预应力材料质量保证体系流程图详见下图12.2.张拉计量设备质保体系12.3.施工质量管理体系12.3.1.技术标准a.设计图纸、图纸会审记录、设计修改通知书、工程联系单及深化设计图纸。b.混凝土
7、结构工程施工质量验收规范(GB50204-2002)。12.3.2.施工质量管理责任制建立施工质量管理三级责任制：第一级即项目经理管理责任制：项目经理对工程施工质量负全部责任，负责管理质量及施工平安、对外协调。其次级即质检员质量责任制：专职质量平安检查员帮助项目经理把住施工质量关。第三级即施工员、班组和个人质量责任制：施工员和班组对各自施工范围内的工作质量负责，实行“谁施工谁负责”。每天由质检员负责登记各个班组的工作内容，要求各道工艺既要能够保证施工质量，又为下道工序创建顺当的施工条件，不符合要求的，由该班组负责返工。12.3.3,施工质量限制12.3.3.1.施工打算阶段质量限制a.组织全部
8、工程施工人员学习设计图纸和施工方案，进行技术交底、质量教化与培训。b.检查进场施工机械是否符合要求，保证施工过程的顺当、持续进行。c.保证施工队伍的相对稳定。12.3.3.2.施工阶段质量限制a.加强施工工艺管理，施工要依据正确的流程和工艺进行，防止偷工减料与野蛮施工。b.限制施工过程中的每一道工序，把质量事故歼灭在萌芽状态，发觉质量问题马上补救，不留后患。12.3.3.3.施工后的产品质量爱护既要不破坏自己和别人已经完成的产品，也要防止别人破坏自己的产品。留意在施工过程中，避开在搭接钢筋时和机安在烧焊避雷线路时损坏无粘结预应力钢绞线，详细做法是a.施工前各个工种开一个交底会议，各自提出对自己
9、产品爱护的要求及留意事项，相互学习、了解，从而主动避开破坏他人产品。b.当钢绞线被焊渣损坏时，应马上更换钢绞线；当钢绞线外包层被损坏时，刚好用封箱纸包袱损伤处。c.混凝土浇筑过程中，将派出专人进行跟班，以便刚好发觉问题并作出处理。12.3.3.4.工程质量检查实行三级检查制度：第一级即班组随时自检，随时更正。其次级即施工员全面检查上一道工序的工程质量，符合要求和标准后再进行下一道工序的施工。第三级即质检员全面检查和对关键部位进行技术复核。13.预应力施工13.1. 预应力楼板施工工序流程图!iWii:强度达到90%工l过后浇带预应力筋张拉封闭张拉端部张拉端锚具防锈处理标底需藉底法箴葡王阑实线框
10、内的工作由广州市建筑科学探讨院新技术开发中心完成，虚线框内的工作由总包单位完成。13.2. 材料、机具进场及检验13.2.L材料进场a.预应力筋、挤压套在预应力施工前8天进场。b.张拉端、固定端锚垫板在预应力施工前8天进场。c.张拉端锚具在预应力张拉前8天进场。13.2.2,材料检验a.预应力筋抗拉力学性能检验在预应力筋穿束前5天完成。b.预应力筋一锚具组装件静载锚固性能检验在预应力筋穿束前5天完成。c.夹片硬度检验在预应力筋张拉施工前5天完成。13.2.3.机具进场a.高压油泵、挤压机、焊机、切割机与预应力筋同时进场。b.千斤顶在预应力张拉前5天进场。13.3.预应力结构详细施工操作13.3
11、.L预应力筋下料13.3.1.1.依据计算所得的预应力筋下料长度，用砂轮机切割预应力筋盘料，分类堆放好。13.3.1.2.预应力筋下料完成后，刚好检查其数量、尺寸状况。此步工作可以与一般钢筋绑扎同时进行，不占用工时。13.3.2.预应力筋一挤压锚具组装件制作13.3.2.1.依据图纸要求，对一端张拉的预应力筋进行固定端挤压锚具的制作，做法如下：a.在无粘结预应力钢绞线的一个端头，剥掉80100mm的外包层，依次套上单孔锚垫板、挤压弹簧。b.将钢绞线放进挤压机后，旋入挤压套，开动高压油泵向油缸供油，顶压活塞伸出推动钢绞线通过挤压模，然后顶压活塞回程。13.3.2.2.预应力筋一挤压锚具组装件为预
12、埋式部件，其质量应满意以下要求：a.挤压锚具内裹挤压弹簧长度不少于挤压套长度。b.制作好的挤压锚具外形上不得有明显的弯曲，表面不得有裂纹和起鳞。此步工作可以与一般钢筋绑扎同时进行，不占用工时。13.3.3.楼板预应力筋定位放线依据设计图纸中所标的预应力筋水平位置，用油漆或墨汁将预应力筋水平位置标注在楼板模板上。13.3.4.楼板预应力筋穿束13.3.4.1.预应力筋穿束采纳人工穿束的方法，将预应力筋逐束铺设在楼板上，不行并束。13.3.4.2.用扎线将预应力筋吊高固定在框架梁上部钢筋下方，跨中与板底筋固定在一起，详细见下图：13.3.4.3.预应力筋固定好之后，由质检员进行检查，看预应力筋线型
13、是否平直，不符合要求的加以改正。13.3.5.安装张拉端锚垫板13.3.5.L按设计图纸所定的位置安装张拉端锚垫板、螺旋筋，将张拉端锚垫板坚固地焊接在梁板一般钢筋上，锚垫板面应与预应力筋垂直。13.3.5.2.当预应力筋通至结构外侧，张拉端锚垫板位置自边梁或墙柱结构侧面内缩Iomnb锚垫板面垂直，详细见下图：无粘结预应力筋边梁或墙外张拉板大样13.3.5.3.对于不通至结构外侧的预应力筋，其张拉端锚垫板位置设在距离框架梁边1500m的板面，锚垫板面适当倾斜以便翘起张拉，与楼板面垂线的夹角少于30度，详细见下图：无槌预应力拉大样而说赢赢F嬴嬴500mm13.3.5.4.在张拉端锚垫板前安装泡沫，
14、使锚垫板外面留下锚具安装及张拉操作所需空间。13.3.6.隐藏工程验收验收前进行一次自检，自检的内容有：a预应力筋数量、摆放位置是否符合图纸要求；b.产品有否爱护好,是否受到破坏；c.其它工作是否遗漏。在自检合格的前提下，请有关单位进行隐臧工程验收，该项工作可与一般钢筋验收一起进行。13.3.7.混凝土浇筑13.3.7.1.混凝土浇筑过程中，应做到以下两点要求：a.尽量避开振动棒干脆触动预应力筋；b.确保锚垫板四周混凝土密实、不漏浆。当预应力筋端部的混凝土质量不好,出现蜂窝时，必需进行灌浆补强，必要时凿掉该部分混凝土重新浇筑后，方可进行预应力张拉。13.3.7.2.混凝土浇筑过程中，我方将派出
15、专人进行跟班，以便刚好发觉问题并作出处理，希望总包单位能协作。13.3.8,清理锚垫板13.3.8.1.在拆除张拉端侧板后即进行张拉端的清理，清理时留意不要破坏混凝土。13.3.8.2.万一张拉端出现蜂窝，应刚好进行补强处理，以免影响预应力张拉时间。13.3.9.预应力筋张拉及验收13.3.9.1.张拉前提条件当预应力楼板混凝土强度达到设计强度的90%后方可进行预应力筋的张拉。13.3.9.2.张拉操作运用前卡式千斤顶对预应力筋张拉进行单束张拉。张拉限制应力依据图纸要求OCOn=I395MPa,张拉程序为00.1。Mn-1.0。Mnf卸荷。对于两端张拉的预应力筋，实行先张拉一端，在另一端补足张拉力的方式。张拉步骤如下：a.
