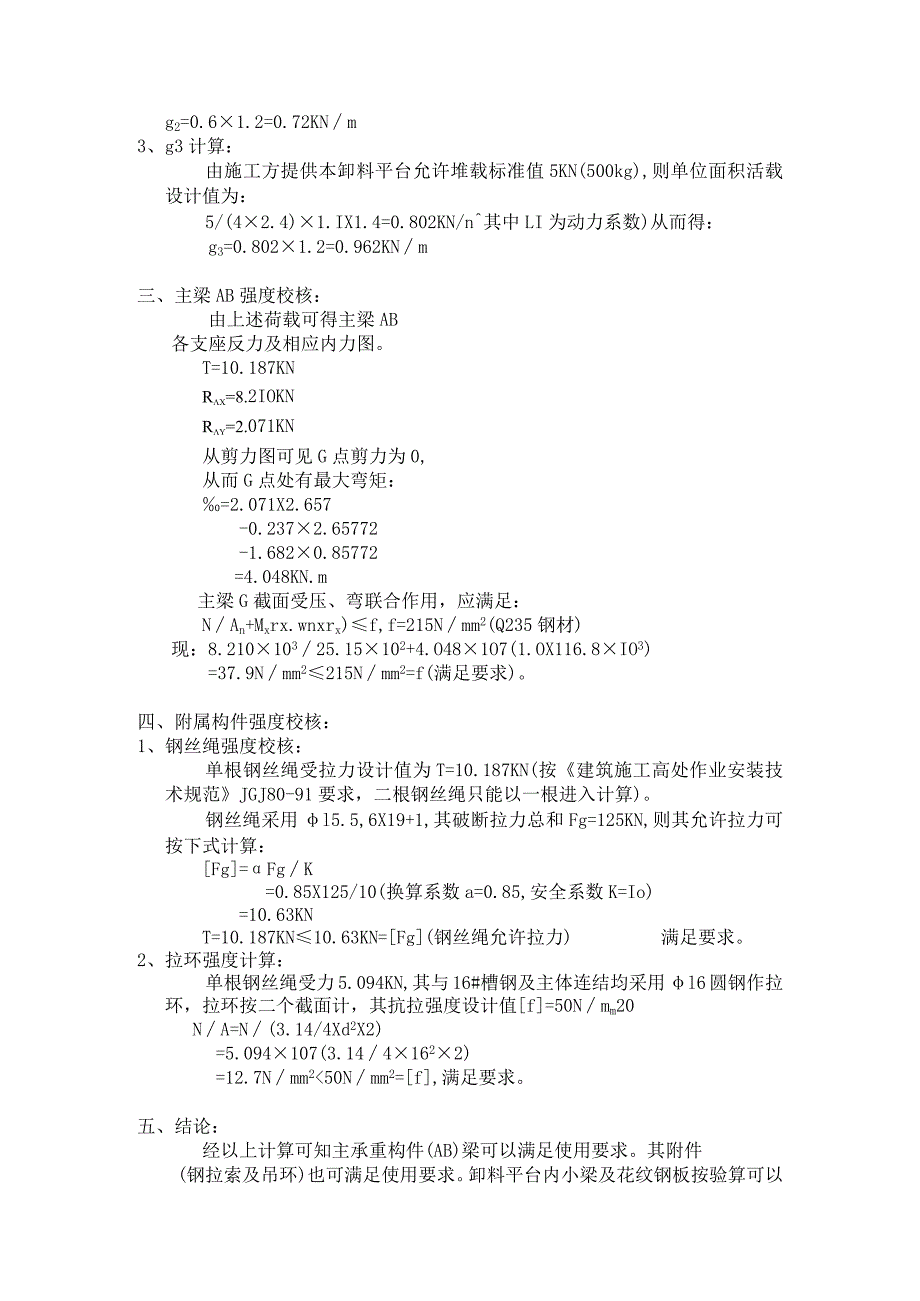

某大学学生公寓卸料平台计算书范文.docx_第2页
第2页 / 共3页

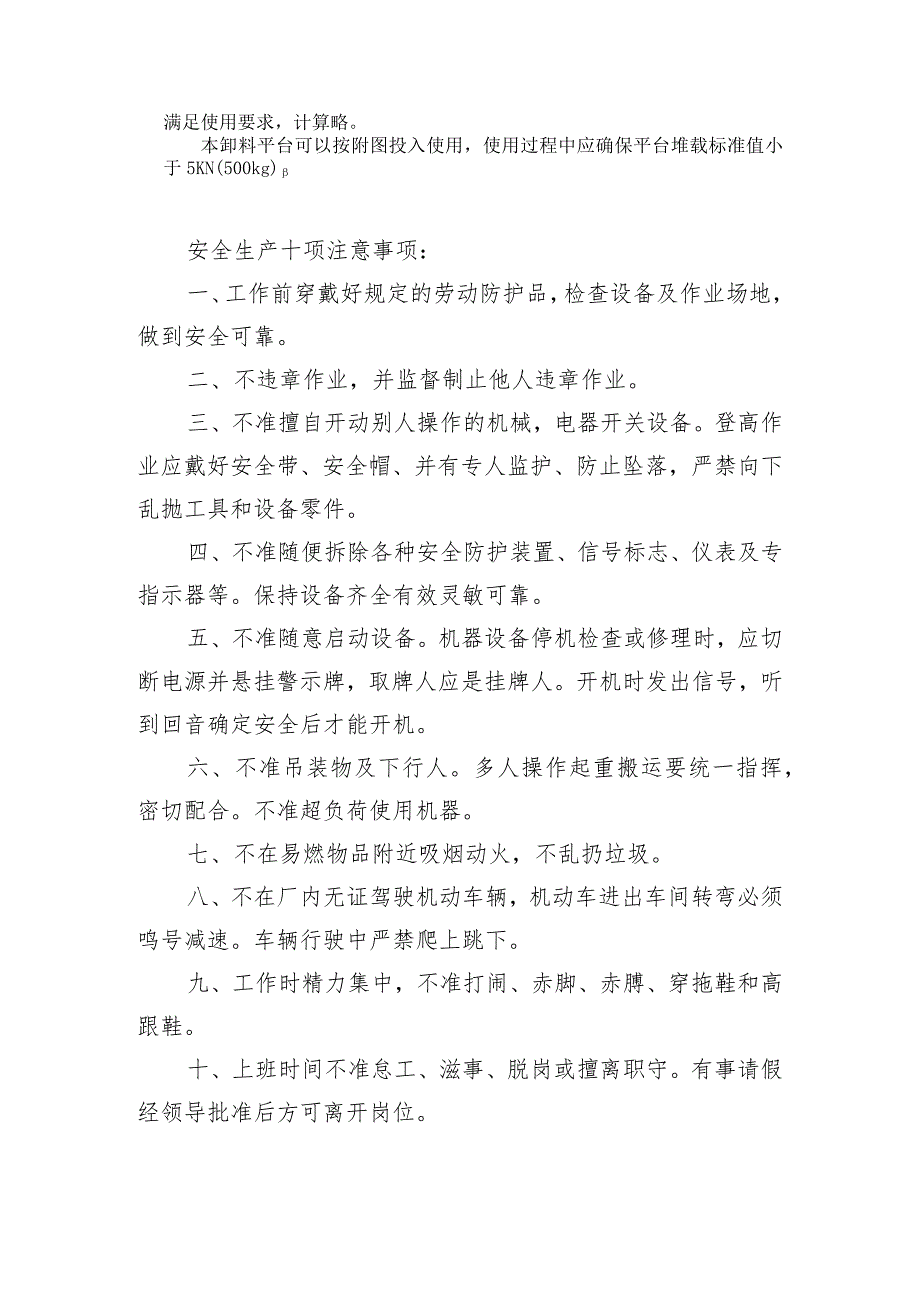

某大学学生公寓卸料平台计算书范文.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《某大学学生公寓卸料平台计算书范文.docx》由会员分享,可在线阅读,更多相关《某大学学生公寓卸料平台计算书范文.docx(3页珍藏版)》请在第壹文秘上搜索。

1、宁波大学学生公寓卸料平台计算书一、结构图及计算简图卸料平台结构见附图,主承重构件采用2根16#槽钢,承重平台底部由3根14#槽钢及3根60X6角钢组成平面架体,上覆2.5mm厚花纹钢板,主梁16#槽钢顶端处各用2根l5.5钢丝绳与主体拉结,按此布置,可得主承重构件结构计算简图如下:上图中:g为16#槽钢自重设计值g2为平台(包括栏杆)自重设计值g3为施工荷载设计值严格讲主梁AB为有二个弹性约束的一次超静定结构,考虑到C点与D点距离较近,为简化计算,结构计算简图作如下:从而简化为仅有一个固定较支座(A点)和一个弹性约束(EF绳)的静定结构,计算大为简化。二、荷载分析:1、g计算:查型钢表,得16

2、#槽钢g1=197.4IO3X1.2=0.237KNm2、g2计算:在4mX2.4m范围内各项自重设计值:14;槽钢7.20m,三=167.31037.201.2=l.445KN63X6角钢8.80m,自重=57.21X1038.80l.2=0.604KN栏杆自重:38.4X(1.l10+10.42)XL2=1465N=1.465KN钢板自重:4X2.4X2.5XlOTX78=2.246KN总重:1.445+0.604+1.465+2.246=5.76KN单位面积自重:5.76/(4X2.4)=0.6KNm2g2=0.61.2=0.72KNm3、g3计算:由施工方提供本卸料平台允许堆载标准值5

3、KN(500kg),则单位面积活载设计值为:5/(42.4)1.IX1.4=0.802KN/n其中LI为动力系数)从而得:g3=0.8021.2=0.962KNm三、主梁AB强度校核:由上述荷载可得主梁AB各支座反力及相应内力图。T=10.187KNRx=8.2IOKNRy=2.071KN从剪力图可见G点剪力为0,从而G点处有最大弯矩:=2.071X2.657-0.2372.65772-1.6820.85772=4.048KN.m主梁G截面受压、弯联合作用,应满足:NAn+Mxrx.wnxrx)f,f=215Nmm2(Q235钢材)现:8.21010325.15102+4.O481O7(1.O

4、X116.8IO3)=37.9Nmm2215Nmm2=f(满足要求)。四、附属构件强度校核:1、钢丝绳强度校核:单根钢丝绳受拉力设计值为T=10.187KN(按建筑施工高处作业安装技术规范JGJ80-91要求,二根钢丝绳只能以一根进入计算)。钢丝绳采用l5.5,6X19+1,其破断拉力总和Fg=125KN,则其允许拉力可按下式计算:Fg=FgK=0.85X125/10(换算系数a=0.85,安全系数K=Io)=10.63KNT=10.187KN10.63KN=Fg(钢丝绳允许拉力)满足要求。2、拉环强度计算:单根钢丝绳受力5.094KN,其与16#槽钢及主体连结均采用l6圆钢作拉环,拉环按二个

5、截面计,其抗拉强度设计值f=50Nmm20NA=N(3.14/4Xd2X2)=5.094107(3.1441622)=12.7Nmm250Nmm2=f,满足要求。五、结论:经以上计算可知主承重构件(AB)梁可以满足使用要求。其附件(钢拉索及吊环)也可满足使用要求。卸料平台内小梁及花纹钢板按验算可以满足使用要求,计算略。本卸料平台可以按附图投入使用,使用过程中应确保平台堆载标准值小于5KN(500kg)安全生产十项注意事项:一、工作前穿戴好规定的劳动防护品,检查设备及作业场地,做到安全可靠。二、不违章作业,并监督制止他人违章作业。三、不准擅自开动别人操作的机械,电器开关设备。登高作业应戴好安全带

6、、安全帽、并有专人监护、防止坠落,严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时,应切断电源并悬挂警示牌,取牌人应是挂牌人。开机时发出信号,听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥,密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火,不乱扔垃圾。八、不在厂内无证驾驶机动车辆,机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中,不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
