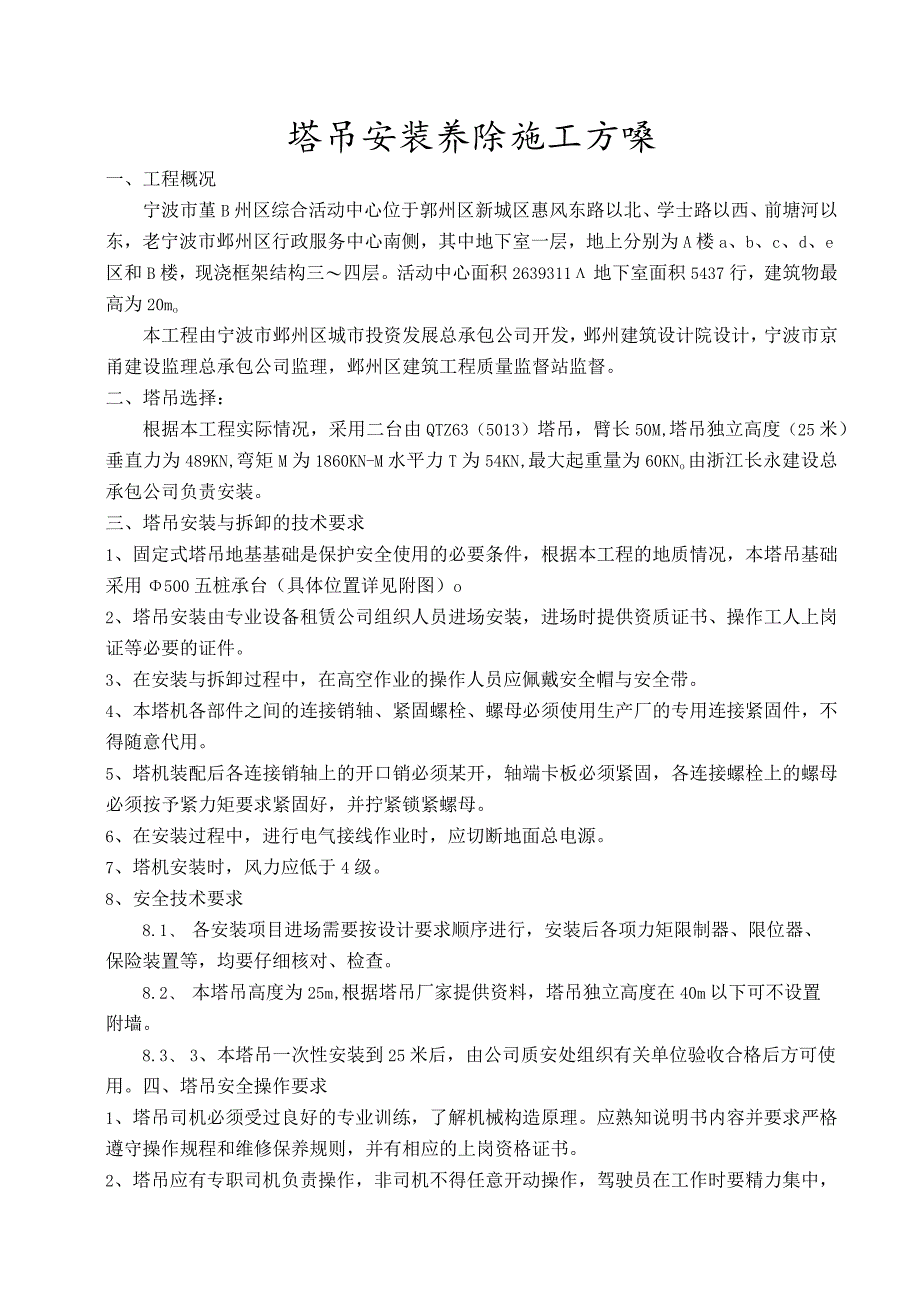

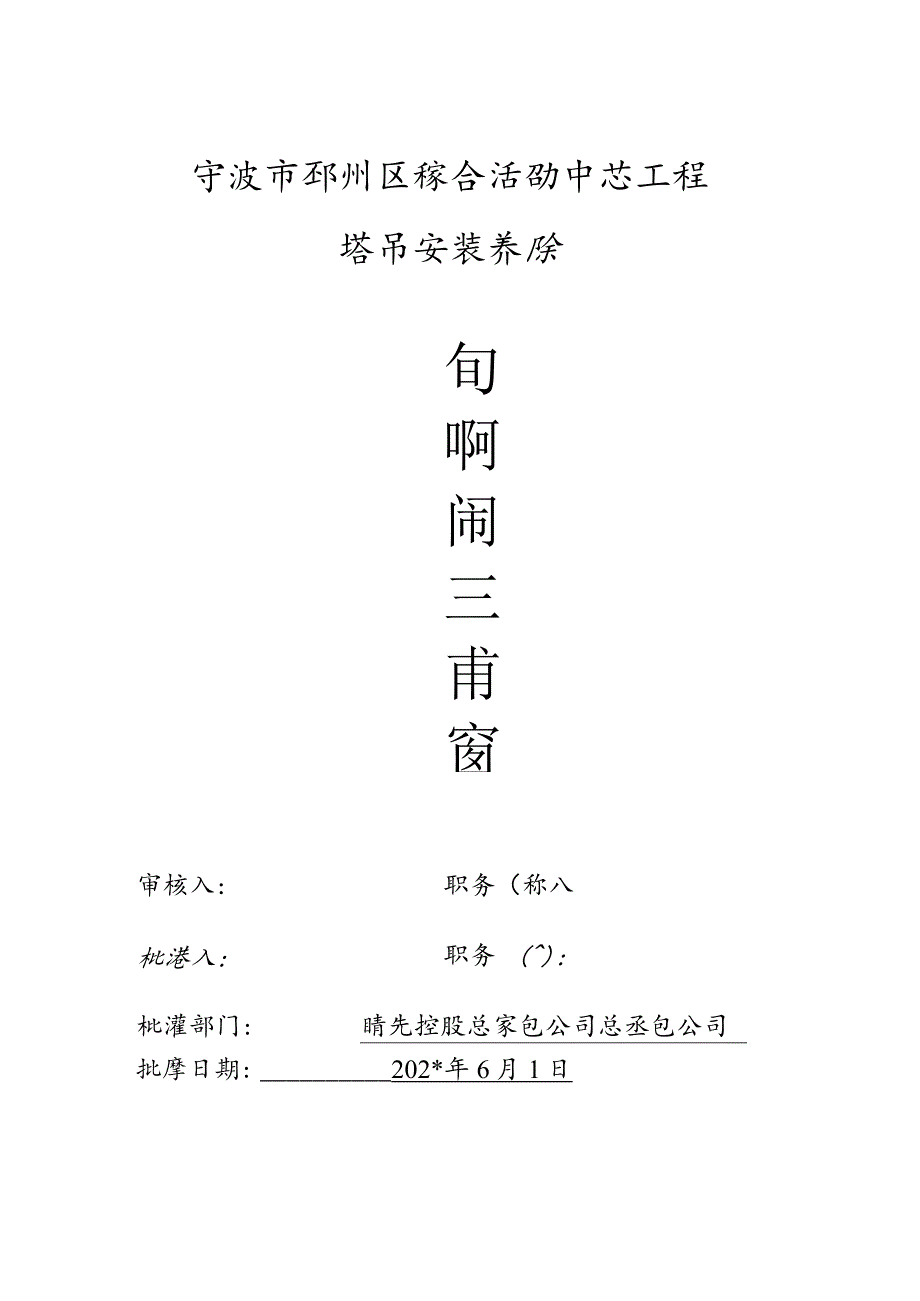

1、守波市邳州区稼合活劭中芯工程塔吊安装养除旬啊闹三甫窗职务():审核入:枇港入:职务（称八枇灌部门:睛先控股总家包公司总丞包公司批摩日期:202*年6月1日塔吊安装养除施工方嗓一、工程概况宁波市堇B州区综合活动中心位于郭州区新城区惠风东路以北、学士路以西、前塘河以东，老宁波市邺州区行政服务中心南侧，其中地下室一层，地上分别为A楼a、b、c、d、e区和B楼，现浇框架结构三四层。活动中心面积2639311地下室面积5437行，建筑物最高为20mo本工程由宁波市邺州区城市投资发展总承包公司开发，邺州建筑设计院设计，宁波市京甬建设监理总承包公司监理，邺州区建筑工程质量监督站监督。二、塔吊选择：根据本工程
2、实际情况，采用二台由QTZ63（5013）塔吊，臂长50M,塔吊独立高度（25米）垂直力为489KN,弯矩M为1860KN-M水平力T为54KN,最大起重量为60KNo由浙江长永建设总承包公司负责安装。三、塔吊安装与拆卸的技术要求1、固定式塔吊地基基础是保护安全使用的必要条件，根据本工程的地质情况，本塔吊基础采用500五桩承台（具体位置详见附图）o2、塔吊安装由专业设备租赁公司组织人员进场安装，进场时提供资质证书、操作工人上岗证等必要的证件。3、在安装与拆卸过程中，在高空作业的操作人员应佩戴安全帽与安全带。4、本塔机各部件之间的连接销轴、紧固螺栓、螺母必须使用生产厂的专用连接紧固件，不得随意代
3、用。5、塔机装配后各连接销轴上的开口销必须某开，轴端卡板必须紧固，各连接螺栓上的螺母必须按予紧力矩要求紧固好，并拧紧锁紧螺母。6、在安装过程中，进行电气接线作业时，应切断地面总电源。7、塔机安装时，风力应低于4级。8、安全技术要求8.1、 各安装项目进场需要按设计要求顺序进行，安装后各项力矩限制器、限位器、保险装置等，均要仔细核对、检查。8.2、 本塔吊高度为25m,根据塔吊厂家提供资料，塔吊独立高度在40m以下可不设置附墙。8.3、 3、本塔吊一次性安装到25米后，由公司质安处组织有关单位验收合格后方可使用。四、塔吊安全操作要求1、塔吊司机必须受过良好的专业训练，了解机械构造原理。应熟知说明

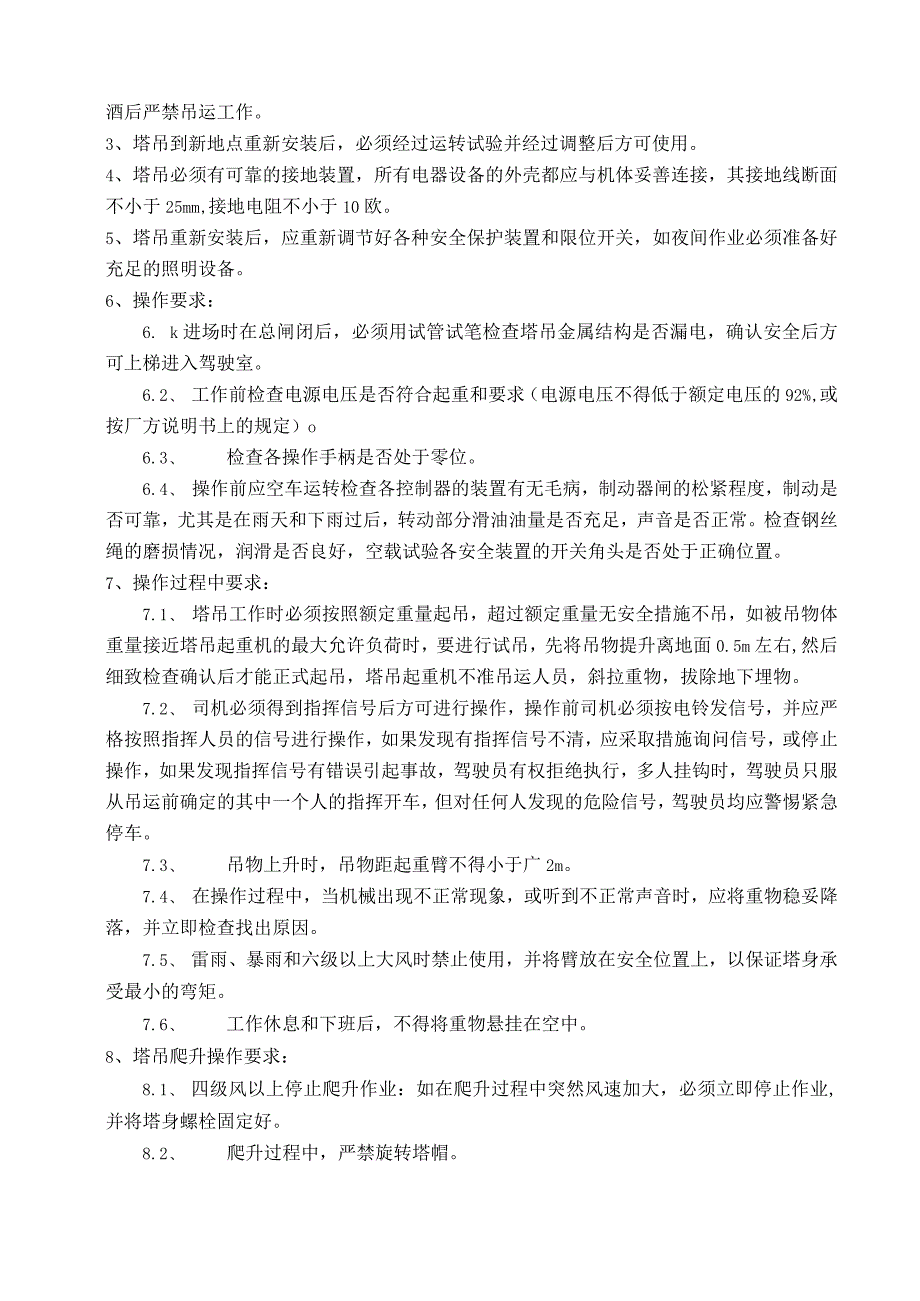

4、书内容并要求严格遵守操作规程和维修保养规则，并有相应的上岗资格证书。2、塔吊应有专职司机负责操作，非司机不得任意开动操作，驾驶员在工作时要精力集中，酒后严禁吊运工作。3、塔吊到新地点重新安装后，必须经过运转试验并经过调整后方可使用。4、塔吊必须有可靠的接地装置，所有电器设备的外壳都应与机体妥善连接，其接地线断面不小于25mm,接地电阻不小于10欧。5、塔吊重新安装后，应重新调节好各种安全保护装置和限位开关，如夜间作业必须准备好充足的照明设备。6、操作要求：6. k进场时在总闸闭后，必须用试管试笔检查塔吊金属结构是否漏电，确认安全后方可上梯进入驾驶室。6.2、 工作前检查电源电压是否符合起重和要
5、求（电源电压不得低于额定电压的92%,或按厂方说明书上的规定）o6.3、 检查各操作手柄是否处于零位。6.4、 操作前应空车运转检查各控制器的装置有无毛病，制动器闸的松紧程度，制动是否可靠，尤其是在雨天和下雨过后，转动部分滑油油量是否充足，声音是否正常。检查钢丝绳的磨损情况，润滑是否良好，空载试验各安全装置的开关角头是否处于正确位置。7、操作过程中要求：7.1、 塔吊工作时必须按照额定重量起吊，超过额定重量无安全措施不吊，如被吊物体重量接近塔吊起重机的最大允许负荷时，要进行试吊，先将吊物提升离地面0.5m左右,然后细致检查确认后才能正式起吊，塔吊起重机不准吊运人员，斜拉重物，拔除地下埋物。7.
6、2、 司机必须得到指挥信号后方可进行操作，操作前司机必须按电铃发信号，并应严格按照指挥人员的信号进行操作，如果发现有指挥信号不清，应采取措施询问信号，或停止操作，如果发现指挥信号有错误引起事故，驾驶员有权拒绝执行，多人挂钩时，驾驶员只服从吊运前确定的其中一个人的指挥开车，但对任何人发现的危险信号，驾驶员均应警惕紧急停车。7.3、 吊物上升时，吊物距起重臂不得小于广2m。7.4、 在操作过程中，当机械出现不正常现象，或听到不正常声音时，应将重物稳妥降落，并立即检查找出原因。7.5、 雷雨、暴雨和六级以上大风时禁止使用，并将臂放在安全位置上，以保证塔身承受最小的弯矩。7.6、 工作休息和下班后，不
7、得将重物悬挂在空中。8、塔吊爬升操作要求：8.1、 四级风以上停止爬升作业：如在爬升过程中突然风速加大，必须立即停止作业,并将塔身螺栓固定好。8.2、 爬升过程中，严禁旋转塔帽。8.3、 爬升时要把镇定器固定好。8.4、 采用附着时，顶升到规定高时，必须用锚固装置把塔身附着在建筑物上。9、塔吊操作停止后要求：9.1、 运转完毕后，吊钩上升到距离起重臂2-3m处。9.2、 所有控制器工作完毕后，必须扳到停止点（零位），切断电源总开关，锁好配电箱，关好司机室门窗。9.3、 塔吊起重机起火，绝对禁止用水救火，应用四氯化碳灭火器或其他不导电的灭火材料救火。9.4、 定期紧固塔吊螺栓，及时进行维修保养。
8、10、塔吊拆卸要求：塔吊的拆卸方法与安装方法基本相同，只是工作程序与安装时相反，后装的先拆，先装的后拆，但是拆卸过程中不能马虎大意，否则将发生人身及设备安全情况。五、塔吊安装步骤1、塔吊的安装1.1、 准备工作：清理场地及平整，起重量16吨的汽车吊进场，备好常用的工具及测量仪器，配备好有关的工作人员。1.2、 先把两节标准节用8个M30高强度螺栓连接为一体（螺栓的预紧力矩为2.5KNnn）然后吊装在役基础上面，并用8个M30高强度螺栓固定好，安装时注意有踏步的两根主弦要垂直于建筑物。1.3、 地面上将液压顶升系统吊装至爬升架上，并完成顶升油缸与爬升架的装配，然后将爬升架吊起，套在已安装在基础上
9、的两节标准节外面，注意套架有顶升机构的应对准塔身上有踏步的一面，并使套架上的爬爪搁在基础节最下面的一个踏步上。1.4、 在地面上先将上下支座以及回转机构、回转支承、平台等装为一体，然后将这一套部件吊起安装在塔身节上，用4个35的销轴和8个M30的高强度螺栓将下支座分别与爬升架和塔身节相连。注意：回转支承与上、下支座的连接螺栓一定要拧紧，予紧力矩为640N11o1.5、 用吊机将过渡节吊起安装在上支座上，用8个M30的高强度螺栓拧紧。1.6、 汽车吊安装搭尖（包括二节拉杆、滑轮）。安装塔尖时要注意区分塔尖哪边是与起重臂相连，此边回转限位器和司机室处于一侧。1.7、 地上拼装好平衡臂，并将起升机构
10、、电控柜与电阻箱等装在平衡臂上，接好各部分所需的电线，然后将平衡臂吊起来与上支座用销轴固接完毕后，再抬起平衡臂与水平线成一角度至平衡臂拉杆按安装位置，装好平衡臂拉杆后，再将吊车卸载。1.8、 用汽车吊吊起重2.2吨的平衡重一块，放在平衡臂后方最靠近塔顶的位置。9、在地面上，先将司机室的各电气设备检查好以后，将司机室吊起至上支座的上面，然后，用销轴将司机室与上支座连接好。1.10、起重臂节的配置，根据每节臂上的永久标记，确认臂节序号，次序不得混乱，按使用说明组合吊臂长度，用相应销轴把它们装配在一起，把第1节臂和第2节臂连接后，装上小车，并把小车固定在吊臂根部，把吊臂搁置在1米高左右的支架上，使小
11、车离开地面，装上小车牵引机构，所有销轴都要装上开口销，并将开口打开充分。1.11、 按说明书组合吊臂拉杆，用销轴把它们连接起来，置在吊臂上统杆上的拉杆架内。检查吊上的电路和是否完善，并穿绕小车牵引钢丝绳。1.13、用汽车起重机将吊臂成平稳提升，提升中必须保持吊处于水平位置，使得吊臂能够顺利地安装到支座的吊臂钦点上。在吊臂连接完毕后，继续提升吊，使吊臂头部稍微抬起，连接好起重臂拉杆，然后把吊臂缓慢放下，使拉杆处于拉紧状态。1.14、按说明书安装其它平衡配重。1.15,穿绕起升钢丝绳。将起升钢绳引经塔顶导向滑轮后，绕过在起重臂根部上的起重量限制器滑轮，再引向小车滑轮与吊钩滑轮穿绕，最后将绳端固定在
12、臂头上。1. 16、把小车升至最根部使小车与吊臂碰块撞牢。转动小车上带有棘轮的小储绳卷筒，把牵引绳尽力某紧。1.17、 通电试运转，验收认可后方可投入使用。1.18、避雷接装置塔吊避雷针的接地和接地保护。接地要求直接与基础钢筋焊接，但必须保证基础钢筋与大地连接。四、塔吊的拆卸拆卸顺序与安装顺序相反五、主要安全技术措施1、塔吊司机必须受过良好的专业训练，了解机械构造原理，应熟知说明书内容并要求严格遵守操作规程和维修保养规则。2、塔吊应有专职司机负责操作，非司机不得任意开动和操作，驾驶员在工作时要精力集中，酒后严禁吊运工作。3、必须遵守“十不吊”有关制度。4、严格持证上岗制度，严禁无证人员作业。5
13、、安装前后，应注意吊重心，严禁斜吊。6、塔吊指挥采用对讲机进行指挥。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
