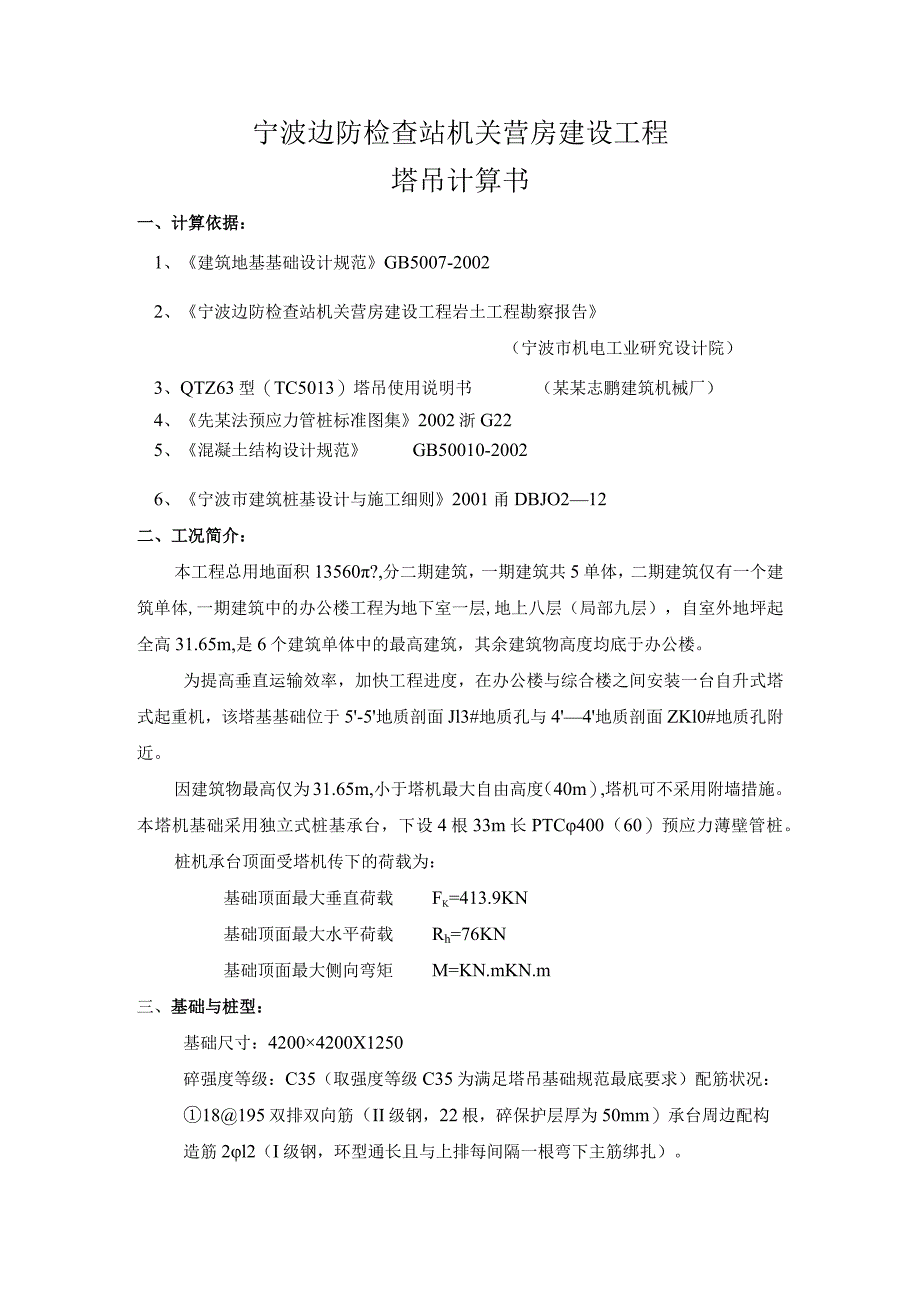

1、宁波边防检查站机关营房建设工程塔吊计算书一、计算依据:1、建筑地基基础设计规范GB5007-20022、宁波边防检查站机关营房建设工程岩土工程勘察报告(宁波市机电工业研究设计院)3、QTZ63型(TC5013)塔吊使用说明书(某某志鹏建筑机械厂)4、先某法预应力管桩标准图集2002浙G225、混凝土结构设计规范GB50010-20026、宁波市建筑桩基设计与施工细则2001甬DBJO212二、工况简介:本工程总用地面积13560?,分二期建筑,一期建筑共5单体,二期建筑仅有一个建筑单体,一期建筑中的办公楼工程为地下室一层,地上八层(局部九层),自室外地坪起全高31.65m,是6个建筑单体中的最

2、高建筑,其余建筑物高度均底于办公楼。为提高垂直运输效率,加快工程进度,在办公楼与综合楼之间安装一台自升式塔式起重机,该塔基基础位于5-5地质剖面Jl3#地质孔与44地质剖面ZKl0#地质孔附近。因建筑物最高仅为31.65m,小于塔机最大自由高度(40m),塔机可不采用附墙措施。本塔机基础采用独立式桩基承台,下设4根33m长PTC400(60)预应力薄壁管桩。桩机承台顶面受塔机传下的荷载为:基础顶面最大垂直荷载Fk=413.9KN基础顶面最大水平荷载Rh=76KN基础顶面最大侧向弯矩M=KN.mKN.m三、基础与桩型:基础尺寸:42004200X1250碎强度等级:C35(取强度等级C35为满足

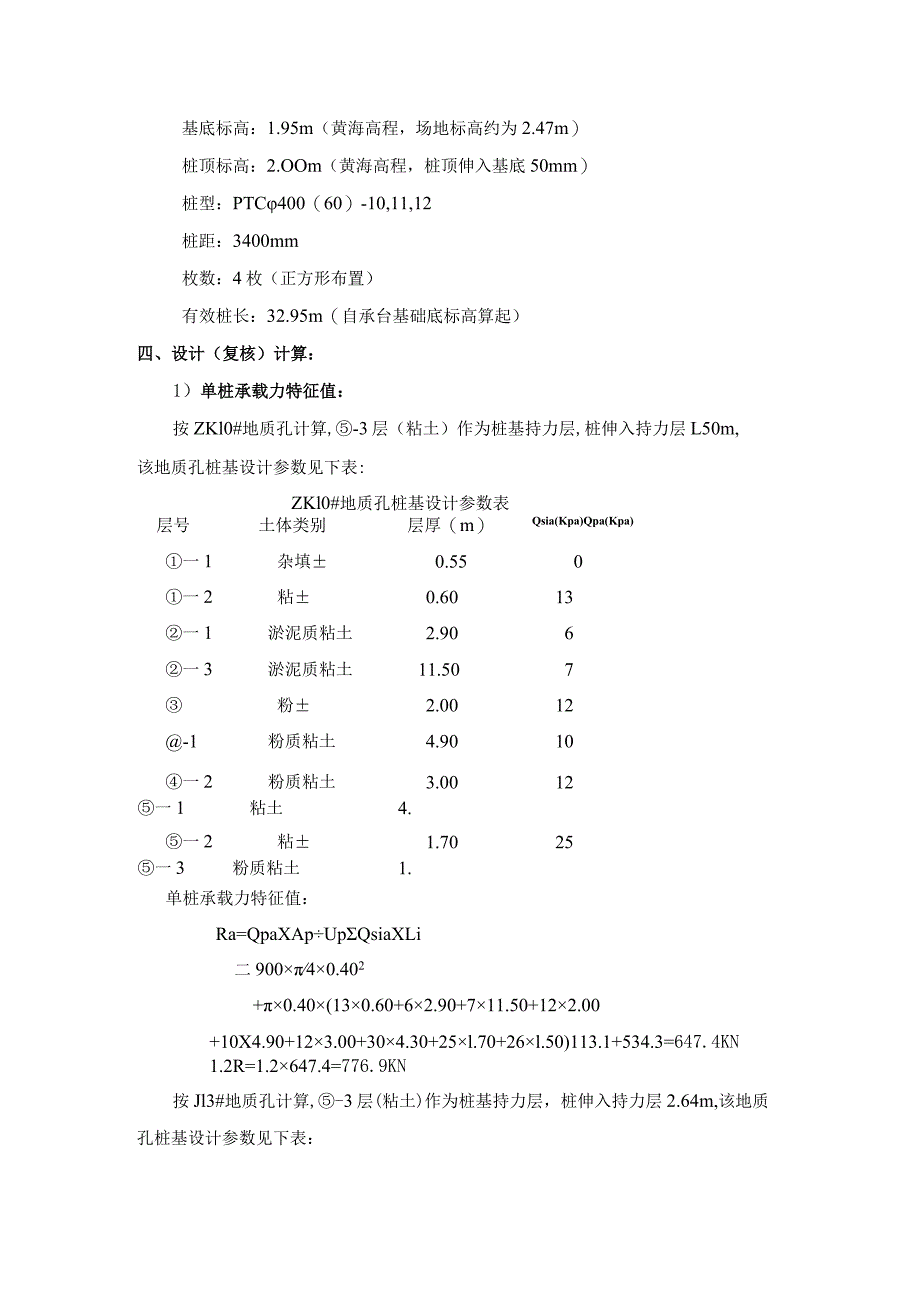

3、塔吊基础规范最底要求)配筋状况:18195双排双向筋(II级钢,22根,碎保护层厚为50mm)承台周边配构造筋2l2(I级钢,环型通长且与上排每间隔一根弯下主筋绑扎)。基底标高:1.95m(黄海高程,场地标高约为2.47m)桩顶标高:2.OOm(黄海高程,桩顶伸入基底50mm)桩型:PTC400(60)-10,11,12桩距:3400mm枚数:4枚(正方形布置)有效桩长:32.95m(自承台基础底标高算起)四、设计(复核)计算:1)单桩承载力特征值:按ZKl0#地质孔计算,-3层(粘土)作为桩基持力层,桩伸入持力层L50m,该地质孔桩基设计参数见下表:ZKl0#地质孔桩基设计参数表层号土体类别

4、层厚(m)Qsia(Kpa)Qpa(Kpa)一1杂填0.550一2粘0.6013一1淤泥质粘土2.906一3淤泥质粘土11.507粉2.0012-1粉质粘土4.9010一2粉质粘土3.0012一1粘土4.一2粘1.7025一3粉质粘土1.单桩承载力特征值:Ra=QpaXApUpQsiaXLi二90040.402+0.40(130.60+62.90+711.50+122.00+10X4.90+123.00+304.30+25l.70+26l.50)113.1+534.3=647.4KN1.2R=1.2647.4=776.9KN按Jl3#地质孔计算,-3层(粘土)作为桩基持力层,桩伸入持力层2.6

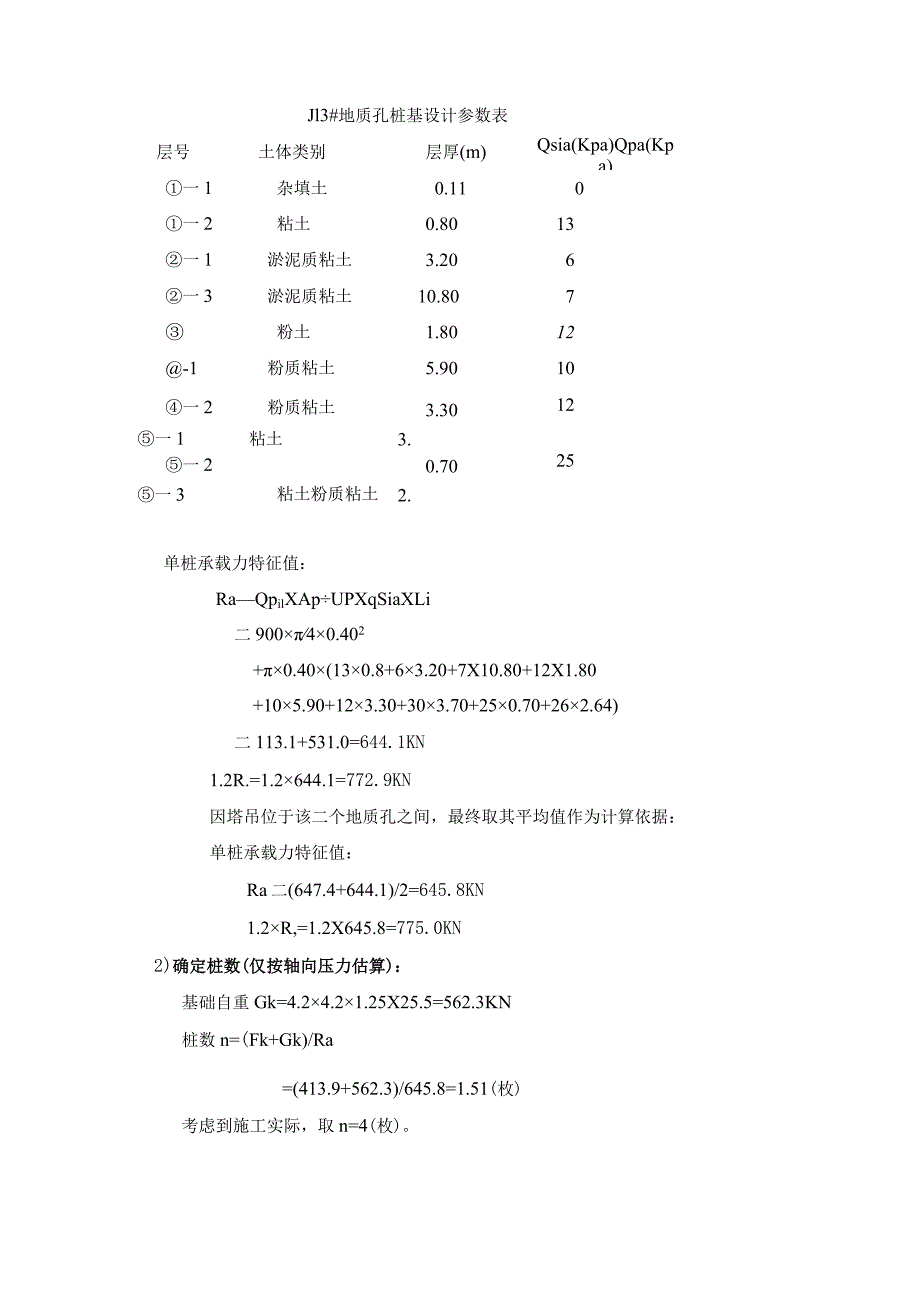

5、4m,该地质孔桩基设计参数见下表:Jl3#地质孔桩基设计参数表层号土体类别层厚(m)Qsia(Kpa)Qpa(Kpa)一1杂填土0.110一2粘土0.8013一1淤泥质粘土3.206一3淤泥质粘土10.807粉土1.8012-1粉质粘土5.9010一2一1粉质粘土粘土3.303.12一2一3粘土粉质粘土0.702.25单桩承载力特征值:RaQpilXApUPXqSiaXLi二90040.402+0.40(130.8+63.20+7X10.80+12X1.80+105.90+123.30+303.70+250.70+262.64)二113.1+531.0=644.1KN1.2R.=1.2644.

6、1=772.9KN因塔吊位于该二个地质孔之间,最终取其平均值作为计算依据:单桩承载力特征值:Ra二(647.4+644.1)/2=645.8KN1.2R,=1.2X645.8=775.0KN2)确定桩数(仅按轴向压力估算):基础自重Gk=4.24.21.25X25.5=562.3KN桩数n=(Fk+Gk)/Ra=(413.9+562.3)/645.8=1.51(枚)考虑到施工实际,取n=4(枚)。3)单桩承载力按轴心受压验算:Qk=(K+Gk)n=(413.9+562.3)/4=244.1KN645.8KN=Rn(满足要求)4)单桩承载力按偏心受压验算:按45最不利工况XQYl计算(见右图)Q

7、g(QG=Qk(M+Rhh)y1y12l=244.1(1651+761.25)1.7O205/2(L7O205)2二244.1KN363.1KNQniix=607.2KN772.9KN=1.2Ra(满足要求)Qmin=-119.0KN119.0KN注:各土层抗拔系数i偏于安全统一取0.4,同样为偏于安全忽略桩身自重,取G=Oo桩身抗拔能力Rr桩身所受抗拔力IQminl(满足要求)5)塔身下承台抗冲切验算:塔基混凝土强度等级C35考验塔吊提前安装按C30验算:混凝土抗拉强度设计值1.43Nmm2应满足:Fl2ox(bt)y)+By(hc+awt)BhPfh取R=4Q,tox,其中Q皿为减去承台自

8、重后最大单桩承载力设计值,因而是一种偏于安全的验算办法。因be=%,awt=瓯,Bwt=B,y,上式可简化为:Q,maxBoX (bc+a,y) hpfth,式左:Q,max=(QmaX-Gkn)1.4=(607.2-562.3/4)L4=653.3KN式右:冲跨比ox=aoxho=(1.7-0.8-0.2)/(1.25-0.077)=0.7/1.173=0.597Pox=0.84/(ox+0.2)=0.84/(0.597+0.2)=1.054BhP=0.963(h=800mm时,BhP=L0;h=2000mm时Bh0.9,其间按线性插值法计算)因而1.054(1.6+0.7)0.9631.4

9、31061.173=3.916106N=3916KN式左二653.3KN3416KN=式右(满足要求)6)承台抗角桩冲切验算:应满足:Ftlx(C2+aly2)+ly(C1+alx2)hpftl左式:Fl=Q皿=653.3KN右式:考虑到C1=C2,aly=alx,BIX=BIy上式右边改写为:2Bi(C2+aiy2)BhPftho冲跨比lx=alxho=0.7/1.173=0.597lx=0.56/(lx+0.2)=0.56/(0.597+0.2)=0.703因而2X0.703X(0.60+0.7/2)0.9631.431061.173二2.158MN=2158KN式左二653.3KN215

10、8KN二式右(满足要求)7)桩边与塔吊底座边形成的斜载面抗剪验算:应满足:VBhPBfh%此时应按90XOy工况计算:最大单桩承载力Q皿:Q皿=Qk+(M+Rtth)yyi2二264.8+(1651+761.25)1.7/(41.72)二244.1+256.8=500.9KN式左:V=2(Q皿-Gkn)XI.4=2(500.9-562.3/4)1.4=1009KN式右:hp=(800h,)025=(800/1173)025=0.909=1.75/(x+1.0)=1.75/(0.769+1.0)=0.989(x=axho=0.9/1.173=0.767)因而0.9090.9891.43IO64.

11、2L173二6.333MN=6333KN式左二1009KN6333KN二式右(满足要求)8)承台配筋计算:桩基承台配筋上、下各配22根中18钢筋(双向片),板式基础可按梁式计算,显然受力最大截面为右图中A-A截面,验算时要满足下式:M-M1(截面抵抗矩)式左:M-a=RXD显然:R二上述7)段中的V=1009KN,D=0.90m-a=1009X0.90=908.1KN.mKN.m式右:M=fy,.As.(b0-as)二300224182(1173-77)二1.841XlO9N.mm=1841KN.m因而:M-=1009KN.m1841KN.m=M1(满足要求)9)桩身材料强度验算:、桩身受压验

12、算:查预应力管桩标准图集2002浙G22图集,单桩竖向承载力最小设计值为960KN,现最大单桩承载力设计值为:QnWXXL4=627.9X1.4=879KN960KN(满足要求)、桩身抗拔验算:查预应力管桩标准图集2002浙G22图集,PTC400(60)预应力薄壁管桩内配9X7.1根D类低松弛异形钢棒,以每根钢棒某拉力39.76KN(见图集表5)作为设计拉力,则钢棒设计抗拉力共计为9X39.76=358KN,而抗拔力设计值仅为L4XIQminI=1.4X98.3=138KN,因而:抗拔力设计值138KN钢棒设计抗拉力358KN(满足要求)五、有关说明及结论:1)有关说明:、塔吊基础采用独立式

13、整体基础作为桩基承台,厂方提供的固定基础及其配筋图是基于地耐力20.2Mpa(即220Tnf)天然地基条件下,与宁波地区地质状况不符,仅可作予埋、安装等指导施工之用,承台配筋应按本计算书要求配置。、塔吊北侧有地下车库入口通道及300T消防水池,为避免其挖土时影响塔吊桩基附近土体的稳定性,塔吊承台基础应尽量南移靠近综合楼(北端门卫及办证中心仅为一层建筑无须利用塔吊,从工程总体看塔吊位置也应尽量南移),并视当时施工实况,必要时应对塔吊承台基础北侧土体采用打钢板桩保护。、桩顶与承台基础锚固详见先某法预应力管桩标准图集2002浙G22o、塔吊承台配筋详见本页附图。2)结论:本塔吊承台及桩基符合规范各项

14、规定,可以满足使用要求。安全生产十项注意事项:一、工作前穿戴好规定的劳动防护品,检查设备及作业场地,做到安全可靠。二、不违章作业,并监督制止他人违章作业。三、不准擅自开动别人操作的机械,电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落,严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时,应切断电源并悬挂警示牌,取牌人应是挂牌人。开机时发出信号,听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥,密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火,不乱扔
