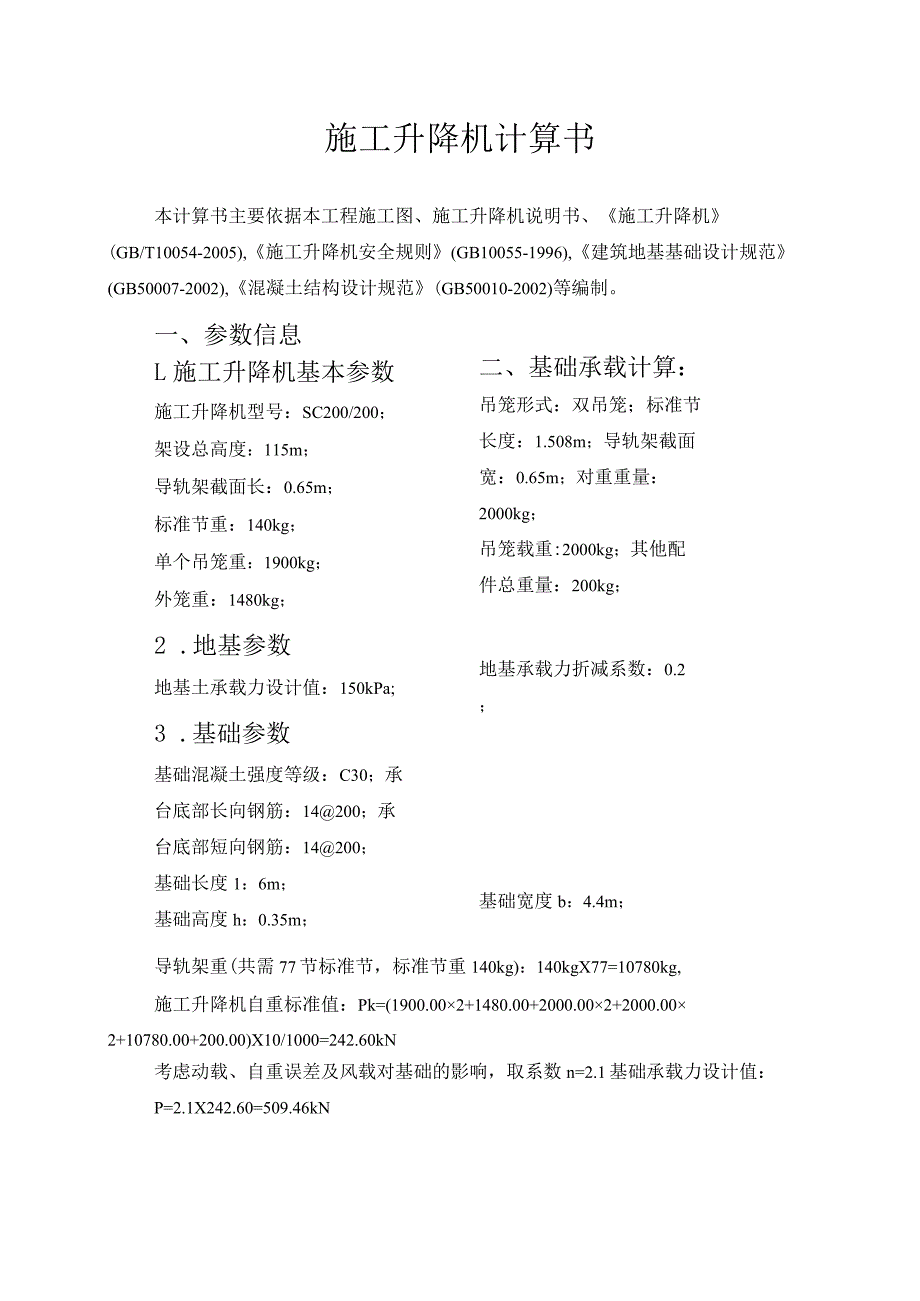

1、施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、施工升降机(GB/T10054-2005),施工升降机安全规则(GB10055-1996),建筑地基基础设计规范(GB50007-2002),混凝土结构设计规范(GB50010-2002)等编制。一、参数信息L施工升降机基本参数施工升降机型号:SC200/200;架设总高度:115m;导轨架截面长:0.65m;标准节重:140kg;单个吊笼重:1900kg;外笼重:1480kg;2 .地基参数地基土承载力设计值:150kPa;3 .基础参数基础混凝土强度等级:C30;承台底部长向钢筋:14200;承台底部短向钢筋:14200;基础

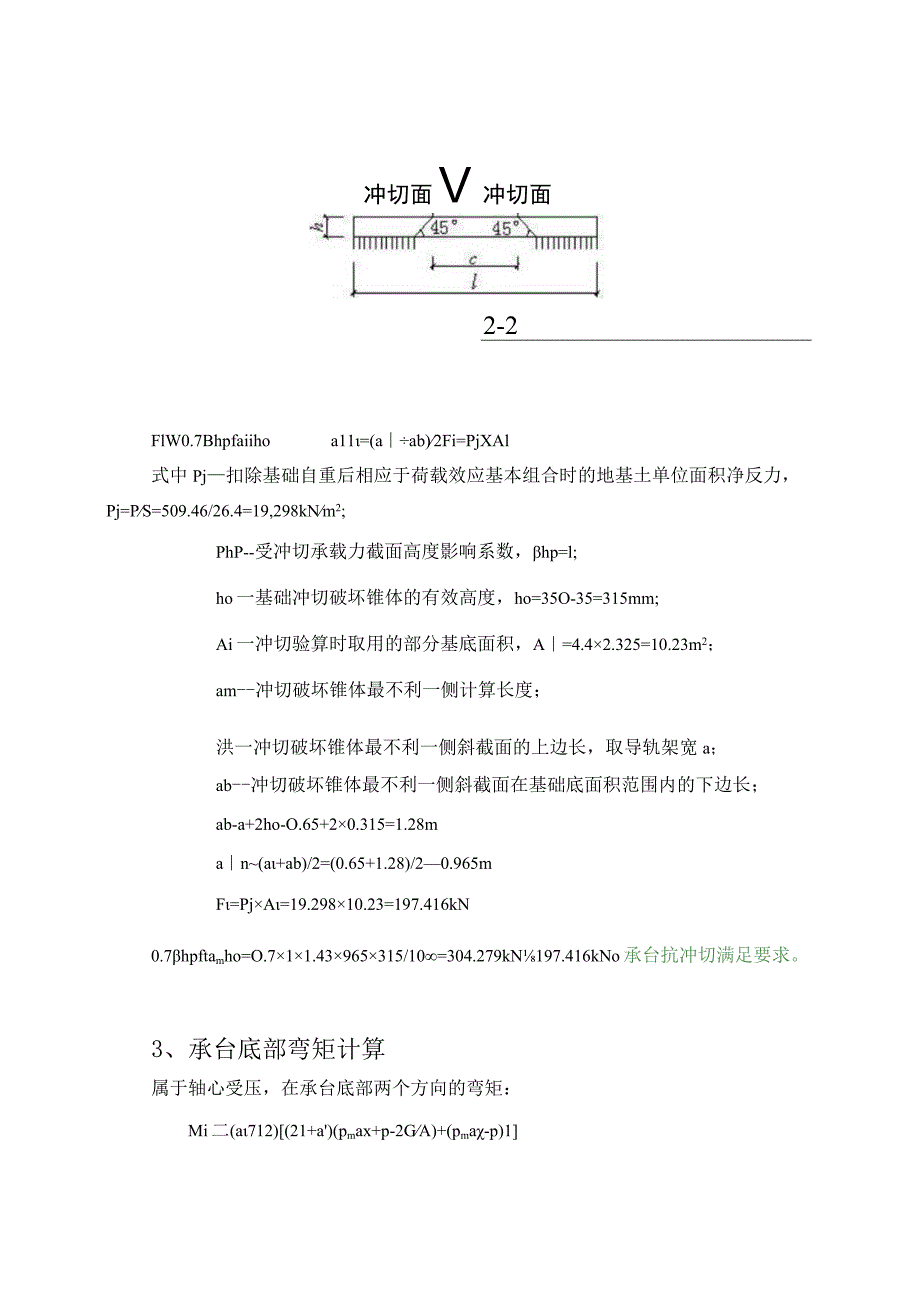

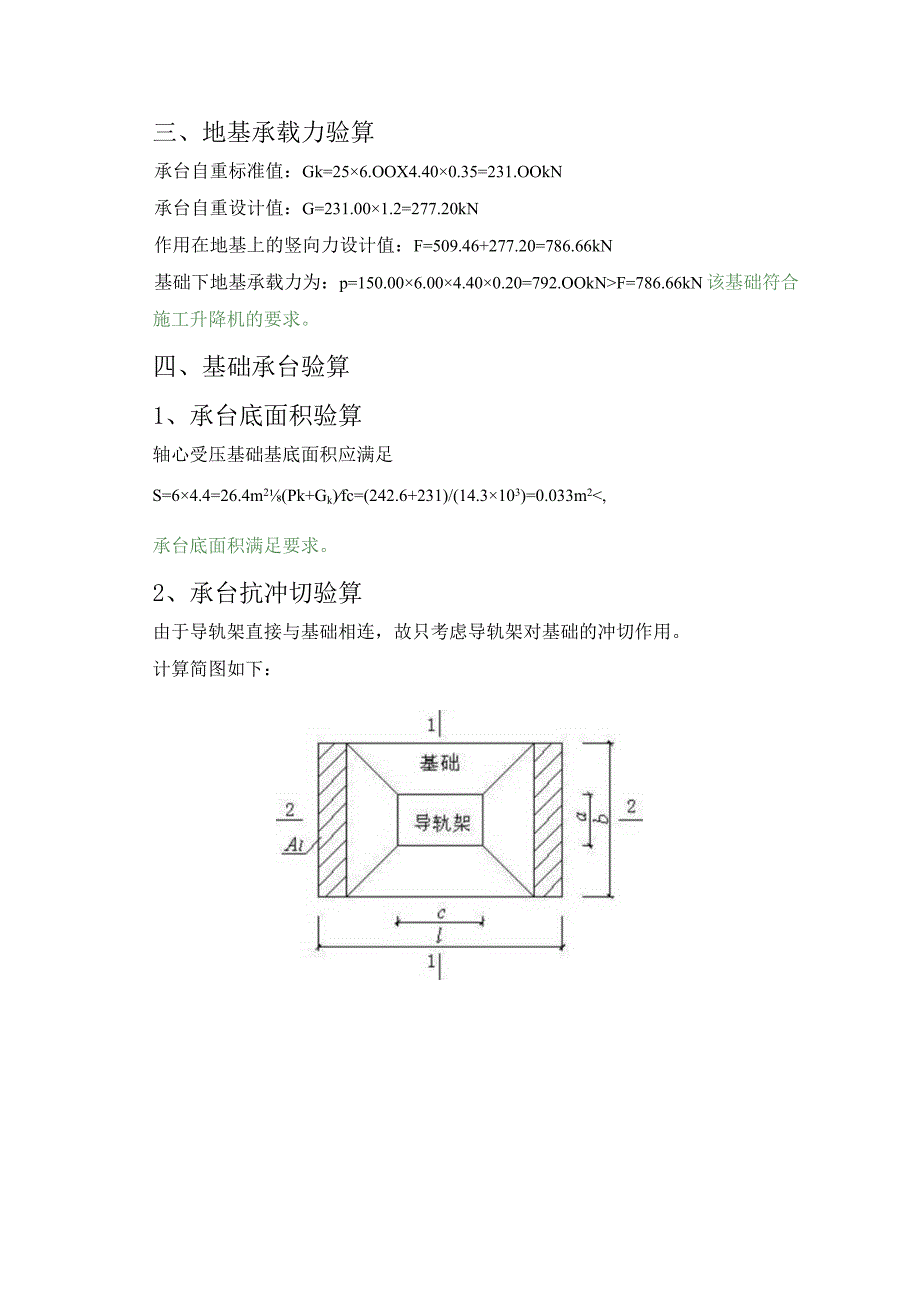

2、长度1:6m;基础高度h:0.35m;二、基础承载计算:吊笼形式:双吊笼;标准节长度:1.508m;导轨架截面宽:0.65m;对重重量:2000kg;吊笼载重:2000kg;其他配件总重量:200kg;地基承载力折减系数:0.2;基础宽度b:4.4m;导轨架重(共需77节标准节,标准节重140kg):140kgX77=10780kg,施工升降机自重标准值:Pk=(1900.002+1480.00+2000.002+2000.002+10780.00+200.00)X10/1000=242.60kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1基础承载力设计值:P=2.1X242.60=
