楼板渗水原因分析及处理措施.docx

上传人:p** 文档编号:431646 上传时间:2023-08-27 格式:DOCX 页数:4 大小:16.40KB
下载 相关 举报
楼板渗水原因分析及处理措施.docx_第1页
第1页 / 共4页
楼板渗水原因分析及处理措施.docx_第2页
第2页 / 共4页
楼板渗水原因分析及处理措施.docx_第3页
第3页 / 共4页
楼板渗水原因分析及处理措施.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《楼板渗水原因分析及处理措施.docx》由会员分享,可在线阅读,更多相关《楼板渗水原因分析及处理措施.docx(4页珍藏版)》请在第壹文秘上搜索。

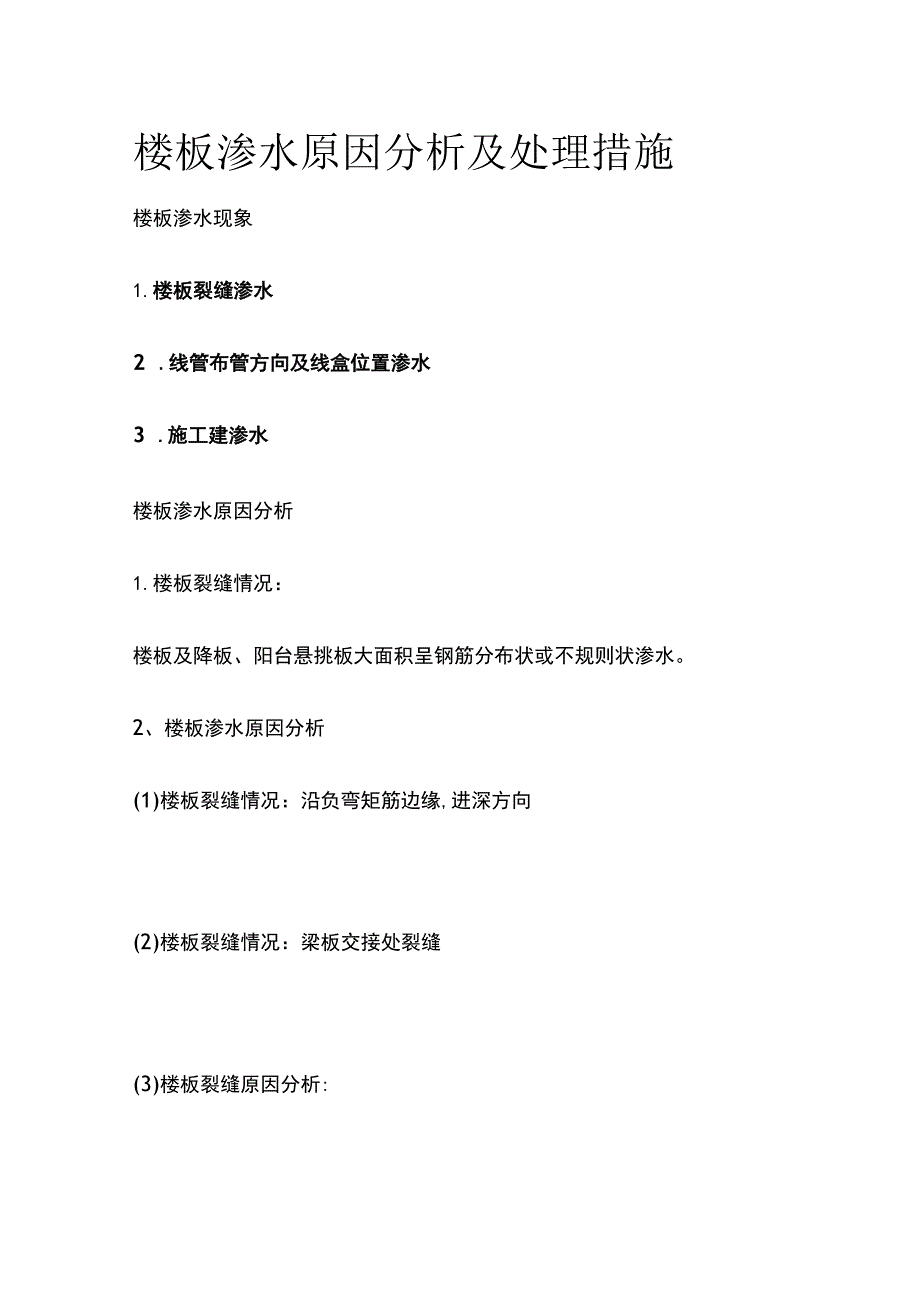

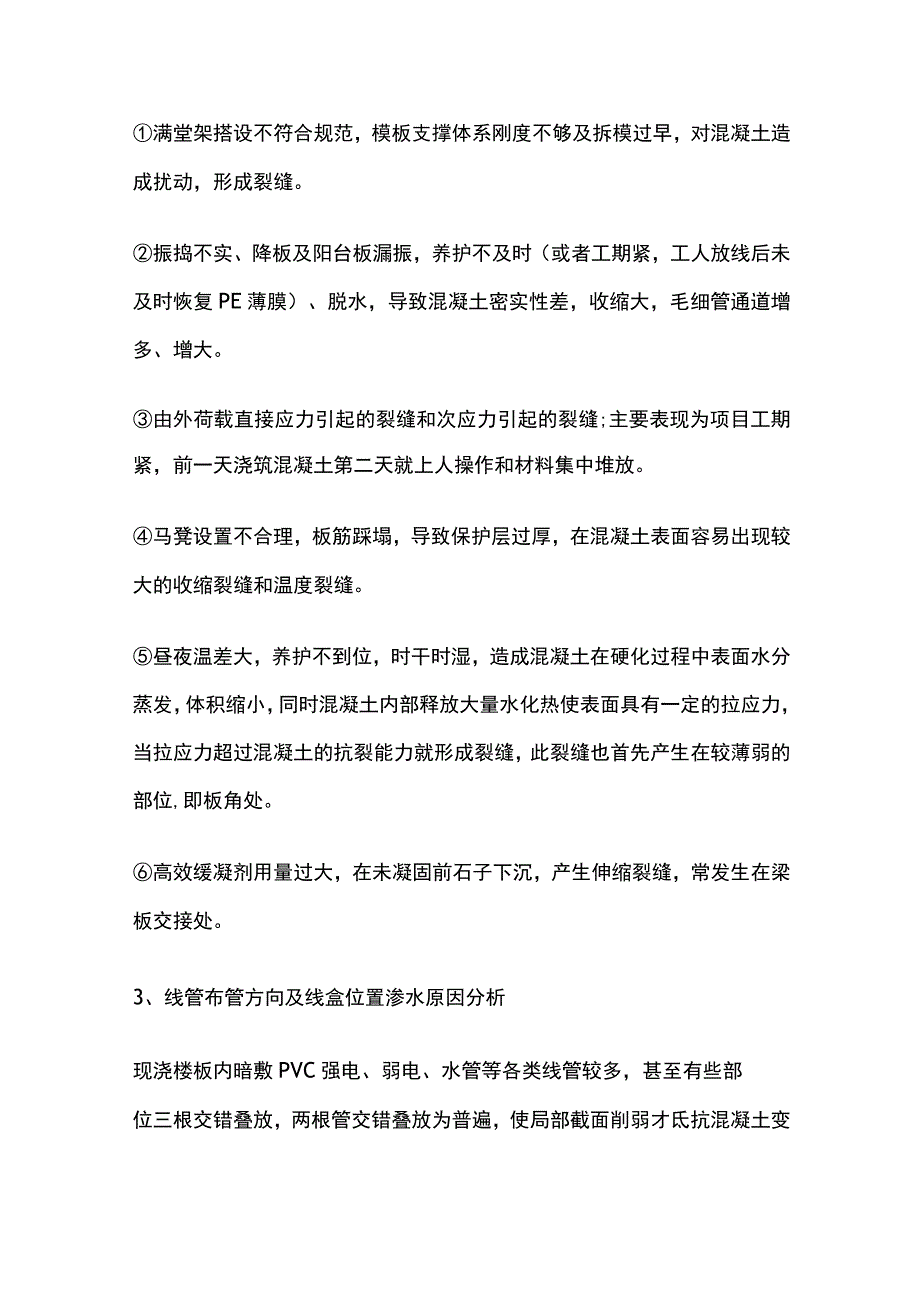

1、楼板渗水原因分析及处理措施楼板渗水现象1.楼板裂缝渗水2 .线管布管方向及线盒位置渗水3 .施工建渗水楼板渗水原因分析1.楼板裂缝情况:楼板及降板、阳台悬挑板大面积呈钢筋分布状或不规则状渗水。2、楼板渗水原因分析(1)楼板裂缝情况:沿负弯矩筋边缘,进深方向(2)楼板裂缝情况:梁板交接处裂缝(3)楼板裂缝原因分析:满堂架搭设不符合规范,模板支撑体系刚度不够及拆模过早,对混凝土造成扰动,形成裂缝。振捣不实、降板及阳台板漏振,养护不及时(或者工期紧,工人放线后未及时恢复PE薄膜)、脱水,导致混凝土密实性差,收缩大,毛细管通道增多、增大。由外荷载直接应力引起的裂缝和次应力引起的裂缝;主要表现为项目工期

2、紧,前一天浇筑混凝土第二天就上人操作和材料集中堆放。马凳设置不合理,板筋踩塌,导致保护层过厚,在混凝土表面容易出现较大的收缩裂缝和温度裂缝。昼夜温差大,养护不到位,时干时湿,造成混凝土在硬化过程中表面水分蒸发,体积缩小,同时混凝土内部释放大量水化热使表面具有一定的拉应力,当拉应力超过混凝土的抗裂能力就形成裂缝,此裂缝也首先产生在较薄弱的部位,即板角处。高效缓凝剂用量过大,在未凝固前石子下沉,产生伸缩裂缝,常发生在梁板交接处。3、线管布管方向及线盒位置渗水原因分析现浇楼板内暗敷PVC强电、弱电、水管等各类线管较多,甚至有些部位三根交错叠放,两根管交错叠放为普遍,使局部截面削弱才氐抗混凝土变形能力

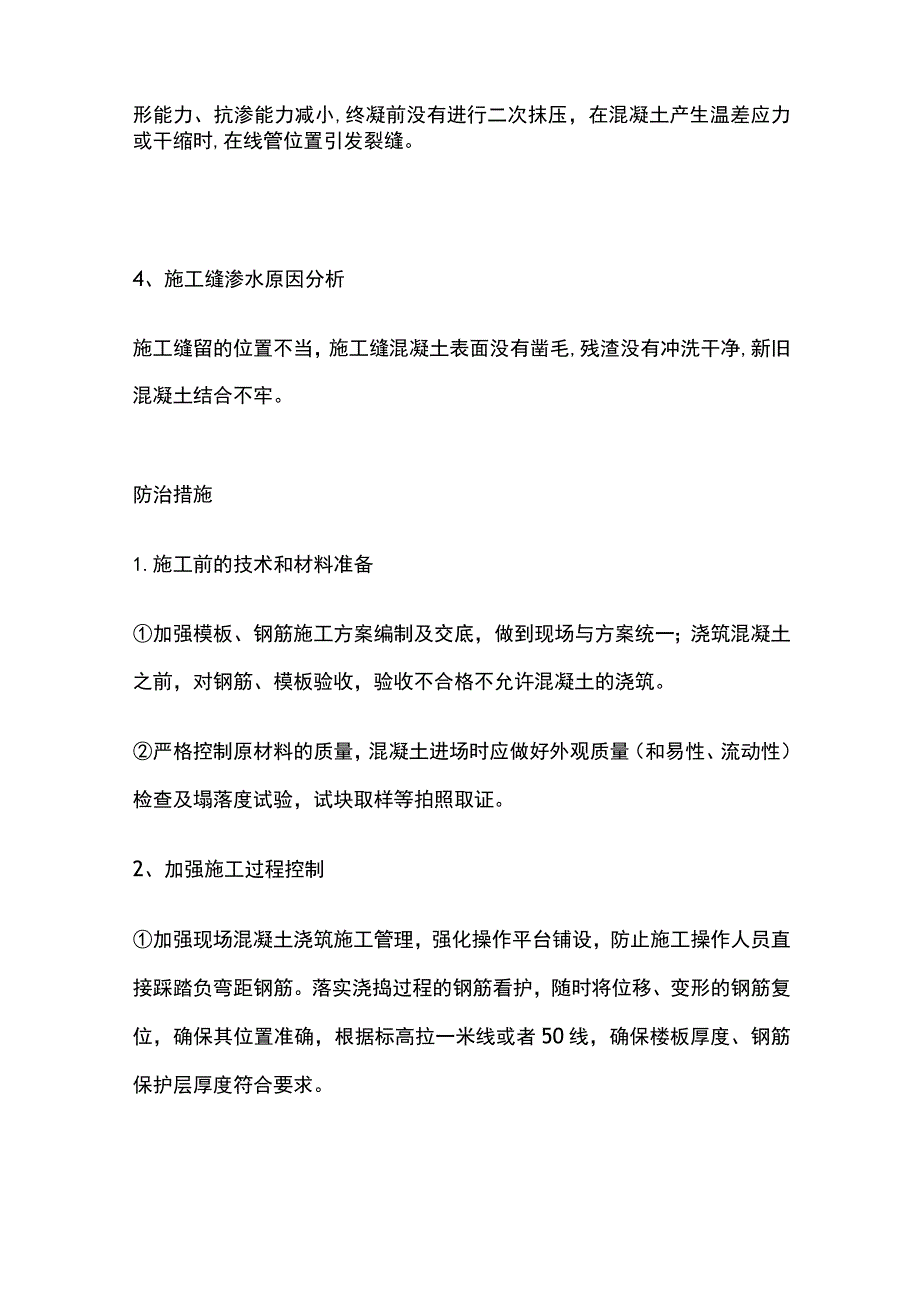

3、、抗渗能力减小,终凝前没有进行二次抹压,在混凝土产生温差应力或干缩时,在线管位置引发裂缝。4、施工缝渗水原因分析施工缝留的位置不当,施工缝混凝土表面没有凿毛,残渣没有冲洗干净,新旧混凝土结合不牢。防治措施1.施工前的技术和材料准备加强模板、钢筋施工方案编制及交底,做到现场与方案统一;浇筑混凝土之前,对钢筋、模板验收,验收不合格不允许混凝土的浇筑。严格控制原材料的质量,混凝土进场时应做好外观质量(和易性、流动性)检查及塌落度试验,试块取样等拍照取证。2、加强施工过程控制加强现场混凝土浇筑施工管理,强化操作平台铺设,防止施工操作人员直接踩踏负弯距钢筋。落实浇捣过程的钢筋看护,随时将位移、变形的钢筋

4、复位,确保其位置准确,根据标高拉一米线或者50线,确保楼板厚度、钢筋保护层厚度符合要求。强化混凝土振捣密实的管理,掌握混凝土初凝后、终凝前的二次抹压时间,以提高混凝土的抗拉强度,加强混凝土早期养护时间,保持混凝土表面的湿润,减少混凝土收缩量。泵送混凝土要求骨料粒径较小,塌落度大,一般为12Omm-180mm,通常掺有缓凝剂,为满足混凝土强度要求又必须增大水泥用量和水灰比。因此在施工后极易形成较厚的浮浆,和加速水泥水化过程的热量大量放出,也使混凝土初凝和终凝时间相对比现场拌制混凝土时间推迟和延长,必须把握好初凝前二次振捣及二次抹压施工的最佳时间,避免引起混凝土离析和水泥水化热作用,诱发混凝土表面塑性裂缝和收缩裂缝产生。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 保温建筑

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
