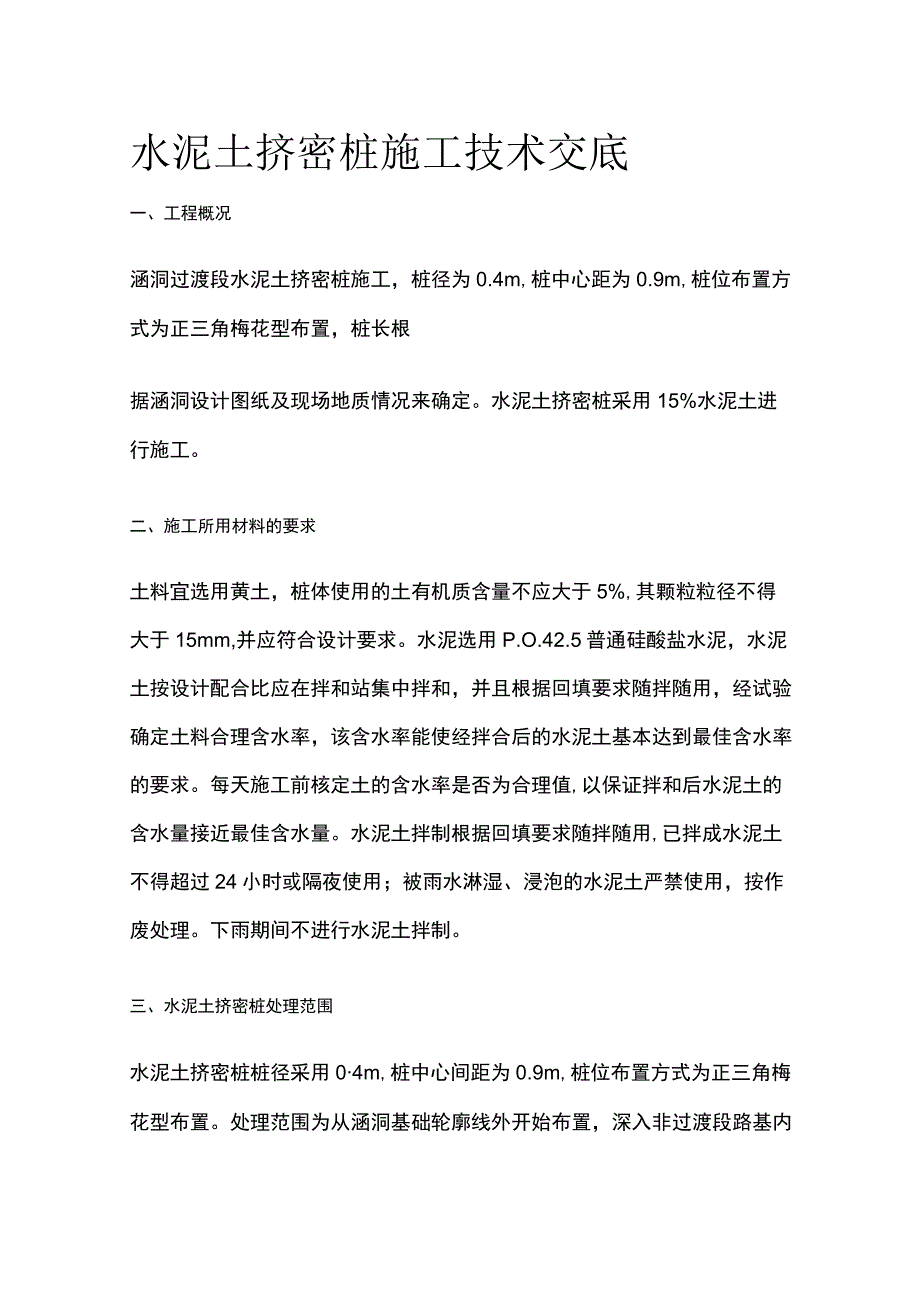

1、水泥土挤密桩施工技术交底一、工程概况涵洞过渡段水泥土挤密桩施工，桩径为0.4m,桩中心距为0.9m,桩位布置方式为正三角梅花型布置，桩长根据涵洞设计图纸及现场地质情况来确定。水泥土挤密桩采用15%水泥土进行施工。二、施工所用材料的要求土料宜选用黄土，桩体使用的土有机质含量不应大于5%,其颗粒粒径不得大于15mm,并应符合设计要求。水泥选用P.O.42.5普通硅酸盐水泥，水泥土按设计配合比应在拌和站集中拌和，并且根据回填要求随拌随用，经试验确定土料合理含水率，该含水率能使经拌合后的水泥土基本达到最佳含水率的要求。每天施工前核定土的含水率是否为合理值,以保证拌和后水泥土的含水量接近最佳含水量。水泥

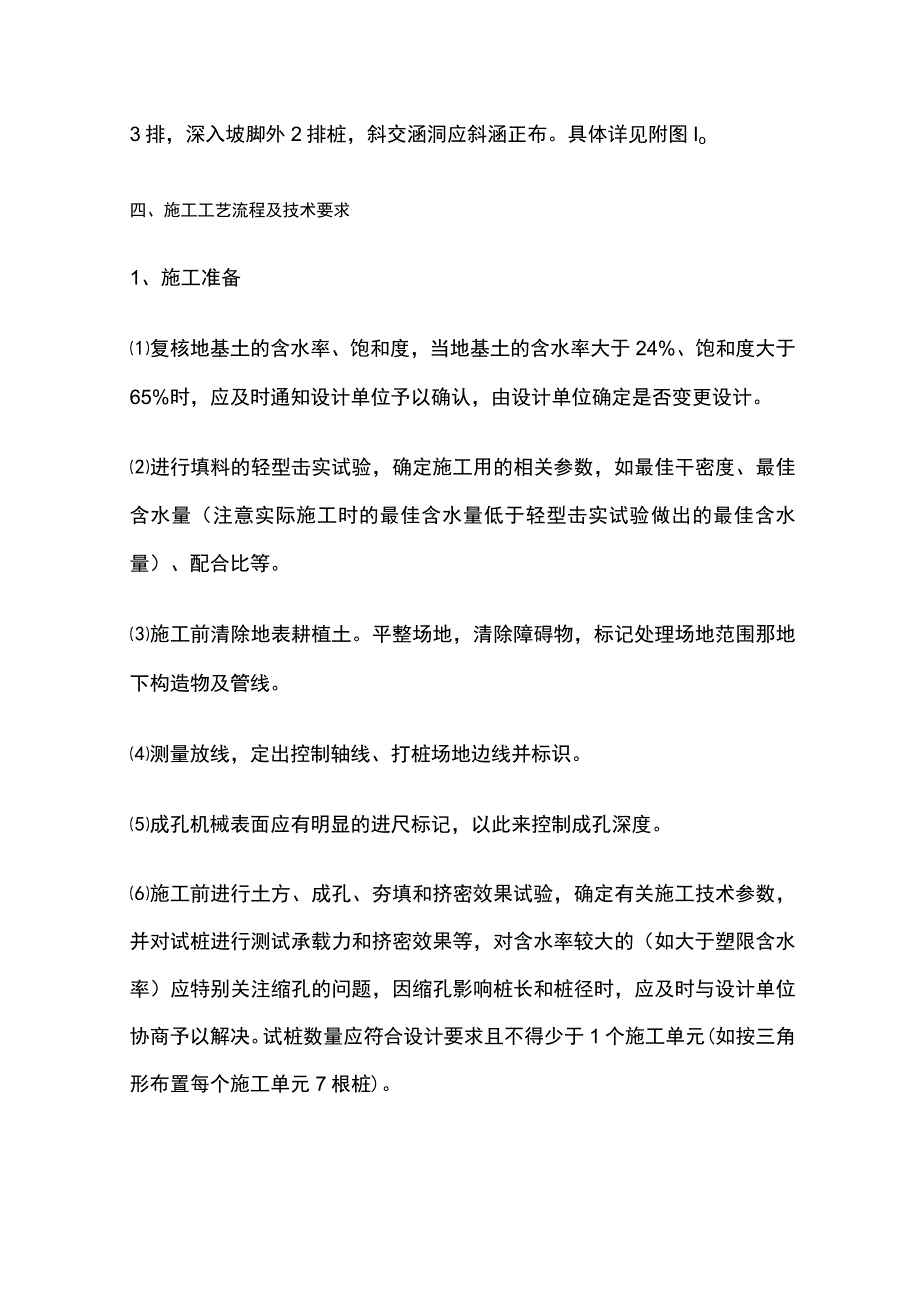

2、土拌制根据回填要求随拌随用,已拌成水泥土不得超过24小时或隔夜使用；被雨水淋湿、浸泡的水泥土严禁使用，按作废处理。下雨期间不进行水泥土拌制。三、水泥土挤密桩处理范围水泥土挤密桩桩径采用04m,桩中心间距为0.9m,桩位布置方式为正三角梅花型布置。处理范围为从涵洞基础轮廓线外开始布置，深入非过渡段路基内3排，深入坡脚外2排桩，斜交涵洞应斜涵正布。具体详见附图Io四、施工工艺流程及技术要求1、施工准备复核地基土的含水率、饱和度，当地基土的含水率大于24%、饱和度大于65%时，应及时通知设计单位予以确认，由设计单位确定是否变更设计。进行填料的轻型击实试验，确定施工用的相关参数，如最佳干密度、最佳含水

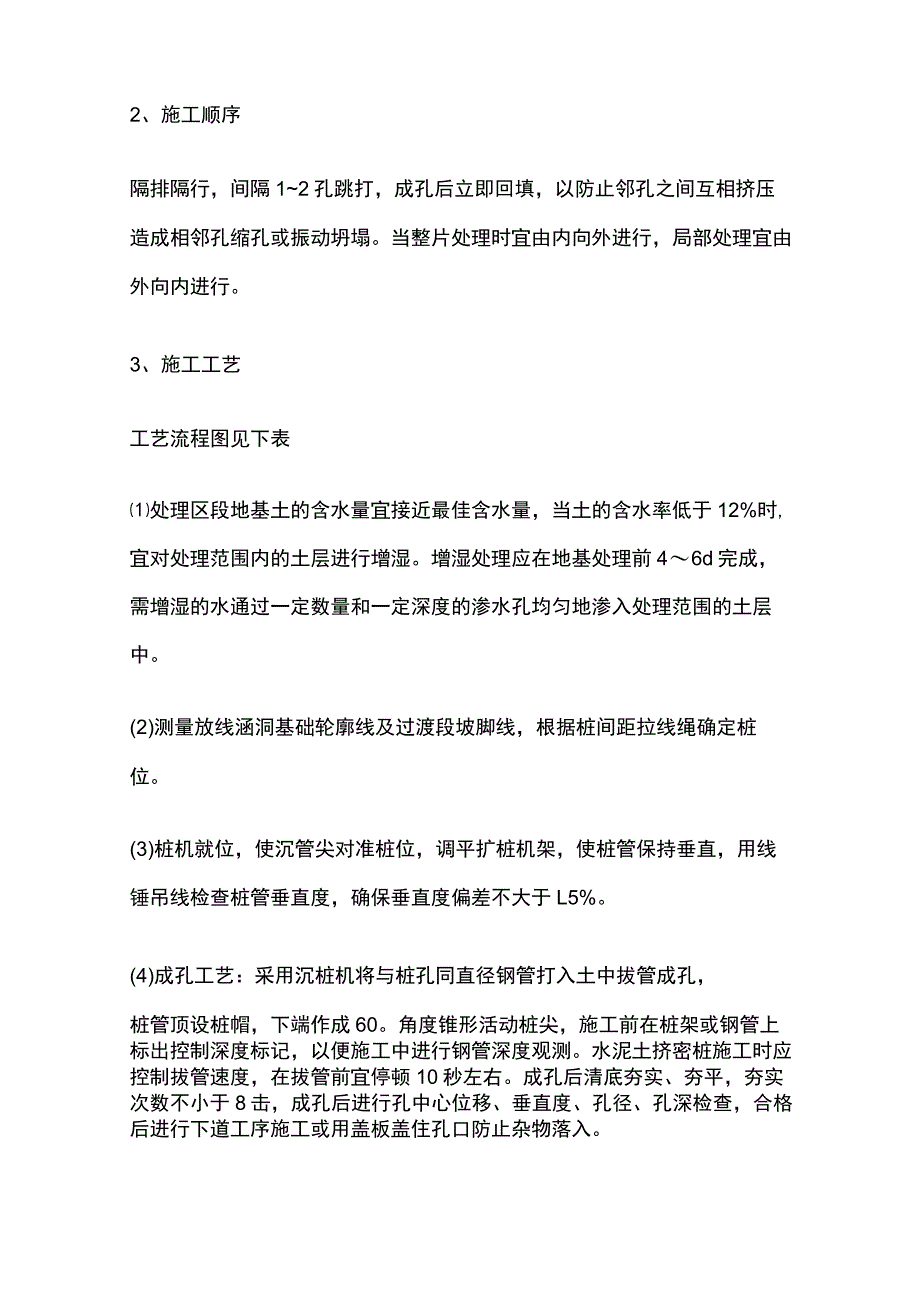

3、量（注意实际施工时的最佳含水量低于轻型击实试验做出的最佳含水量）、配合比等。施工前清除地表耕植土。平整场地，清除障碍物，标记处理场地范围那地下构造物及管线。测量放线，定出控制轴线、打桩场地边线并标识。成孔机械表面应有明显的进尺标记，以此来控制成孔深度。施工前进行土方、成孔、夯填和挤密效果试验，确定有关施工技术参数，并对试桩进行测试承载力和挤密效果等，对含水率较大的（如大于塑限含水率）应特别关注缩孔的问题，因缩孔影响桩长和桩径时，应及时与设计单位协商予以解决。试桩数量应符合设计要求且不得少于1个施工单元(如按三角形布置每个施工单元7根桩)。2、施工顺序隔排隔行，间隔12孔跳打，成孔后立即回填，以
4、防止邻孔之间互相挤压造成相邻孔缩孔或振动坍塌。当整片处理时宜由内向外进行，局部处理宜由外向内进行。3、施工工艺工艺流程图见下表处理区段地基土的含水量宜接近最佳含水量，当土的含水率低于12%时,宜对处理范围内的土层进行增湿。增湿处理应在地基处理前46d完成，需增湿的水通过一定数量和一定深度的渗水孔均匀地渗入处理范围的土层中。(2)测量放线涵洞基础轮廓线及过渡段坡脚线，根据桩间距拉线绳确定桩位。(3)桩机就位，使沉管尖对准桩位，调平扩桩机架，使桩管保持垂直，用线锤吊线检查桩管垂直度，确保垂直度偏差不大于L5%。(4)成孔工艺：采用沉桩机将与桩孔同直径钢管打入土中拔管成孔，桩管顶设桩帽，下端作成60
5、。角度锥形活动桩尖，施工前在桩架或钢管上标出控制深度标记，以便施工中进行钢管深度观测。水泥土挤密桩施工时应控制拔管速度，在拔管前宜停顿10秒左右。成孔后清底夯实、夯平，夯实次数不小于8击，成孔后进行孔中心位移、垂直度、孔径、孔深检查，合格后进行下道工序施工或用盖板盖住孔口防止杂物落入。（5）填料的拌制与运输水泥（灰土）要求采用厂拌，各种用料计量准确，配合比符合设计值，水泥（灰土）混合料外观颜色均一。采用运输车覆盖运输。水泥（灰）拌制根据回填要求随拌随用，已拌成水泥土（灰土）不得超过6小时或隔夜使用，被雨水淋湿、浸泡水泥（灰土）严禁使用按作废处理。下雨期间不进行水泥土（灰土）拌制。（6）水泥土（
6、灰土）回填夯实成孔后及时夯填，在向孔内填料前先夯实孔底。水泥土分层回填夯实，逐层以量斗定量向桩孔内下料，每层回填厚度280320mm,采用电动卷扬机提升式夯实机分层夯实。回填夯实，应针对施工机具（锤重、落距），在工艺试验中找出满足密实度要求的夯击次数，作为施工的参数。夯填前测量成孔深度、孔径，作好记录。水泥土（灰土）回填夯实采用连续施工,每个桩孔一次性分层回填夯实，不得间隔停顿或隔日施工以免降低桩的承载力。五、施工质量要求六、施工注意事项1 .水泥挤密桩施工前，必须查清施工范围内的地下管线及其他可能产生影响的地下、地面设施，并及时迁改后方可施工桩，确保施工及有关既有设施安全。2 .桩孔内水泥土
7、填料应分层夯实，回填过程中不宜间隔停顿或隔日施To3 .施工后应于凿除后的桩顶面铺设一层0.5m厚5%水泥改良土（黄土地基）或5%的石灰改良土（其他土质地基）褥垫层。4 .夯填高度应大于设计桩顶标高0.20.3m,垫层施工时应将多余桩体凿除，桩顶面应水平。5 .施工过程中，应有专人监测成孔及回填夯实的质量，并做好施工记录,如发现地基土质与勘察资料不符时应查明情况,采取有效处理措施。6 .雨期及冬季施工时，应采取防雨防冻措施，防止土料和水泥受雨水淋湿或冻结，夏季施工应防止桩体填充料暴晒过干。7 .施工顺序：对于粘性土地基宜从中间向外围或隔排施工；间隔12孔跳打，成孔后立即回填，在临近既有建筑物施工时，应背离建筑物方向进行；8 .大面制桩前，应先选择7-8根桩完成试桩试验，应测试单桩承载力及单桩复合地基承载力，承载力必须达到设计要求。
