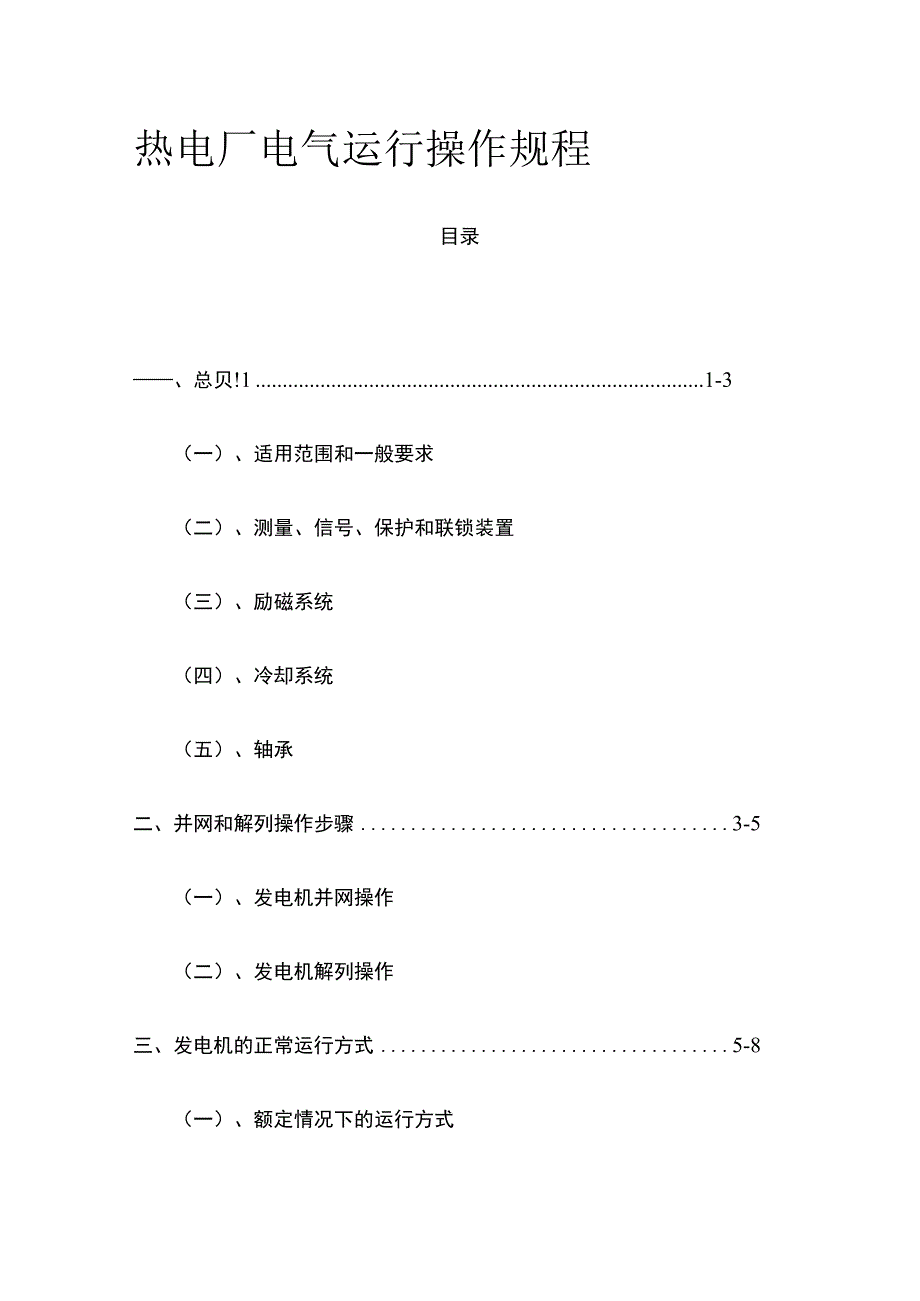

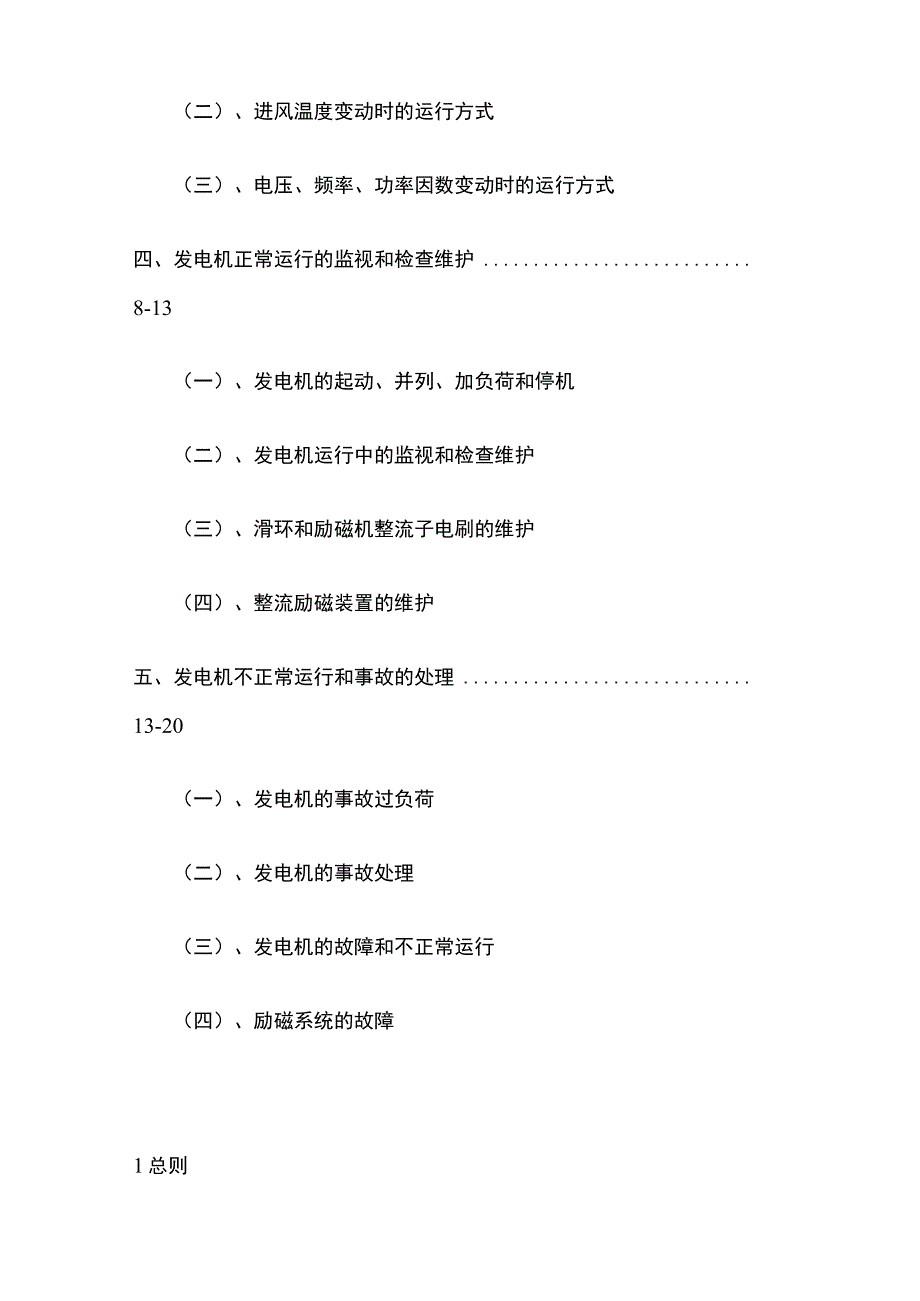

1、热电厂电气运行操作规程目录、总贝!11-3（一）、适用范围和一般要求（二）、测量、信号、保护和联锁装置（三）、励磁系统（四）、冷却系统（五）、轴承二、并网和解列操作步骤3-5（一）、发电机并网操作（二）、发电机解列操作三、发电机的正常运行方式5-8（一）、额定情况下的运行方式（二）、进风温度变动时的运行方式（三）、电压、频率、功率因数变动时的运行方式四、发电机正常运行的监视和检查维护8-13（一）、发电机的起动、并列、加负荷和停机（二）、发电机运行中的监视和检查维护（三）、滑环和励磁机整流子电刷的维护（四）、整流励磁装置的维护五、发电机不正常运行和事故的处理13-20（一）、发电机的事故过负荷

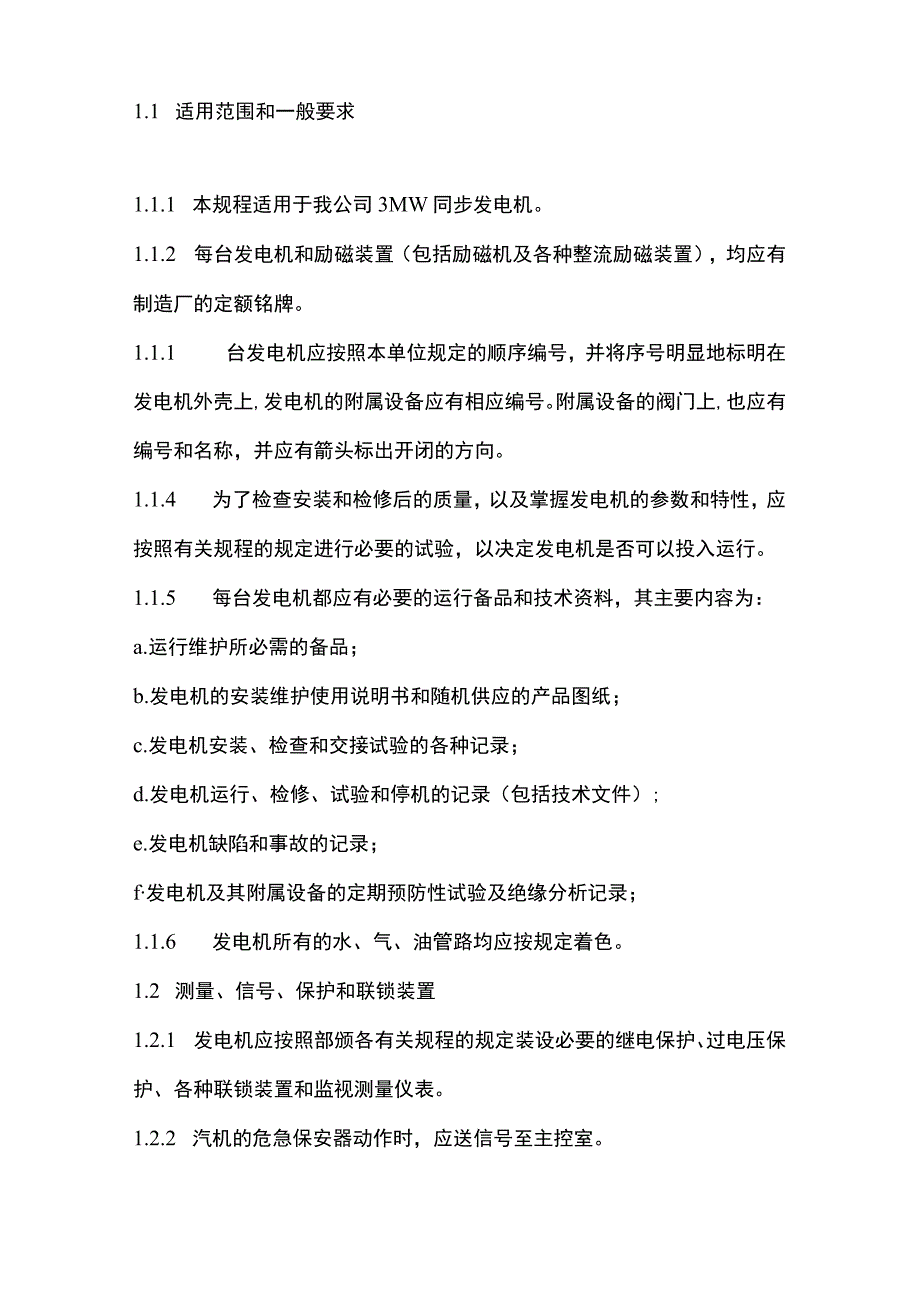

2、（二）、发电机的事故处理（三）、发电机的故障和不正常运行（四）、励磁系统的故障1总则1.1 适用范围和一般要求1.1.1 本规程适用于我公司3MW同步发电机。1.1.2 每台发电机和励磁装置（包括励磁机及各种整流励磁装置），均应有制造厂的定额铭牌。1.1.1 台发电机应按照本单位规定的顺序编号，并将序号明显地标明在发电机外壳上,发电机的附属设备应有相应编号。附属设备的阀门上,也应有编号和名称，并应有箭头标出开闭的方向。1.1.4 为了检查安装和检修后的质量，以及掌握发电机的参数和特性，应按照有关规程的规定进行必要的试验，以决定发电机是否可以投入运行。1.1.5 每台发电机都应有必要的运行备品和
3、技术资料，其主要内容为：a.运行维护所必需的备品；b.发电机的安装维护使用说明书和随机供应的产品图纸；c.发电机安装、检查和交接试验的各种记录；d.发电机运行、检修、试验和停机的记录（包括技术文件）;e.发电机缺陷和事故的记录；f发电机及其附属设备的定期预防性试验及绝缘分析记录；1.1.6 发电机所有的水、气、油管路均应按规定着色。1.2 测量、信号、保护和联锁装置1.2.1 发电机应按照部颁各有关规程的规定装设必要的继电保护、过电压保护、各种联锁装置和监视测量仪表。1.2.2 汽机的危急保安器动作时，应送信号至主控室。1.2.4 发电机应有适当的灭火装置。空气冷却的发电机最好用水灭火。此外，
4、在安装发电机的室内，还应备有电气设备专用的灭火器。1.3 励磁系统1.3.1 火力发电厂应按其机组类型配备励磁机的备用电枢或整流励磁装置的备件。1.3.2 在同一整流子或滑环上，尤其是在同一极性上，应采用同一牌号的电刷。电刷在刷框内应能够上下自由活动（一般间隙为0.10.2mm）。1.3.3 发电机都应装有强行励磁装置和自动调整励磁装置。正常运行中（包括停机和起动时）上述装置必须投入。1.3.4 发电机应装有自动灭磁装置（除无刷励磁系统外），并应在转子线圈绝缘所允许的过电压条件下尽快灭磁。1.4 冷却系统IAl空冷密闭式通风的发电机，应保持通风系统的严密性，一切接缝不严密处应严加堵塞。冷空气室
5、与热空气室应严密隔绝，并均应装设厚玻璃的窥视窗。空气室的门应用金属做成，并应严密，室内应有适当的照明，其开关应装在外面。在空气室和空气道内应清洁无杂物，其墙壁应涂刷浅色的油漆。空气室内应设置水槽，用水管引出室外，以排除内部积水，并可监视冷却器是否泄漏。1.4.1 发电机通风系统不应有短路。发电机的轴封应保持严密或符合制造厂规定。发电机引出线附近，不应有空隙。风扇的方向和风挡板的位置应该正确。1.4.2 向气体冷却器供水的管道系统中应装有能够旋转的网状过滤器。在气体冷却器排水的总管上，应装一个阀门，以便调节水量。这个阀门的操作传动装置，该引到便于操作的地方。对于汽轮发电机，最好引到发电机旁。此外
6、，每一段气体冷却器的进出口也应装设阀门，但只作向各段冷却器供水或停止供水之用，而不作调节各段水量之用。如果气体冷却器的水不由循环水泵供给，而由压力较高的水源供给，则调节水量的阀门，应装在气体冷却器的水管入口处。在此水管上，也要装设压力表和带有水门的保险阀。1.4.3 凡充水的冷却系统，温度应不低于+5。&以冷却器不结露为宜。1.5 轴承1.5.1 在正常运行时，发电机润滑油的入口温度和压力应按制造厂规定控制。1.5.2 当在汽轮发电机的转子上产生高的静电电压时，应在靠近蜗母轮侧的轴上装置接地电刷，一般可经过100300Q的电阻接地。1.5.3 在每一油管上，应安装两个绝缘的法兰盘，以便在发电机
7、运行时检查油管绝缘状况。在全部油管装好后，汽轮发电机和励磁机轴承的绝缘电阻用1000V摇表测量时，不得小于IM。1.5.4 汽轮发电机与励磁机的轴承，应使油不可能飞溅到线圈、滑环和整流子上。2.1发电机并网操作1.接到操作指令2 .检查发电机组有无异常3 .检查并合上励磁变压器0118隔离开关4 .检查并合上励磁PT0127隔离开关5 .检查并合上发电机PT0117隔离开关6 .检查并合上励磁隔离刀闸7 .励磁柜2次回路接通（4个小熔断器合上）8,励磁柜通道切换开关打到投入位置9 .励磁柜远近切换开关打到近控位置10 .励磁柜工作方式切换开关打到恒电压位置IL合上灭磁开关12 .按下起磁按钮后
8、操作置位按钮缓慢升压至额定电压的百分之50,检查发电机3相电压是否平衡，3相电流应无指示。13 .逐渐缓慢升压至额定值，检查发电机3相电压是否平衡，3相电流应无指示，发电机应无异常现象。14 .核对空载励磁电压，电流应符合规定值。15 .发电机出线Oll开关推至工作位置。16 .同期屏上Oll开关同期点打至接通位置。17 .同期屏上操作选择开关打至就地位置。18 .同期屏上准同期装置切换开关打至自动位置。19待发电机出线Oll开关自动合闸后，断开同期切换开关至断开位置，并增加励磁使无功增加到（300-500）KVar20 .通知汽机人员发电机已并网，检查无异后开始发电（增加有功）。21 .汇报
9、值长发电机并网完毕。2发电机解列操作1.接到指令2 .把发电机组有功和无功负荷逐渐降低至零。3 ,断开发电机Oll开关。4 .逐渐降低发电机电压至零。5 .励磁柜上通道切换开关打至切除位置。6 .断开励磁开关。7 .励磁柜2次控制回路断电（断开4个小熔断器）。8 .发电机Oll开关由工作位置遥至实验位置。9 .关闭空冷器进出水阀门。10 .汇报值长发电机已解列。3发电机的正常运行方式3.1 额定情况下的运行方式3.1.1 发电机按照制造厂铭牌规定数据运行的方式称为额定运行方式。发电机可在这种方式下或在出力图的范围内长期连续运行。3.1.2 转子电流的额定值，应采用在额定功率因数和电压波动在额定
10、值的5%和频率变动在1%范围内时，能保证发电机额定出力的最大电流值（如不能在电压与额定值相差5%的情况下进行试验，则可在此范围内试验一点，然后用作图和计算的方法来求得额定转子电流）。3.1.3 发电机投入运行后，未做温升试验前，如无异常现象，即可按照发电机的铭牌数据带负荷。在未进行特殊的温升试验以前，发电机不允许超过铭牌的额定数值运行。3.1.4转子和定子绕组及定子铁芯的最大允许监视温度，为发电机在额定进风温度及额定功率因数下，带额定负荷连续运行时所发生的温度。这些温度根据温升试验的结果来确定。其值应在绝缘等级和制造厂所允许的限度以内。3.1.5 为使沥青云母绝缘的发电机能在较好的条件下工作，
11、当发电机不带全负荷运行时，最好保持定子绕组的温度在6080。C之间。3.2 进风温度变动时的运行方式3.2.1 表面冷却的发电机由于环境温度影响，进风温度超过额定值时，如果转子和定子线圈及定子铁芯的温度，经过试验确未超过其绝缘等级和制造厂允许的温度时，可以不降低发电机的容量。但当这些温度超过允许值时，则应减少定子和转子电流，直到上述允许温度为止。3.2.2 当进风温度低于额定值时，定子和转子电流可以增加到其线圈温度在第3.1.4所规定的范围内。3.2.3 如果发电机尚未进行温升试验，则当进风温度高于或低于额定值时，定子电流的允许值应按下述原则确定：a.当进风温度高于额定值时，可按以下掌握。发电
12、机进风温度最高不允许超过55b.当进风温度低于额定值时，每降低Cz允许定子电流升高额定值的0.5%,此时转子电流也允许有相应的增加。3.2.4 定子与转子电流的增加，对于容量在1800OkVA及以下的发电机，允许增加至进风温度较额定值低15。C为止;对于容量超过18000kVA以上的发电机，则允许增加至进风温度较额定值低10。C为止。如进风温度再降低时，电流值也不得再增加。3.2.5 密闭式冷却的空冷发电机，其最低进风温度，应以空气冷却器不凝结水珠为标准。3.2.6 发电机出风温度不予规定，但应监视进、出风温差。若温差显著增大,则表明发电机冷却系统已不正常,或发电机内部的损失有所增加，应分析原
13、因，采取措施，予以解决。3.3.1 发电机运行电压的变动范围在额定电压的5%以内而功率因数为额定值时，其额定容量不变。3.3.2 发电机连续运行的最高允许电压应遵守制造厂的规定，但最高不得大于额定值的110%。发电机的最低运行电压应根据稳定运行的要求来确定，一般不应低于额定值的90%o3.3.3 当发电机的电压下降到低于额定值的95%时，定子电流长期允许的数值，仍不得超过额定值的105%。3.3.4 频率变动的范围，不超过0.5Hzs时，发电机可按额定容量运行。3.3.5 发电机在运行中功率因数变动时，应使其定子和转子电流不超过在当时进风温度下所允许的数值。表面冷却发电机的功率因数，一般不应超
14、过迟相0.95,如有自动调整励磁装置，必要时可以在功率因数为1的条件下运行，并允许短时间在进相0.951的范围内运行。发电机是否能进相运行应遵守制造厂的规定，制造厂无规定的应通过试验来确定。进相运行的可能性决定于发电机端部结构件发热和在电网中运行的稳定性。4发电机正常运行的监视和检查维护4.1 发电机的起动.并列.加负荷和停机4.1.1 当发电机长期处于备用状态时，应该采取适当的措施防止绕组受潮，并保持绕组温度在+5。C以上。4.1.2 发电机安装和检修后，在起动前应将工作票全部收回，并详细检查发电机各部分及其周围的清洁卫生，各有关设备必须完整好用，短路线和接地线必须撤除，以及进行启动前的各种
15、试验（断路器拉合、连锁动作等）o各单位现场规程应对检查项目及起动前的试验项目作出详细规定。4.1.3 全部有关电气设备检查完毕后，在发电机起动前应测量发电机定子及励磁回路的绝缘电阻，绝缘电阻值应作好记录。并记入发电机绝缘记录簿中。测量发电机定子回路绝缘电阻，可以包括连接在该发电机定子回路上不能用隔离开关断开的各种电气设备，并采用10002500V摇表测量。其绝缘电阻值不作规定。若测量的结果较前次有显著的降低（考虑温度和空气湿度的变化，如降低到前次的1/31/5）,应查明其原因并将其消除。测量发电机励磁回路绝缘电阻，应包括发电机转子、励磁机。对各种整流励磁装置是否测量绝缘电阻，应按有关规定的要求进行。测量时应采用500-1000V摇表，其励磁回路全部绝缘电阻值不应小于0.5Md若低于以上数值时，应采取措施加以恢复。如一时不能恢复，则是否允许运行应由发电厂总工程师或生产厂长决定。4.1.4 在合发电机隔离开关以前，应先试验发电机主断路器和自动灭磁开关的拉、合闸（包括两者间的连锁）的情况，情况良好时才能合闸。对于频繁起动的发电机，不必在每次起动前进行上述试验，但每月至少要进行一次
