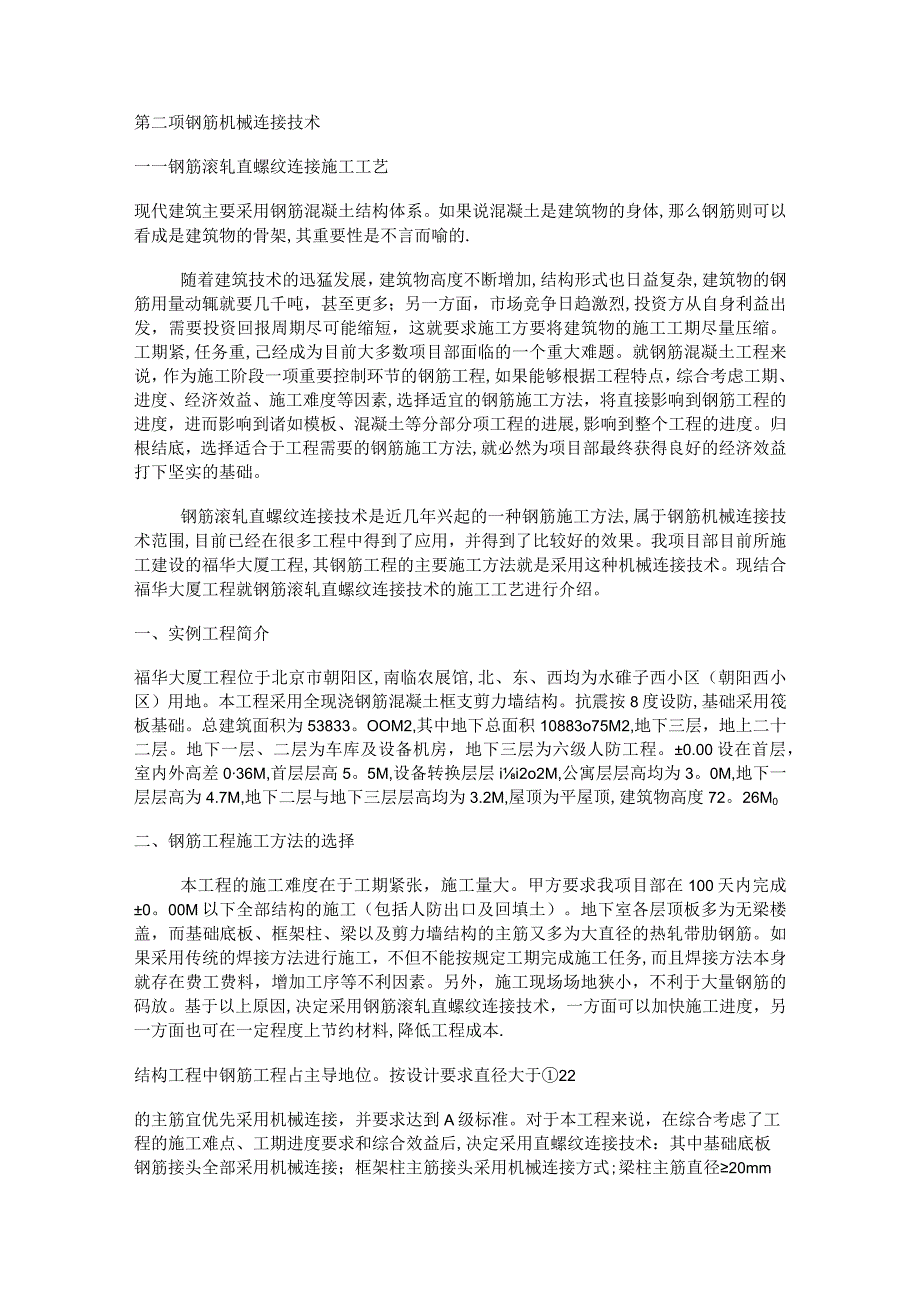

1、第二项钢筋机械连接技术一一钢筋滚轧直螺纹连接施工工艺现代建筑主要采用钢筋混凝土结构体系。如果说混凝土是建筑物的身体,那么钢筋则可以看成是建筑物的骨架,其重要性是不言而喻的.随着建筑技术的迅猛发展，建筑物高度不断增加,结构形式也日益复杂,建筑物的钢筋用量动辄就要几千吨，甚至更多；另一方面，市场竞争日趋激烈,投资方从自身利益出发，需要投资回报周期尽可能缩短，这就要求施工方要将建筑物的施工工期尽量压缩。工期紧,任务重,己经成为目前大多数项目部面临的一个重大难题。就钢筋混凝土工程来说，作为施工阶段一项重要控制环节的钢筋工程,如果能够根据工程特点，综合考虑工期、进度、经济效益、施工难度等因素,选择适宜的
2、钢筋施工方法，将直接影响到钢筋工程的进度，进而影响到诸如模板、混凝土等分部分项工程的进展,影响到整个工程的进度。归根结底，选择适合于工程需要的钢筋施工方法,就必然为项目部最终获得良好的经济效益打下坚实的基础。钢筋滚轧直螺纹连接技术是近几年兴起的一种钢筋施工方法,属于钢筋机械连接技术范围,目前已经在很多工程中得到了应用，并得到了比较好的效果。我项目部目前所施工建设的福华大厦工程,其钢筋工程的主要施工方法就是采用这种机械连接技术。现结合福华大厦工程就钢筋滚轧直螺纹连接技术的施工工艺进行介绍。一、实例工程简介福华大厦工程位于北京市朝阳区,南临农展馆,北、东、西均为水碓子西小区（朝阳西小区）用地。本工
3、程采用全现浇钢筋混凝土框支剪力墙结构。抗震按8度设防,基础采用筏板基础。总建筑面积为53833。OOM2,其中地下总面积10883o75M2,地下三层，地上二十二层。地下一层、二层为车库及设备机房，地下三层为六级人防工程。0.00设在首层，室内外高差036M,首层层高5。5M,设备转换层层ii2o2M,公寓层层高均为3。0M,地下一层层高为4.7M,地下二层与地下三层层高均为3.2M,屋顶为平屋顶,建筑物高度72。26M0二、钢筋工程施工方法的选择本工程的施工难度在于工期紧张，施工量大。甲方要求我项目部在100天内完成0。00M以下全部结构的施工（包括人防出口及回填土）。地下室各层顶板多为无梁
4、楼盖，而基础底板、框架柱、梁以及剪力墙结构的主筋又多为大直径的热轧带肋钢筋。如果采用传统的焊接方法进行施工，不但不能按规定工期完成施工任务,而且焊接方法本身就存在费工费料，增加工序等不利因素。另外，施工现场场地狭小，不利于大量钢筋的码放。基于以上原因,决定采用钢筋滚轧直螺纹连接技术，一方面可以加快施工进度，另一方面也可在一定程度上节约材料,降低工程成本.结构工程中钢筋工程占主导地位。按设计要求直径大于22的主筋宜优先采用机械连接，并要求达到A级标准。对于本工程来说，在综合考虑了工程的施工难点、工期进度要求和综合效益后,决定采用直螺纹连接技术：其中基础底板钢筋接头全部采用机械连接；框架柱主筋接头

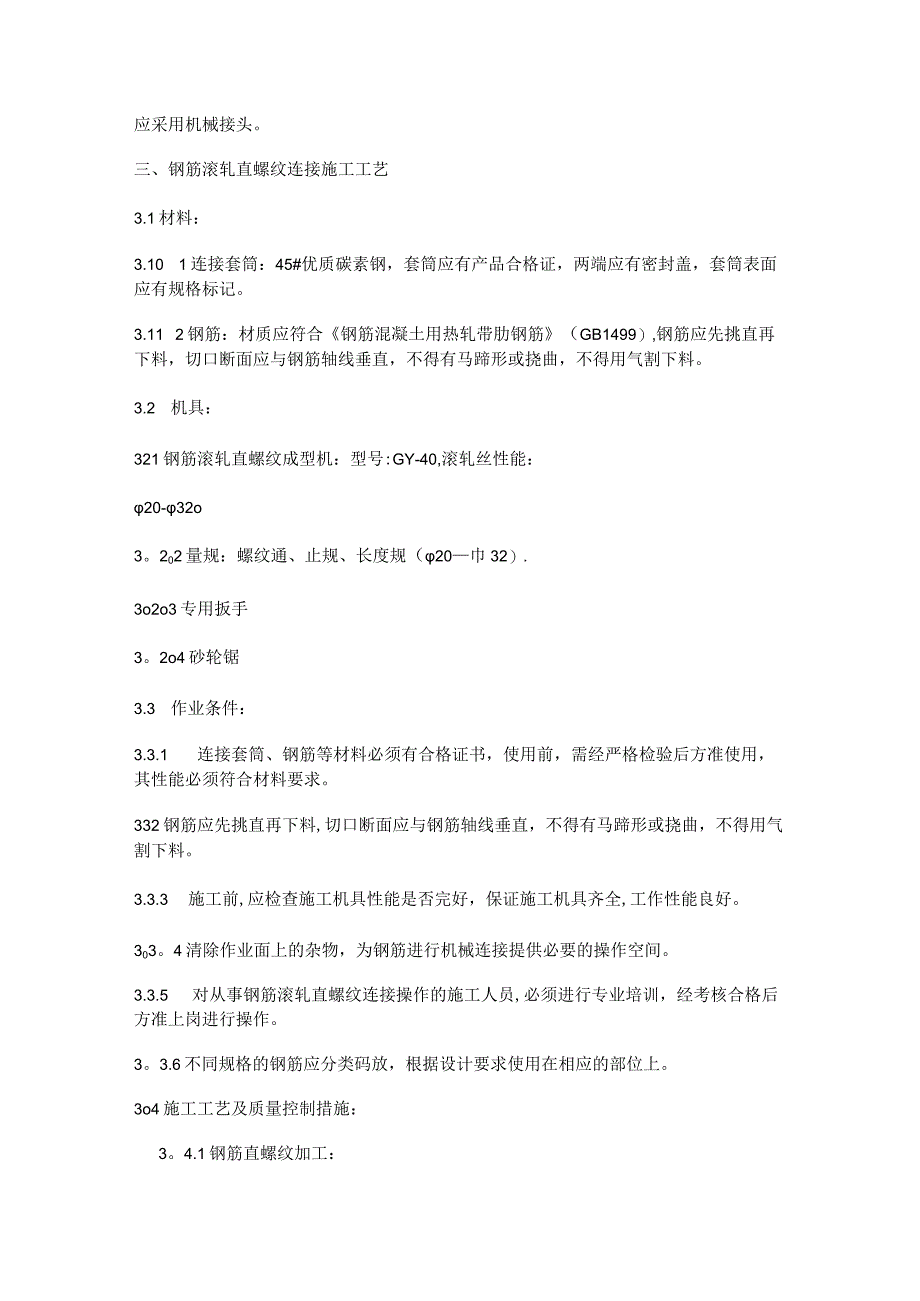

5、采用机械连接方式;梁柱主筋直径20mm应采用机械接头。三、钢筋滚轧直螺纹连接施工工艺3.1材料：3.10 1连接套筒：45#优质碳素钢，套筒应有产品合格证，两端应有密封盖，套筒表面应有规格标记。3.11 2钢筋：材质应符合钢筋混凝土用热轧带肋钢筋（GB1499）,钢筋应先挑直再下料，切口断面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。3.2 机具：321钢筋滚轧直螺纹成型机：型号:GY-40,滚轧丝性能：20-32o3。202量规：螺纹通、止规、长度规（20巾32）.3o2o3专用扳手3。2o4砂轮锯3.3 作业条件：3.3.1 连接套筒、钢筋等材料必须有合格证书，使用前，需经严格检

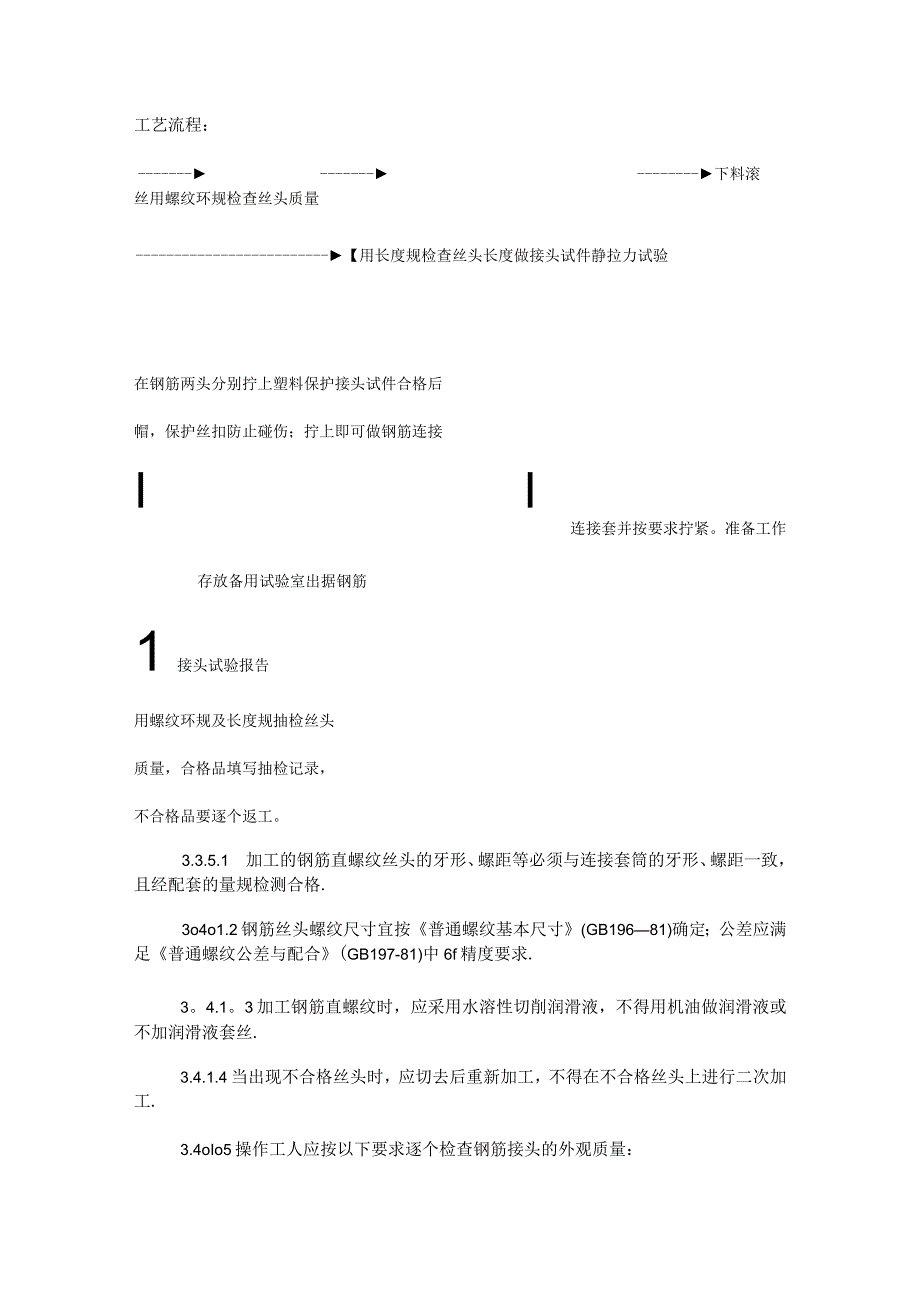

6、验后方准使用，其性能必须符合材料要求。332钢筋应先挑直再下料,切口断面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。3.3.3 施工前,应检查施工机具性能是否完好，保证施工机具齐全,工作性能良好。303。4清除作业面上的杂物，为钢筋进行机械连接提供必要的操作空间。3.3.5 对从事钢筋滚轧直螺纹连接操作的施工人员,必须进行专业培训，经考核合格后方准上岗进行操作。3。3.6不同规格的钢筋应分类码放，根据设计要求使用在相应的部位上。3o4施工工艺及质量控制措施：3。4.1钢筋直螺纹加工：工艺流程：下料滚丝用螺纹环规检查丝头质量【用长度规检查丝头长度做接头试件静拉力试验在钢筋两头分别拧上塑
7、料保护接头试件合格后帽，保护丝扣防止碰伤；拧上即可做钢筋连接II连接套并按要求拧紧。准备工作存放备用试验室出据钢筋1接头试验报告用螺纹环规及长度规抽检丝头质量，合格品填写抽检记录，不合格品要逐个返工。3.3.5.1 加工的钢筋直螺纹丝头的牙形、螺距等必须与连接套筒的牙形、螺距一致，且经配套的量规检测合格.3o4o1.2钢筋丝头螺纹尺寸宜按普通螺纹基本尺寸(GB19681)确定；公差应满足普通螺纹公差与配合(GB197-81)中6f精度要求.3。4.1。3加工钢筋直螺纹时，应采用水溶性切削润滑液，不得用机油做润滑液或不加润滑液套丝.3.4.1.4当出现不合格丝头时，应切去后重新加工，不得在不合格
8、丝头上进行二次加工.3.4oIo5操作工人应按以下要求逐个检查钢筋接头的外观质量：Ao直螺纹丝头牙形检查：牙形饱满，无断牙、秃牙缺陷，且必须与螺纹通的牙形相吻合,牙形表面光滑的为合格；在长度规上量得的钢筋丝长度不超过允许误差。B.螺纹丝扣的完整牙数不得小于下表规定数：表-1钢筋直径(mm)完整牙数20-229-1025-289-103211如果达不到表中规定的完整牙数，必须切掉重新滚丝。C.钢筋丝头表面不得有严重的锈蚀，不得有损坏螺纹的磕伤。3.4.1o6施工过程中接头的强度要求Ao接头的抗拉强度达到或超过母材抗拉强度标准值,并具有高延性和反复拉压性能。Bo接头的抗拉强度实测值应大于0。9倍的
9、钢筋实际抗拉强度。3.4.1o7经自检合格的钢筋丝头,应由质检员随机抽样检验，以500个丝头为一验收批，随机抽检10%,并填写钢筋直螺纹加工检验记录。如有一个丝头不合格,即应对该加工批全数检查，不合格丝头应重新加工，经再次检查合格后方可使用.3o4。Io8已检查合格的丝头应加以保护，钢筋一端丝头应戴上保护帽，另一端可按规定的力矩值拧紧连接套筒，并按规格分类堆放整齐待用.3o4.1o9钢筋丝头质量检查项目、检查方法及检查要求钢筋丝头质量检验的方法及要求表2检序号验项量具名称检验要求目外观1质目测牙型饱满、完整丝扣圈数应满足施工工艺规程的要求量丝2头卡尺或专用量规应满足施工工艺规程要求通端螺纹环规
10、能顺利旋入螺纹3直止端螺纹环规允许环规与端部螺纹部分旋合，旋入量不应超过3P(P为螺距)径3o4o2钢筋连接套筒:3o4o2.1连接套筒的种类Ae标准型套筒：两端直径相同的右旋内螺纹套筒.见图A.1B.正反丝扣型套筒：两端螺纹旋向相反的套筒。见图A。2C.变径型套筒:两端直径不同的右旋内螺纹套筒。见图A。33o4.2.2钢筋连接套筒内螺纹尺寸普通螺纹基本尺寸(GB196-81)确定;公差应满足普通螺纹公差与配合(GB197-81)中6f精度要求。3.4o2.3钢筋连接套筒内不得存有杂物；两端应有防护端盖.3o4o2o4钢筋连接套筒各部分尺寸应满足产品设计要求，套筒表面不得有裂纹，表面及内螺纹不
11、得有严重的锈蚀。3o4o2.5连接套筒的质量检查要求连接套筒的质量检查方法及要求表一3序检量具名称检验要求号验项目外表面应无裂纹和影响接头质量的其他缺陷观1目测质长度及外径应满足尺寸公差要求量啜螺纹能顺利旋入连接套筒并达到旋合长度止端螺纹塞规不能通过套筒内螺纹，但允许从套筒两端部分旋合，旋塞规入量不应超过3P(P为螺距)3o4.3性能：滚轧直螺纹钢筋连接接头连接性能应符合钢筋机械连接通用技术规程(JGJ107-96)中A级接头的性能要求。表-4等级A级强度单向拉伸割线模量且09极限应变0o04残余变形0.03mm强度高应力反复拉压割线模量0o85残余变形0.03mm强度大变形反复拉压残余变形0
12、o03mm且0.06mm3。4.4钢筋连接:工艺流程:c,钢筋就位回收待连接钢筋上的密封盖和塑料保护帽用手拧上钢筋用专业扳手拧紧用油漆在已连接好的钢筋上作油漆标记质检员检验是否达到连接要求做构件抽检记录3。4。4o1连接钢筋时，钢筋规格和连接套筒的规格应一致,并确保钢筋和连接套筒的丝扣干净、完好无损.3.4。4。2钢筋丝头螺纹有效丝扣长度应为1/2套筒长度，公差为1P（P为螺距）。3o4.4.3钢筋连接时必须用专用扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧。连接好的钢筋接头应无一完整丝扣外露。3。4.4.4专用扳手的精度为+5%,要求每半年用扭力仪检定次。3o4.4.5连接钢筋时，应对正轴线
13、将钢筋拧入连接套筒，然后用专用扳手拧紧,不得超拧，拧紧后的接头应作上标记。3o4o4o6接头型式及连接方法3o4.4.7钢筋滚轧直螺纹连接实物照片3.4.5接头应用：3.4。5。1滚轧直螺纹接头适用于要求充分发挥钢筋强度或对接头延性要求高的各类混凝土结构。3。4.5o2滚轧直螺纹接头的混凝土保护层厚度宜满足现行国家规范混凝土结构设计规范中受力钢筋保护层最小厚度要求，且不得小于15mmo3o4。5o3同一构件内同一截面受力钢筋的接头位置应相互错开，在任一接头中心至长度为钢筋直径的35倍的区段范围内，有接头的受力钢筋截面积占受力钢筋总截面面积的百分率应符合下列规定：Ao受拉区的受力钢筋接头百分率不
14、宜超过50%；B.在受拉区的钢筋受力小的部位,接头百分率可不受限制;Co接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50%。Do受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制.3o4.6钢筋连接接头施工现场检验与验收：3.4。6.1施工现场检验前，滚轧直螺纹钢筋连接技术的提供单位应向使用单位提交有效的型式检验报告。3o4o6o2施工现场仅对接头试件进行单向拉伸强度试验，试验按金属拉仰试验方法(GB228-87)的有关规定进行。3o4.6o3现场检验前应进行钢筋母材的抗拉强度试验，并符合有关标准的规定。3.4。6o4随机抽取同规格接头数的
