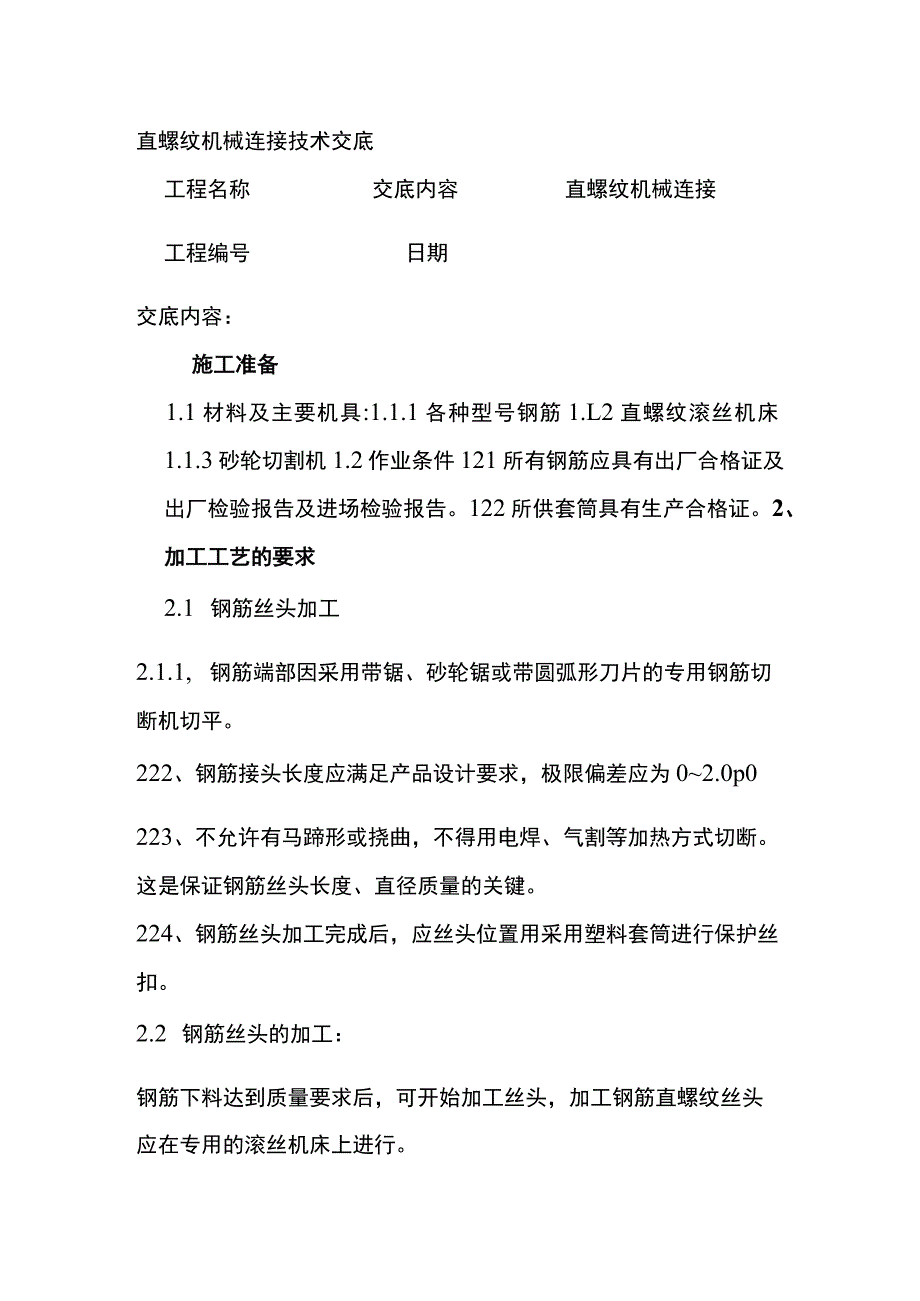

1、直螺纹机械连接技术交底工程名称交底内容直螺纹机械连接工程编号日期交底内容：施工准备1.1材料及主要机具:1.1.1各种型号钢筋1.L2直螺纹滚丝机床1.1.3砂轮切割机1.2作业条件121所有钢筋应具有出厂合格证及出厂检验报告及进场检验报告。122所供套筒具有生产合格证。2、加工工艺的要求2.1 钢筋丝头加工2.1.1, 钢筋端部因采用带锯、砂轮锯或带圆弧形刀片的专用钢筋切断机切平。222、钢筋接头长度应满足产品设计要求，极限偏差应为02.0p0223、不允许有马蹄形或挠曲，不得用电焊、气割等加热方式切断。这是保证钢筋丝头长度、直径质量的关键。224、钢筋丝头加工完成后，应丝头位置用采用塑料套

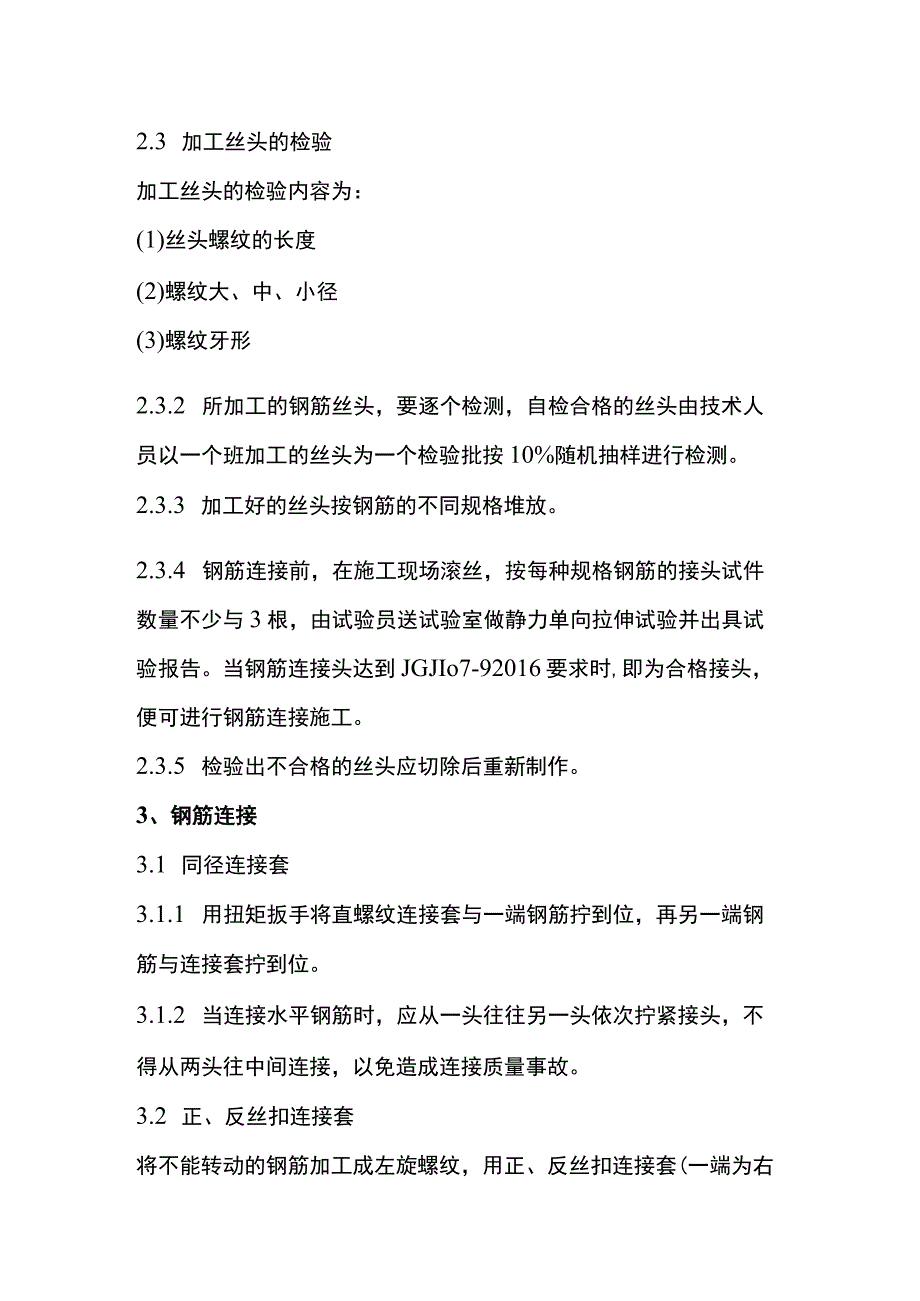

2、筒进行保护丝扣。2.2 钢筋丝头的加工：钢筋下料达到质量要求后，可开始加工丝头，加工钢筋直螺纹丝头应在专用的滚丝机床上进行。2.3 加工丝头的检验加工丝头的检验内容为：(1)丝头螺纹的长度(2)螺纹大、中、小径(3)螺纹牙形2.3.2 所加工的钢筋丝头，要逐个检测，自检合格的丝头由技术人员以一个班加工的丝头为一个检验批按10%随机抽样进行检测。2.3.3 加工好的丝头按钢筋的不同规格堆放。2.3.4 钢筋连接前，在施工现场滚丝，按每种规格钢筋的接头试件数量不少与3根，由试验员送试验室做静力单向拉伸试验并出具试验报告。当钢筋连接头达到JGJIo7-92016要求时,即为合格接头，便可进行钢筋连接

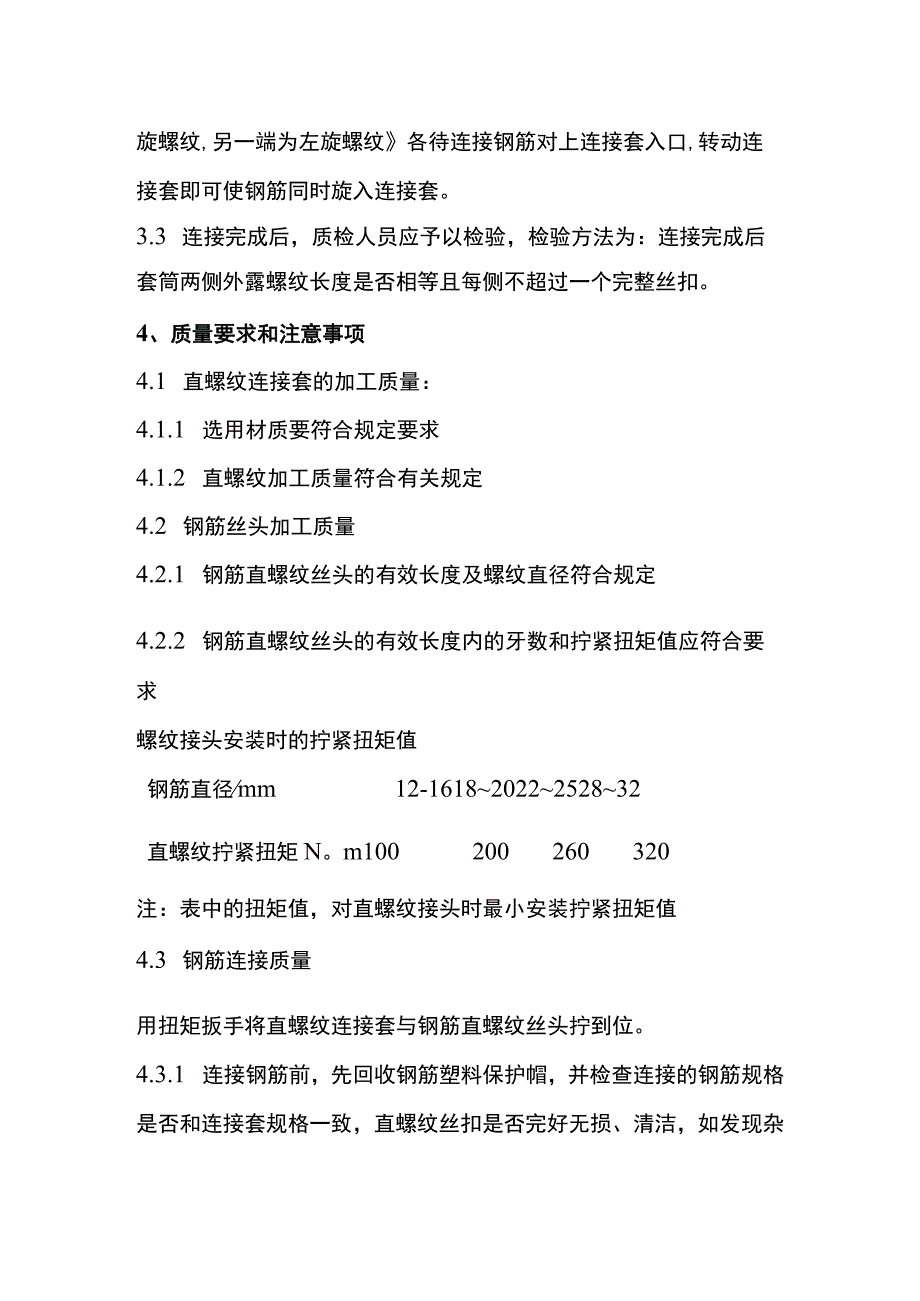

3、施工。2.3.5 检验出不合格的丝头应切除后重新制作。3、钢筋连接3.1 同径连接套3.1.1 用扭矩扳手将直螺纹连接套与一端钢筋拧到位，再另一端钢筋与连接套拧到位。3.1.2 当连接水平钢筋时，应从一头往往另一头依次拧紧接头，不得从两头往中间连接，以免造成连接质量事故。3.2 正、反丝扣连接套将不能转动的钢筋加工成左旋螺纹，用正、反丝扣连接套(一端为右旋螺纹,另一端为左旋螺纹各待连接钢筋对上连接套入口,转动连接套即可使钢筋同时旋入连接套。3.3 连接完成后，质检人员应予以检验，检验方法为：连接完成后套筒两侧外露螺纹长度是否相等且每侧不超过一个完整丝扣。4、质量要求和注意事项4.1 直螺纹连接
4、套的加工质量：4.1.1 选用材质要符合规定要求4.1.2 直螺纹加工质量符合有关规定4.2 钢筋丝头加工质量4.2.1 钢筋直螺纹丝头的有效长度及螺纹直径符合规定4.2.2 钢筋直螺纹丝头的有效长度内的牙数和拧紧扭矩值应符合要求螺纹接头安装时的拧紧扭矩值钢筋直径mm12-16182022252832直螺纹拧紧扭矩N。m100200260320注：表中的扭矩值，对直螺纹接头时最小安装拧紧扭矩值4.3 钢筋连接质量用扭矩扳手将直螺纹连接套与钢筋直螺纹丝头拧到位。4.3.1 连接钢筋前，先回收钢筋塑料保护帽，并检查连接的钢筋规格是否和连接套规格一致，直螺纹丝扣是否完好无损、清洁，如发现杂物或锈蚀。应用铁刷清除干净。然后把装好连接套一端的钢筋拧到被连接钢筋上。4.3.2 检查钢筋连接接头连接质量。在支模前，技术人员按规定进行检查,要求100%合格。4.3.3 钢筋端头离套筒长度中心点不宜超过IOmmo4.3.4 外露螺纹不超过2P。5、安全文明施工。5.1 做到工完料净场地清。5.2 保持工作面制作场地整洁。5.3 保持施工道路畅通，按平面布置图堆放成品、半成品。5.4 现场机器操作应注意安全。技术负责人：交底人：接交人:
