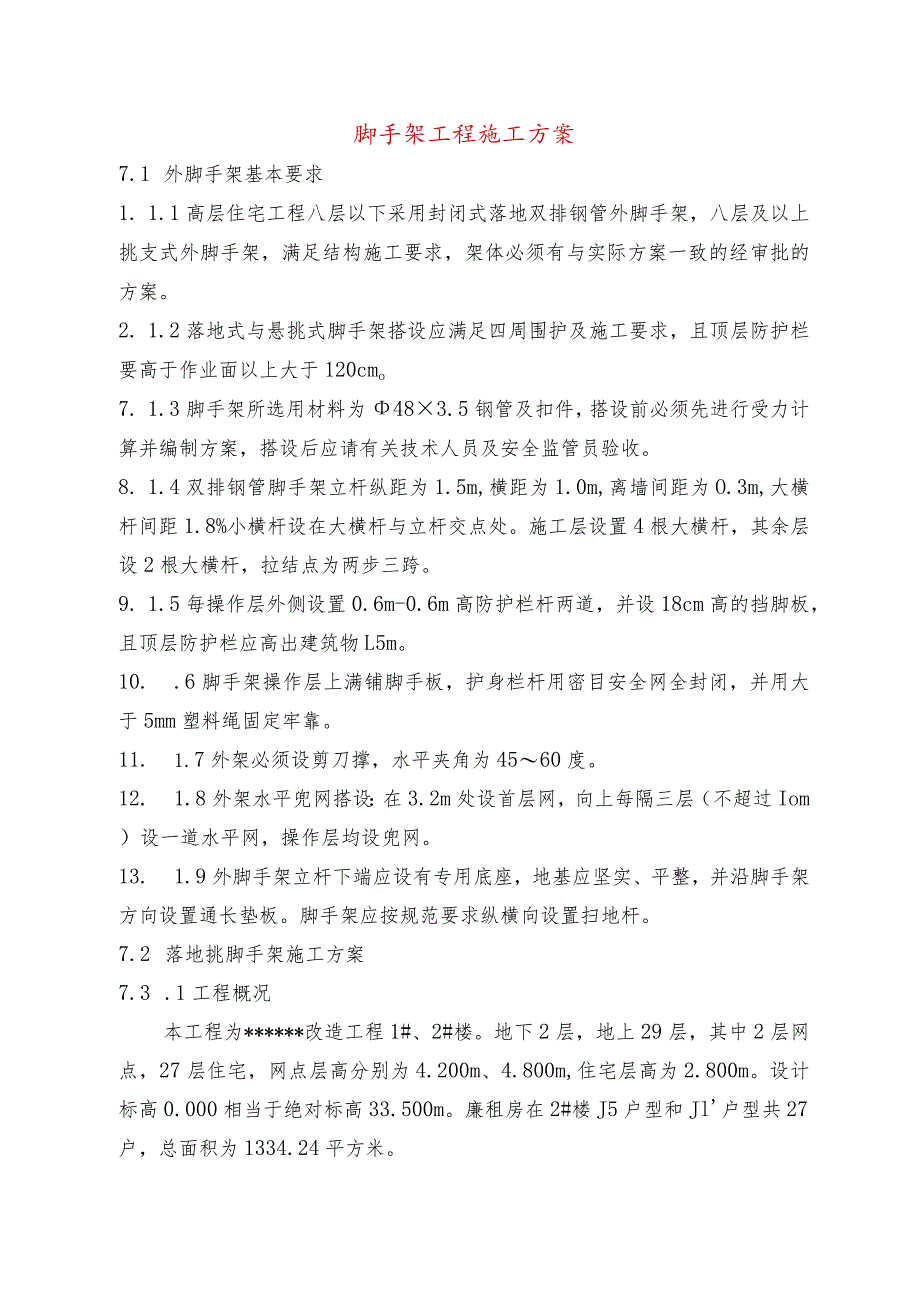

1、脚手架工程施工方案7.1 外脚手架基本要求1. 1.1高层住宅工程八层以下采用封闭式落地双排钢管外脚手架，八层及以上挑支式外脚手架，满足结构施工要求，架体必须有与实际方案一致的经审批的方案。2. 1.2落地式与悬挑式脚手架搭设应满足四周围护及施工要求，且顶层防护栏要高于作业面以上大于120cmo7. 1.3脚手架所选用材料为483.5钢管及扣件，搭设前必须先进行受力计算并编制方案，搭设后应请有关技术人员及安全监管员验收。8. 1.4双排钢管脚手架立杆纵距为1.5m,横距为1.0m,离墙间距为O.3m,大横杆间距1.8%小横杆设在大横杆与立杆交点处。施工层设置4根大横杆，其余层设2根大横杆，拉结
2、点为两步三跨。9. 1.5每操作层外侧设置0.6m-0.6m高防护栏杆两道，并设18cm高的挡脚板，且顶层防护栏应高出建筑物L5m。10. .6脚手架操作层上满铺脚手板，护身栏杆用密目安全网全封闭，并用大于5mm塑料绳固定牢靠。11. 1.7外架必须设剪刀撑，水平夹角为4560度。12. 1.8外架水平兜网搭设：在3.2m处设首层网，向上每隔三层（不超过Iom）设一道水平网，操作层均设兜网。13. 1.9外脚手架立杆下端应设有专用底座，地基应坚实、平整，并沿脚手架方向设置通长垫板。脚手架应按规范要求纵横向设置扫地杆。7.2 落地挑脚手架施工方案7.3 .1工程概况本工程为*改造工程1#、2#楼

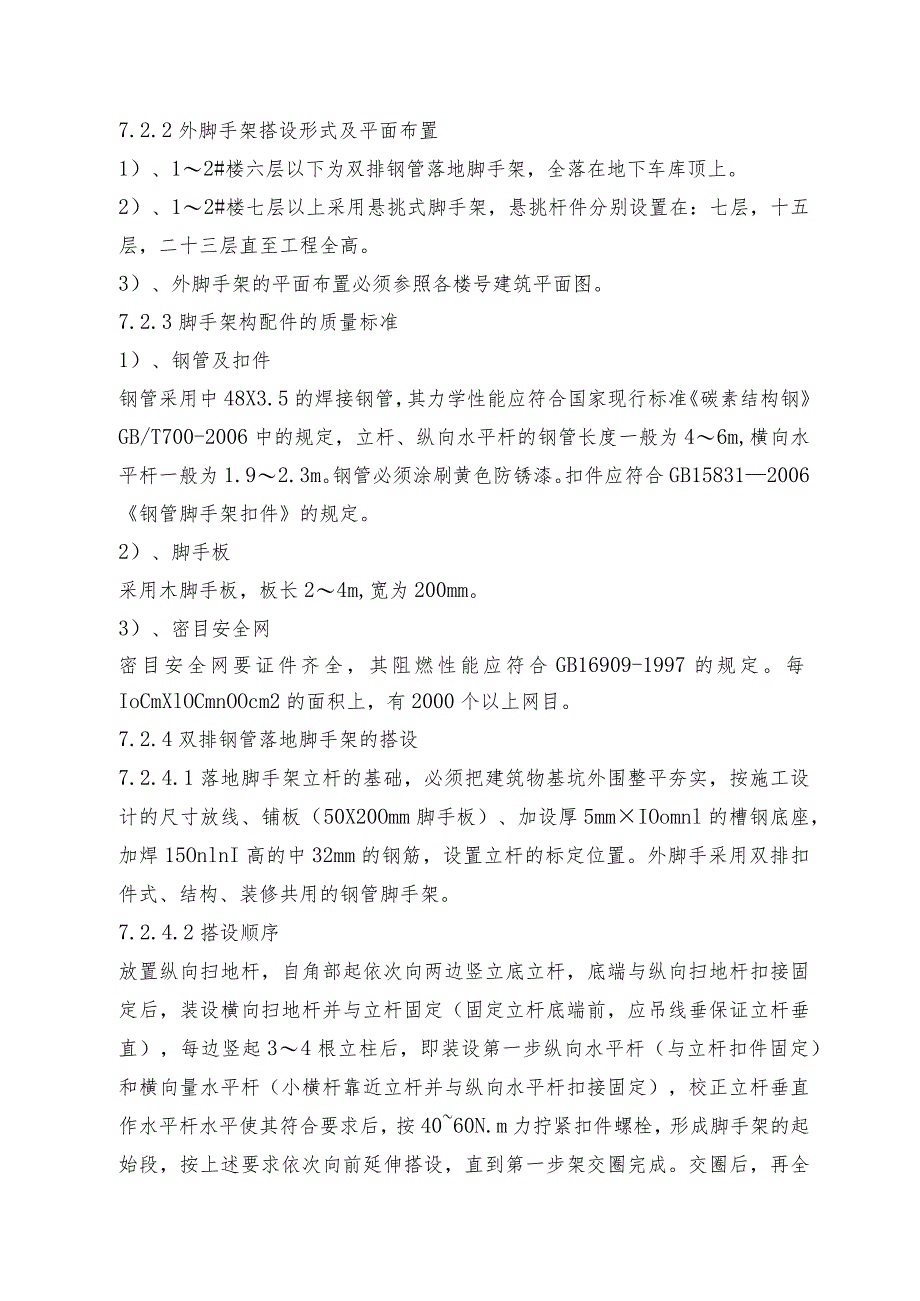

3、。地下2层，地上29层，其中2层网点，27层住宅，网点层高分别为4.200m、4.800m,住宅层高为2.800m。设计标高0.000相当于绝对标高33.500m。廉租房在2#楼J5户型和Jl户型共27户，总面积为1334.24平方米。7.2.2外脚手架搭设形式及平面布置1）、12#楼六层以下为双排钢管落地脚手架，全落在地下车库顶上。2）、12#楼七层以上采用悬挑式脚手架，悬挑杆件分别设置在：七层，十五层，二十三层直至工程全高。3）、外脚手架的平面布置必须参照各楼号建筑平面图。7.2.3脚手架构配件的质量标准1）、钢管及扣件钢管采用中48X3.5的焊接钢管，其力学性能应符合国家现行标准碳素结构
4、钢GB/T700-2006中的规定，立杆、纵向水平杆的钢管长度一般为46m,横向水平杆一般为1.92.3m。钢管必须涂刷黄色防锈漆。扣件应符合GB158312006钢管脚手架扣件的规定。2）、脚手板采用木脚手板，板长24m,宽为200mm。3）、密目安全网密目安全网要证件齐全，其阻燃性能应符合GB16909-1997的规定。每IoCmXlOCmnOOcm2的面积上，有2000个以上网目。7.2.4双排钢管落地脚手架的搭设7.2.4.1落地脚手架立杆的基础，必须把建筑物基坑外围整平夯实，按施工设计的尺寸放线、铺板（50X20Omm脚手板）、加设厚5mmIOomnl的槽钢底座，加焊15OnlnI高
5、的中32mm的钢筋，设置立杆的标定位置。外脚手采用双排扣件式、结构、装修共用的钢管脚手架。7.2.4.2搭设顺序放置纵向扫地杆，自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并与立杆固定（固定立杆底端前，应吊线垂保证立杆垂直），每边竖起34根立柱后，即装设第一步纵向水平杆（与立杆扣件固定）和横向量水平杆（小横杆靠近立杆并与纵向水平杆扣接固定），校正立杆垂直作水平杆水平使其符合要求后，按4060N.m力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直到第一步架交圈完成。交圈后，再全面检查一遍脚手架的作业程序，按要求搭设第二步、第三步等，随搭设进程及时装设

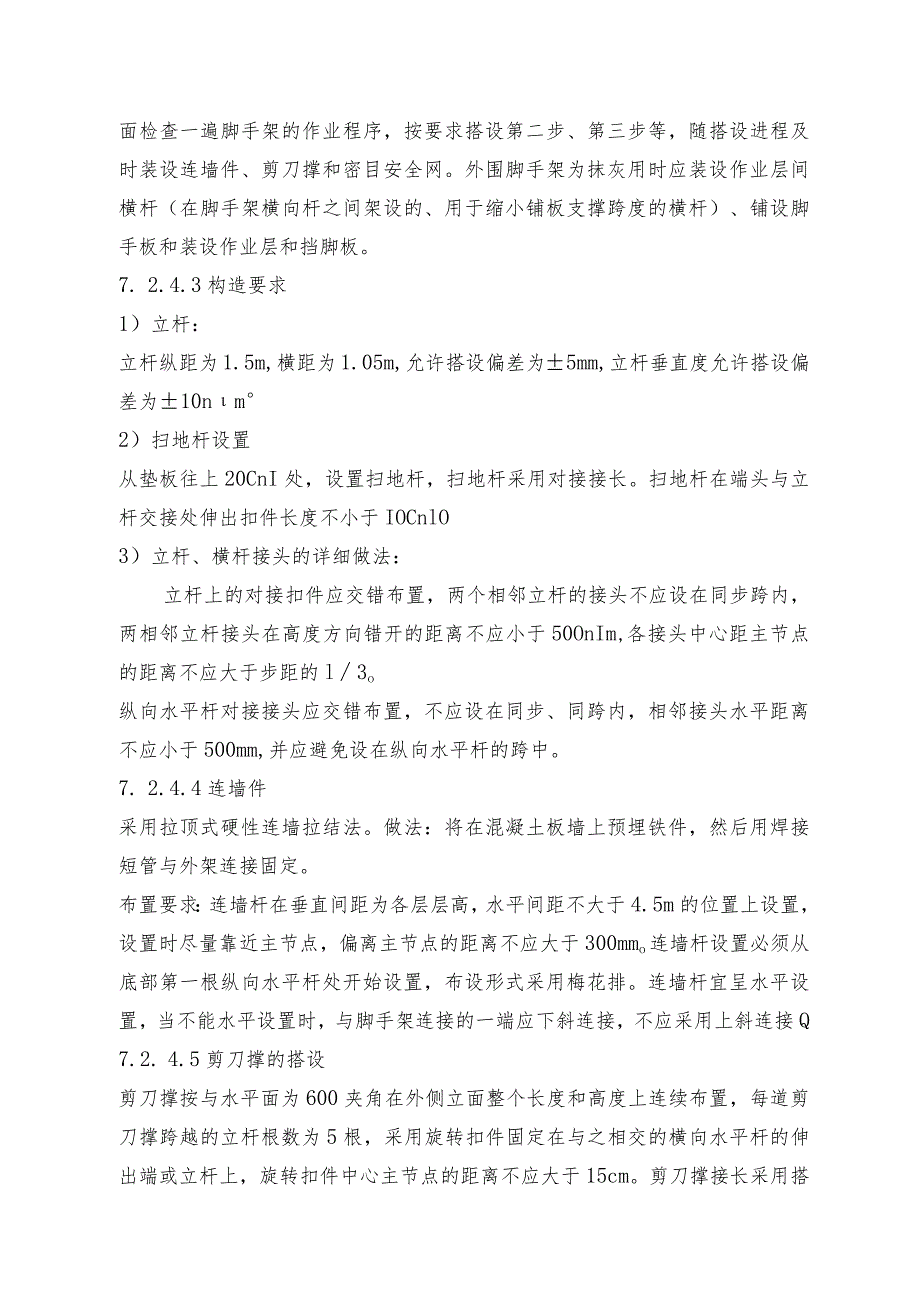

6、连墙件、剪刀撑和密目安全网。外围脚手架为抹灰用时应装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层和挡脚板。7. 2.4.3构造要求1）立杆：立杆纵距为1.5m,横距为1.05m,允许搭设偏差为5mm,立杆垂直度允许搭设偏差为10nm2）扫地杆设置从垫板往上20CnI处，设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于IOCnlO3）立杆、横杆接头的详细做法：立杆上的对接扣件应交错布置，两个相邻立杆的接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于50OnIm,各接头中心距主节点的距离不应大于步距的l3o
7、纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中。7. 2.4.4连墙件采用拉顶式硬性连墙拉结法。做法：将在混凝土板墙上预埋铁件，然后用焊接短管与外架连接固定。布置要求：连墙杆在垂直间距为各层层高，水平间距不大于4.5m的位置上设置，设置时尽量靠近主节点，偏离主节点的距离不应大于300mmo连墙杆设置必须从底部第一根纵向水平杆处开始设置，布设形式采用梅花排。连墙杆宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接Q7.2. 4.5剪刀撑的搭设剪刀撑按与水平面为600夹角在外侧立面整个长度和高度上连续
8、布置，每道剪刀撑跨越的立杆根数为5根，采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心主节点的距离不应大于15cm。剪刀撑接长采用搭接接长，搭接长度不小于100Cn1,用3个扣件等距布置，扣件在钢管端头处不小于IOCm处连接，剪刀撑下端一定要落地。剪刀撑须涂红、白相间警戒色。7.2.4.6小横杆的设置每一主节点必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度不小于IOCnb该杆轴线偏离主节点的距离不应大于15cm。双排架中靠墙一侧的外伸长度不应大于20cmo7.2.4.7脚手板的设置:选用竹笆脚手板，纵向水平杆应采用直角扣件固定在横向水平杆上，并应
9、等间距设置，间距不应大于400三脚手板要铺满、铺稳，离出墙面120T5Omm,自顶层作业层的脚手板往下计，宜每隔12m,满铺一层脚手架。在两侧设置180mm以上挡脚板，挡脚板须涂红、白相间警戒色。7. 2.4.8脚手架与建筑物之间封闭办法在脚手架外立杆内侧满挂密目安全网，用系绳将密目网绑扎到立杆或大横上，使网与架体牢固的连接在一起。系绳的材质应符合GB16909的规定。脚手架沿建筑物垂直方向每隔IOnl设置安全平网一道，将脚手架与建筑物之间封闭起来，平网为大眼安全网。同时操作层应封闭，设置防护栏杆Q7.2. 5.脚手架的上下通道脚手架体要设置安全马道，马道宽度不小于1m,坡度以1：3（高：长）
10、为宜。马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。人行道小横杆间距不超过1.5m。马道上满铺脚手板，板上钉防滑条。设置护栏杆，上部护身栏杆1.2m,下部护身栏杆距脚手板0.6m,同时设180nm宽挡脚板。7.3. 6.脚手架搭设的质量要求7.2.6.1搭设高度HW25m时,纵向偏差不大于H/200,且不大于100mm,横向偏差不大于H/400,且不大于50mm。7.2.6.2纵向水平杆水平偏差不大于总长度的1/300,且不大于20mn,横向水平杆水平偏差不大于10mm。7.2.6.3脚手架步距、立杆横距偏差不大于20mm,立杆纵距偏差不大于5Ommo7.2.6.4
11、扣件紧固力量宜在4555N.m范围内，无松动现象。7.2.6.5连墙点的数量，位置要正确，连接牢固，无松动现象。7.2.7,脚手架的使用规定7.2.7.1作业层每Im架面上施工荷载不得超过以下规定值，结构脚手架3KNm2(300kgm2),装修脚手架2KNm2(200kgm2)o7.2.7.2在架板上堆放的标准砖不得多于单排立码3层，砂浆和容器总重不得大于L5KN,施工设备单重不得大于1KN,使用人力在架上搬运和安装的构件的自重不得大于2.5KNo7.2.7.3在架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行。按通行手推车要求搭设的脚手架应确保车道畅通。严禁上架人员在架面上奔跑、退行
12、或倒退拉车。7.2.7.4作业人员在架上的最大作业高度应以可进行正常操作为度,禁止在架板上加垫器物或单块脚手板以增加操作高度。7.2.7.5在作业中，禁止随意拆除脚手架的基本构件、整体性杆件、连续紧固件和连墙体。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时以恢复。7.2.7.6工人在架上作业时，应注意自我安全保护和他人的安全，避免发生碰撞，闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。7.2.7.7人员上下脚手架必须走设安全防护的出入通道，严禁攀援脚手架上下。7.2.7.8在作业中，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作
13、业。在作业中发现有不安全的情况和迹象时,应立即停止作业进行检查，解决以后才能恢复正常作用，发现有异常和危险情况时，应立即通知所有架上人员撤离。7.2.7.9在每步架的作业完成之后，必须将架上剩余材料物品移至上下步架或室内，每日收工前应清理架面，将面上的材料物品堆放整齐,垃圾清运出去，在作业期间应及时清理落入安全网内的材料和物品。在任何情况下严禁自架上向下抛掷材料物品和倾倒垃圾。7.2.8.脚手架的交底与验收7.2.8.1脚手架必须严格按照施工方案搭设，要有严格的技术交底,对详细部位要有节点构造详图，操作人员必须严格执行，所有偏差数值必须控制在允许范围内。7.2.8.2要由专门人员对已搭设好的脚
14、手架按照搭设方案进行验收,验收时要有量化内容，如横、立杆间距数值，立杆的垂直度，横杆的平整度等都详细记载在验收记录中，不能简单的用“符合要求”来代替。1）构架结构符合前述的设计要求，个别部位的尺寸变化在允许的调整范围之内。2）节点的连接可靠，扣件的拧紧扭力距必须达到40-60KN3）钢管脚手立杆垂直度必须小于1/300,且最大垂直偏差值不得大于5Ommo4）纵向钢管平杆的水平偏差不大于1/250,且全长的水平偏差值不得大于50mmo5）作业层铺笆、安全防护设施必须符合上述规定。7.2.9.脚手架的拆除方法脚手架拆除顺序应遵守由上到下、先搭后拆、后搭先拆的原则，即先拆脚手板、剪刀撑、斜撑，而后小
15、横杆、大横杆、立杆等；并按一步一清原则依次进行，禁止上下同时进行拆除工作。拆架子的高空作业人员应戴好安全帽，系好安全带，穿软底鞋上架作业，周围设围护栏杆或竖立警戒标志并有专人指挥，以免发生伤亡事故。拆除顺序自上而下进行，不能上下同时进行。连墙点必须与脚手架同步拆除，不允许分段、分立面拆除，拆下的扣件和配件应及时运至地面，严禁高空抛掷。7.2.10.脚手架搭设时注意事项7.2.10.1主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。7.2.10.2各杆件端头伸出扣件盖板边缘的长度不应小于100mm。7.2.10.3对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。7.2.10.4当脚手架外侧遇有高低压电线时，而且外侧边缘距外电架空线路外侧边缘的安全距离小于规范规定时，应做专门外电防护方案,并严格执行。7.2.10.5上架作业人员必须持证上岗，戴安全帽，系安全带。7.2.10.6严格按搭设方案施工，连墙件和剪刀撑应及时设置，不得滞后超过两步。7.2.10.7在搭设过程中，应注意调整整架的垂直度，一般通过调整连墙撑的长度来实现，但最大允许偏差100mm。7.2.11.脚手架的维护与管理7.2.11.1使用完毕的脚手架应及时回收入库、分类存放。露天堆放时，场地应平整，排水良好，下设支垫
