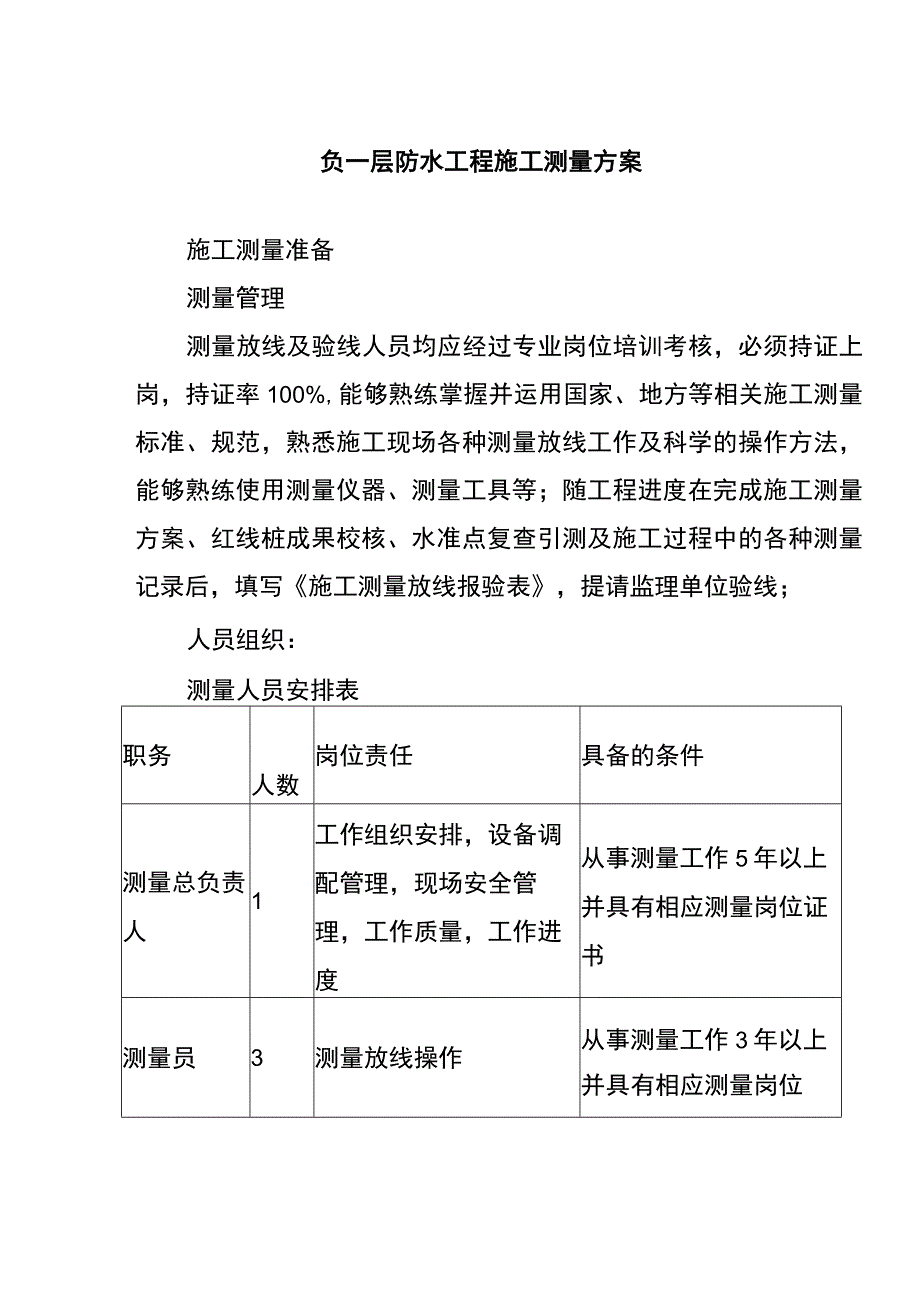

1、负一层防水工程施工测量方案施工测量准备测量管理测量放线及验线人员均应经过专业岗位培训考核，必须持证上岗，持证率100%,能够熟练掌握并运用国家、地方等相关施工测量标准、规范，熟悉施工现场各种测量放线工作及科学的操作方法，能够熟练使用测量仪器、测量工具等；随工程进度在完成施工测量方案、红线桩成果校核、水准点复查引测及施工过程中的各种测量记录后，填写施工测量放线报验表，提请监理单位验线；人员组织：测量人员安排表职务人数岗位责任具备的条件测量总负责人1工作组织安排，设备调配管理，现场安全管理，工作质量，工作进度从事测量工作5年以上并具有相应测量岗位证书测量员3测量放线操作从事测量工作3年以上并具有相

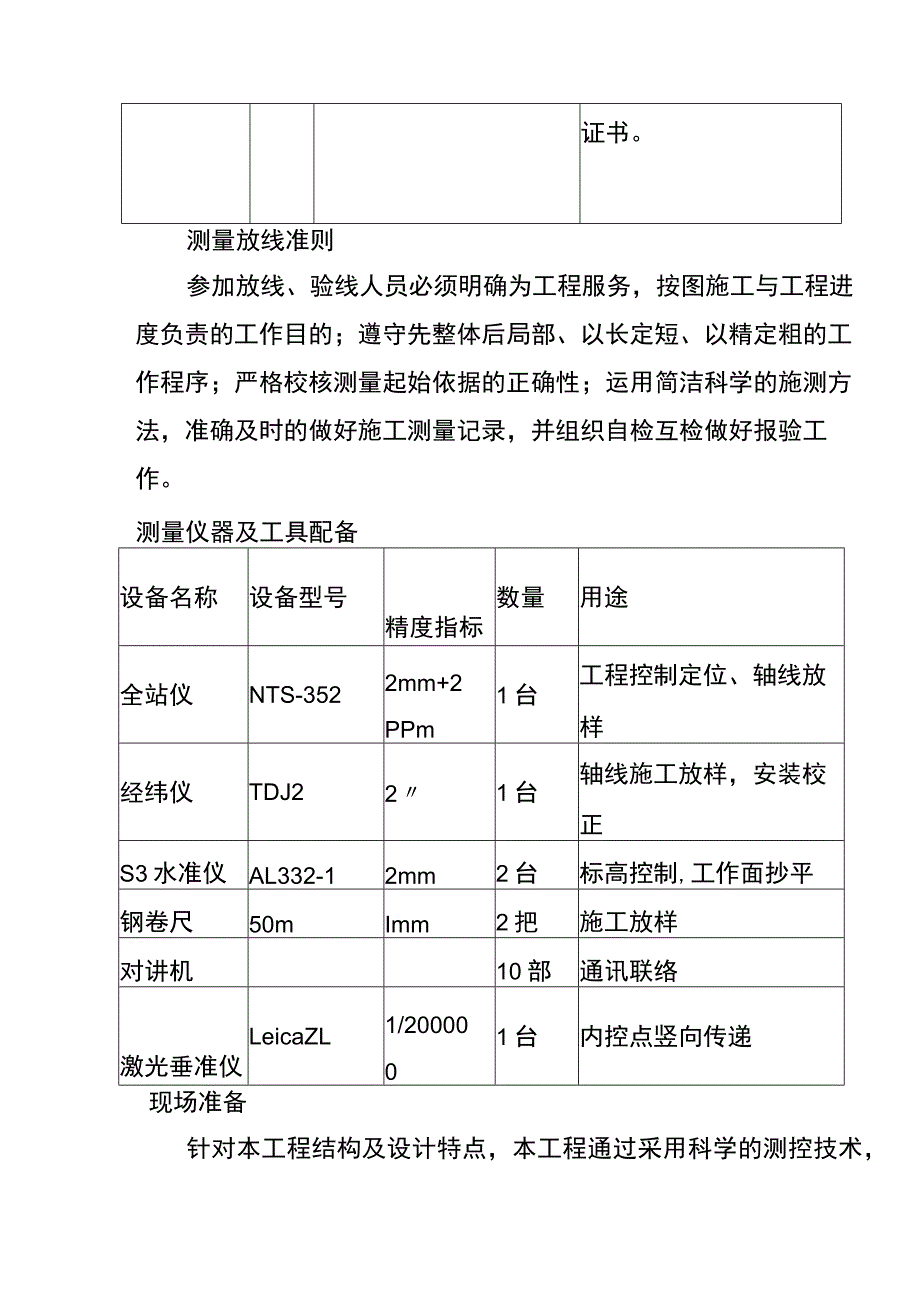

2、应测量岗位证书。测量放线准则参加放线、验线人员必须明确为工程服务，按图施工与工程进度负责的工作目的；遵守先整体后局部、以长定短、以精定粗的工作程序；严格校核测量起始依据的正确性；运用简洁科学的施测方法，准确及时的做好施工测量记录，并组织自检互检做好报验工作。测量仪器及工具配备设备名称设备型号精度指标数量用途全站仪NTS-3522mm+2PPm1台工程控制定位、轴线放样经纬仪TDJ221台轴线施工放样，安装校正S3水准仪AL332-12mm2台标高控制,工作面抄平钢卷尺50mImm2把施工放样对讲机10部通讯联络激光垂准仪LeicaZL1/2000001台内控点竖向传递现场准备针对本工程结构及设

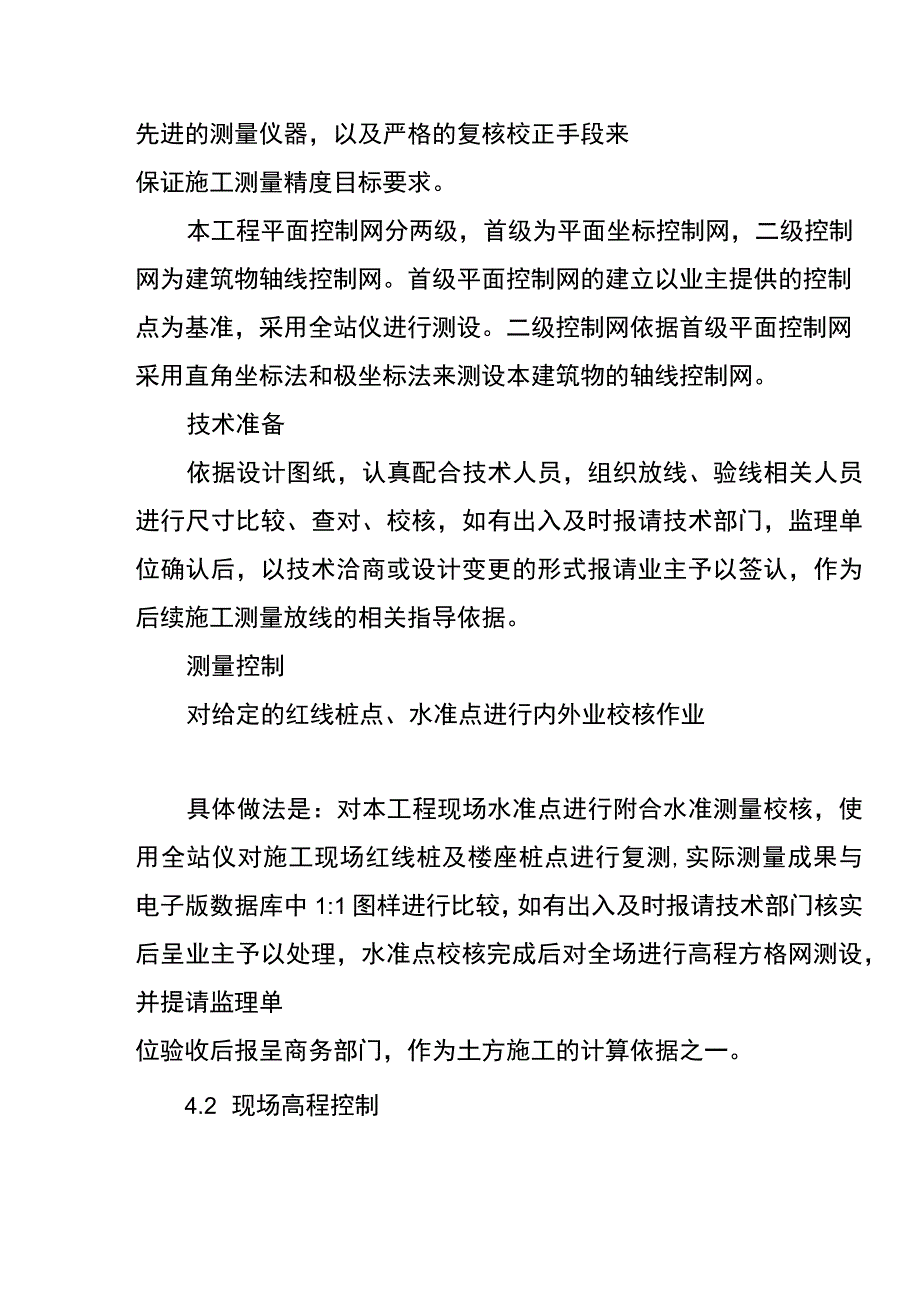

3、计特点，本工程通过采用科学的测控技术，先进的测量仪器，以及严格的复核校正手段来保证施工测量精度目标要求。本工程平面控制网分两级，首级为平面坐标控制网，二级控制网为建筑物轴线控制网。首级平面控制网的建立以业主提供的控制点为基准，采用全站仪进行测设。二级控制网依据首级平面控制网采用直角坐标法和极坐标法来测设本建筑物的轴线控制网。技术准备依据设计图纸，认真配合技术人员，组织放线、验线相关人员进行尺寸比较、查对、校核，如有出入及时报请技术部门，监理单位确认后，以技术洽商或设计变更的形式报请业主予以签认，作为后续施工测量放线的相关指导依据。测量控制对给定的红线桩点、水准点进行内外业校核作业具体做法是：对
4、本工程现场水准点进行附合水准测量校核，使用全站仪对施工现场红线桩及楼座桩点进行复测,实际测量成果与电子版数据库中1:1图样进行比较，如有出入及时报请技术部门核实后呈业主予以处理，水准点校核完成后对全场进行高程方格网测设，并提请监理单位验收后报呈商务部门，作为土方施工的计算依据之一。4.2 现场高程控制标高控制根据业主提供的水准点为依据，架设水准仪于全场通视部位，在不受地基变形及沉降影响条件下，分别在建筑物各角点附近，测设相对固定的水平控制点，构成本工程现场高程控制网，为后续施工中高程的竖向传递提供依据，并进行设点保护。4.3 建筑物定位控制根据现场首级平面控制网及建筑总平面图坐标成果，使用全站
5、仪放样出各边角轴线控制线交点，本工程结构定位控制采用极坐标法结合直角坐标法进行测设。依据基础平面图，使用全站仪、经纬仪配合钢卷尺量距，严格执行工程测量规范GB50026-2007;闭合楼角定位后，测设出二级轴线控制网。控制网完成后桩付必笳田混蹄+俣护.地面以上设醒目的围护栏杆，并用l/轴线桩点示意图轴线控制网：所示控制轴线方向上均做桩点（在楼座外围）及后视方向标识（红漆三角），随着施工进度及实际施工流水划分对控制轴线网作适时加密。以上定位工作完成后，组织技术、测量人员进行自检互检，精度合格后填写施工测量放线报验表提请监理单位验线；4.4 0.000以下测量放线441高程传递及施工层抄平：4.4
6、.1.1高程向下传递可以用悬吊钢尺法（如下图），如果现场条件不允许，就采用支水准路线方法进行倒站闭合高程（通过土方挖土马道）441.2清槽时，钉设6mX6m木桩并高于槽底土方面，依据传递至槽底的标高控制点，在此木桩上抄测垫层50Cm标高控制线，红漆标识，用以控制槽底平整及垫层碎施工；钢尺a蓝b,=HO-Hl+a-a+b公式HO-首层标高基准点高程；Hl-待测楼层设计标高；a,-S2水准仪在50米钢尺上读数;a-Sl水准仪在50米钢尺上读数;塔尺2,b7Hl,待测楼层ab-SI水准仪的塔尺读数。b,-S2水准仪的塔尺读数;4.4.13 基础施工完毕后将高控制网点位引测至混凝土柱体立面，闭合取中后
7、红漆标识，注明标高值，以上各层施工时沿此部位逐层向上传递。4.4.14 线投测及平面放线：4.4.14.1 核各个控制线桩点，无误后支经纬仪于各相应控制轴线桩点上，后视相应方向，把施工部位相关控制轴线投测至工作面上，量距闭合后作为细部轴线测设依据，并据此放样出柱位、墙位控制线及门洞位置线；4.4.14.2 工层放线允许误差：细部控制线之间为士2mm,门窗洞口位置线不超过3mm,标高控制抄平点位允许误差为3mm;4.4.23以上工作在施工层完成后，积极自检互检，发现问题及时改正，并填写施工测量放线报验表提请监理单位验线，合格后交下道工序施工。4.50.000以上测量放线4.5.1 高程传递及施工
8、层抄平：高程传递：依据现场高程控制网，在首层竖向结构拆模后，在各施工流水段外墙角（柱角）、墙面测设+0.5Om或是+LOm水平控制（线）点位，构成地上部分标高传递网，点位较差不大于2mm;各层施工时用50m检测合格的钢卷尺依据控制网的+0.5Om或+LOm控制点（线），沿立面向上垂直丈量传递至施工层（需加尺长改正），并在施工层至少作三个基准点位，水准仪闭合取中后对施工层进行精确抄平。4.5.2 作业层抄平：首先校测传递至作业层的标高点位，平差取中后进行精确抄平，抄测完成后应闭合初始后视点，允许误差为3mm。4.5.3 以上工作完成后，组织放线人员、质量员等相关人员进行检查评定，并提请监理单位验
9、线，合格后交下道工序施工。4.5.4 轴线投测及平面放线：本工程0.000以上轴线投测采用内控激光垂准仪进行传递，即在首层结构楼板混凝土施工完毕后，于结构大角平面内控500线交点或轴线1米控制线交点、各流水段分界500线交点处，布设钢钉或铜芯标志做点，并砌筑保护，作为以后激光垂准仪测站点，即构成地上结构轴线传递控制网，以上各层施工时，在此位置预留200200mm通视洞口，以便激光光束传递;控制线点位传递至施工层后，架设经纬仪于激光接收靶上，后视前方靶心，连接各控制点位，墨线标识，量距闭合后测设出各柱位、墙位位50cm控制线及门窗洞口位置线;以上工作完成后，组织放线人员、质检员等相关人员进行检查
10、评定，并提请监理单位验线，合格后交下道工序施工。1.1 .4.1内控点布设：平面内控点的布设，要根据施工流水段的划分进行，每一流水段布设至少3个点，作为该流水段的测量控制点。1.2 .4.2预埋件的埋设：根据平面内控点布置图在首层底板相应位置上埋设预埋铁件。以后在各层施工浇筑混凝土顶板时，在垂直对应内控点位置上预留出200200mm孔洞，以便轴线向上投测。1.3 .43预埋件作法：预埋铁件由2002008mm厚钢板制作而成，在钢板下面焊接l2钢筋，且与楼板钢筋焊接后浇筑。1.4 内控点的测设：待预埋件埋设完毕后，将内控点分别投测到预埋铁件上，经校核无误后，在每块埋件上镶嵌一个2mm铜芯,铜芯即
11、为各内控点平面位置，具体做法详见下图：内控点示意1.5 激光接收靶：激光接收靶由2502505mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。（见示意图）接收靶示意图4.5.4.6轴线竖向投测：每层楼板浇筑后，将激光垂准仪安置在已作好的内控点上，对中整平后，使仪器发射光束，穿过楼板预留洞而直射到激光接收靶上，激光经纬仪操作人员转动仪器，使激光点在接收靶上形成圆圈，上面操作接收靶人员见光束后移动接收靶，使靶交点与圆圈中点重合，此时固定靶位，用同样方法将其余各点投测在同一施工层上。内控点投测完毕后将经纬仪分别置于各点上，检查相邻点间夹角是否为90。，然后用经检定合格的50M钢尺
12、校测每相邻两点间水平距离是否与相对应的内控点间距离相等，分析边、角是否相匹配，若相匹配证明投测无误，若不匹配证明投测有误，应重新投测，直至正确。内控点投测正确后，用J2经纬仪根据内控点施测出各轴线，并弹墨线于楼板面上，以后各层轴线投测方法均相同。轴线投测时，测量人员互相之间用对讲机进行联络。轴线竖向投测示意图装饰工程测量5.1 室内装饰放线5.1.1 测量放线依据：装修工程放线即隔墙放线依据结构工程在每层测设的平面轴线控制网（线）及剪力墙体0.50或1米控制线进行测设;5.1.2 隔墙放线：在复核每层平面轴线控制网正确后，以此为基础按照图纸设计，放样出每一道隔墙位置线，完成后即在地面上完成每一
13、房间套方十字线，以便于地面排砖施工；5.1.3 标高传递及施工层抄平：依据现场高程控制网，测定楼体沉降对标高影响值，为确保整体标高施测精度，水准仪闭合取中后对施工层进行精确抄平，作为装饰工程地面施工的检查和施工依据；室内、室外水平线（50线）每3m间距两端高差应小于lmm,同一水平线的标高允许误差为3mm;5.1.5 内墙面装饰测量：室内墙面垂直线按照1/3000精度测设，线坠或是经纬仪测设；装饰墙面按设计需要分格分块时,按高于1/10000精度测放分格线分块线;5.2 外沿装饰外墙装饰(幕墙)垂直线按不低于1/10000精度进行测设，水平控制线每3米墨线两端高差应小于Imm,同一水平线两端的
14、标高允许偏差为3mmo在结构工程完成后，用经纬仪在外墙上投测龙骨分格控制铅垂线，测设精度控制在竖向轴线投测精度范围内，以确保外装饰、安装工程的垂直度。6.1 沉降观测根据中华人民共和国国家标准工程测量规范(GB50026-2007)的有关沉降观测的规定要求进行。测量验线质量控制6.2 执行规范本工程测量作业的各项技术指标执行工程测量规范(GB50026-2007)6.3 资料汇编测量资料的整理、汇编必须符合黑龙江建筑工程资料管理规程(DB23/1019-2006)的规定要求。6.4 评定标准测量验线是评定放线成果是否合格、放线质量是否优劣的规范性工作，为确保放线成果可靠，须组织相关技术、放线人员进行验线，因为本工程为长城杯工程所以相关测量限差值如下表所示：7.3.1建筑物平面控制网主要技术指标等级适用范围测角中误差(“)边长相对中误差二级框架、连续程度一般的建筑61/252007.3.2基础放线尺寸的允许误差长度L、宽度B的尺寸(m)允许误差(mm)L(B)30330L(B)60660L(B)901090L(B)1573.3轴线竖向投测的允许误差项目允许误差(mm)每层2总H303高30H606（三）60H901090H157.3.4各部位放线的允许误差项目允许误差（mm）外廓主L303轴线30L606-长度60L9010(L)90
