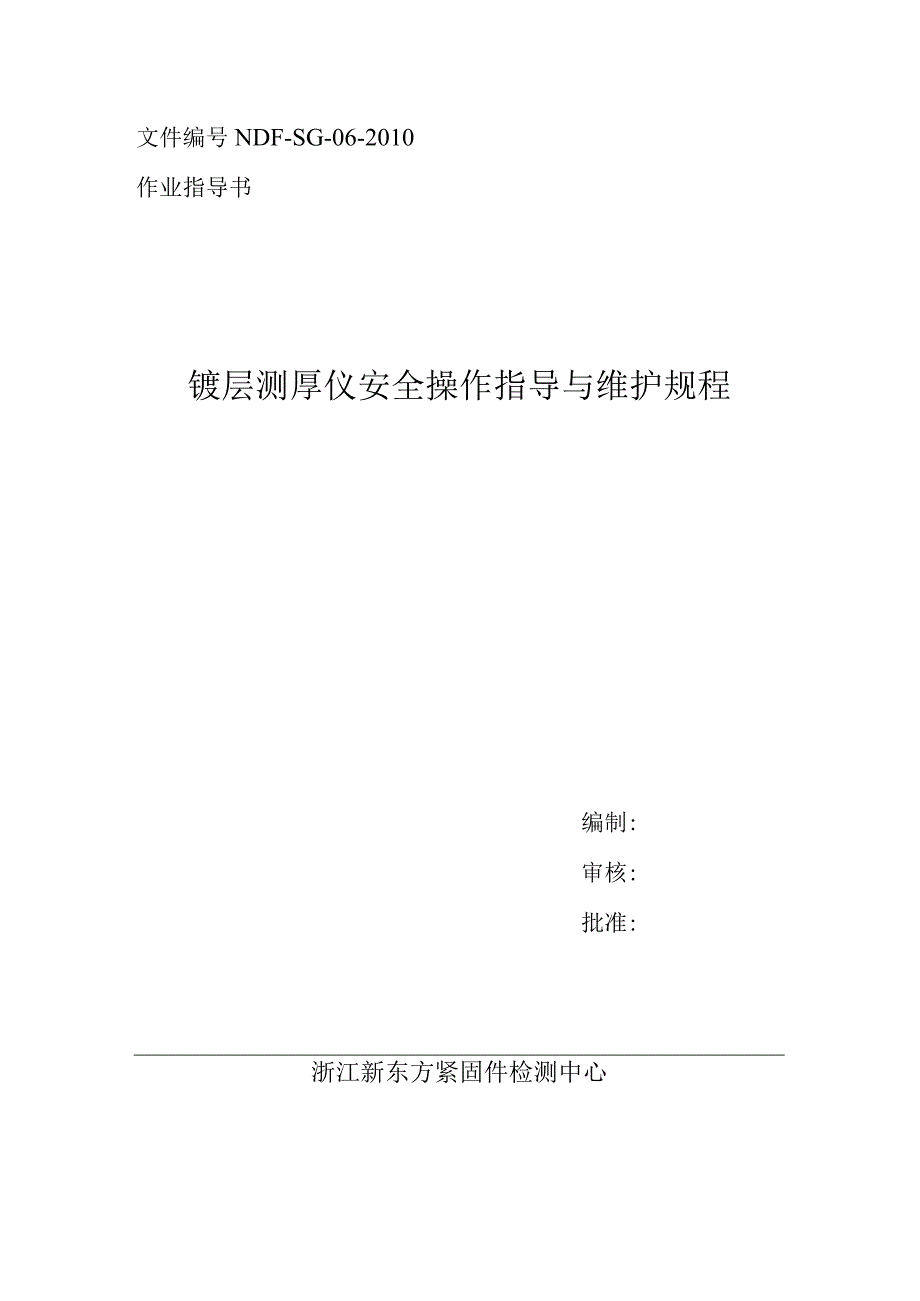

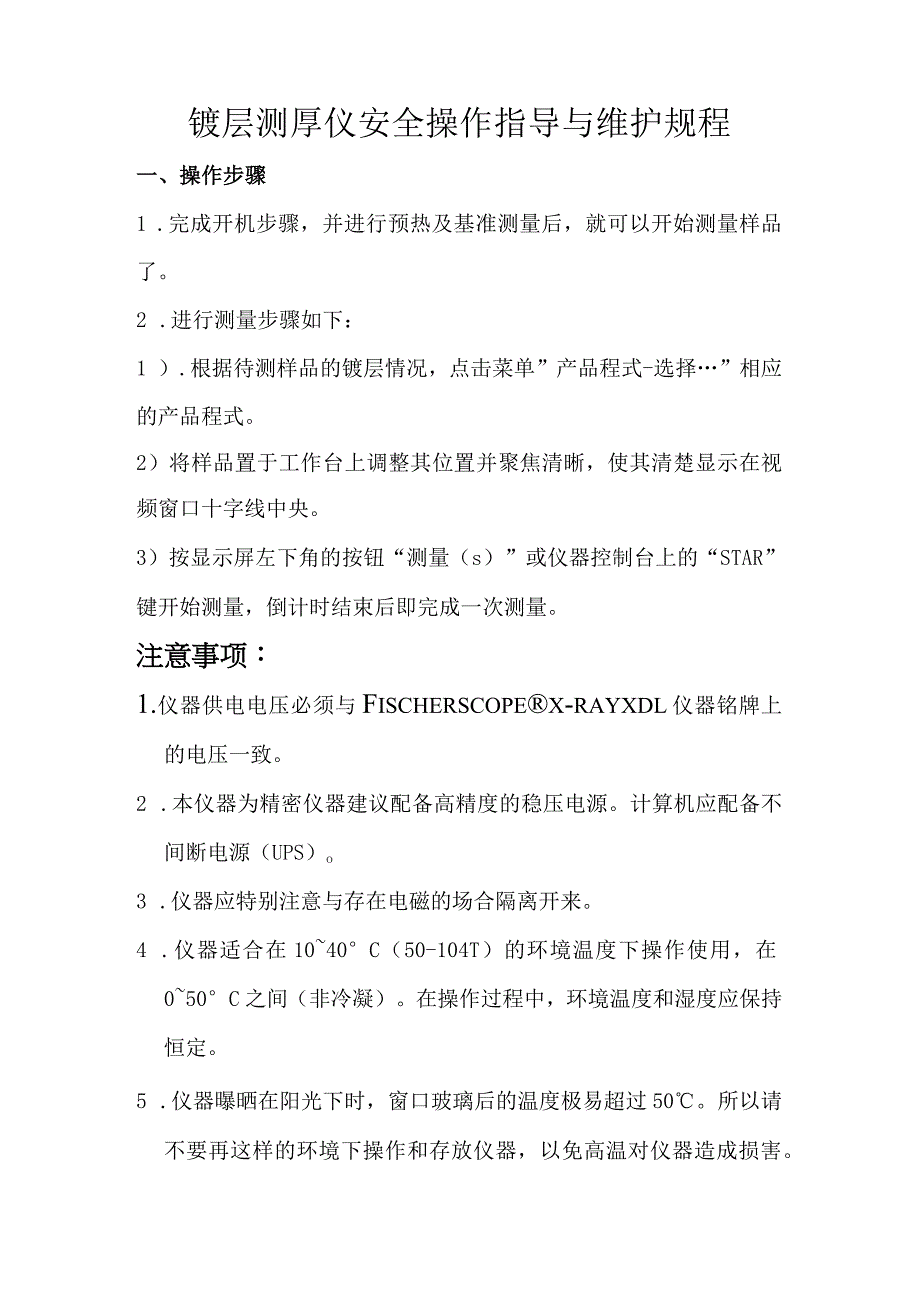

1、文件编号NDF-SG-06-2010作业指导书镀层测厚仪安全操作指导与维护规程编制:审核:批准:浙江新东方紧固件检测中心镀层测厚仪安全操作指导与维护规程一、操作步骤1 .完成开机步骤，并进行预热及基准测量后，就可以开始测量样品了。2 .进行测量步骤如下：1 ）.根据待测样品的镀层情况，点击菜单”产品程式-选择”相应的产品程式。2）将样品置于工作台上调整其位置并聚焦清晰，使其清楚显示在视频窗口十字线中央。3）按显示屏左下角的按钮“测量（s）”或仪器控制台上的“STAR”键开始测量，倒计时结束后即完成一次测量。注意事项：1.仪器供电电压必须与Fischerscopex-rayxdl仪器铭牌上的电压

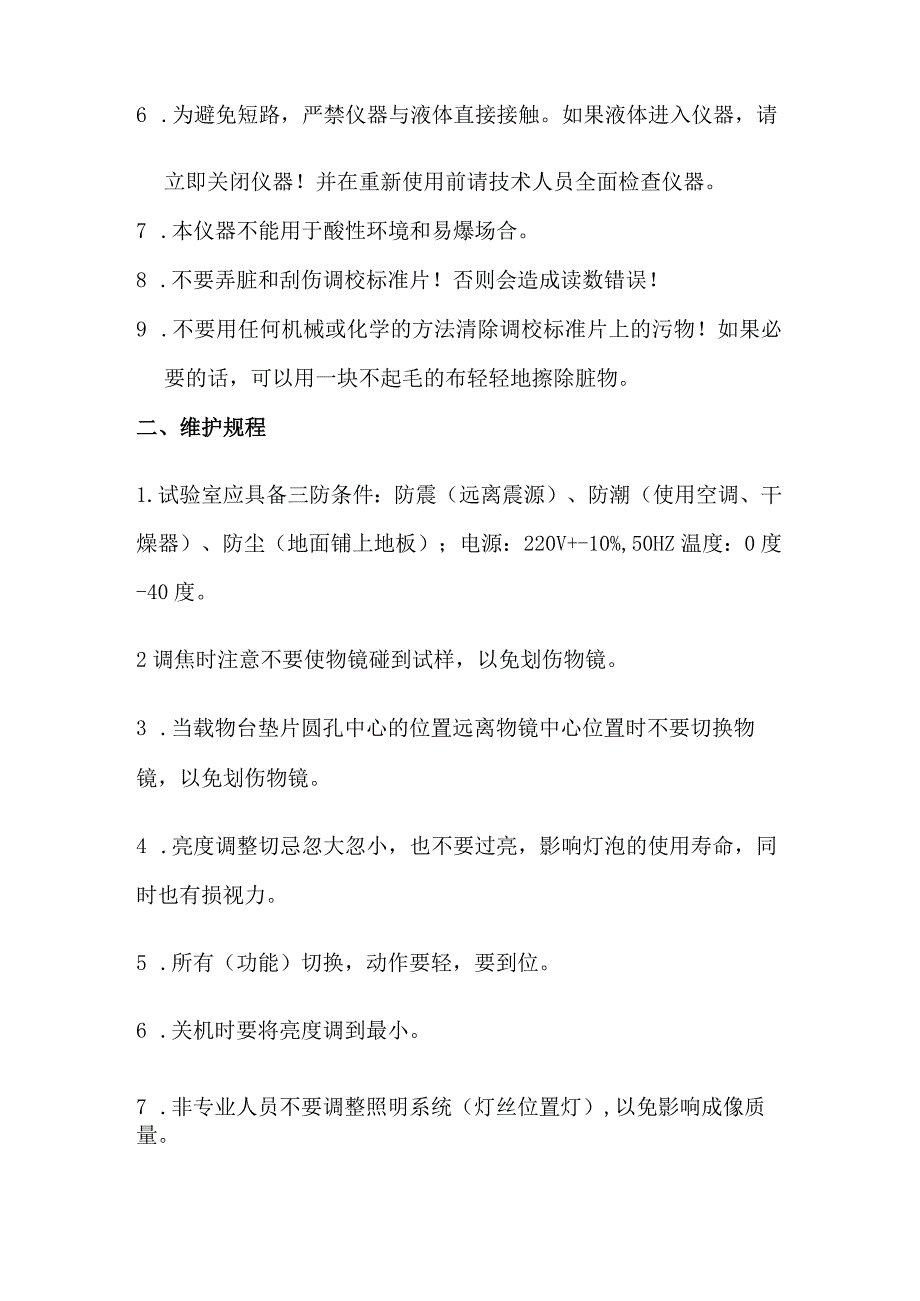

2、一致。2 .本仪器为精密仪器建议配备高精度的稳压电源。计算机应配备不间断电源（UPS）o3 .仪器应特别注意与存在电磁的场合隔离开来。4 .仪器适合在1040C（50-104T）的环境温度下操作使用，在050C之间（非冷凝）。在操作过程中，环境温度和湿度应保持恒定。5 .仪器曝晒在阳光下时，窗口玻璃后的温度极易超过50。所以请不要再这样的环境下操作和存放仪器，以免高温对仪器造成损害。6 .为避免短路，严禁仪器与液体直接接触。如果液体进入仪器，请立即关闭仪器！并在重新使用前请技术人员全面检查仪器。7 .本仪器不能用于酸性环境和易爆场合。8 .不要弄脏和刮伤调校标准片！否则会造成读数错误！9 .不
3、要用任何机械或化学的方法清除调校标准片上的污物！如果必要的话，可以用一块不起毛的布轻轻地擦除脏物。二、维护规程1.试验室应具备三防条件：防震（远离震源）、防潮（使用空调、干燥器）、防尘（地面铺上地板）；电源：220V+-10%,50HZ温度：0度-40度。2调焦时注意不要使物镜碰到试样，以免划伤物镜。3 .当载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜，以免划伤物镜。4 .亮度调整切忌忽大忽小，也不要过亮，影响灯泡的使用寿命，同时也有损视力。5 .所有（功能）切换，动作要轻，要到位。6 .关机时要将亮度调到最小。7 .非专业人员不要调整照明系统（灯丝位置灯）,以免影响成像质量。8 .
4、更换卤素灯时要注意高温，以免灼伤;注意不要用手直接接触卤素灯的玻璃体。9 .关机不使用时，将物镜通过调焦机构调整到最低状态。10 .关机不使用时，不要立即盖防尘罩，待冷却后再盖，注意防火。11 .不经常使用的光学部件放置于干燥皿内。12 .非专业人员不要尝试擦物镜及其它光学部件。目镜可以用脱脂棉签蘸1:1比例（无水酒精：乙酸）混合液体甩干后擦拭，不要用其他液体，以免损伤目镜。三、一般故障维修1 .显示器没有显示可能原因：1）屏幕保护2）计算机没有打开3）显示器没有打开排除：1）移动鼠标2）打开计算机3）打开显示器2 .视频显示没有聚焦可能原因：调焦不正确排除：转动聚焦把手直到测试区在屏幕上聚焦
5、为止。3 .视频显示模糊不清楚可能原因：调焦不正确排除：转动聚焦把手直到测试区在屏幕上聚焦为止。4 .视频窗口无样品显示可能原因：1.样品放置不当2 .X-RAY与WINDOWS95版的FTM软件连线中断3 .软件出错排除：L正确放置样品4 .X-RAY与WINDOWS95版的FTM软件联线5 .关闭X-RAY仪器，关闭电脑，重新打开5 .位置指示红灯可能原因：测量门没有完全打开排除：打开测量门6 .CONTROL灯闪烁可能原因：测量门没有完全关上排除：关上测量门7 .按动开关打开仪器时仪器没有开启可能原因：1.仪器没有连到电脑上2.保险丝熔断排除：1.关闭仪器，把电源插头插入插座2.确保熔断
6、原因，处理故障后更换保险丝。8.打印机打印出无用数据可能原因：L打印机驱动程序错误2.打印机电缆故障排除：L安装正确的打印机驱动程序2.更换电缆9.无打印输出可能原因：1.打印机没有打开2 .打印机没有正确连到计算机3 .打印机电缆使用错误4 .打印机或打印机电缆坏5 .打印机连到有故障的打印机端口排除：1,打开打印机2 .关闭计算机，仪器和打印机检查连接线后重新开启3 .把打印机连到计算机上4 .使用正确的打印机电缆5 .更换打印机和打印机电缆6 .处理端口故障10 .测量数据错误可能原因：1.选择的产品程式与样品不符2 .归一化或调校错误3 .基准测量错误4 .没有进行基准测量排除：1.选
7、择或设定样品的正确产品5 .正确归一化或调校6 .进行基准测量（参见“3.11基准测量”，从第16页开始）7 .进行基准测量（参见3.11基准测量”，从第16页开始）IL测量开始后显示有许多频谱文件的“打开”窗口没有显示测量数据可能原因：X-RAY与WindoWS95版的FTM连线中断排除：X-RAY与Windows95版的FTM进行连线（参见“3.2.3.X-RAY与FTM联线从第10页开始”）12.Windows95版的FTM软件与X-RAY连线中断可能原因：LX-RAY没有正确连接到计算机上2 .X-RAY没有连接到计算机上装机错误3 .连接电缆或接口故障排除：1.关掉仪器2 .把X-R
8、AY连接到计算机上正确装机（参见321”打开仪器，使用X-RAY与FTM进行联线”，从第9页开始）3 .解决连接电缆和接口故障13.XY平台不能移动可能原因：1.XY平台已移动到资上（下，左或右）2.保险装置约束，即测量平台被外部物体阻挡排除：1.朝相反方向移动XY平台2.去除障碍物13 .菜单或菜单条没有在菜单栏里出现可能原因：处于短目录状态排除：选择菜单“一般全目录”切换到全目录（需要密码）14 .编辑Defma文件的菜单项灰色显示，不能被选择可能原因：WindOWS95版的FTM文件的超级功能不能使用（FlSlM没有插入计算机的LPTl或LPT2端口）。排除：关闭仪器，把FISlM插入计算机的LPTl或LPT2端口，打开仪器，重新启动WindOWS95版的FTM文件。15 .评估测量范围放入菜单条单选项灰色显示，不能被选择可能原因：WindOWS95版的FTM文件的超级功能不能使用（FlSlM没有插入计算机的LPTl或LPT2端口）。排除：关闭仪器，把FISlM插入计算机的LPTl或LPT2端口，打开仪器，重新启动WindOWS95版的FTM文件。
