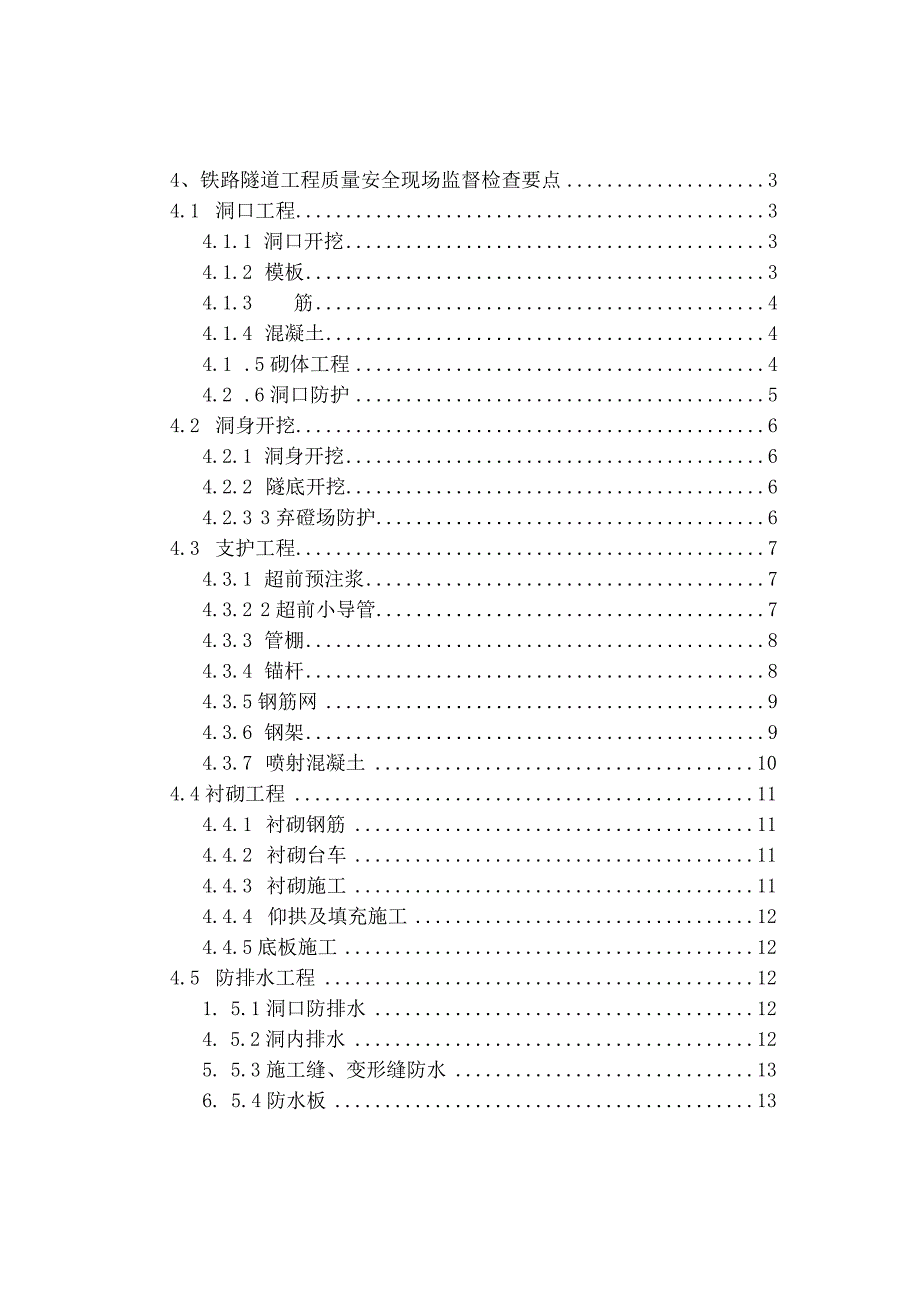

1、4、铁路隧道工程质量安全现场监督检查要点34.1 洞口工程34.1.1 洞口开挖34.1.2 模板34.1.3 筋44.1.4 混凝土44.1 .5砌体工程44.2 .6洞口防护54.2 洞身开挖64.2.1 洞身开挖64.2.2 隧底开挖64.2.3 3弃磴场防护64.3 支护工程74.3.1 超前预注浆74.3.2 2超前小导管74.3.3 管棚84.3.4 锚杆84.3.5钢筋网94.3.6 钢架94.3.7 喷射混凝土104.4衬砌工程114.4.1 衬砌钢筋114.4.2 衬砌台车114.4.3 衬砌施工114.4.4 仰拱及填充施工124.4.5底板施工124.5 防排水工程121

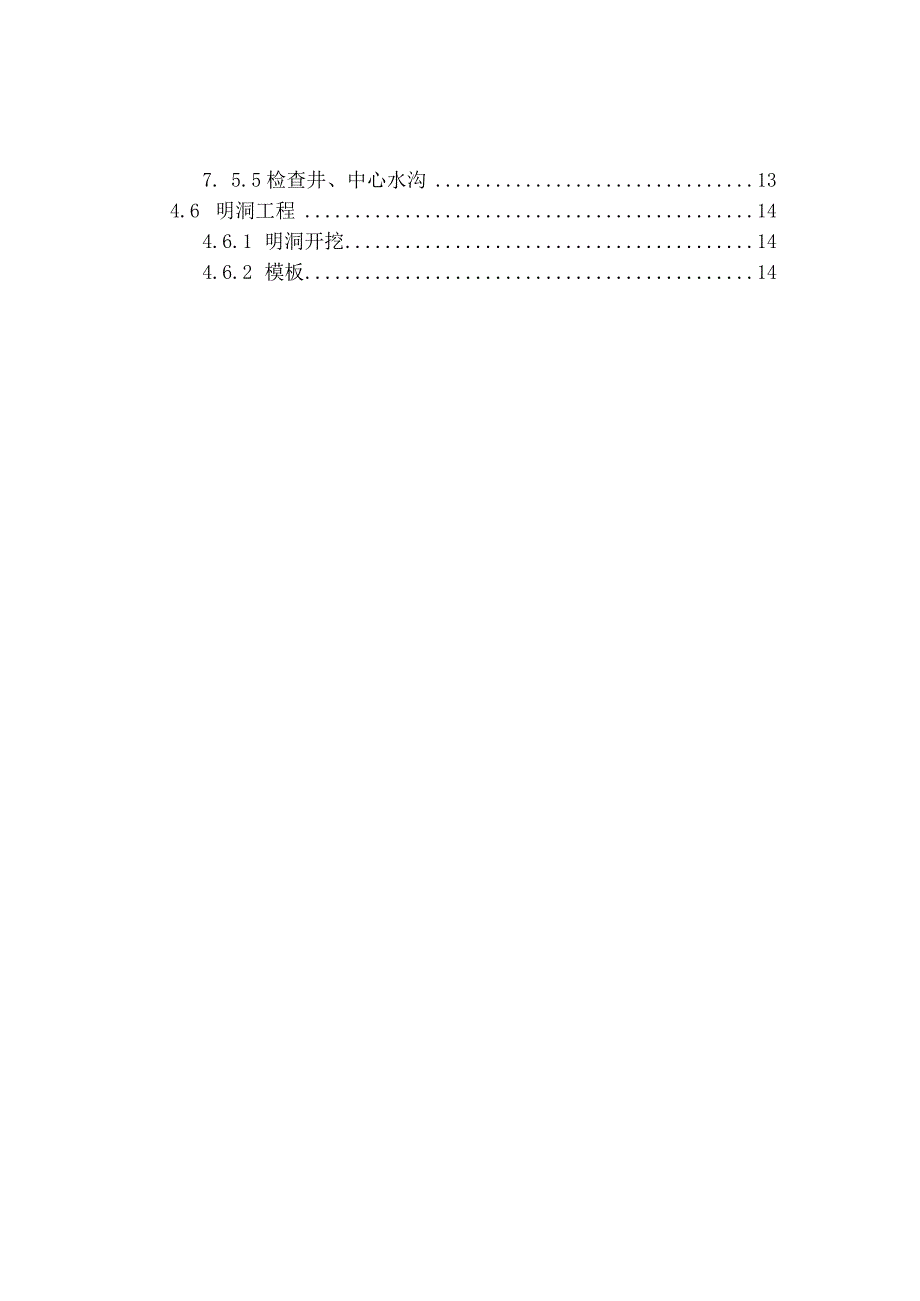

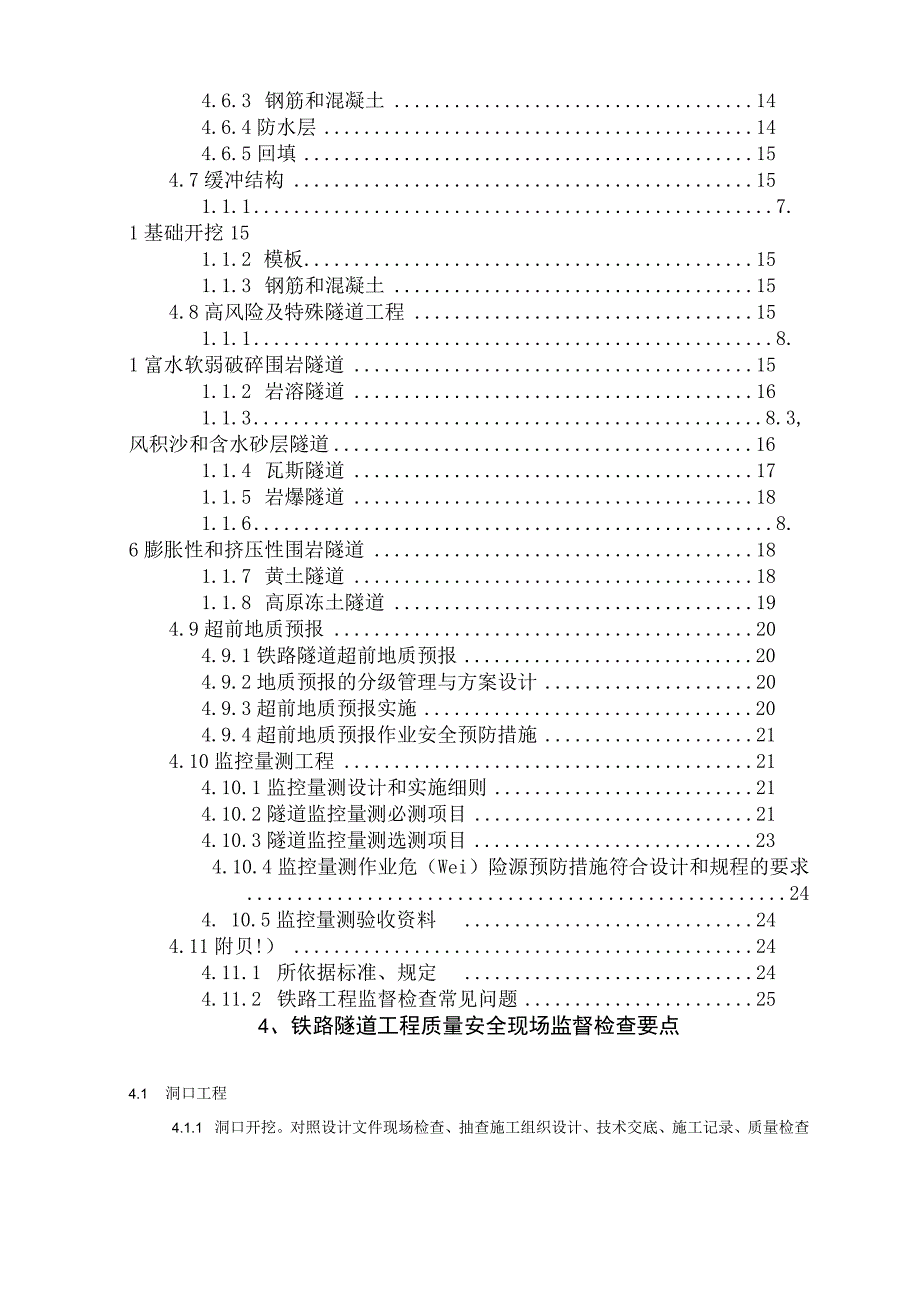

2、. 5.1洞口防排水124. 5.2洞内排水125. 5.3施工缝、变形缝防水136. 5.4防水板137. 5.5检查井、中心水沟134.6 明洞工程144.6.1 明洞开挖144.6.2 模板144.6.3 钢筋和混凝土144.6.4防水层144.6.5回填154.7缓冲结构151.1.1 7.1基础开挖151.1.2 模板151.1.3 钢筋和混凝土154.8高风险及特殊隧道工程151.1.1 8.1富水软弱破碎围岩隧道151.1.2 岩溶隧道161.1.3 8.3,风积沙和含水砂层隧道161.1.4 瓦斯隧道171.1.5 岩爆隧道181.1.6 8.6膨胀性和挤压性围岩隧道181.1
3、.7 黄土隧道181.1.8 高原冻土隧道194.9超前地质预报204.9.1铁路隧道超前地质预报204.9.2地质预报的分级管理与方案设计204.9.3超前地质预报实施204.9.4超前地质预报作业安全预防措施214.10监控量测工程214.10.1监控量测设计和实施细则214.10.2隧道监控量测必测项目214.10.3隧道监控量测选测项目234.10.4监控量测作业危（Wei）险源预防措施符合设计和规程的要求244. 10.5监控量测验收资料244.11附贝!）244.11.1 所依据标准、规定244.11.2 铁路工程监督检查常见问题254、铁路隧道工程质量安全现场监督检查要点4.1
4、洞口工程4.1.1 洞口开挖。对照设计文件现场检查、抽查施工组织设计、技术交底、施工记录、质量检查验收资料。（1）隧道洞口的边、仰坡开挖形式和坡度符合设计要求，开挖不得采用洞室爆破，开挖后应及时进行防护施工。（2）洞口排水沟、截水沟的平面位置、开挖断面符合设计，且应在边、仰坡开挖前修剪完成，保证排水畅通（客隧验标4.1.4、4.2.4）。（3）隧道门端墙和翼墙、挡土墙的基坑开挖范围、高程、地基承载力符合设计要求。软弱地基加固处理的施工质量符合设计（客隧验标4.2.2、4.2.3）o（4）隧道门端墙和翼墙、挡土墙基坑开挖尺寸允许偏差（mm）：基坑中心线距路线中心+500,长度、宽度+1000,基
5、底高程0,100（客隧验标4.2.5）。（5）隧道门和洞口段衬砌应及早施工以保证洞口边、仰坡稳定（客隧验标4.1.6）。（6）严禁采用掏底开挖。4.1.2 板。抽查施工方案、设计检算资料、技术交底、施工记录、质量检查验收资料、现场检查。模板拆模时间抽查混凝土同条件养护试件强度报告。（1）模板及支（拱）架的结构及材料规格、质量必须符合施工工艺设计要求（客隧验标4.3.1、隧验标4.5.1）o（2）模板及支（拱）架安装必须稳固牢靠，接缝严密不漏浆；模板内无积水和杂物；预埋件和预留孔洞的数量符合要求，允许偏差符合表4.1.2。表4.1.2-1模板安装及预埋件、预留孔洞允许偏差和检验方法序号项目允许偏
6、差（mm）检验方法1基础边缘位置+15-0测量，每边不少于4处2基础顶面高程103边墙边缘位置+1004边墙拱脚、端翼墙顶面高程105模板表面平整度52m靠尺测量，不少于4处6模板表面错台2尺量7预留孔洞中心线位置10尺量尺寸+1008预埋件中心线位置3（客隧），5（隧验标）（3）端墙和翼墙、挡土墙模板及支（拱）架拆除时，混凝土强度必须符合设计，设计无要求时，混凝土强度达到设计强度等级的10板（隧验标75盼；其他非承载模板拆除时，混凝土强度应保证其表面及棱角不损伤，且不小于2.5MPa（客隧验标4.3.3、4.3.6）或者不小于L2MPa（隧验标4.5.3、4.5.6）。4.1.3 1.3钢筋
7、。抽查钢筋加工人员资格证、技术交底、施工记录、质量检查验收资料、现场检查。（1）抽查钢筋加工人员的持证上岗情况，材料检验试验报告。（2）钢筋的品种、规格、外观质量、连接方式及质量、钢筋的安装及保护层厚度、加工偏差符合设计及验标要求。4.1.4 混凝土。抽查混凝土配合比设计及审批、拌和设备的检定与校验记录、混凝土拌和及性能测试记录、施工与监理验收记录，现场检查。（1）混凝土的配合比设计、原材料检验和施工符合设计及验标要求（客隧验标4.5、7.4,隧验标4.6）。（2）端墙和翼墙、挡土墙厚度不小于设计要求，墙面平整度符合设计要求。结构尺寸允许偏差及检验方法符合表4.1.4-1、表4.1.4-2。（
8、客隧验标4.5.7、4.5.11,隧验标4.6.18）表4.1.4-1隧道门端墙和翼墙、挡土墙结构几何尺寸允许偏差和检验方法序号项目允许偏差（mm）检验方法1基础边缘平面位置20(15)测量，每边不少于4处2基础宽度-103基础顶面高程204端、挡翼墙边缘平面位置+1005端、挡翼墙顶面高程20(10)2m靠尺测量，拱部不少于2处，墙身不少于4处6表面平整度5注：括弧内的数字为隧道验标，括弧外为客隧验标，无括弧数字为共有。（3）隧道门表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷；泄水孔的位置、数量符合设计要求。4.1.5 砌体工程。对照设计文件抽查原材料试验检验
9、报告、砂浆配合比及强度试验报告、施工与监理检查验收记录，现场检查。（1）砌体工程所用原材料质量符合要求（客隧验标4.6.16,隧验标4.3）O（2）砂浆经试配合格，且砂浆用砂含泥量不大于5%；现场施工时不得进行人工拌制,拌和材料计量误差符合规定。（3）砂浆砌体采用挤浆法（严禁采用灌浆法施工）分层分段砌筑，砌缝宽度、位置和砌筑方式符合表4.L57（客隧验标4.6.9）。表4.1.5-1砌体砌缝宽度、位置和碉筑方式序号项目浆砌片石（mm）浆砌块石（mm）浆砌料石（mm）1表面砌缝宽度403015202每找平一次的砌筑高度W120012003两层间竖向错缝N80N80100,艰难时丁石上下口能一面有
10、啄缝4三块石料相接处的空隙705砌筑方式一丁一顺或者二顺一一丁一顺(4)砌体养护、沉降缝、泄水孔和反滤层的位置、数量符合设计要求。(5)洞口工程砌体砂浆应饱满，砌缝整齐。砌缝宽度和错缝距离符合规定，无脱落和裂纹。沉降缝整齐垂直，上下贯通。泄水孔坡度向外，无阻塞现象。(6)砌体尺寸允许偏差见表4.1.5-2o(客隧验标4.6.12、4.6.13)表4.1.5-2边、仰坡砌体尺寸允许偏差和检验方法序号项目允许偏差(mm)检验方法1底面高程30测量，不少于4处2坡率设计值的0.5%3表面平整度302m靠尺检查，不少于4处4厚度+300尺量，不少于4处4.1.6 洞口防护。对照设计文件抽查技术交底、原
11、材料试验检验报告、明洞顶防排水、施工与监理质量检查验收记录，现场检查。(1)边、仰坡以上的山坡危石在开挖前清除干净，边仰坡的防护形式与防护范围符合设计要求(客隧验标4.7.1、4.7.3)o(2)锚杆、锚索长度和间距、喷射混凝土厚度与强度、钢筋网规格和尺寸符合设计要求。(3)防护栅栏、声屏障所用材料的品种、规格、质量以及设置范围、位置、结构形式符合设计要求，安装坚固，不松动(客隧验标4.7.4、4.7.5、4.7.7、4.7.8)。(4)检查台阶、检查梯、栏杆、警示标志等型式、位置、数量符合设计要求，且安装坚固(客隧验标4.7.6、4.7.9)o(5)栏杆、检查设施、声屏障施工允许偏差符合表4
12、.1.6-k4.1.6-2o(客隧验标4.7.10)表4.1.6-1栏杆、检查设备A:许偏差、检验数量及检验方法页目允许偏差(mm)施工单位检验数量检验方法1构件断面尺寸设计尺寸的5;按构件数量抽样检验iu,将构2女装尺寸20件悔食1组尺量3柱垂直度4检查梯、台阶柱高的0.5%三寸30按柱的数量抽样检验10%,每柱横纵向各检查1点每梯抽样检验5级尺量(6)声屏障施工允许偏差符合表4.1.6-2的规定(客隧验标4.7.IDo(7)隧道洞口明洞顶平台防护和排水符合设计要求，回填密实无塌陷，防护与水沟无破损。表4.1.6-2声屏障允许偏差、检验数量及检验方法序号检验项目允许偏差(mm)施工单位检验数
13、量检验方法1距路线中心线位置+500尺量2顶面高程50沿窗线纵向每100m抽样检验3每幅声屏障顶面高程+300IOm4垂直度屏障高的1%吊垂球测量4. 2洞身开挖4.1.1 洞身开挖。对照设计文件抽查技术方案、钻爆设计方案、技术交底、施工记录、质量检查、施工与监理检查验收记录，现场检查。(1)隧道开挖断面的中线和高程必须符合设计要求。(2)隧道开挖严格控制欠挖。当围岩完整、石质坚硬时，岩石个别突出部份(每1腿不大于0.1m2)侵入衬砌应小于5cm(隧验标整体式衬砌应小于IOCnb其他衬砌不应大于5cm)o拱脚和堵脚以上Im内断面严禁欠挖。(3)每一个开挖循环后应及时进行地质描述，判断围岩的稳定
14、性(客隧验标5.2.3)(4)洞身开挖方法符合设计要求，不得擅自变更开挖方法；采用光面爆破或者预裂爆破技术的钻眼应严格按控制炮眼间距、深度和角度。炮眼痕迹保存率，硬岩不应小于80%,中硬岩不应小于60%,并在开挖轮廓面上均匀分布(客隧验标5.1.1、5.2.4、5.2.5)。4.1.2 隧底开挖。抽查施工工艺设计、技术交底、施工记录、质量检查、施工与监理检查验收记录，现场检查。(D隧底开挖前应进行施工工艺设计(客隧验标5.1.7)o(2)隧底开挖轮廓和底部高程应符合设计要求。隧底范围石质坚硬时，岩石个别突出部份(每1m2不大于0.1m2)侵入衬砌应小于5cm。(3)隧底开挖后应及时核对隧底地质情况，当需要进行加固处理时应符合设计要求。基底内无积水，虚磴。(4)水沟开挖位置、基底高程应符合设计要求，靠边墙的水沟应与边墙基础同时开挖、一次成型。4.1.3 2.3弃喳场防护。对照设计文件抽查现场核对记录、技术交底、施工记录、质量检查、监理与施工检查验收记录，现场检查。(1)弃植场
