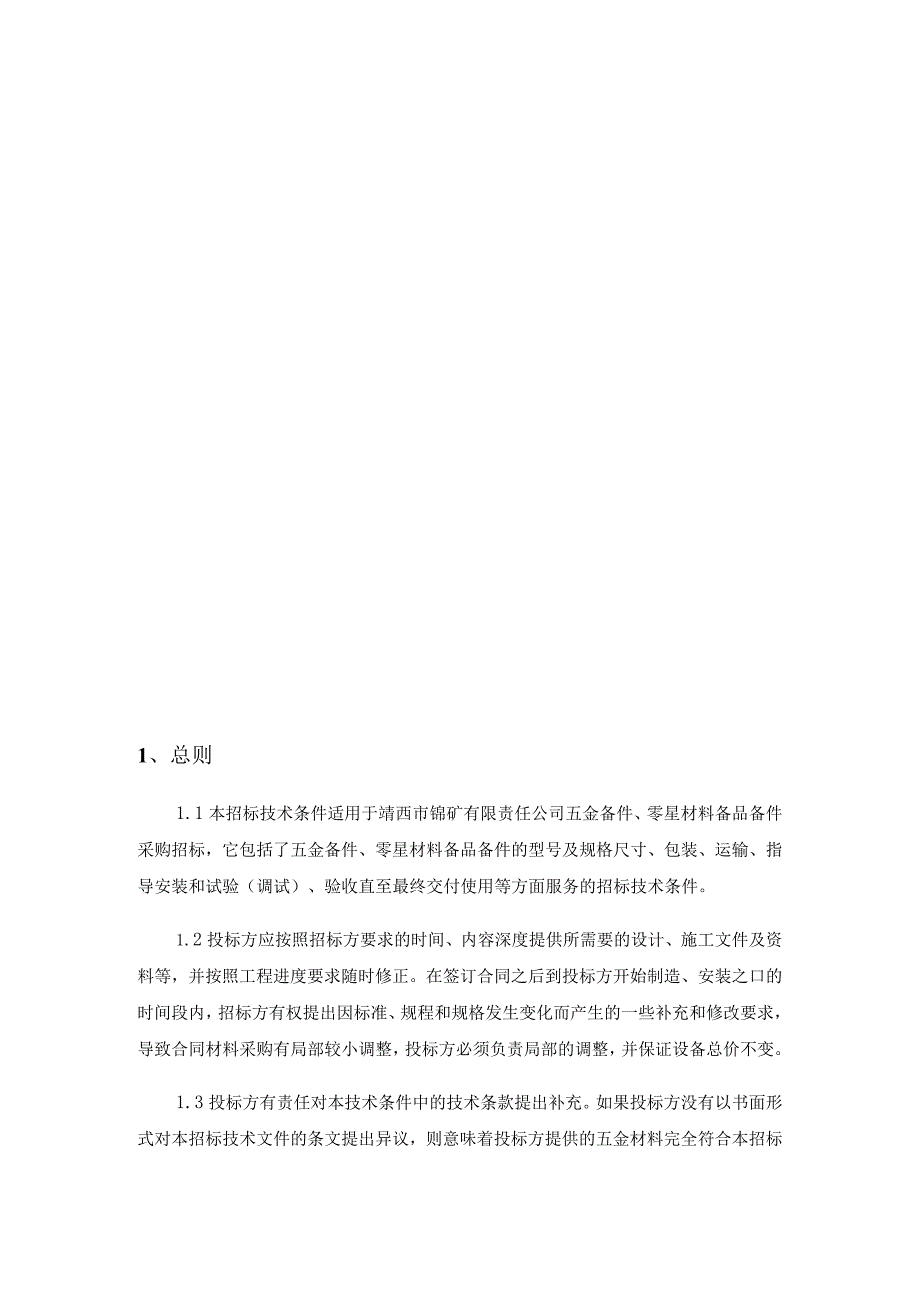

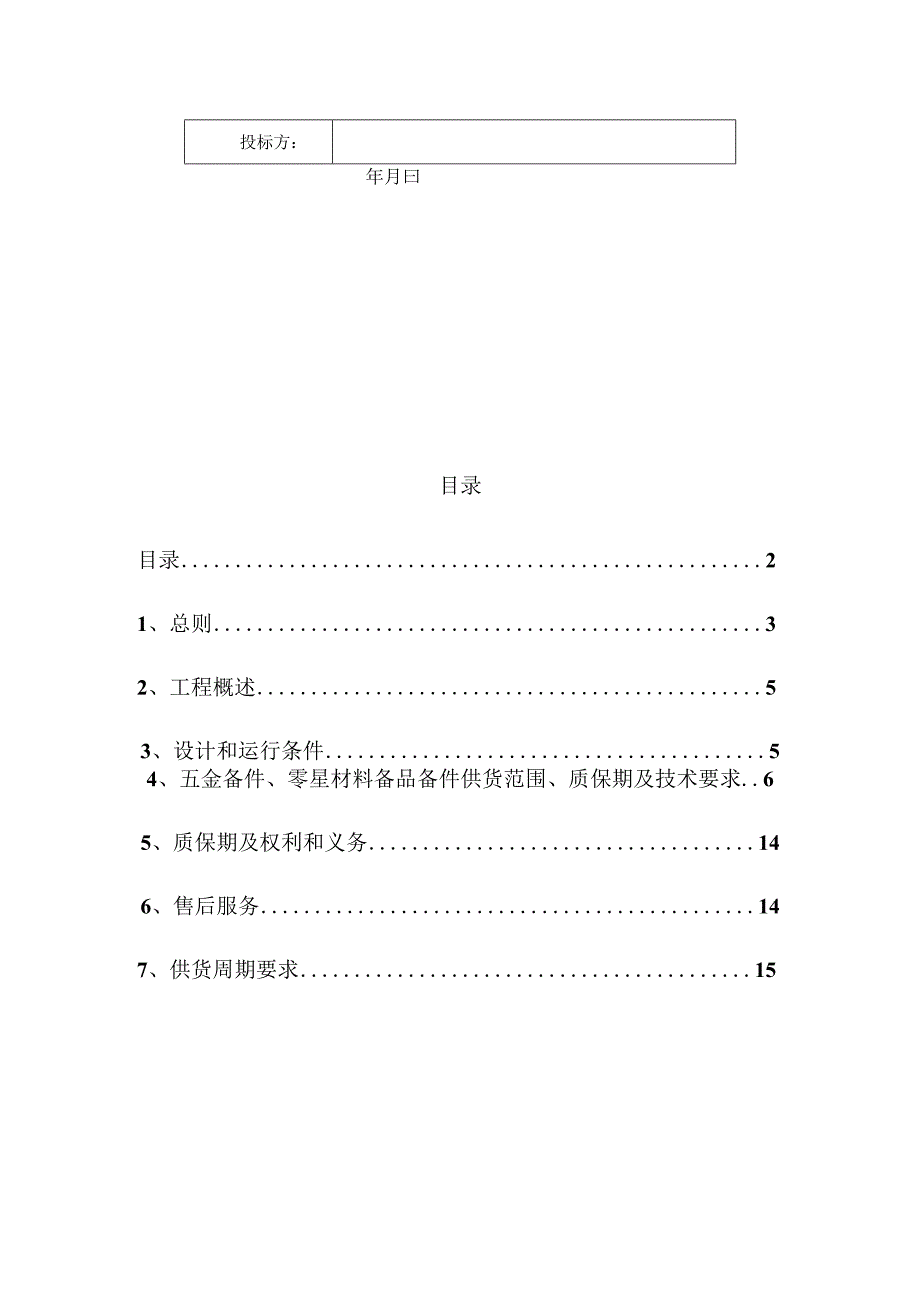

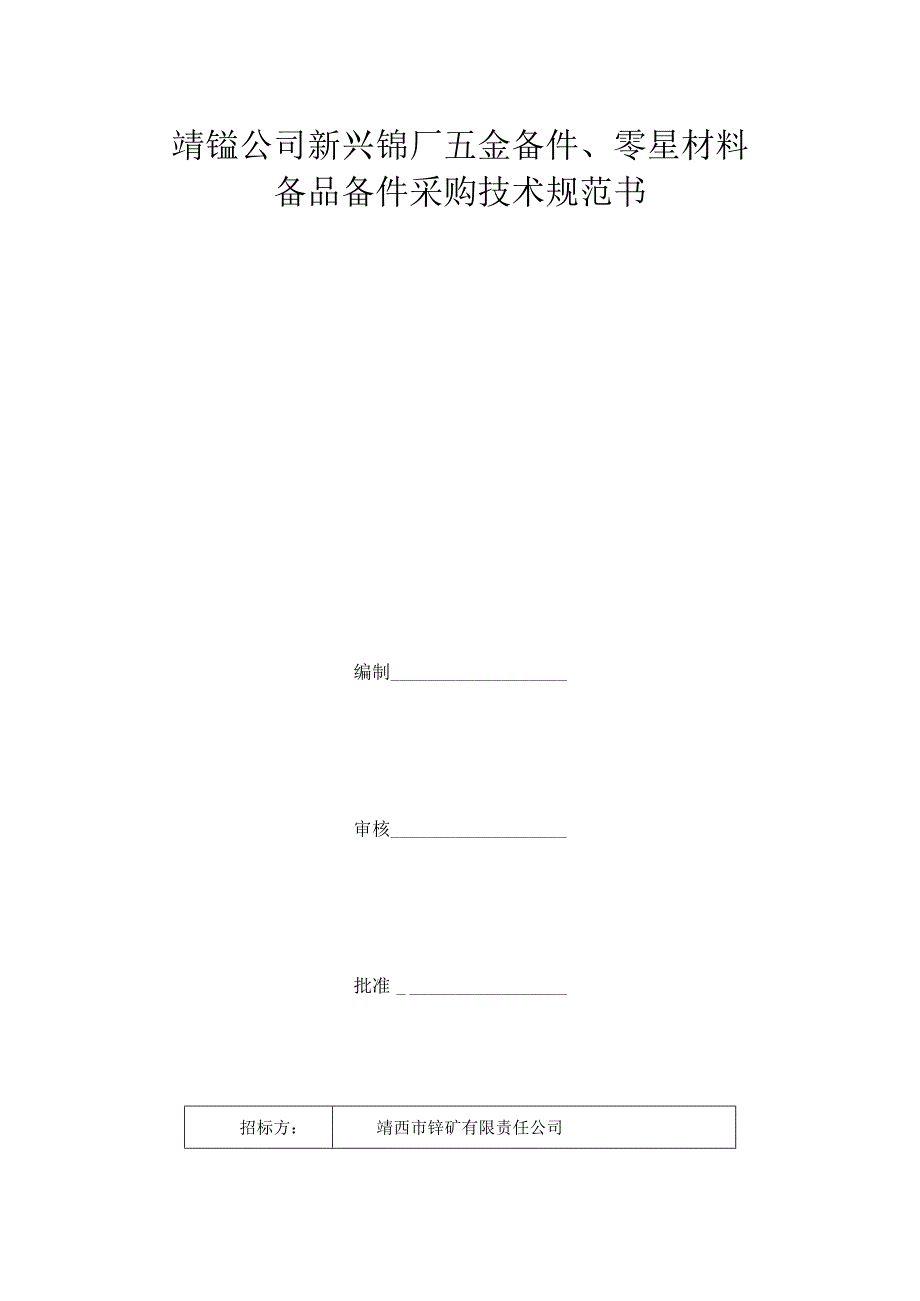

1、靖镒公司新兴锦厂五金备件、零星材料备品备件采购技术规范书编制审核批准招标方：靖西市锌矿有限责任公司投标方：年月曰目录目录21、总则32、工程概述53、设计和运行条件54、五金备件、零星材料备品备件供货范围、质保期及技术要求.65、质保期及权利和义务146、售后服务147、供货周期要求151、总则1.1本招标技术条件适用于靖西市锦矿有限责任公司五金备件、零星材料备品备件采购招标，它包括了五金备件、零星材料备品备件的型号及规格尺寸、包装、运输、指导安装和试验（调试）、验收直至最终交付使用等方面服务的招标技术条件。1.2投标方应按照招标方要求的时间、内容深度提供所需要的设计、施工文件及资料等，并按照
2、工程进度要求随时修正。在签订合同之后到投标方开始制造、安装之口的时间段内，招标方有权提出因标准、规程和规格发生变化而产生的一些补充和修改要求，导致合同材料采购有局部较小调整，投标方必须负责局部的调整，并保证设备总价不变。1.3投标方有责任对本技术条件中的技术条款提出补充。如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的五金材料完全符合本招标技术文件的要求。如有异议，不管是多么微小，都应在投标文件中差异表中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。投标方应在投标技术部分按本招标技术文件的要求如实详细的填写应标材料的标准配置表，并在
3、投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将按有利于招标人条款执行。若在安装运行中发现不能满足规定的技术条款工作需要时，由投标方负责补齐且不得增加费用。1.4投标方提供的五金备件、零星材料备品备件必须是完全符合本招标技术条件的、全新的产品，可长期安全稳定使用，投标方需对所提供产品的质量完全负责；并保证供货的完整性，满足安全、稳定运行要求。在现场安装、调试、试运行、生产过程中，如因设计缺陷、产品质量等原因造成安全事故，投标方全部承担由此造成的损失和后果，招标方不承担任何责任。1.5投标方有责任对本招标技术条件中的技术条款提出补充。若在安装运行中发现缺项或不能满足规定的技术条款工作需
4、要时，由投标方负责补齐且不得增加费用。1.6 投标方应对所提供的五金备件、零星材料备品备件质量负责，所提供的产品应完全符合本招标技术条件的要求，并有生产许可证及产品检验合格证，严禁采用市场临近淘汰或国家公布的淘汰产品，若提供的产品不符合本招标技术条件的要求或为假冒伪劣产品，除了按要求更换合格的产品外，还应按两倍于产品原价的价格进行赔偿，招标方保留因伪劣产品造成重大损失而追究法律责任的权利。1.7 今后发生的一切书面协议,若与本协议有冲突，以时间最新并具有合同效力的为准。1.8 本技术条件由投标方负责设计、制作、供货、运输、指导安装、调试、验收、培训直至最终交付使用。对于投标方未做分项报价内容根
5、据技术条件需要的，视同已包含在已报价设备内。投标方所做报价设备视同满足本技术条件除技术偏离表格内容之外一切要求。2、工程概述2. 1项目名称靖西市矿镒矿有限责任公司五金备件、零星材料备品备件采购项目。2. 2招标方靖西市矿镒矿有限责任公司。3、设计和运行条件3. 1厂址和用地项目厂址位于广西靖西市湖润镇新兴街靖西市矿镒矿有限责任公司厂区内。3.2交通运输条件厂址所在区内各项基础设施建设完善，现场基础满足设备技术安装要求。区内主干道及配套道路完备，区内建设条件优良，内外交通方便。3.3气象条件本项目建设地在广西靖西市，为亚热带季风气候，其特点是：年日照1600小时，雨量1200毫米以上,平均气温
6、20.8-22.4度。其主要气象要素如下：3. 3.1气温年平均气温20.8-22.4最高气温39.5最冷气温142. 6极端最高气温3. 3.2空气湿度65%-90%3.3.3大气压力年平均气压101.09kPa3.3.4降雨量年平均降雨量1200mm3.3.5风瞬时最大风速40ms（地面以上IOm处）风荷载0.40kPa（地面以上IOnl处）年平均风速2.9ms年主导风向SSW夏季主导风向S-SSW冬季主导风向SSW3.3.6地震设防烈度7度海拔高度400m4、五金备件、零星材料备品备件供货范围、质保期及技术要求4.1五金备件、零星材料备品备件供货范围、质保期及技术要求详见下方清单。序号材
7、料名称型号或质量要求单位数量1铁线12#（20kg捆）捆102铁线14#（20kg捆）捆103行车扁平电缆实心米1004行车刹车盘3T细牙个105阳极液室门套389x174x16个3006阳极框30x588x731个3007阴极框60x638x1026个508阳极液室后门+弯头DN5+382*165*12个1009阳极液室前门382x165x12个5010线盘3*2.550米个211水银温度计100度内红色只3012快速接头DNllO不锈钢材质个1013快速接头DNlOO不锈钢材质个2014快速接头DN80不锈钢材质个2015快速接头DN50不锈钢材质个1016塑料量杯无柄.250毫升.7.6
8、CM*6.9CM*9.7CM个10017油封170*200*16个5018油封180*220*16个1519油封190*180*16个3020传动轴皮带5v2120条3521千斤顶立式油压50T个222千斤顶立式油压100T个123白色尼龙棒实心18mm*100Onun条224透明胶带宽6.OCM厚2.5个4025摆线针轮减速机XWD9-87-llkw台126三相四线有功电子式电表DTS1658型380v5A2.0级特性:PC透明个3027电流互感器LMK（BH）-O.66准确级别：0.5绝缘电阻：220MQ额定一次电流5A-5000A额定电压：0.66Kv额定二次电流：5A额定频率：50/6
9、0HZ额定二次负荷5VA功率因素：0.8滞后工作耐受电压：3KV（有效值）电流互感器比：600:5方口固定铜牌个3028电流互感器LMK（BH）-O.66准确级别:0.5绝缘电阻：220MQ额定一次电流5A-50OoA额定电压：0.66Kv额定二次电流：5A额定频率：50/60HZ额定二次负荷5VA功率因素：0.8滞后工作耐受电压：3KV（有效值）电流互感器比：400:5方口固定铜牌个6029密封胶220ml支2030加强齿轮电缆剪线钳XLJ-120剪切范围：3X400或直径12Omm以下铜铝电缆把131德力西老虎钳子工业级三件套9寸钢丝钳、9寸尖嘴钳、7寸斜嘴钳食2032一字螺丝刀穿心6.3
10、*100把2533十字螺丝刀穿心6.3*100把2534螺栓（外六角）12.9级20*120（全牙.配螺母.垫片.弹垫.）套2004.2电流互感器技术要求（不特别声明时，环境类别和严酷等级按P级（普通级）对待）产品应根据使用环境类别满足各自的严酷等级要求，并按海拔、环境温度、湿热、日照辐射、霉菌、盐雾等类别的等级标注，P级（普通级）项目不必标注，A级（提高级）项目必须标注。准确度等级：0.2S级；额定电压:0.66kV额定绝缘水平：0.72kV3kV；4. 2.1额定电流：（50800）A/5A4. 2.2绝缘要求：4. 2.2.1工频耐压一次绕组（或可能与一次导体接触的外壳表面）对二次绕组及
11、接地底板、二次绕组对接地底板的工频耐受电压为3kV,试验时间Imin,互感器应无击穿或闪络发生。4. 2.2.2匝间绝缘强度二次绕组开路，一次绕组通以额定最大一次电流并维持Imin,互感器二次绕组的匝间绝缘无损坏。1.1.1 2.2.3绝缘电阻用500V兆欧表测量各个绕组之间和个绕组对地的绝缘电阻，应符合#/15472第6.7款要求，一次绕组（若有）与二次绕组及接地端子之间的绝缘电阻不低于100MQ；二次绕组对接地的金属外壳绝缘电阻不低于30MQ。4.2.3 额定频率:50H；Z4.2.4 额定二次容量:（50500）A5A,5VA（上限5VA,下限3.75VA）,功率因数O8；（600-80
12、0）A5,IOVA（上限10VA,下限3.75VA）,功率因数0.8；4. 2.5基本误差：应满足JJG313-2010测量用电流互感器检定规程对0.2S级电流互感器基本误差限的要求。4. 2.6运行变差：等安匝误差不超过误差限值的1/10；剩磁误差不超过误差限值的1/3；温度附加误差不超过误差限值的1/4。4. 2.7结构要求：5. 2.7.1绝缘浇铸式（接线方法：母线式，一次穿线一匝）；6. 2.7.2树脂浇注式电流互感器表面应光洁、平整、色泽均匀，一、二次接线端子应标志清晰;7. 2.7.3每台互感器应有二次接线端子封盖，并有加封位置;8. 3轴承标准规范及技术要求4.3. 1投标方所供
13、轴承的材料、制造、检验和试验，按下列标准的最新版本要求执行（但不局限于）：（1） GB307.1-1994滚动轴承向心轴承公差。（2） GB307.4-1994滚动轴承推力轴承公差。（3） GB307.2-1995滚动轴承测量及检验标准。（4） JB/T3573-1993滚动轴承径向游隙的测量及评定方法。（5） JB/T7361-1994轴承硬度试验方法。（6） JB/T6641-1993滚动轴承残磁及测定方法。（7） JB/T5313-1991滚动轴承振动速度测量方法。以上标准及相关标准中的要求若有不一致之处，以最新标准为准。4.3.2技术要求4.3.2.1投标方所使用的材料必须与招标方提供
14、的技术参数表完全一致。4.3.2.2制造厂使用的材料必须是全新的，其品质完全符合相关标准及合同规定。4.3.2.3投标方所提供的产品必须与甲方所提供的轴承型号和图纸相一致，保证与在线轴承的互换性。4.3.2.4投标方提供的轴承产品尺寸、表面粗糙度、倒角、公差、游隙、材质和硬度等必须符合国家标准或行业家标准。轴承内部和外观必须清洁，不允许有锈蚀、斑点、灰尘等污染物、灰尘等污染物，而且在包装上必须有效保护措施证轴承的清洁。4.3.2.5投标方在轴承运输过程中要采取一定防护措施，避免轴承各组件在运输过程中相互摩擦和碰撞，尤其是大尺寸轴承必须采取有效措施，防止轴承在运输过程中损伤。4.3.2.6投标方供应的轴承其使用寿命达到原配置标准，投标方提供的轴承应有性价比优势。4.4机械零件技术要求：4.4.1锐角倒钝、去除毛刺飞边。4.4.2零件去除氧化皮。4.4.3未注圆角半径R5。4.4.4未注倒角均为2X45O4.4.5未注形状公差应符合GBII84-80的要求。4.4.6未注长度尺寸允许偏差0.5mm。4.4.7零
