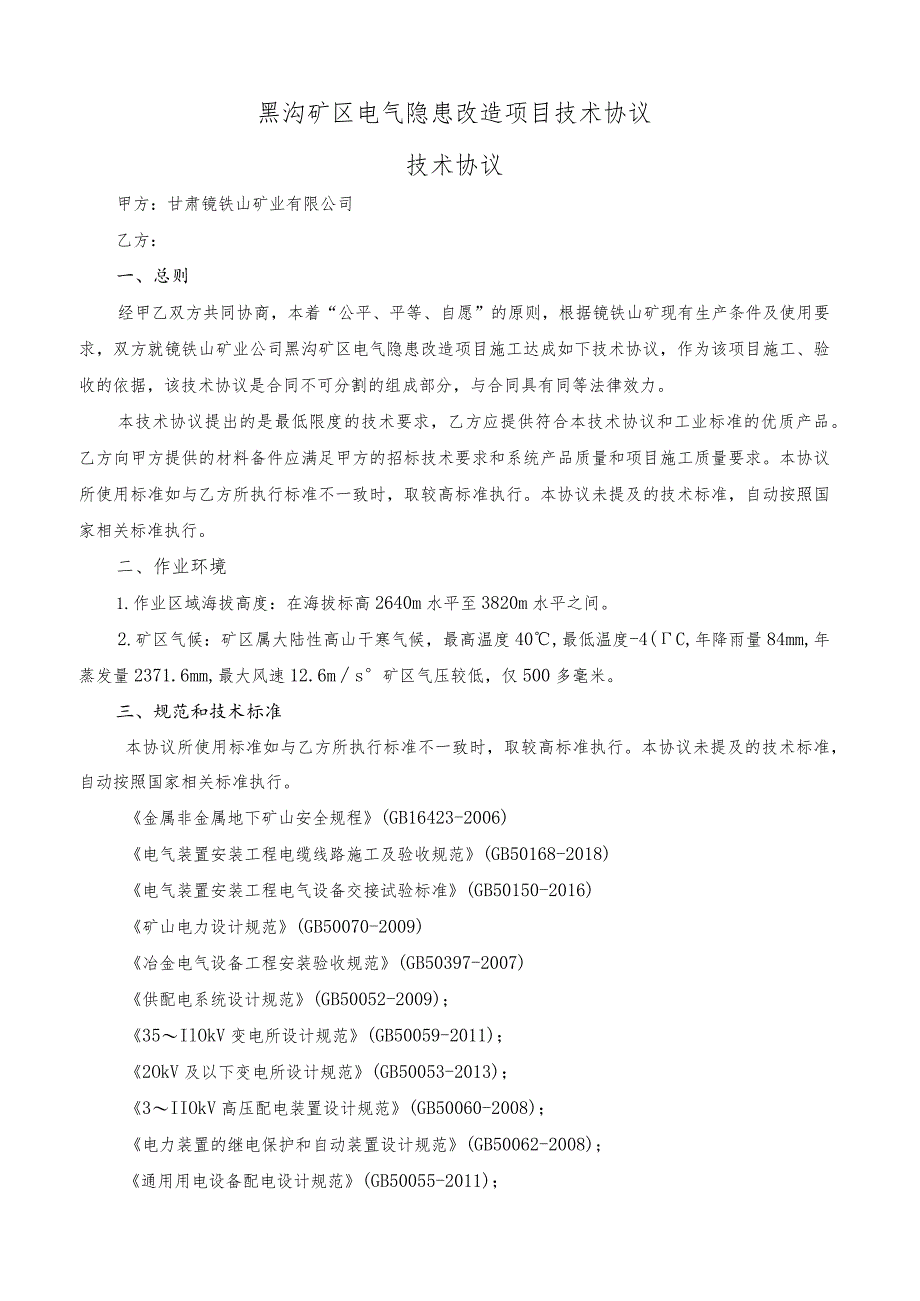

1、黑沟矿区电气隐患改造项目技术协议技术协议甲方：甘肃镜铁山矿业有限公司乙方：一、总则经甲乙双方共同协商，本着“公平、平等、自愿”的原则，根据镜铁山矿现有生产条件及使用要求，双方就镜铁山矿业公司黑沟矿区电气隐患改造项目施工达成如下技术协议，作为该项目施工、验收的依据，该技术协议是合同不可分割的组成部分，与合同具有同等法律效力。本技术协议提出的是最低限度的技术要求，乙方应提供符合本技术协议和工业标准的优质产品。乙方向甲方提供的材料备件应满足甲方的招标技术要求和系统产品质量和项目施工质量要求。本协议所使用标准如与乙方所执行标准不一致时，取较高标准执行。本协议未提及的技术标准，自动按照国家相关标准执行。
2、二、作业环境1.作业区域海拔高度：在海拔标高2640m水平至3820m水平之间。2.矿区气候：矿区属大陆性高山干寒气候，最高温度40,最低温度-4(C,年降雨量84mm,年蒸发量2371.6mm,最大风速12.6ms矿区气压较低，仅500多毫米。三、规范和技术标准本协议所使用标准如与乙方所执行标准不一致时，取较高标准执行。本协议未提及的技术标准，自动按照国家相关标准执行。金属非金属地下矿山安全规程(GB16423-2006)电气装置安装工程电缆线路施工及验收规范(GB50168-2018)电气装置安装工程电气设备交接试验标准(GB50150-2016)矿山电力设计规范(GB50070-2009
3、)冶金电气设备工程安装验收规范(GB50397-2007)供配电系统设计规范(GB50052-2009)；35IlOkV变电所设计规范(GB50059-2011)；2OkV及以下变电所设计规范(GB50053-2013)；3IIOkV高压配电装置设计规范(GB50060-2008)；电力装置的继电保护和自动装置设计规范(GB50062-2008)；通用用电设备配电设计规范(GB50055-2011)；低压配电设计规范(GB50054-2011)；电力工程电缆设计标准(GB50217-2018)建筑物防雷设计规范(GB50057-2010)；建筑照明设计标准(GB50034-2013)；交流电气
4、装置的接地设计规范(GB/T50065-2011)；交流高压负荷开关-熔断器组合电器(GB16926-2016)城市区域环境噪声标准(GB3096-2008)3.6-40.5kV交流高压负荷开关(GB3804-2004)3.640.5kV交流金属封闭开关设备和控制设备(GB3906-2006)低压成套开关设备和控制设备(GB7251-2013)高压开关设备和控制设备标准的共同技术要求(GB/T11022-2011)低压开关设备和控制设备总则(GB/T14048-2016)高压/低压预装式变电站(GB/T17467-2010)高压/低压预装箱式变电站选用导则(DL/T537-2002)户内交流充
5、气式开关柜选用导则(DL/T791-2001)高压开关设备和控制设备标准的共用技术要求(DL/T593-2006)3.6kV40.5kV交流金属封闭开关设备和控制设备(DL/T404-2007)电力变压器能效限定值及能效等级(GB20052-2020)电气装置安装工程电缆线路架空线路施工及验收规范(GB50168-06)电气安装工程IkV及以下配线工程施工及验收规范GB50258-96钢制电缆桥架工程设计规范电气装置安装工程接地装置施工及验收规范(GB50169-06)电气装置安装工程盘、柜及二次接线施工及验收规范(GB50171-92)四、项目内容1.黑沟矿区3654m检修厂房户外真空断路器

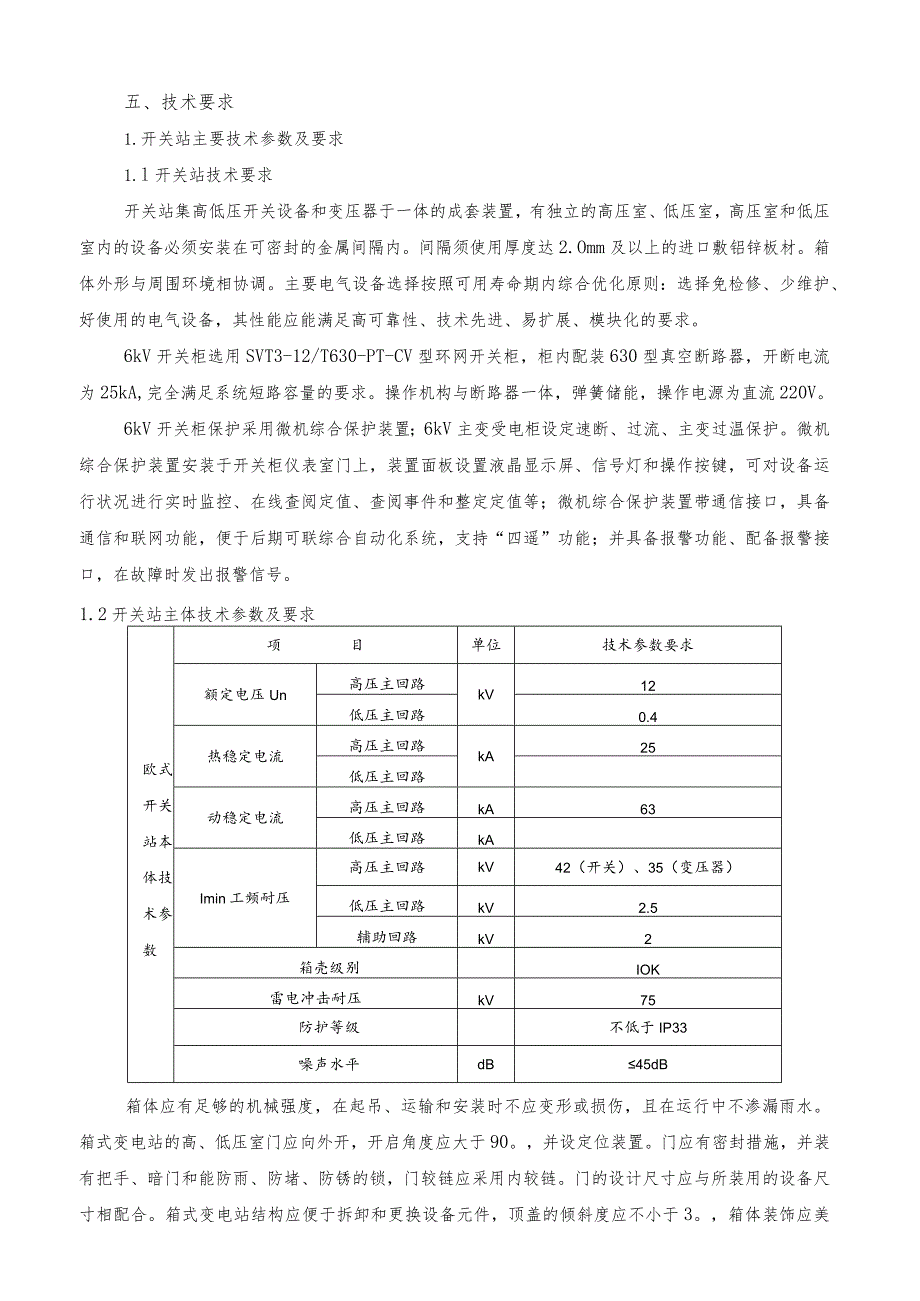

6、改造，原址建立符合要求的框架结构配电室(20平)，将户外真空断路器改造为室内环网柜(满足4进4出)，电脑主机设在3706值班室实现远程停送电、电压电流显示；(2)对1#WK-4B、2#WK-4B、3WD-400A.8#WKToB电动挖掘机低压交流柜、直流柜、励磁柜总成进行更换，减少设备运行安全风险；(3)黑沟II期采场6台电铲(2台10立方电铲、4台4立方电铲)、3台牙轮钻(1台310钻、2台250钻)高压柜联锁保护装置均存在缺陷，更换为符合要求的5防高压柜。五、技术要求1.开关站主要技术参数及要求1.l开关站技术要求开关站集高低压开关设备和变压器于一体的成套装置，有独立的高压室、低压室，高压
7、室和低压室内的设备必须安装在可密封的金属间隔内。间隔须使用厚度达2.Omm及以上的进口敷铝锌板材。箱体外形与周围环境相协调。主要电气设备选择按照可用寿命期内综合优化原则：选择免检修、少维护、好使用的电气设备，其性能应能满足高可靠性、技术先进、易扩展、模块化的要求。6kV开关柜选用SVT3-12/T630-PT-CV型环网开关柜，柜内配装630型真空断路器，开断电流为25kA,完全满足系统短路容量的要求。操作机构与断路器一体，弹簧储能，操作电源为直流220V。6kV开关柜保护采用微机综合保护装置；6kV主变受电柜设定速断、过流、主变过温保护。微机综合保护装置安装于开关柜仪表室门上，装置面板设置液
8、晶显示屏、信号灯和操作按键，可对设备运行状况进行实时监控、在线查阅定值、查阅事件和整定定值等；微机综合保护装置带通信接口，具备通信和联网功能，便于后期可联综合自动化系统，支持“四遥”功能；并具备报警功能、配备报警接口，在故障时发出报警信号。1.2开关站主体技术参数及要求欧式开关站本体技术参数项目单位技术参数要求额定电压Un高压主回路kV12低压主回路0.4热稳定电流高压主回路kA25低压主回路动稳定电流高压主回路kA63低压主回路kAImin工频耐压高压主回路kV42（开关）、35（变压器）低压主回路kV2.5辅助回路kV2箱壳级别IOK雷电冲击耐压kV75防护等级不低于IP33噪声水平dB4
9、5dB箱体应有足够的机械强度，在起吊、运输和安装时不应变形或损伤，且在运行中不渗漏雨水。箱式变电站的高、低压室门应向外开，开启角度应大于90。，并设定位装置。门应有密封措施，并装有把手、暗门和能防雨、防堵、防锈的锁，门较链应采用内较链。门的设计尺寸应与所装用的设备尺寸相配合。箱式变电站结构应便于拆卸和更换设备元件，顶盖的倾斜度应不小于3。，箱体装饰应美观大方，与周围环境相协调。3.高压开关技术要求6kV系统采用单电源进线单母线接线方式，正常运行时四路进线和四路出线柜6kV电源带全部负荷。高压柜采用SVI3型柜体。3.1 主要电气技术参数表序号名称单位参数环网柜共用参数1额定电压kV122灭瓠室
10、类型真空3额定频率Hz504额定电流A6305温升试验aC1.IIr6额定工频Imin耐受电压（相对地）kV427额定雷电冲击耐受电压峰值（L250s）（相对地）kV758额定短路开断电流kA209额定短路关合电流kA5010额定短时耐受电流及持续时间kS20/411额定峰值耐受电流kA5012燃弧持续时间S0.30.513有功负载条件下开断次数次20014辅助和控制回路短时工频耐受电压kV215供电电源控制回路VDC48/220辅助回路VAC22016使用寿命年N2017设备尺寸单台环网柜整体尺寸（长X宽X高）nun400*780*1905(宽*深*高)18防护等级柜体外壳IP4X隔室间IP
11、2X19爬电距离瓷质材料（对地）min2216有机材料（对地）24020相间及相对地净距（带电体对门）mm2125(155)二断路器参数1型号SVI2-V2灭瓠室类型真空3额定电流6304主回路电阻3505额定工频Imin耐受电压断口kV48对地42额定雷电冲击耐受电压峰值（1.250s）断口kV85对地756额定短路开断电流交流分量有效值k20时间常数ms45开断次数次220(真空)30(SF6)首相开断系数1.57额定短路关合电流k508额定短时耐受电流/持续时间kA/S20/425/49额定峰值耐受电流k5010断路器开断时间IHS6011断路器合闸弹跳时间ms5000(SF6)1000
12、0(真空)16额定操作顺序0-0.3s-CO-180s-CO或017辅助和控制回路短时工频耐受电压kV218异相接地故障开断试验试验电流kA17.32试验电压kV1219容性电流开合试验（试验室）试验电流A电缆：10,试验电压kVL4X12第Cl级：Cl级C2级CC1：240,CC2：24C0;BC1：240,BC2：24XCOC2级：CC1：480,CC2：24X0和24XCO；BC1：240,BC2：80CO三负荷开关参数1额定电流A6302额定工频Imin耐受电压断口kV48对地42额定雷电冲击耐受电压峰值(1.2/50s)断口kV85对地753额定短时耐受电流及持续时间kA/S20/4
13、4额定峰值耐受电流kA505机械稳定性次5000(SF6)100OO(真空)6额定电缆充电开断电流ANlO7投切空载变压器电感电流A15四隔离开关参数(如果有)1额定电流6302主回路电阻3503额定工频Imin耐受电压断口kV48对地42额定雷电冲击耐受电压峰值(1.250s)断口kV85对地754额定短时耐受电流及持续时间kA/S20/45额定峰值耐受电流kA506机械稳定性次3000五接地开关参数1额定短时耐受电流及持续时间kA/S20/22额定峰值耐受电流kA503额定短路关合电流kA504额定短路关合电流次数次25机械稳定性次3000六电流互感器参数1型式或型号干式电磁式2绕组1额定电流比
