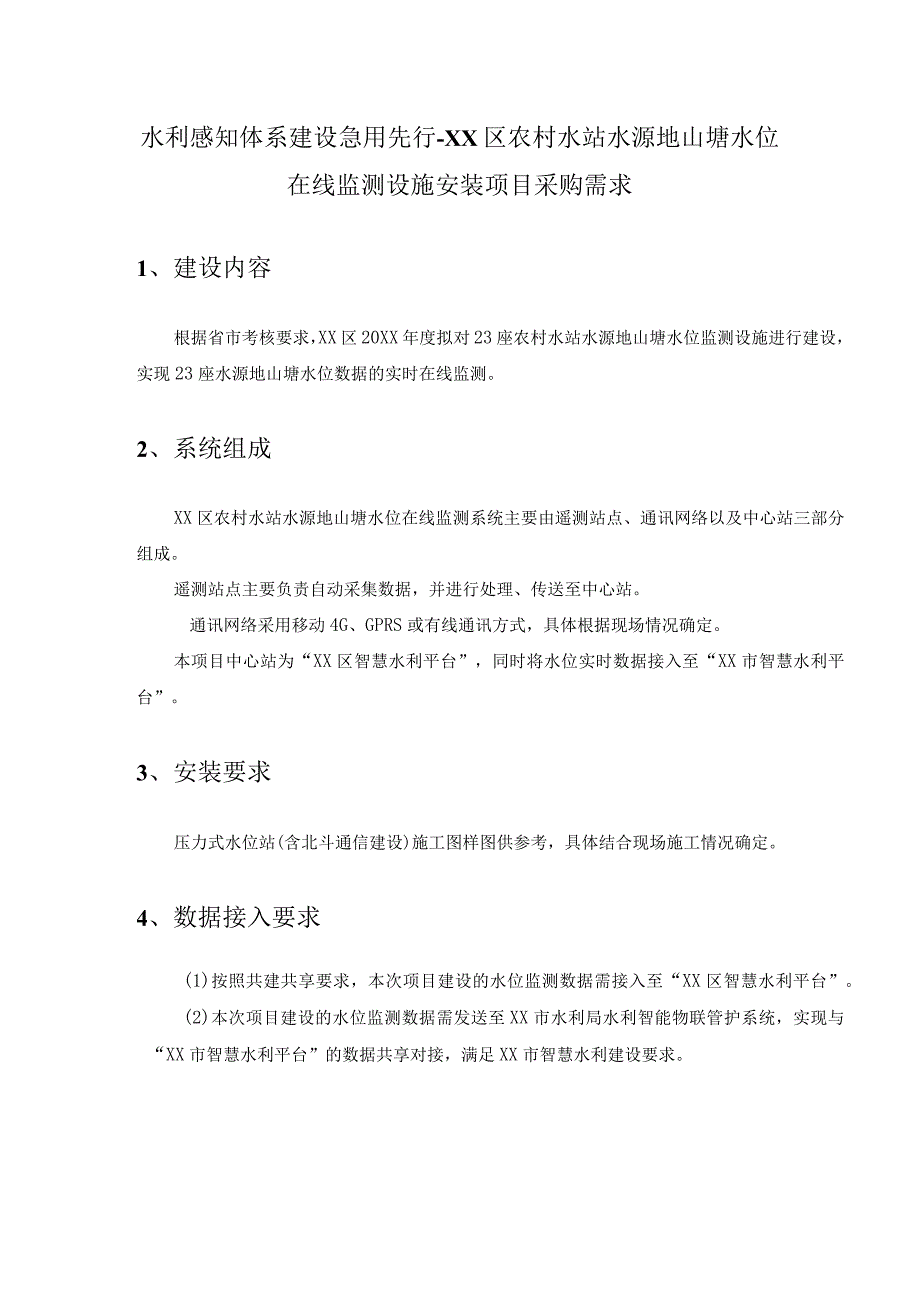

1、水利感知体系建设急用先行-XX区农村水站水源地山塘水位在线监测设施安装项目采购需求1、建设内容根据省市考核要求，XX区20XX年度拟对23座农村水站水源地山塘水位监测设施进行建设，实现23座水源地山塘水位数据的实时在线监测。2、系统组成XX区农村水站水源地山塘水位在线监测系统主要由遥测站点、通讯网络以及中心站三部分组成。遥测站点主要负责自动采集数据，并进行处理、传送至中心站。通讯网络采用移动4G、GPRS或有线通讯方式，具体根据现场情况确定。本项目中心站为“XX区智慧水利平台”，同时将水位实时数据接入至“XX市智慧水利平台”。3、安装要求压力式水位站(含北斗通信建设)施工图样图供参考，具体结合

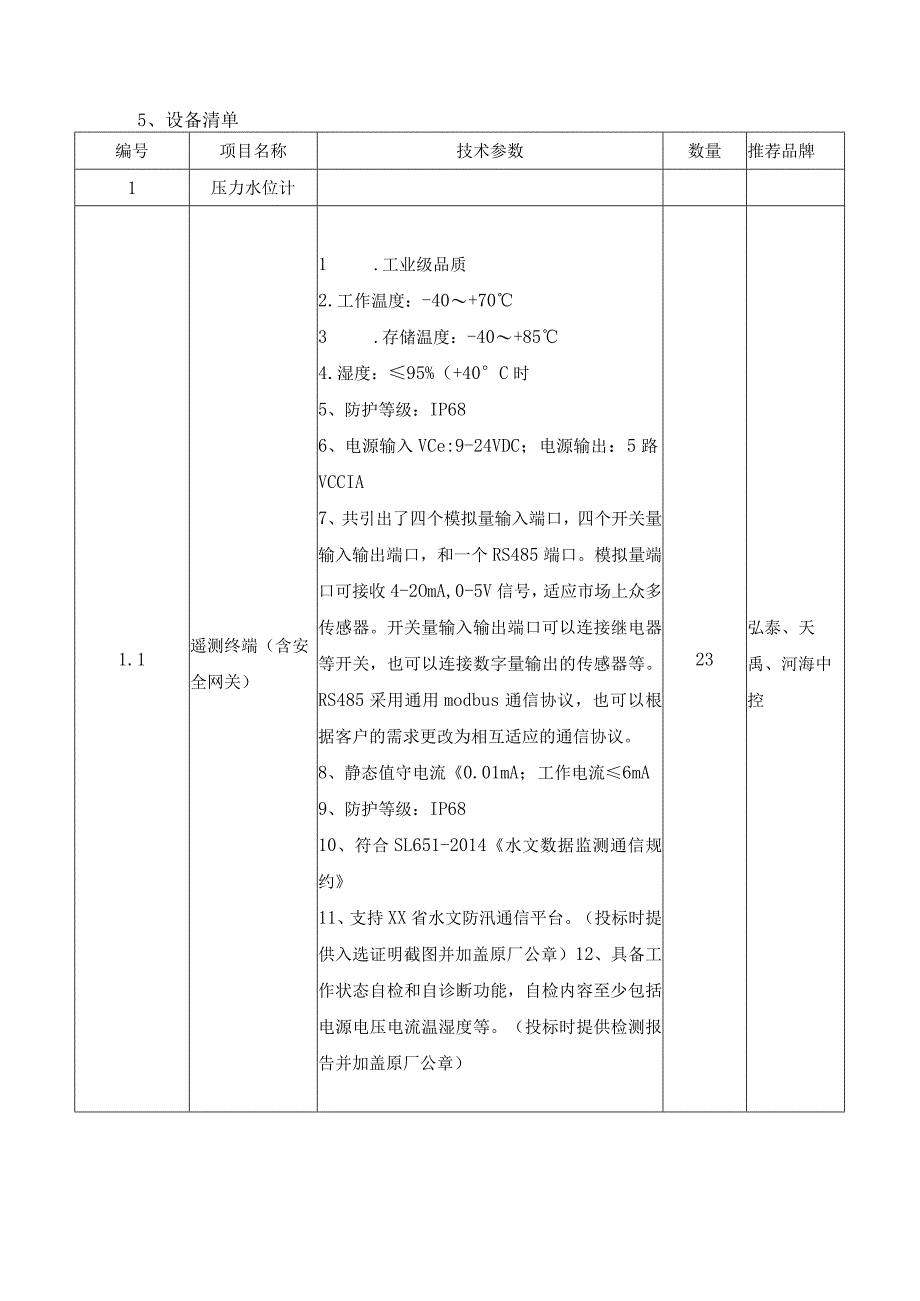

2、现场施工情况确定。4、数据接入要求(1)按照共建共享要求，本次项目建设的水位监测数据需接入至“XX区智慧水利平台”。(2)本次项目建设的水位监测数据需发送至XX市水利局水利智能物联管护系统，实现与“XX市智慧水利平台”的数据共享对接，满足XX市智慧水利建设要求。5、设备清单编号项目名称技术参数数量推荐品牌1压力水位计1.1遥测终端（含安全网关）1 .工业级品质2 .工作温度：-40+703 .存储温度：-40+854 .湿度：95%（+40C时5、防护等级：IP686、电源输入VCe:9-24VDC；电源输出：5路VCCIA7、共引出了四个模拟量输入端口，四个开关量输入输出端口，和一个RS48

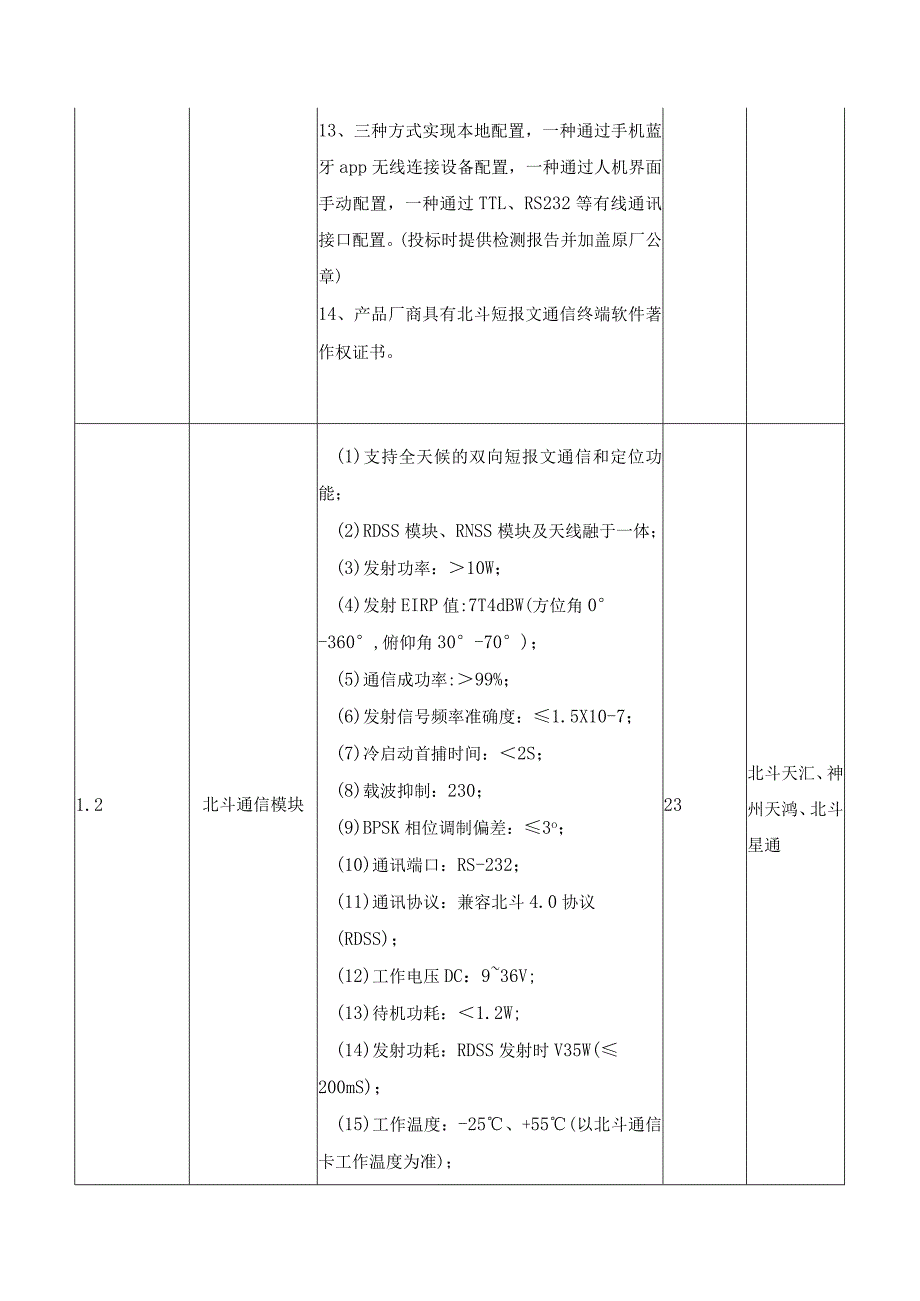

3、5端口。模拟量端口可接收4-2OmA,0-5V信号，适应市场上众多传感器。开关量输入输出端口可以连接继电器等开关，也可以连接数字量输出的传感器等。RS485采用通用modbus通信协议，也可以根据客户的需求更改为相互适应的通信协议。8、静态值守电流0.01mA；工作电流6mA9、防护等级：IP6810、符合SL651-2014水文数据监测通信规约11、支持XX省水文防汛通信平台。（投标时提供入选证明截图并加盖原厂公章）12、具备工作状态自检和自诊断功能，自检内容至少包括电源电压电流温湿度等。（投标时提供检测报告并加盖原厂公章）23弘泰、天禹、河海中控13、三种方式实现本地配置，一种通过手机蓝牙
4、app无线连接设备配置，一种通过人机界面手动配置，一种通过TTL、RS232等有线通讯接口配置。(投标时提供检测报告并加盖原厂公章)14、产品厂商具有北斗短报文通信终端软件著作权证书。1.2北斗通信模块(1)支持全天候的双向短报文通信和定位功能；(2)RDSS模块、RNSS模块及天线融于一体；(3)发射功率：10W；(4)发射EIRP值:7T4dBW(方位角0-360,俯仰角30-70)；(5)通信成功率:99%；(6)发射信号频率准确度：1.5X10-7；(7)冷启动首捕时间：2S；(8)载波抑制：230；(9)BPSK相位调制偏差：3o；(10)通讯端口：RS-232；(11)通讯协议：兼
5、容北斗4.0协议(RDSS)；(12)工作电压DC：936V;(13)待机功耗：1.2W;(14)发射功耗：RDSS发射时V35W(200mS)；(15)工作温度：-25、+55(以北斗通信卡工作温度为准)；23北斗天汇、神州天鸿、北斗星通(16)存储温度：-35+70；(17)湿热：能在为+45C,相对湿度为95%的环境下正常工作。(18)具备抑制功能、用户授权管理、身份认证、发射频度控制功能。(19)支持XX省水文防汛通讯平台。1.3压力式水位传感器(1) 量程：010mH2020OmH20(2) 精度：0.5%FS(3) 长期稳定性：V0.1%FS/年(0.2%FS/年，0.5%F.S/
6、年可选)(4)过载能力：5XFS(5)温度测量精度：0.2C(O70)(6)工作温度：7080C(7)满量程：V0.01%F.S/C(8)贮存温度：-40125C(9)供电电压：DC930V(典型24V)(10)电源保护：防反接、过电压保护(11)输出方式：RS485/M0DBUS-RTU协议(12)负载能力：128个变送器节点(13)测量介质：与不锈钢、氟橡胶相兼容(14)壳体材质：不锈钢316L(15)电缆材质：聚氯乙烯或聚氨脂(16)电缆规格：7.6mm,带导气孔屏蔽层，长度定制(17)防护等级：IP68(18)绝缘：100M50V(19)防爆型产品符合GB3836.4标准要23麦克、伟
7、思、北京金水求，取得了防爆合格证，防爆标志为EXiaIIBT6Ga（投标文件中需提供证书证明；通过SlL功能安全认证）1.4配套土建设施含不锈钢保护管施工、材料、安装等23配套1.5太阳能供电系统1、50W太阳能板;2、电瓶12V/65AH；含稳压器、电源控制器、接地等满足规范的全部工作内容；23定制1.6支架、线缆及附件配套，包含终端、水位计配套线缆及附件等23配套1.7设备安装套件1、包含不锈钢设备箱（460*300*620）、防雷模块、充放电控制器、空气开关等23配套1.8标识标牌1、标牌尺寸400mm500mmo一体式标牌，定制；2、标牌材质：采用1.2mm厚不锈钢板；制作工艺：亮边拉
8、丝不锈钢钛金蚀刻烤漆工艺。3、安装方式：用镀锌钢管立杆式安装与站点附近。23定制1.9高程测量水准点埋设及水准接测23定制1.10通信费含北斗通信费及4G通信费三年23移动、电信、联通1.11水尺及安装不锈钢水尺，相邻水尺衔接不小于0.1m,标明零点高程23定制1.12安装调试配套23定制1.13数据集成接入（1）按照共建共享要求，本次项目建设的水位监测数据需接入至“XX区智裁水利平台”。具有水利数据及服务中台系统计算机软件著作权登记证书。（2）本次项目建设的水位监测数据需发1定制开发送至XX市水利局水利智能物联管护系统，实现与“XX市智慧水利平台”的数据共享对接，满足XX市智慧水利建设要求。具有智慧水利大数据应用与服务平台计算机软件著作权登记证书。
