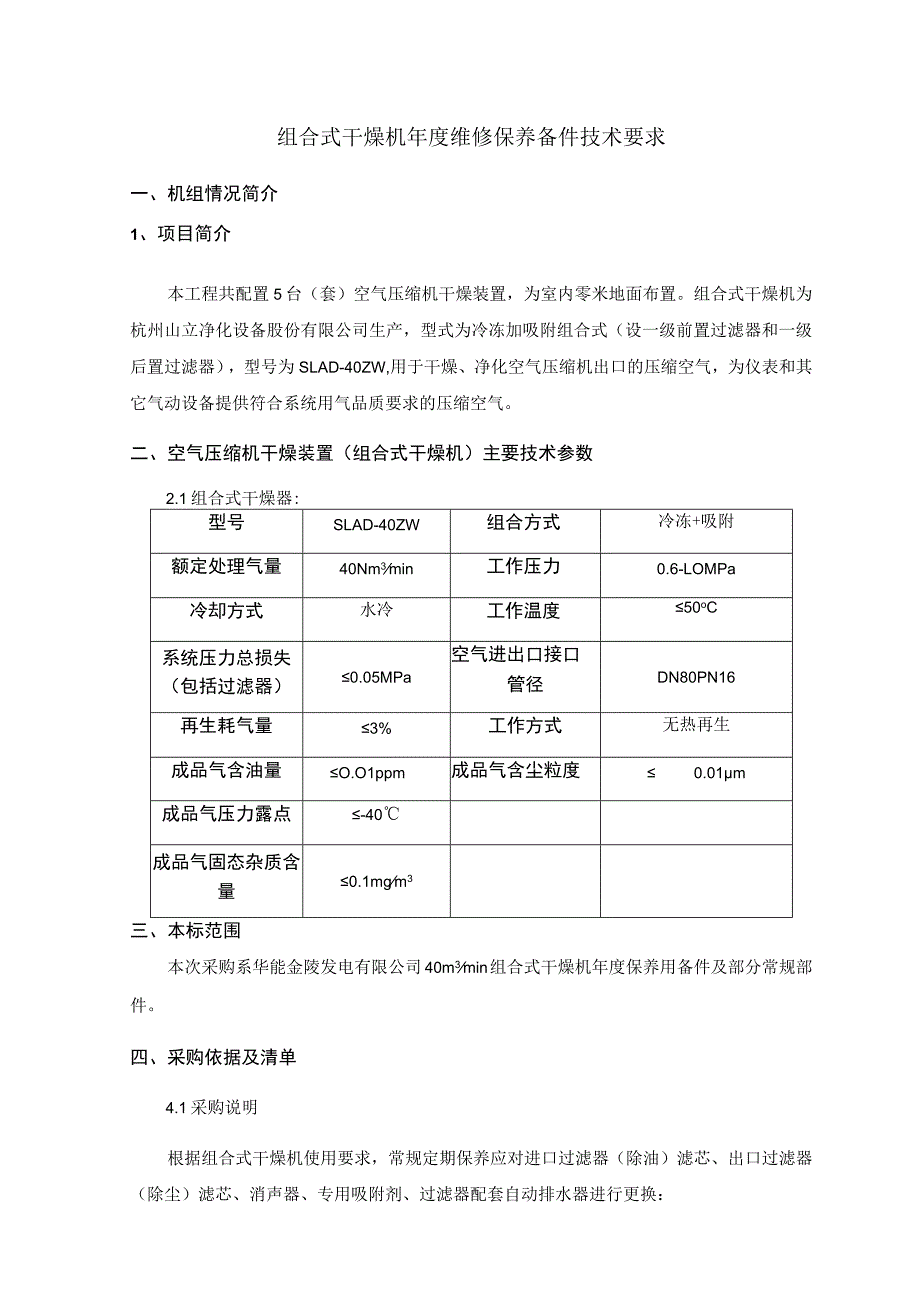

1、组合式干燥机年度维修保养备件技术要求一、机组情况简介1、项目简介本工程共配置5台(套)空气压缩机干燥装置,为室内零米地面布置。组合式干燥机为杭州山立净化设备股份有限公司生产,型式为冷冻加吸附组合式(设一级前置过滤器和一级后置过滤器),型号为SLAD-40ZW,用于干燥、净化空气压缩机出口的压缩空气,为仪表和其它气动设备提供符合系统用气品质要求的压缩空气。二、空气压缩机干燥装置(组合式干燥机)主要技术参数2.1组合式干燥器:型号SLAD-40ZW组合方式冷冻+吸附额定处理气量40Nm3min工作压力0.6-LOMPa冷却方式水冷工作温度50oC系统压力总损失(包括过滤器)0.05MPa空气进出口

2、接口管径DN80PN16再生耗气量3%工作方式无热再生成品气含油量O.O1ppm成品气含尘粒度0.01m成品气压力露点-40成品气固态杂质含量0.1mgm3三、本标范围本次采购系华能金陵发电有限公司40m3min组合式干燥机年度保养用备件及部分常规部件。四、采购依据及清单4.1采购说明根据组合式干燥机使用要求,常规定期保养应对进口过滤器(除油)滤芯、出口过滤器(除尘)滤芯、消声器、专用吸附剂、过滤器配套自动排水器进行更换:1、组合式干燥机入口前置(除油)过滤器主要作用为过滤压缩空气管道内颗粒,油和水等杂质,防止进入蒸发器从而造成蒸发器堵塞,设备压差变大,滤芯寿命为1年或8000小时;2、组合式

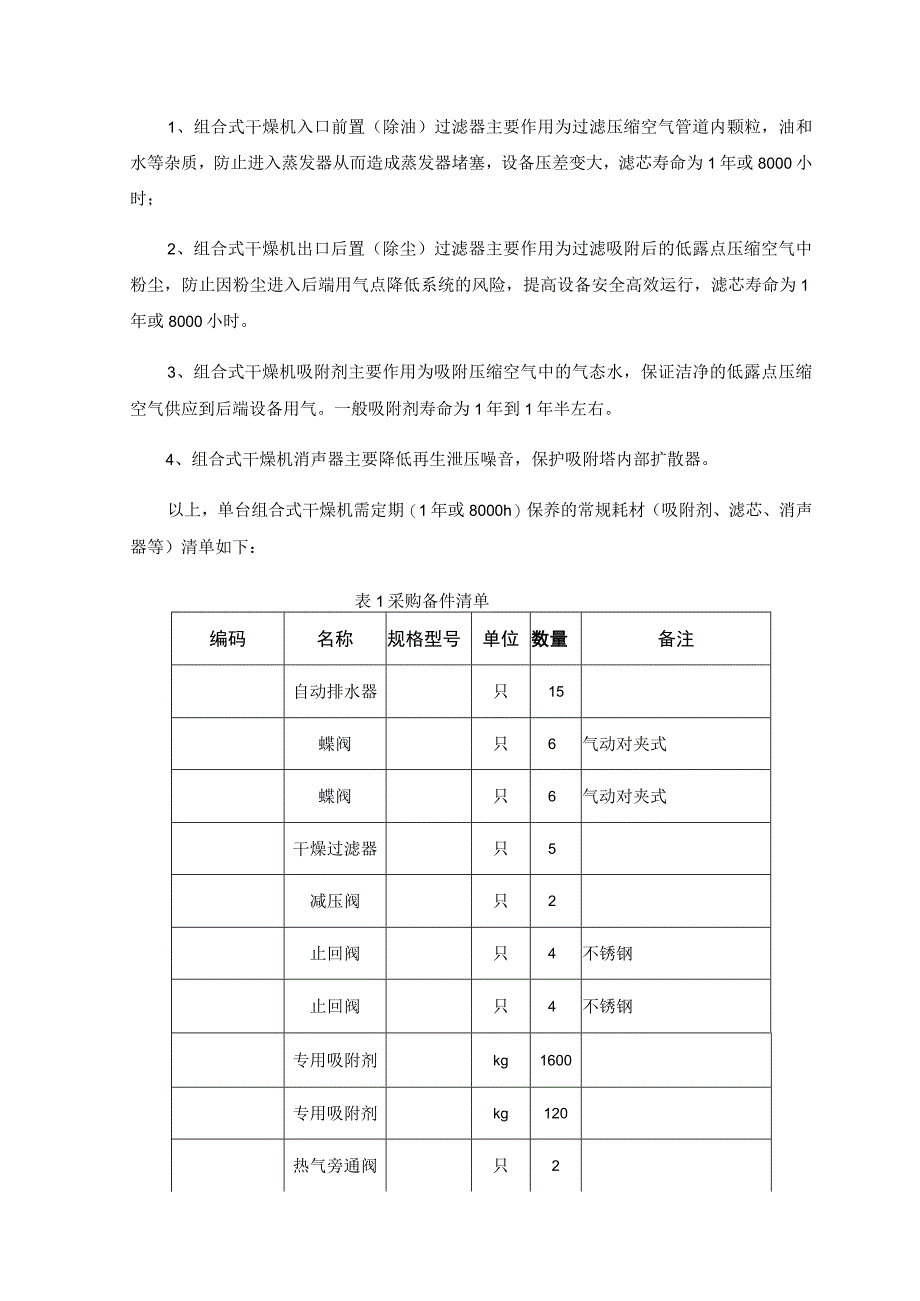

3、干燥机出口后置(除尘)过滤器主要作用为过滤吸附后的低露点压缩空气中粉尘,防止因粉尘进入后端用气点降低系统的风险,提高设备安全高效运行,滤芯寿命为1年或8000小时。3、组合式干燥机吸附剂主要作用为吸附压缩空气中的气态水,保证洁净的低露点压缩空气供应到后端设备用气。一般吸附剂寿命为1年到1年半左右。4、组合式干燥机消声器主要降低再生泄压噪音,保护吸附塔内部扩散器。以上,单台组合式干燥机需定期(1年或8000h)保养的常规耗材(吸附剂、滤芯、消声器等)清单如下:表1采购备件清单编码名称规格型号单位数量备注自动排水器只15蝶阀只6气动对夹式蝶阀只6气动对夹式干燥过滤器只5减压阀只2止回阀只4不锈钢止

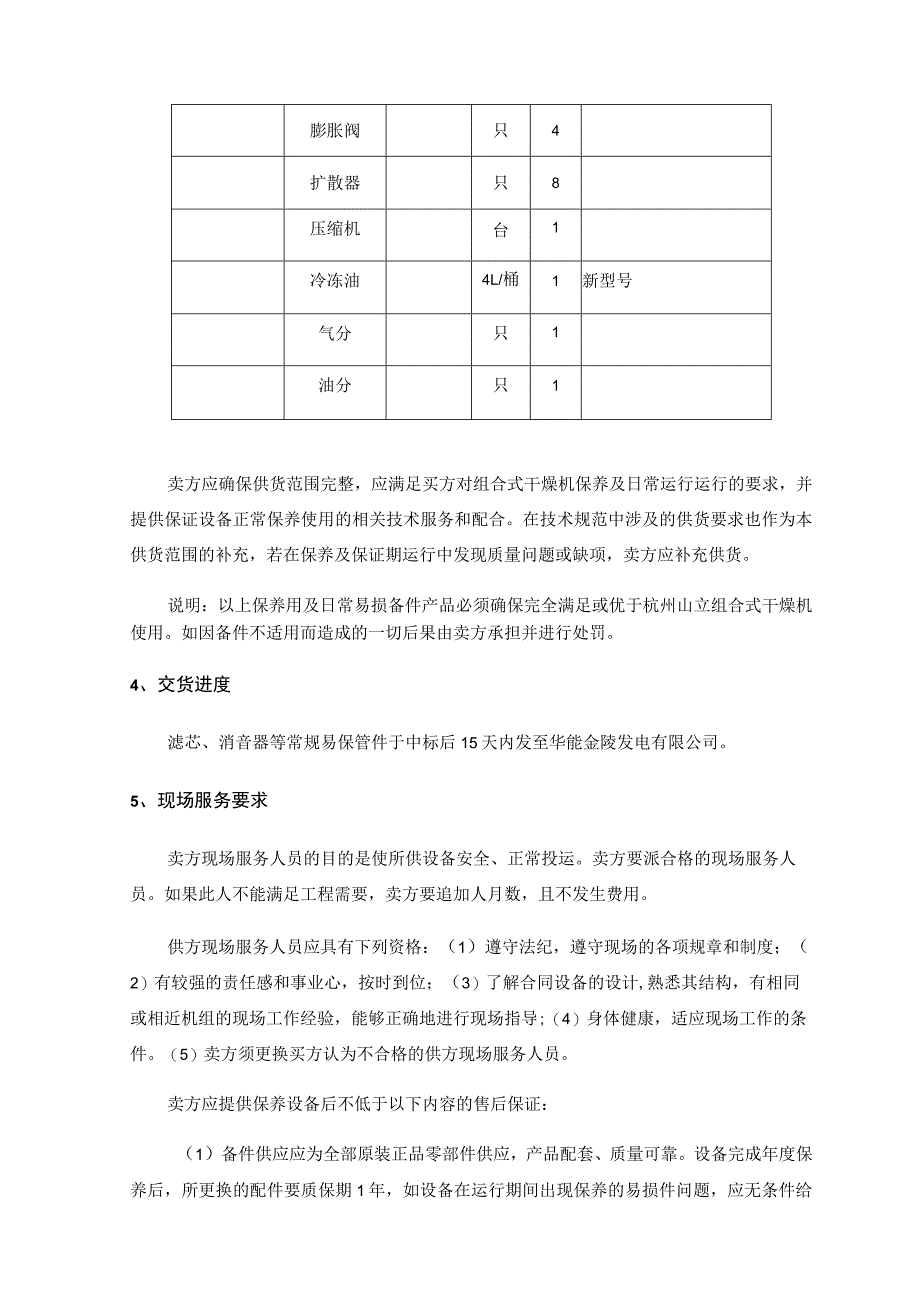

4、回阀只4不锈钢专用吸附剂kg1600专用吸附剂kg120热气旁通阀只2膨胀阀只4扩散器只8压缩机台1冷冻油4L/桶1新型号气分只1油分只1卖方应确保供货范围完整,应满足买方对组合式干燥机保养及日常运行运行的要求,并提供保证设备正常保养使用的相关技术服务和配合。在技术规范中涉及的供货要求也作为本供货范围的补充,若在保养及保证期运行中发现质量问题或缺项,卖方应补充供货。说明:以上保养用及日常易损备件产品必须确保完全满足或优于杭州山立组合式干燥机使用。如因备件不适用而造成的一切后果由卖方承担并进行处罚。4、交货进度滤芯、消音器等常规易保管件于中标后15天内发至华能金陵发电有限公司。5、现场服务要求卖

5、方现场服务人员的目的是使所供设备安全、正常投运。卖方要派合格的现场服务人员。如果此人不能满足工程需要,卖方要追加人月数,且不发生费用。供方现场服务人员应具有下列资格:(1)遵守法纪,遵守现场的各项规章和制度;(2)有较强的责任感和事业心,按时到位;(3)了解合同设备的设计,熟悉其结构,有相同或相近机组的现场工作经验,能够正确地进行现场指导;(4)身体健康,适应现场工作的条件。(5)卖方须更换买方认为不合格的供方现场服务人员。卖方应提供保养设备后不低于以下内容的售后保证:(1)备件供应应为全部原装正品零部件供应,产品配套、质量可靠。设备完成年度保养后,所更换的配件要质保期1年,如设备在运行期间出

6、现保养的易损件问题,应无条件给与免费更换;(2)卖方需提供组合式干燥机保养指导工作及其他力所能及的工作;(3)卖方要协助电站在冷干机保养前后分析组合式干燥机使用状态,给出缺陷原因并给出解决方案建议,确保每一台设备高效、低费用、无故障运行;(4)卖方指导保养工作完成后,应提供组合式干燥机现场设备维保总结和维保计划建议,做出设备运行状况评价;(5)卖方指导保养工作完成后应提供力所能及的咨询服务。吸附剂技术规范表品牌:性能技术参数序号参数值备注1分子式NaDA232Si24:FW2硅铝比SiQz2A233有效孔径约4A4外观米白色球状5粒径3-5mm6堆积密度0.66gmI7抗压破碎变异系数0.38抗压强度2150N/颗9静态水吸附221.5%10磨耗率0.1%11包装含水量1.5%
