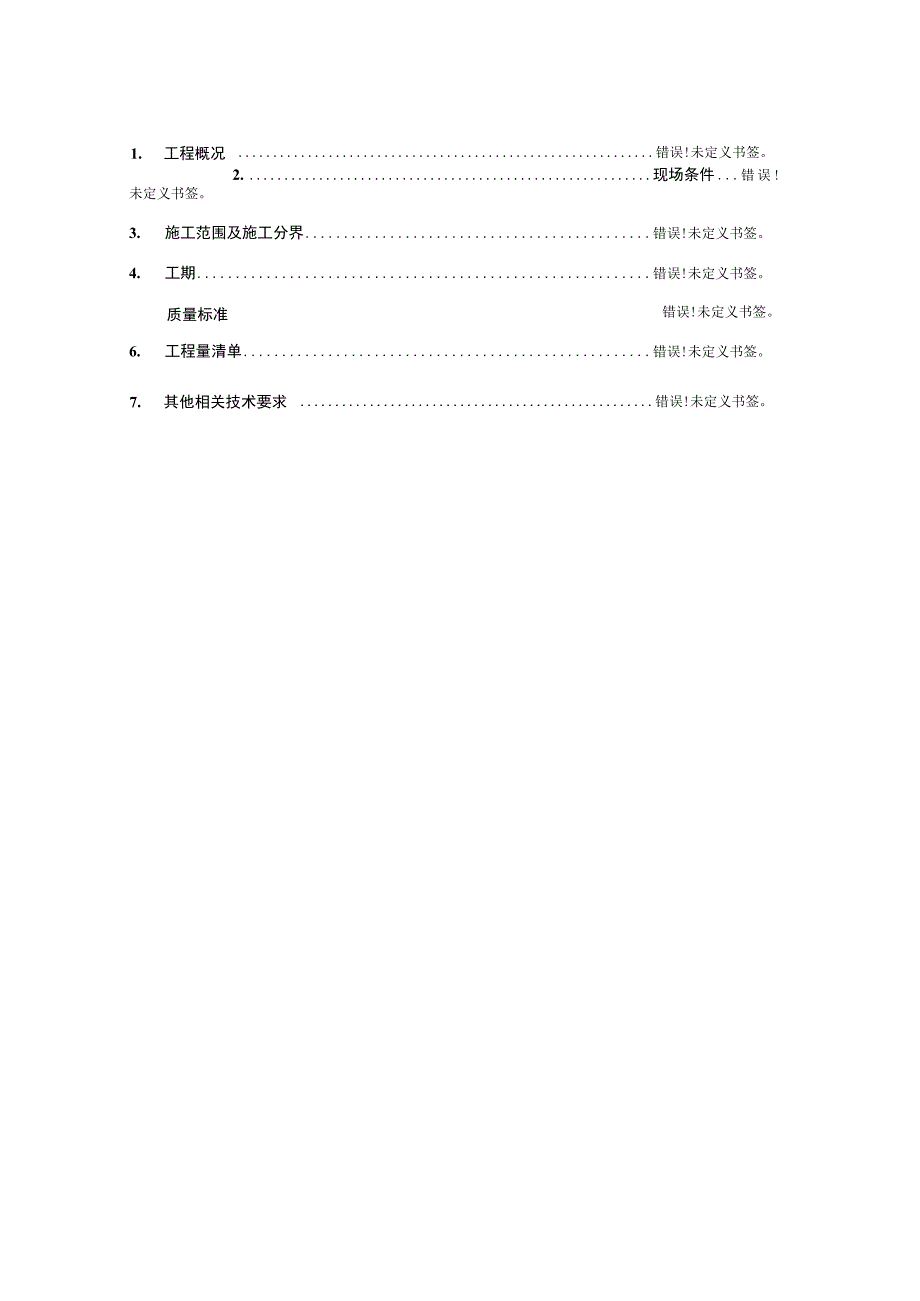

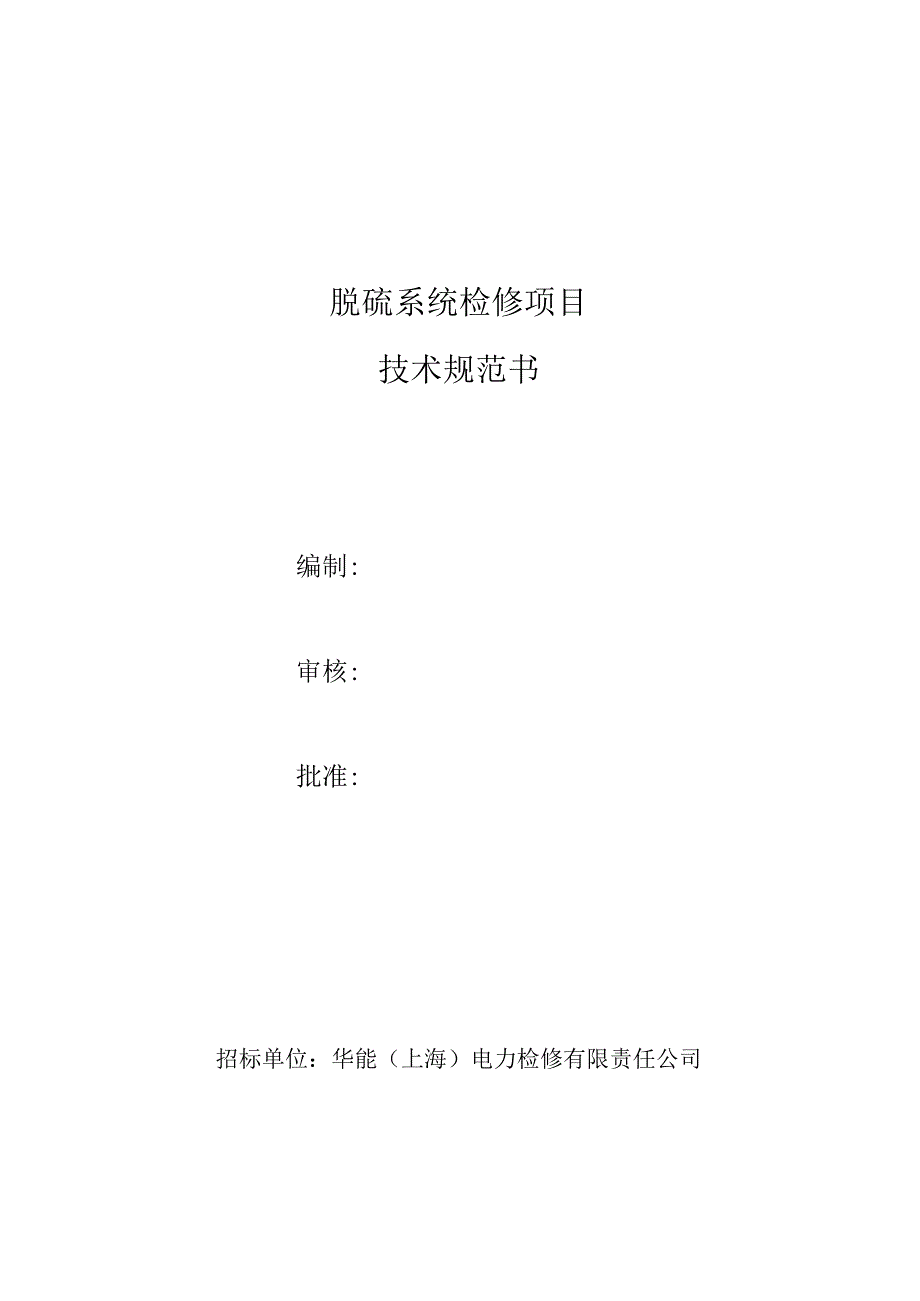

1、脱硫系统检修项目技术规范书编制:审核:批准:招标单位：华能（上海）电力检修有限责任公司2022年03月1.工程概况错误!未定义书签。2. 现场条件错误!未定义书签。3. 施工范围及施工分界错误!未定义书签。4. 工期错误!未定义书签。质量标准错误!未定义书签。6.工程量清单错误!未定义书签。7.其他相关技术要求错误!未定义书签。1 .工程概况1.1. 工程名称：1号机组C+级检修脱硫系统检修项目1.2. 工程地点：华能上海石洞口第二电厂1号机组炉侧区域1.3. 工程规模：机组C+级检修，本标段为脱硫系统项目检修2 .现场条件2. 1.投标方的生产、生活场所招标方尽量为投标方在办公及生产场所提供
2、方便，生活场所及食宿由投标方自行解决。2.2. 施工用地：1号机组炉侧区域2.3.施工水源、电源：2.3.1.施工电源：由业主提供，可就近引接，按规定使用2. 3.2.施工水源：由业主提供，可就近引接，按规定使用3. 4.施工通讯：由投标人自理。3.施工范围及施工分界招标方对施工范围及施工分界有最终解释权及决定权3. 1.施工范围：华能上海石洞口第二电厂#1机组脱硫系统项目检修及文明生产工作3. 2.施工分界：3.1.1. 该项目内检修工作所需、光谱分析确定材质、探伤等金属监督工作由投标方负责；脚手拆除与恢复、保温拆除与恢复由电厂负责；项目所涉及的起重及电焊配合工作、修复性金加工、厂内运输由投
3、标方负责。3. 2.2.凡属投标方承包的检修项目，所需其他专业进行的配合工作，根据项目确认归属。3. 2.3.投标方项目检修过程中遇到的土建工作（小型）由投标方自行解决，但必须事先征得招标方对口专业负责人同意，否则造成的一切后果投标方自负。3. 2.4.检修现场所需临时照明及工作电源接线由投标方自行解决。3. 2.5.投标方需配合完成招标方自行或委托第三方进行各项技术监督所需的各项配合工作。3. 2.6.投标方负责检修后设备的单体、整套启动及试运期间的配合，以及所有设备积存缺陷、机组启动阶段产生的缺陷、并网后168期间的缺陷（含本次检修中未检修设备的缺陷）处理；各项试验及技术监督项目的配合工作
4、。3. 2.7.投标方检修工作中应防止非检修设备和附件及厂房、地面等破坏、污损，采取必要的保护措施,保护所需的设施，围栏、地面防护设施、木板等由招标方提供。3. 2.8.项目内牵涉到不同专业之间的配合工作，由双方协调解决，投标方不得有异议或藉此要求额外费用。1.1.1. 2.9.投标方负责提供人工、检修常用工器具；量具及电动工器具由投标方负责或由招标方提供借用。检修过程中需用的消耗性材料由投标方负责，或由招标方负责购买、提供，投标方签字领用，费用从项目工程款中扣除。3.2.10. 检修过程中招标方有权根据现场检修情况临时增减项目，并依据相关合同条款进行费用结算。3.2.11. 如果投标方承包检
5、修项目涉及到的设备界面划分不明确的，由招标方另行界定。3. 2.12.所有列出项目的内容包括外部清理，外观（包括设备固定螺栓、设备连接法兰螺栓及支架紧固情况）检查、补漆（不影响整体美观时）、设备标识的完整、清晰。4. 2.13.所有工作描述具有全面检查、解体检查等内容的项目，都包括清理、调整、装复及缺陷处理等要求。5. 工期计划检修日期：2022年04月22日至2022年06月07日，具体时间以甲方通知为准。6. 质量标准5.1.工程执行的标准、规范、规程不限于此。5.2.所列标准若有新的标准则执行新标准，替代原有标准及其它相关标准。5.3.除所列国家及电力工业部颁发的规范、规程以外，检查验收
6、仍需遵照如下图纸、文件：经会审签证的施工图纸和设计文件；批准签证的设计变更；设备制造厂家提供的图纸和技术文件；(1)电力建设施工及验收技术规范(锅炉机组篇)DL5190-2-2012(2)电力建设施工及验收技术规范(管道篇)DL5190-5-2012(3)电力建设施工及验收技术规范(火力发电厂焊接篇)DL51908-2012(4)发电设备检修质量管理(5)电业安全工作规程(6)电力工业技术管理法规(7)火力发电厂焊接技术规程DL/T869-2012(8)电力建设施工质量验收及评价规程第2部分：锅炉机组DL/T5210.2-20125.4.招标方发电设备检修工艺卡5.5.业主方检修文件包6.工程
7、清单序设备名称项目名称备注158吸收塔石灰石浆液喷淋主管内外衬胶检查修理石灰石浆液喷淋支管检查修理石灰石浆液喷嘴检查清理修复吸收塔内部防腐层检查修理原烟道吸收塔入口修复氧化风减温水阀门管道检修氧化风管道检查或更换除雾器检查清理除雾器冲洗水管道、喷嘴检修池分离器检查除雾器冲洗水阀门检查或更换石灰石浆液管道阀门检修石灰石浆液调整门检查或更换石膏排出泵进出口管道、阀门检修石膏排出管检修石膏排出泵进口排污阀检修石膏排出管道检查或更换石膏排出泵冲洗水阀门检查或更换石膏排出泵冲洗水管道检修或更换除雾器冲洗水管道检查更换托盘拆装、大梁检查修补，托盘梁连通管检查，必要时更换搅拌器冲洗水管检查，必要时更换吸收塔
8、浆液循环管冲洗水管道阀门检修，必要时更换吸收塔浆液循环管道弯头拆装如需返厂，配合装卸车159吸收塔搅拌器1A检查消缺160吸收塔搅拌器1B检查消缺161吸收塔搅拌器1C检查消缺162吸收塔搅拌器1D检查消缺163吸收塔排水坑坑泵出口管道、阀门检查或更换坑泵冲洗水管道、阀门检修排水坑搅拌器解体检修坑泵解体检修坑泵入口搅拌喷嘴检查164石灰石、石膏浆液管道直管、弯头及大小头检查调换165工艺水箱工艺水泵出口阀门检查或更换工艺水泵AB解体检修除雾器冲洗水泵出口阀门检查或更换166除雾器冲洗水泵1A叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承
9、各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正167除雾器冲洗水泵1B叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正168工艺水管道、除雾器冲洗水管道检查、消缺或换新169石灰石浆液供给泵IA叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正出口阀门检查或更换进口排污阀检查或更换冲洗水管道、阀门检查或更换进出口膨胀节检查，必要时更换机封冲洗水管道
10、、阀门检查或更换机封冲洗水总管、阀门检查或更换170石灰石浆液供给泵IB叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正出口阀门检查或更换进口排污阀检查或更换冲洗水管道、阀门检查或更换进出口膨胀节检查，必要时更换机封冲洗水管道、阀门检查或更换171石灰石浆液供给泵IC叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正出口阀门检查或更换进口排污阀检查或更换冲洗水管道
11、、阀门检查或更换进出口膨胀节检查，必要时更换机封冲洗水管道、阀门检查或更换172石灰石浆液供给泵ID叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正出口阀门检查或更换进口排污阀检查或更换冲洗水管道、阀门检查或更换进出口膨胀节检查，必要时更换机封冲洗水管道、阀门检查或更换173石膏排出泵1A叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正进口阀门检查或更换出口阀门
12、检查或更换进口排污阀检查或更换进出口膨胀节检查，必要时更换机封冲洗水管道、阀门检查或更换174石膏排出泵1B叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正进口阀门检查或更换出口阀门检查或更换进口排污阀检查或更换进出口膨胀节检查，必要时更换机封冲洗水管道、阀门检查或更换175石膏排出泵1C叶轮检查清理，必要时换新泵壳检查清理机械密封检查清理，必要时换新轴承室解体，轴承检查清理，必要时换新轴承各部间隙检查更换所有密封件轴承室油换新联轴器拆装检查，中心校正进口阀门检查或更换出口阀门检查或更换进口排污阀检查或更换进出口膨胀节检查，必要时更换机封冲洗水管道、阀门检查或更换
