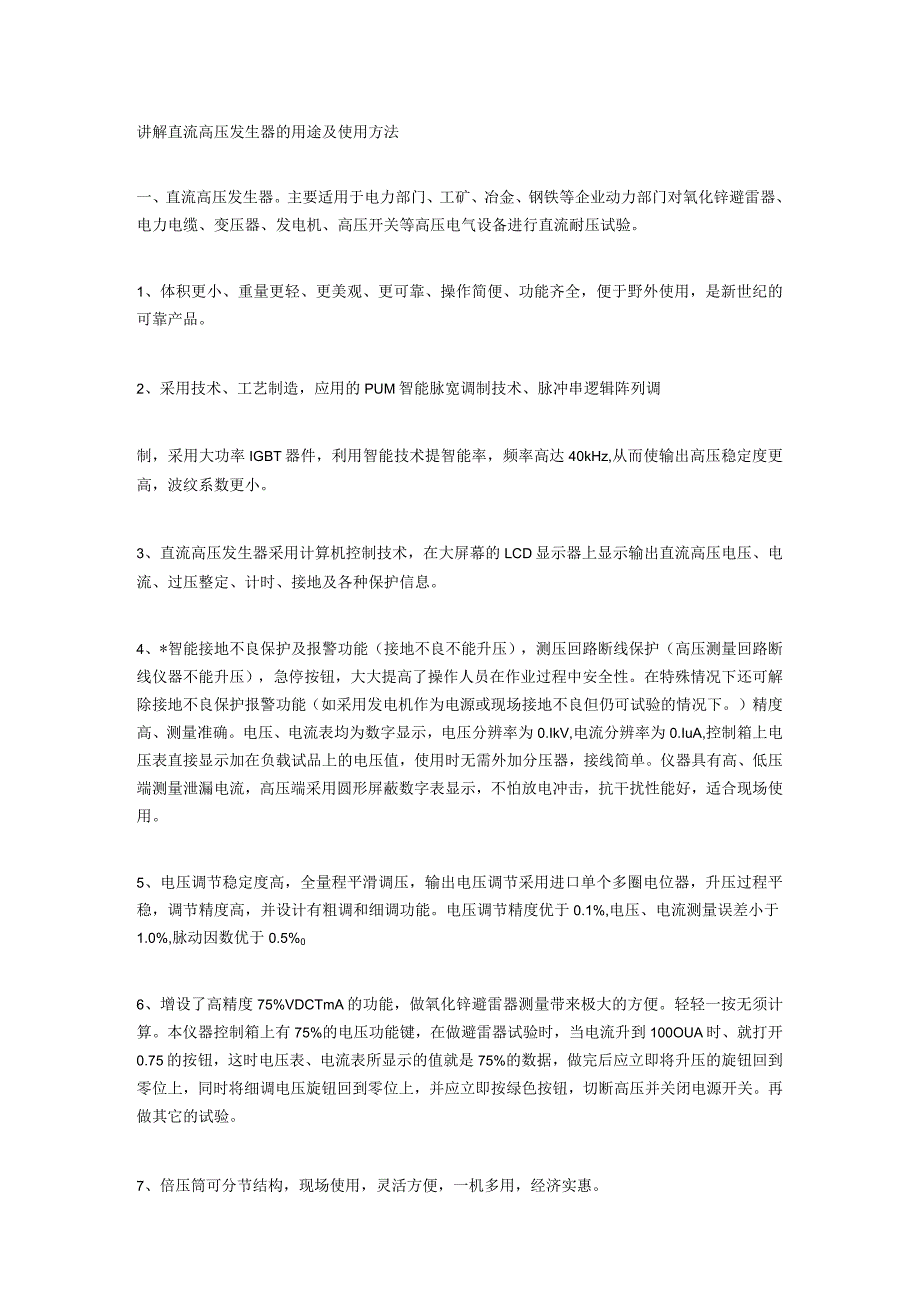

1、讲解直流高压发生器的用途及使用方法一、直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机、高压开关等高压电气设备进行直流耐压试验。1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪的可靠产品。2、采用技术、工艺制造，应用的PUM智能脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz,从而使输出高压稳定度更高，波纹系数更小。3、直流高压发生器采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。4、*智能接地
2、不良保护及报警功能（接地不良不能升压），测压回路断线保护（高压测量回路断线仪器不能升压），急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能（如采用发电机作为电源或现场接地不良但仍可试验的情况下。）精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.IkV,电流分辨率为0.IuA,控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调
3、节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%06、增设了高精度75%VDCTmA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到100OUA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。7、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。8、倍压筒体用德国技术研制；中频变压器经有关专家特殊设计

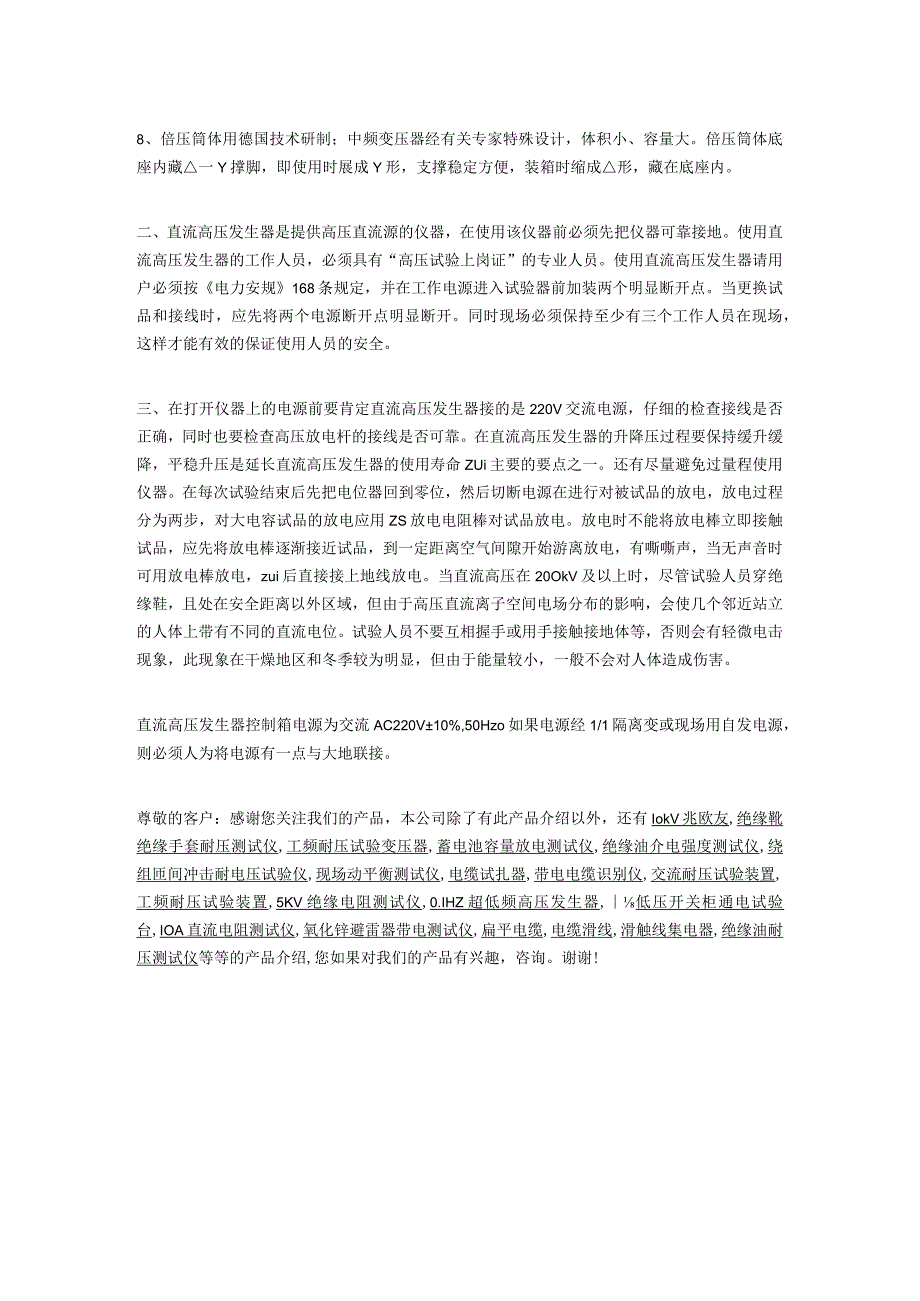

4、，体积小、容量大。倍压筒体底座内藏一Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成形，藏在底座内。二、直流高压发生器是提供高压直流源的仪器，在使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员，必须具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按电力安规168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。同时现场必须保持至少有三个工作人员在现场，这样才能有效的保证使用人员的安全。三、在打开仪器上的电源前要肯定直流高压发生器接的是220V交流电源，仔细的检查接线是否正确，同时也要检查高压放电杆的接线是否可靠。
5、在直流高压发生器的升降压过程要保持缓升缓降，平稳升压是延长直流高压发生器的使用寿命ZUi主要的要点之一。还有尽量避免过量程使用仪器。在每次试验结束后先把电位器回到零位，然后切断电源在进行对被试品的放电，放电过程分为两步，对大电容试品的放电应用ZS放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，zui后直接接上地线放电。当直流高压在20OkV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手
6、或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。直流高压发生器控制箱电源为交流AC220V10%,50Hzo如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有IokV兆欧友,绝缘靴绝缘手套耐压测试仪,工频耐压试验变压器,蓄电池容量放电测试仪,绝缘油介电强度测试仪,绕组匝间冲击耐电压试验仪,现场动平衡测试仪,电缆试扎器,带电电缆识别仪,交流耐压试验装置,工频耐压试验装置,5KV绝缘电阻测试仪,0.IHZ超低频高压发生器,低压开关柜通电试验台,IOA直流电阻测试仪,氧化锌避雷器带电测试仪,扁平电缆,电缆滑线,滑触线集电器,绝缘油耐压测试仪等等的产品介绍,您如果对我们的产品有兴趣，咨询。谢谢!
