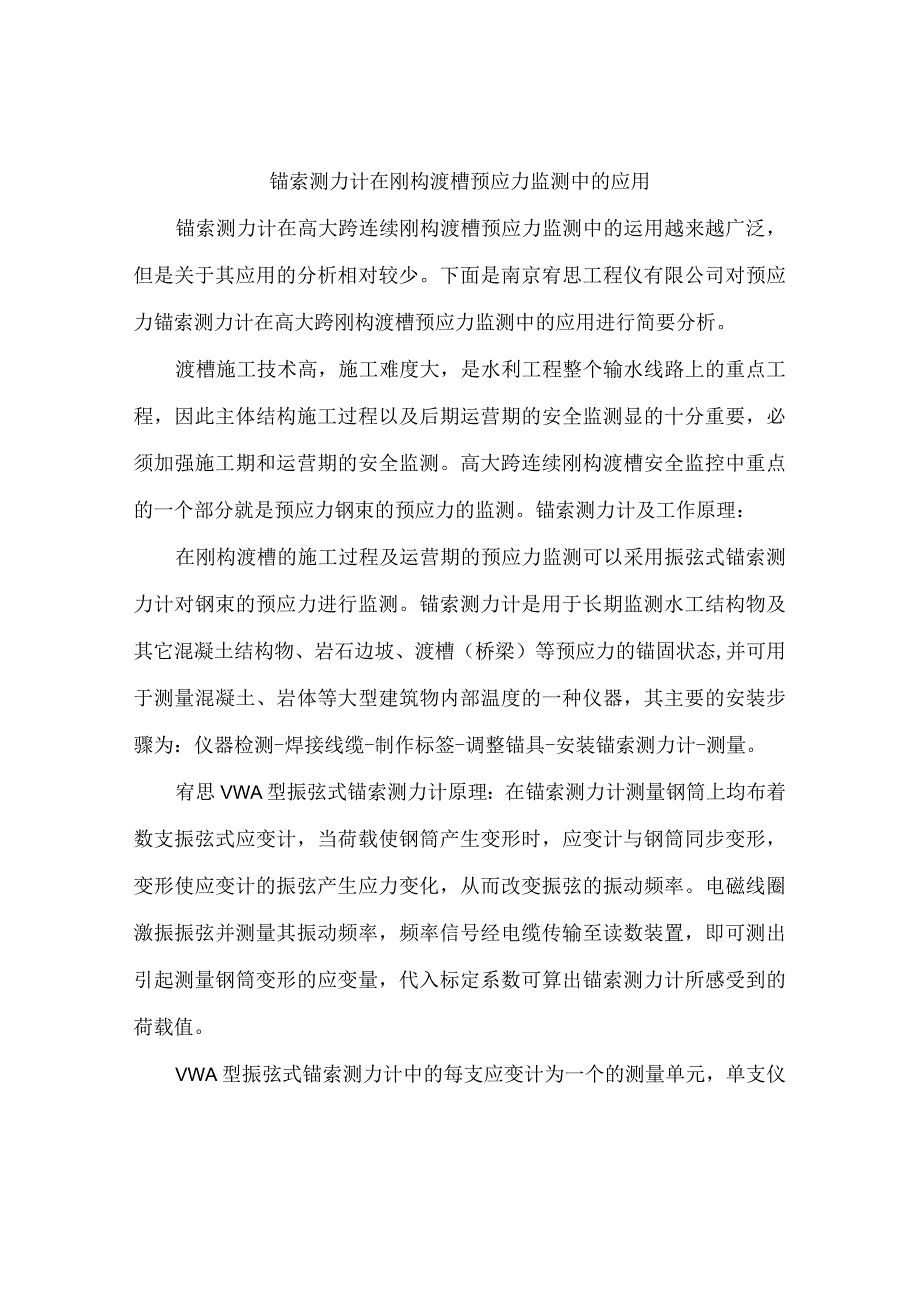

锚索测力计在刚构渡槽预应力监测中的应用.docx_第1页
第1页 / 共3页

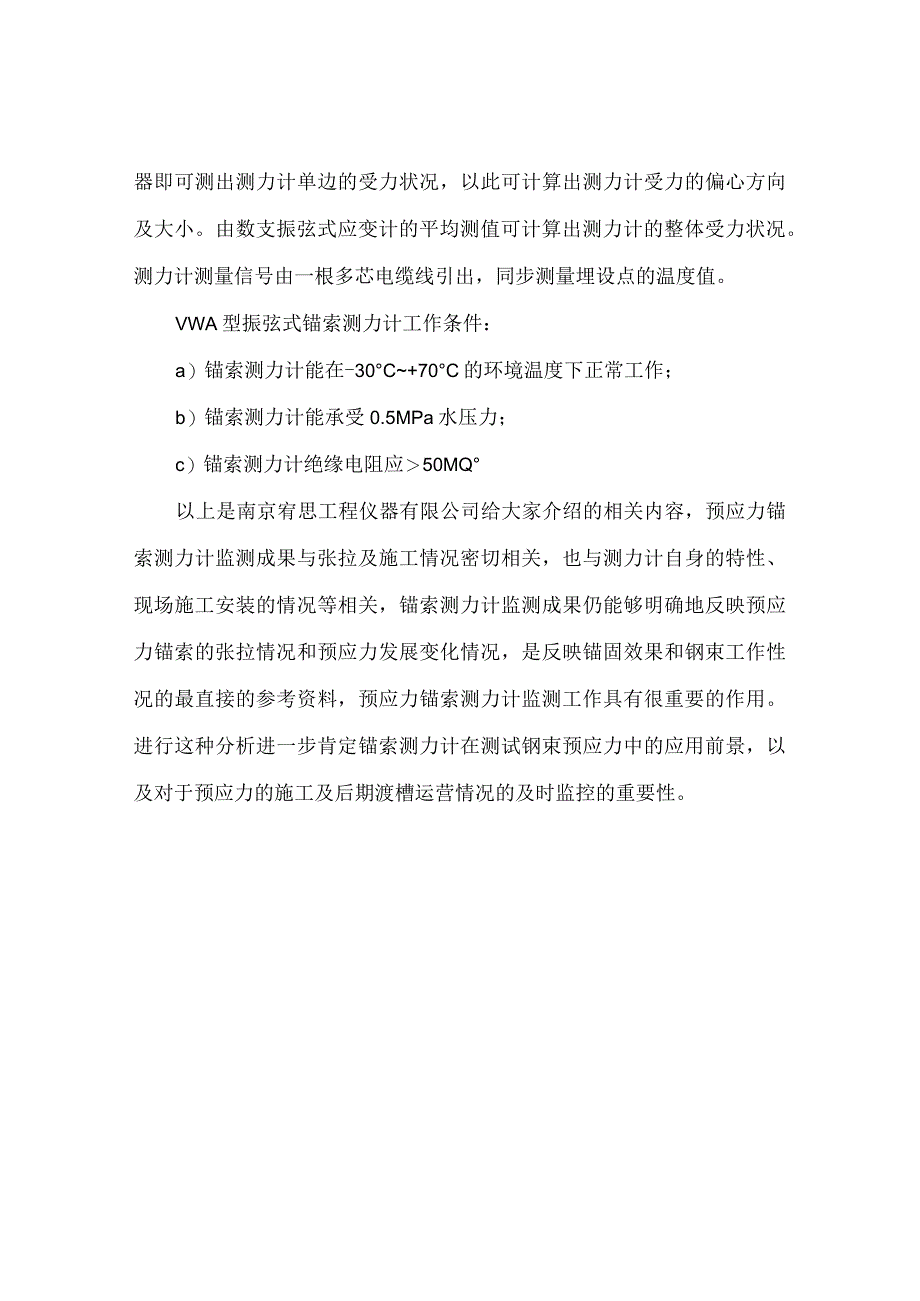

锚索测力计在刚构渡槽预应力监测中的应用.docx_第2页
第2页 / 共3页

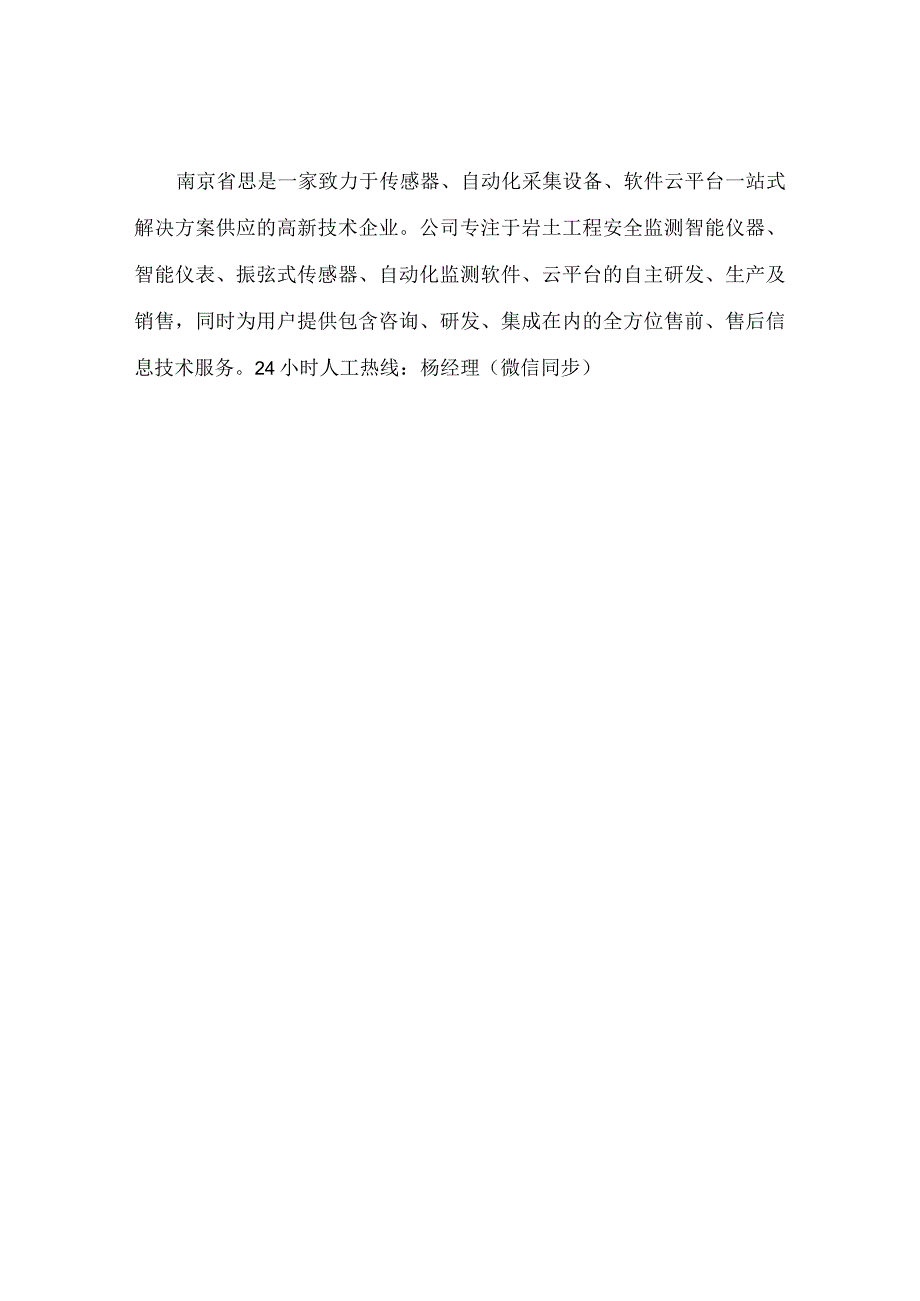

锚索测力计在刚构渡槽预应力监测中的应用.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《锚索测力计在刚构渡槽预应力监测中的应用.docx》由会员分享,可在线阅读,更多相关《锚索测力计在刚构渡槽预应力监测中的应用.docx(3页珍藏版)》请在第壹文秘上搜索。

1、锚索测力计在刚构渡槽预应力监测中的应用锚索测力计在高大跨连续刚构渡槽预应力监测中的运用越来越广泛,但是关于其应用的分析相对较少。下面是南京宥思工程仪有限公司对预应力锚索测力计在高大跨刚构渡槽预应力监测中的应用进行简要分析。渡槽施工技术高,施工难度大,是水利工程整个输水线路上的重点工程,因此主体结构施工过程以及后期运营期的安全监测显的十分重要,必须加强施工期和运营期的安全监测。高大跨连续刚构渡槽安全监控中重点的一个部分就是预应力钢束的预应力的监测。锚索测力计及工作原理:在刚构渡槽的施工过程及运营期的预应力监测可以采用振弦式锚索测力计对钢束的预应力进行监测。锚索测力计是用于长期监测水工结构物及其它

2、混凝土结构物、岩石边坡、渡槽(桥梁)等预应力的锚固状态,并可用于测量混凝土、岩体等大型建筑物内部温度的一种仪器,其主要的安装步骤为:仪器检测-焊接线缆-制作标签-调整锚具-安装锚索测力计-测量。宥思VWA型振弦式锚索测力计原理:在锚索测力计测量钢筒上均布着数支振弦式应变计,当荷载使钢筒产生变形时,应变计与钢筒同步变形,变形使应变计的振弦产生应力变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出引起测量钢筒变形的应变量,代入标定系数可算出锚索测力计所感受到的荷载值。VWA型振弦式锚索测力计中的每支应变计为一个的测量单元,单支仪器即可测出测力计单

3、边的受力状况,以此可计算出测力计受力的偏心方向及大小。由数支振弦式应变计的平均测值可计算出测力计的整体受力状况。测力计测量信号由一根多芯电缆线引出,同步测量埋设点的温度值。VWA型振弦式锚索测力计工作条件:a)锚索测力计能在-30C+70C的环境温度下正常工作;b)锚索测力计能承受0.5MPa水压力;c)锚索测力计绝缘电阻应50MQ以上是南京宥思工程仪器有限公司给大家介绍的相关内容,预应力锚索测力计监测成果与张拉及施工情况密切相关,也与测力计自身的特性、现场施工安装的情况等相关,锚索测力计监测成果仍能够明确地反映预应力锚索的张拉情况和预应力发展变化情况,是反映锚固效果和钢束工作性况的最直接的参考资料,预应力锚索测力计监测工作具有很重要的作用。进行这种分析进一步肯定锚索测力计在测试钢束预应力中的应用前景,以及对于预应力的施工及后期渡槽运营情况的及时监控的重要性。南京省思是一家致力于传感器、自动化采集设备、软件云平台一站式解决方案供应的高新技术企业。公司专注于岩土工程安全监测智能仪器、智能仪表、振弦式传感器、自动化监测软件、云平台的自主研发、生产及销售,同时为用户提供包含咨询、研发、集成在内的全方位售前、售后信息技术服务。24小时人工热线:杨经理(微信同步)
