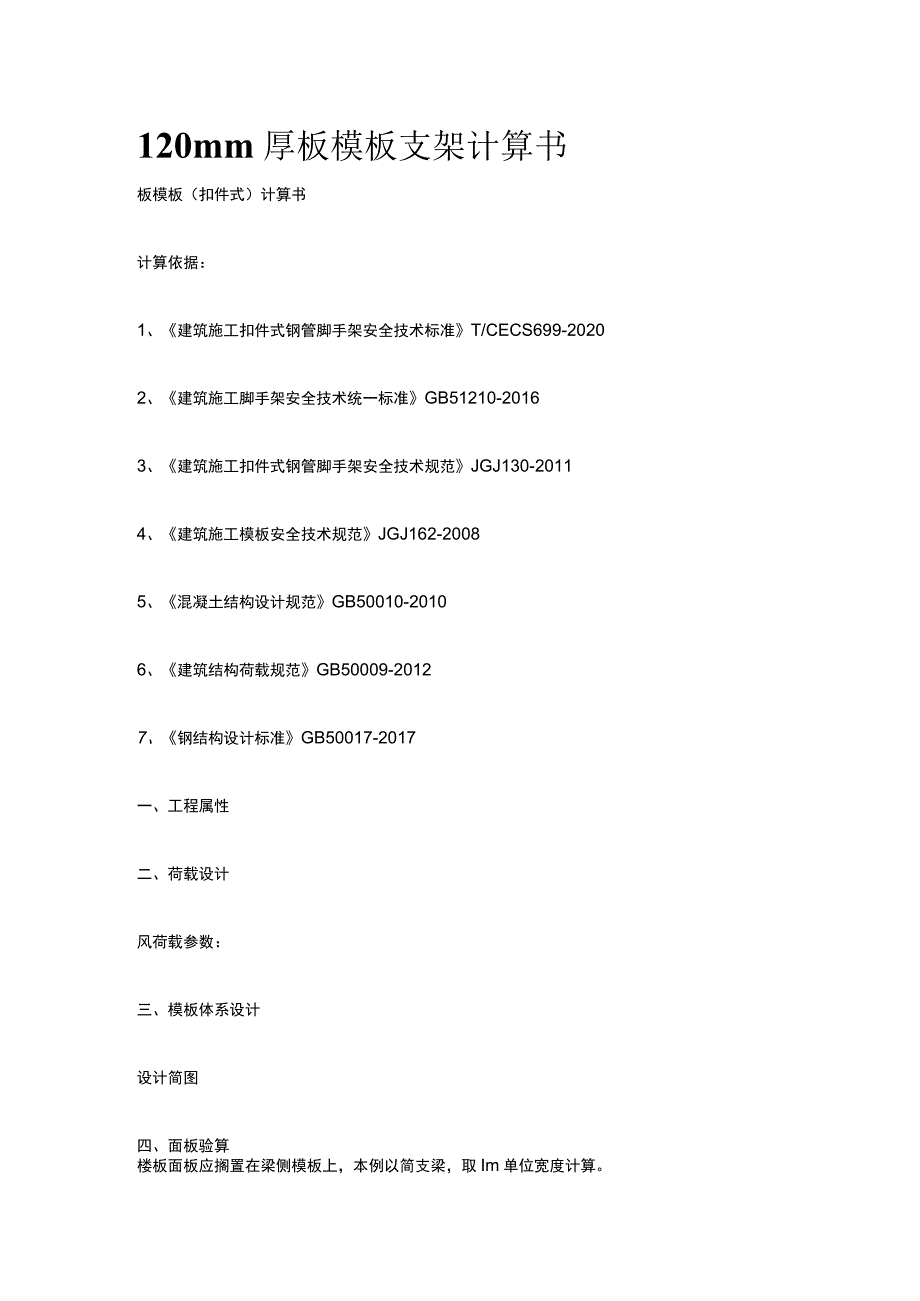

1、120mm厚板模板支架计算书板模板（扣件式）计算书计算依据：1、建筑施工扣件式钢管脚手架安全技术标准T/CECS699-20202、建筑施工脚手架安全技术统一标准GB51210-20163、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114、建筑施工模板安全技术规范JGJ162-20085、混凝土结构设计规范GB50010-20106、建筑结构荷载规范GB50009-20127、钢结构设计标准GB50017-2017一、工程属性二、荷载设计风荷载参数：三、模板体系设计设计简图四、面板验算楼板面板应搁置在梁侧模板上，本例以简支梁，取Im单位宽度计算。W=bh26=100O1515/6=

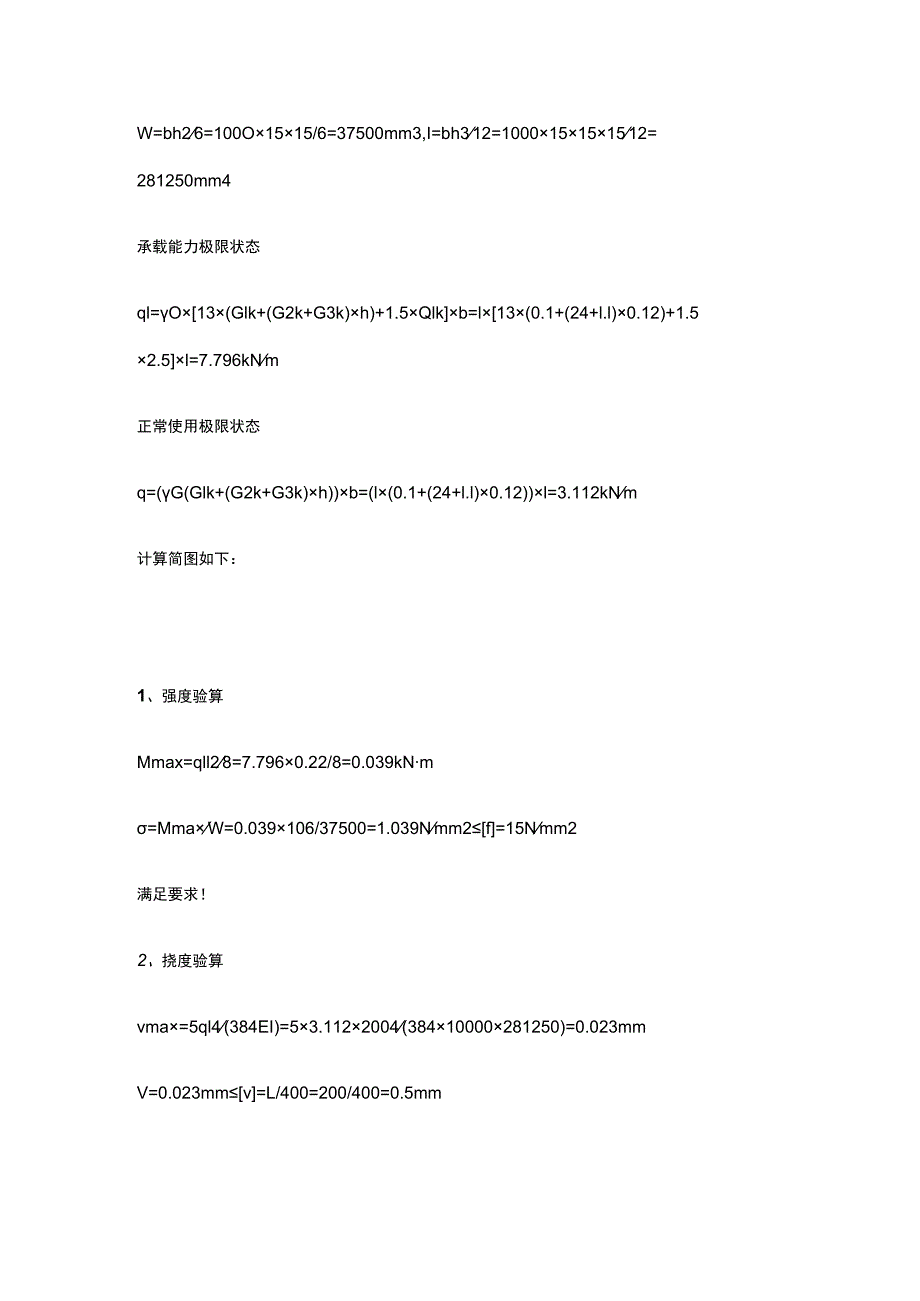

2、37500mm3,I=bh312=100015151512=281250mm4承载能力极限状态ql=O13(Glk+(G2k+G3k)h)+1.5Qlkb=l13(0.1+(24+l.l)0.12)+1.52.5l=7.796kNm正常使用极限状态q=(G(Glk+(G2k+G3k)h)b=(l(0.1+(24+l.l)0.12)l=3.112kNm计算简图如下：1、强度验算Mmax=qll28=7.7960.22/8=0.039kNm=MmaW=0.039106/37500=1.039Nmm2f=15Nmm2满足要求！2、挠度验算vma=5ql4(384EI)=53.1122004(3841

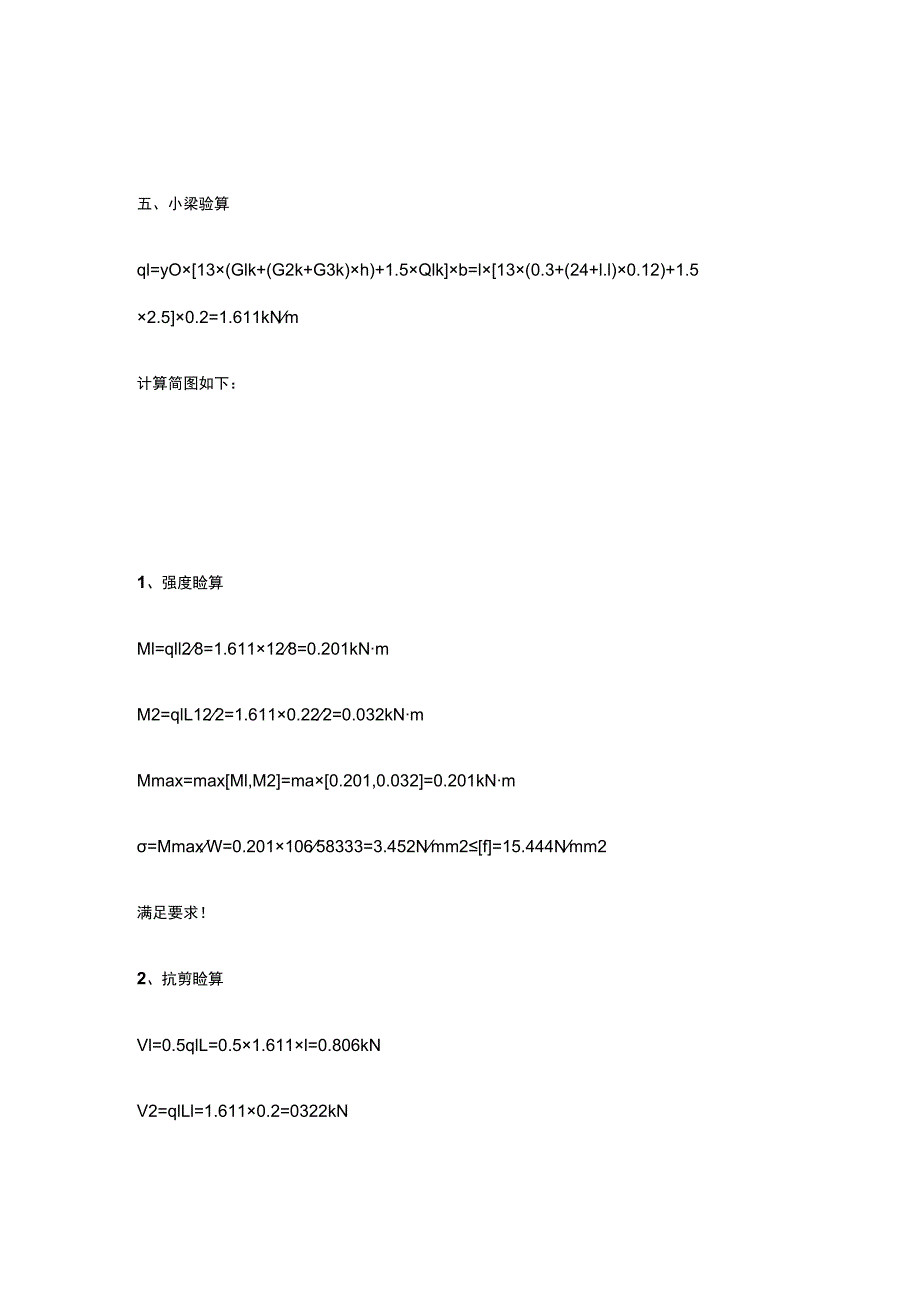

3、0000281250)=0.023mmV=0.023mmv=L/400=200/400=0.5mm五、小梁验算ql=yO13(Glk+(G2k+G3k)h)+1.5Qlkb=l13(0.3+(24+l.l)0.12)+1.52.50.2=1.611kNm计算简图如下：1、强度睑算Ml=qll28=1.611128=0.201kNmM2=qlL122=1.6110.222=0.032kNmMmax=maxMl,M2=ma0.201,0.032=0.201kNm=MmaxW=0.20110658333=3.452Nmm2f=15.444Nmm2满足要求！2、抗剪睑算Vl=0.5qlL=0.51.6
4、11l=0.806kNV2=qlLl=1.6110.2=0322kNVmax=maVl,V2=max0.806,0.322=0.806kNmax=3Vmax(2bh0)=30.8061000(235100)=0.345Nmm2=1.782Nmm2满足要求！3、挠度验算q=(G(Glk+(G2k+G3k)h)b=(l(03+(24+l.l)0.12)0.2=0.662kNm挠度,跨中VmaX=5qL4(384EI)=50.66210004/(3849350X291.667104)=0316mmv=L/400=1000/400=2.5mm;悬臂端VmaX=qll4(8EI)=0.6622004/(
5、89350291.667X104)=0.005mmv=211/400=2200400=Imm满足要求！六、主梁验算1、小梁最大支座反力计算ql=O13(Glk+(G2k+G3k)h)+1.5Qlkb=l13(0.5+(24+l.l)0.12)+1.52.50.2=1.663kNmq2=(G(Glk+(G2k+G3k)h)b=(l(0.5+(24+l.l)0.12)0.2=0.702kNm承载能力极限状态按简支梁，Rmax=qlL=1.6631=1.663kN按简支梁悬臂梁，Rl=0.5qlL+qlll=0.51.663l+1.6630.2=1.164kNR=maRma,Rl=1.663kN;正
6、常使用极限状态按简支梁，Rma=q2L=0.7021=0.702kN按简支梁悬臂梁，Rl=0.5q2L+q2ll=0.50.702l0.7020.2=0.492kNR,=maR,ma,Rl=0.702kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kNm)=MmaW=0.7321064120=177.605Nmm2f=205Nmm2满足要求！3、抗剪验算主梁剪力图一(kN)max=2VmaxA=23.7251000384=19.402Nmm2=125Nmm2满足要求！4、挠度验算主梁变形图一(mm)跨中VmaX=O.797mmM=1000/400=2.5mm悬施殳VmaX=0.32
7、2mmv=2200/400=Imm满足要求！5、支座反力计算承载能力极限状态图一支三S力依次为Rl=6.253kN,R2=8.714kN,R3=8.714kN,R4=6.253kN七、扣件抗滑移验算按上节计算可知，扣件受力N=8.714kNRc=kcl2=ll2=12kN八、立杆验算1、长细比验算l0=kh=l2.0271500=3040.5mm入=l0i=3040.516=190.031N=210满足要求！2、立杆稳定性验算考虑风荷载：IO=kh=1.1552.O2715OO=3511.778mm入=IOi=3511.77816=219.486查表得，l=0.152Mwd=y0wQMwk=0
8、wQ(wklah210)=l0.61.5(0.017l1.5210)=0.003kNmNd=MaRl,R2,R3,R4+lGqH=Ma6.253,8.714,8714,6.253+l130.154.2=9.533kNfd=Nd(lA)+Mwd/W=9.533103/(0.152384)+0.0031064120=164.162Nmm2f=205Nmm2九、高宽比验算建筑施工扣件式钢管脚手架安全技术标准T/CECS699-2020第6.8.7条，脚手架的高宽比不宜大于3,当高宽比大于2时，应在架体的外侧四周和内部设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。HB=
9、4.215.7=0.2682满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:qwk=IaX3fk=1X0.242=0.242kNm:风荷载作用在支架外侧模板上产生的水平力标准值：Fwk=laHmmk=l0.10.159=0.016kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值MTk:MTk=0.5H2qwk+HFwk=0.5x4.22x0.242+4.2x0.016=2.201kN.m参考建筑施工扣件式钢管脚手架安全技术标准T/CECS699-2020,第5.3.13条B2la(gkl+gk2)+2Gjkbj3yOMTkgkl均匀分布的架体面荷载自重标准值kNm2gk2均匀分布的架
10、体上部的模板等物料面荷载自重标准值kNm2Gjk支撑脚手架计算单元上集中堆放的物料自重标准值kNbj支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2la(gkl+gk2)+2Gjkbj=B2laqH(lalb)+Glk+2GjkB2=15.72l0.154.2(ll)+0.5+2l15.72=294.234kN.m30MTk=3l2.201=6.604kN.M满足要求！十一、立杆支承面承载力验算【本项简化计算了部分要点，建议采用“一般性楼盖验算”模块进行详细的楼板承载力复核计算】Fl=N=9.533kN1.受冲切承载力计算根据混凝土结构设计规范GB50010-2010第651条规定
11、，见下表可得：Bh=I,ft=0.829Nmm2,=l,h0=h-20=100mm,um=2(a+h0)+(b+h0)=800mmF=(0.7hft+0.25pc,m)umh0=(0.7l0.829+0.250)l8001001000=46.424kNFl=9.533kN满足要求！2、局部受压承载力计算根据混凝土结构设计规范GB50010-2010第6.6.1条规定，见下表可得:fc=8.294Nmm2,c=l,l=(AbAI)l2=(a+2b)(b+2b)(ab)l2=(300)X(300)/(100X100)1/2=3zAln=ab=10000mm2F=135clfcAln=135l38.294100001000=335.907kNFl=9.533kN满足要求！
