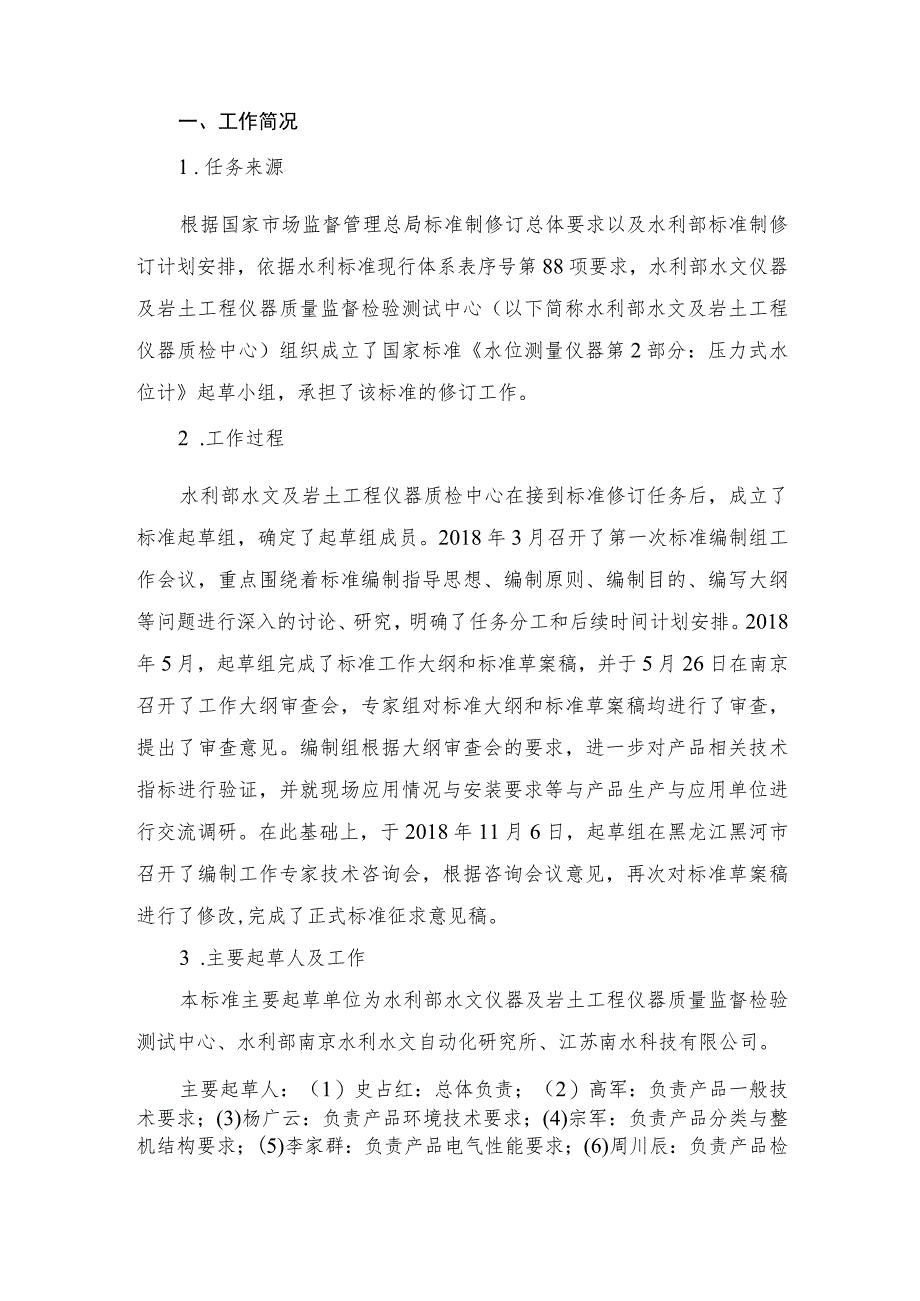

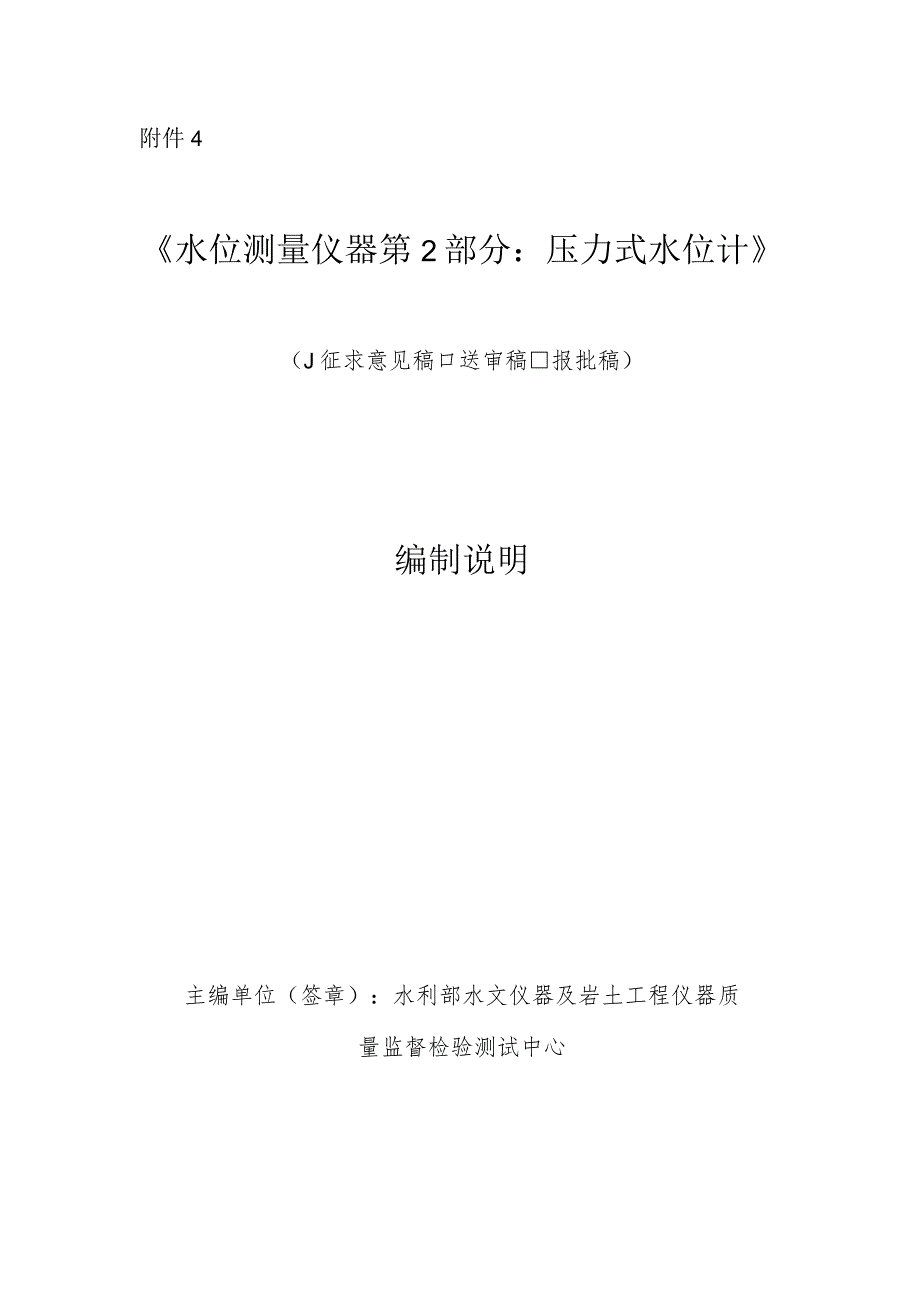

1、附件4水位测量仪器第2部分：压力式水位计（J征求意见稿口送审稿报批稿）编制说明主编单位（签章）：水利部水文仪器及岩土工程仪器质量监督检验测试中心一、工作简况1 .任务来源根据国家市场监督管理总局标准制修订总体要求以及水利部标准制修订计划安排，依据水利标准现行体系表序号第88项要求，水利部水文仪器及岩土工程仪器质量监督检验测试中心（以下简称水利部水文及岩土工程仪器质检中心）组织成立了国家标准水位测量仪器第2部分：压力式水位计起草小组，承担了该标准的修订工作。2 .工作过程水利部水文及岩土工程仪器质检中心在接到标准修订任务后，成立了标准起草组，确定了起草组成员。2018年3月召开了第一次标准编制组
2、工作会议，重点围绕着标准编制指导思想、编制原则、编制目的、编写大纲等问题进行深入的讨论、研究，明确了任务分工和后续时间计划安排。2018年5月，起草组完成了标准工作大纲和标准草案稿，并于5月26日在南京召开了工作大纲审查会，专家组对标准大纲和标准草案稿均进行了审查，提出了审查意见。编制组根据大纲审查会的要求，进一步对产品相关技术指标进行验证，并就现场应用情况与安装要求等与产品生产与应用单位进行交流调研。在此基础上，于2018年11月6日，起草组在黑龙江黑河市召开了编制工作专家技术咨询会，根据咨询会议意见，再次对标准草案稿进行了修改,完成了正式标准征求意见稿。3 .主要起草人及工作本标准主要起草

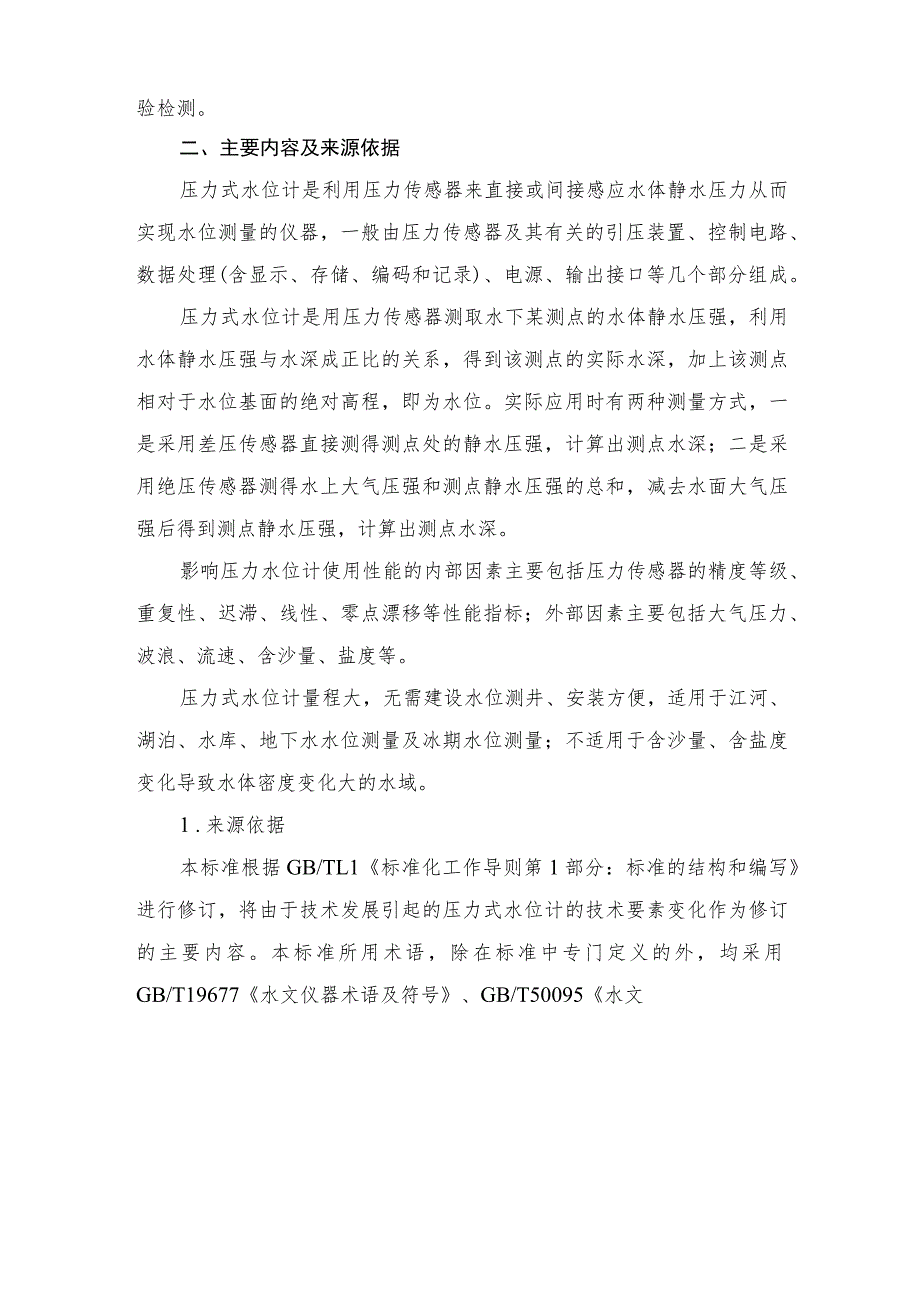

3、单位为水利部水文仪器及岩土工程仪器质量监督检验测试中心、水利部南京水利水文自动化研究所、江苏南水科技有限公司。主要起草人：（1）史占红：总体负责；（2）高军：负责产品一般技术要求；(3)杨广云：负责产品环境技术要求；(4)宗军：负责产品分类与整机结构要求；(5)李家群：负责产品电气性能要求；(6)周川辰：负责产品检验检测。二、主要内容及来源依据压力式水位计是利用压力传感器来直接或间接感应水体静水压力从而实现水位测量的仪器，一般由压力传感器及其有关的引压装置、控制电路、数据处理(含显示、存储、编码和记录)、电源、输出接口等几个部分组成。压力式水位计是用压力传感器测取水下某测点的水体静水压强，利用
4、水体静水压强与水深成正比的关系，得到该测点的实际水深，加上该测点相对于水位基面的绝对高程，即为水位。实际应用时有两种测量方式，一是采用差压传感器直接测得测点处的静水压强，计算出测点水深；二是采用绝压传感器测得水上大气压强和测点静水压强的总和，减去水面大气压强后得到测点静水压强，计算出测点水深。影响压力水位计使用性能的内部因素主要包括压力传感器的精度等级、重复性、迟滞、线性、零点漂移等性能指标；外部因素主要包括大气压力、波浪、流速、含沙量、盐度等。压力式水位计量程大，无需建设水位测井、安装方便，适用于江河、湖泊、水库、地下水水位测量及冰期水位测量；不适用于含沙量、含盐度变化导致水体密度变化大的水
5、域。1 .来源依据本标准根据GB/TL1标准化工作导则第1部分：标准的结构和编写进行修订，将由于技术发展引起的压力式水位计的技术要素变化作为修订的主要内容。本标准所用术语，除在标准中专门定义的外，均采用GB/T19677水文仪器术语及符号、GB/T50095水文基本术语和符号标准。本规范主要参照国际标准ISo4373-2008水文测验一水位测量仪器（Hydrometry一Waterlevelmeasuringdevices）和国家标准GB/T27993-2011水位测量仪器通用技术条件、规范行政文件地下水位监测仪器实验室检测及模拟野外比测方案。并结合我国压力式水位计的生产、使用现状进行修订，主
6、要的技术指标与国际标准和相关规程规范相一致。本标准依据的主要技术文件有：GB/T19677水文仪器术语及符号GB/T50095水文基本术语和符号标准GB/T27993-2011水位测量仪器通用技术条件GB/T15966-2017水文仪器基本参数及通用技术条件ISO4373-2008水文测验一水位测量仪器（HydrometryWaterlevelmeasuringdevices）2 .新旧内容比对与GB/T11828.22005相比,除编辑性修改外，其主要技术内容变化如下：在第3章中，增加了“投入式压力水位计”（见3.1.1）、“时间漂移”（见3.2）、“温度漂移”（见3.3）的术语定义；在第4
7、章中，对压力式水位计的产品分类（见2005版的4）进行了修订，并删除了“压力式水位计产品型号命名”（见4）；在第5章中，对测量范围（见2005版的5.1.1）、分辨力（见2005版的5.1.2）进行了修订（见5.3、5.4）；在第5章中，对准确度等级（见2005版的521）进行了修-在第5章中，对输出漂移的技术指标（见2005版的5.2.5）进行了修订（见5.7）；在第5章中，增加了数据传输的内容（见5.15）；在第5章中，对数据记录（见2005版的5.1.6、5.1.7）进行了修订（见5.16）；在第5章中，增加了抗干扰、防雷的内容（见5.12、5.13）；增加了第10章，压力式水位计现场安
8、装的要求。三、国内外相关标准对比分析1 .国际标准中水位计在准确度、工作环境（温度、湿度）及计时精度采用统一技术指标，技术指标范围高于国内标准，使得用户可根据不同需求选取相应等级技术指标的产品，准确度根据不同分辨力与测量范围划分为4个等级，且以相对误差的形式表示。编制组在此次修订过程中，部分参照国际标准，O-IOm测量范围内准确度仍采用允许误差表示，IOm以上测量范围内的准确度则由相对误差表示，完善原标准中超过IOm测量范围准确度定义。2 .与国内相关标准协调性分析。与GB/T27993-2011水位测量仪器通用技术条件不同，本标准中的技术指标“最大允许误差”增加了1个准确度等级，绝对误差为0.3cm,其目的是为了适应压力式传感器新技术发展，以及满足现阶段水文水资源计量中对压力式水位计准确度要求的提高。四、重大分歧意见的处理经过和依据无重大分歧意见五、标准中尚存在主要问题和今后需要进行的主要工作无六、标准实施建议建议进行标准宣贯。七、其他说明事项无
