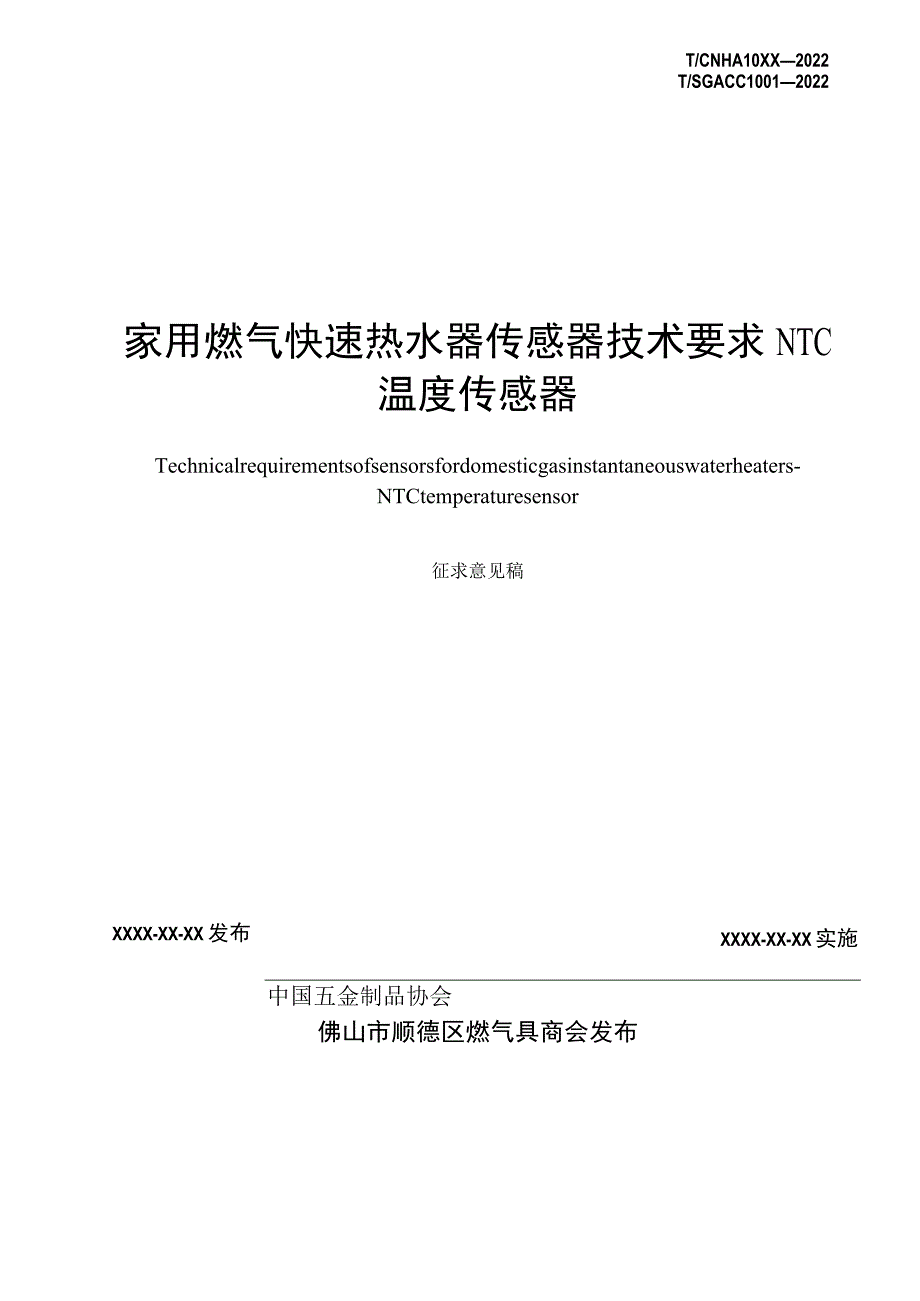

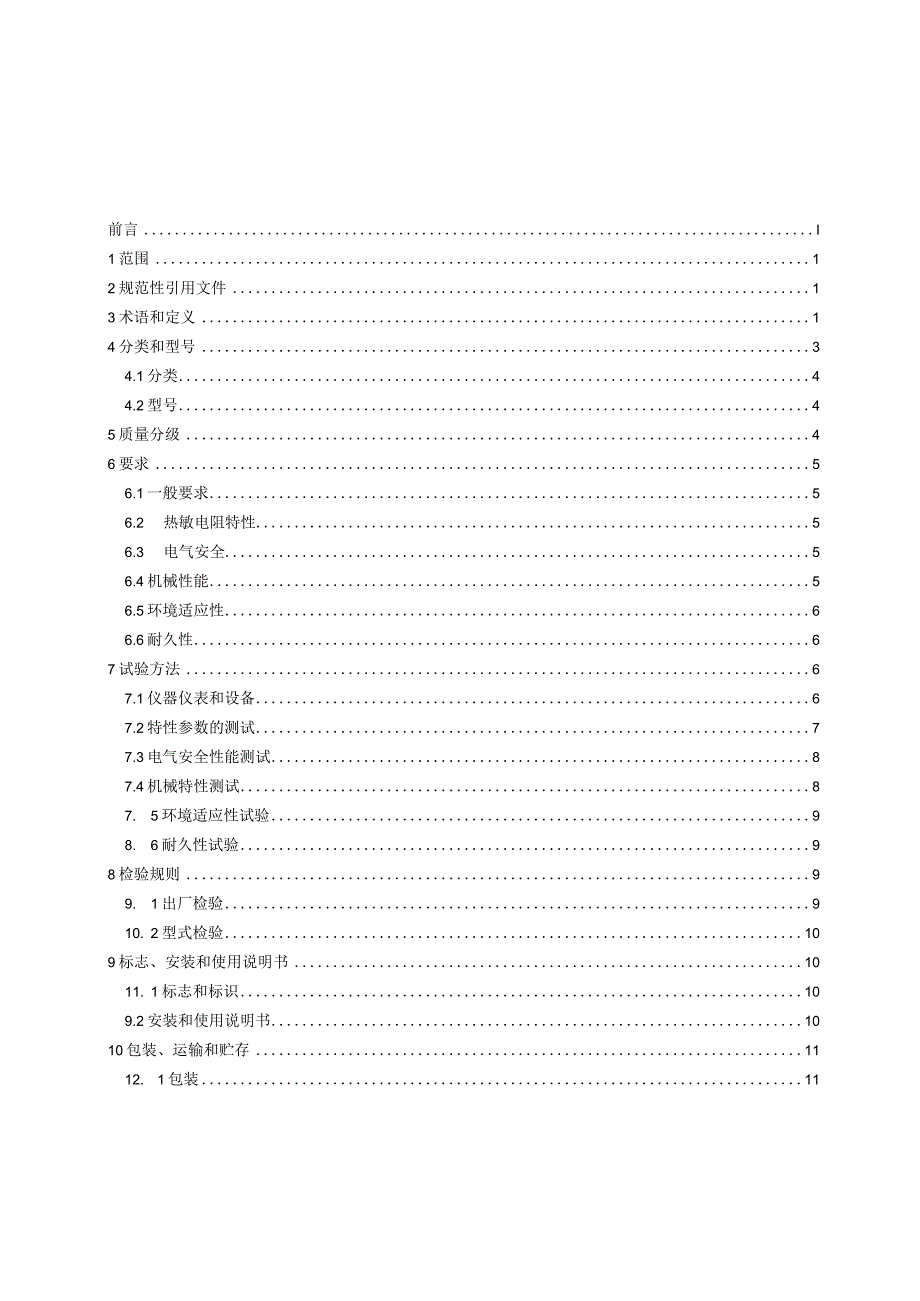

1、ICS91.140.65P45T/CNHA10XX2022T/SGACC10012022家用燃气快速热水器传感器技术要求NTC温度传感器Technicalrequirementsofsensorsfordomesticgasinstantaneouswaterheaters-NTCtemperaturesensorXXXX-XX-XX 发布征求意见稿XXXX-XX-XX实施中国五金制品协会佛山市顺德区燃气具商会发布前言I1范围12规范性引用文件13术语和定义14分类和型号34.1分类44.2型号45质量分级46要求56.1一般要求56.2 热敏电阻特性56.3 电气安全56.4机械性能56.5
2、环境适应性66.6耐久性67试验方法67.1仪器仪表和设备67.2特性参数的测试77.3电气安全性能测试87.4机械特性测试87. 5环境适应性试验98. 6耐久性试验98检验规则99. 1出厂检验910. 2型式检验109标志、安装和使用说明书1011. 1标志和标识109.2安装和使用说明书1010包装、运输和贮存1112. 1包装1113. 2运输1114. 3贮存11本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由佛山市顺德区燃气具商会归口。本文件主起草
3、单位：广东百威电子有限公司本文件参与起草单位：本文件主要起草人：家用燃气快速热水器用NTC温度传感器1范围本文件规定了家用燃气快速热水器测量水温用NTC温度传感器（以下简称温度传感器）的术语和定义、分类、产品质量分级、结构和材料、要求、试验方法、检验规则、标识、安装和操作说明书、包装、运输和贮存。本文件适用于家用燃气快速热水器和燃气采暖热水炉测量水温用的温度传感器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2423.1-2008
4、电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3-2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热方法GB/T2423.5-1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.8-1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.18-2012电工电子产品环境试验第2部分：试验方法试验Kb：盐雾，交变（氯化钠溶液）GB/T2828.
5、1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829.2周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB14536.1-2008家用和类似用途电自动控制器第1部分：通用要求GB/T6663.1-2007直热式负温度系数热敏电阻器第1部分：总规范GB/T9144普通螺纹优先系列3术语和定义下列术语和定义适用于本文件。3.1热敏电阻器thermistor随着电阻体温度的变化，电阻值呈现显著变化的热敏感半导体电阻器。GB/T6663.1-2007,定义2.2.33.2负温度系数热敏电阻器（NTe）negativetemperaturecoefficient
6、thermistor温度升高时，电阻值下降的热敏电阻器。GB/T6663.1-2007,定义2.2.43.3NTC温度传感器NTCtemperaturesensor用负温度系数热敏电阻器（NTC）制作的用于测量水、油、空气或其它介质温度的传感器。3.4零功率电阻值RTzero-powerresistanceR在规定温度下测得的热敏电阻器的直流电阻值。测量应在下述条件下进行：由于自热导致的电阻值变化相对于总的测量误差可以忽略不计。GB/T6663.1-2007,定义2.2.183.5标称零功率电阻值ratedzero-powerresistance在基准温度25C下的标称零功率电阻值。注：改写G
7、B/T6663.L2007,定义2.2.193.6电阻比resistanceratio一个热敏电阻器在25C和85C,或详细规范规定的其他一对温度下测定的零功率电阻值之比。GB/T6663.1-2007,定义2.2.213.7热时间常数thermaltimeconstant在规定的介质中，当环境温度发生突变时，热敏电阻器响应温度变化的63.2%所需要的时间，单位为秒（s）。3.8电阻-温度特性（R-T特性）Resistance-temperaturecharacteristic（R-Tcharacteristics）热敏电阻器零功率电阻值与电阻体温度之间的关系。电阻值规律近似符合公式（1）。R
8、=RaeB（lT-lTa）式中：R在绝对温度T（单位为K）下的零功率电阻值，单位为Q）；Ra一一在绝对温度兀（单位为K）下的零功率电阻值，单位为Q）；B热敏指数（见3.9）注：公式（1）仅适用于限定温度范围内的阻值变化。电阻-温度曲线更准确的描述应在详细规范中以表格形式加以规定。GB/T6663.1-2007,定义2.2.203.9B值B-value热敏电阻器在两个温度之间电阻值变化量的常数，用公式（2）表示。B=（TaTb）（Tb-Ta）XIn（Ra/即）（2）式中：B常数（单位为K）；Ra温度为兀（单位为K）下测定的零功率电阻值，单位为Q；Rb一一温度为（单位为K）下测定的零功率电阻值，单
9、位为Q；Ta=275.15+25,单位为K；Tb=275.15+85,单位为K；T/CNHA10XX-2022T/SGACC1001-2022注1：若制造商声明的碘是在其它温度下测定的，则应声明年和年值，且碘应描述为ta=Ta-275.15,4=Tlf-275.15o注2：改写GB/T6663.1-2007,定义2.2.22。3.10标称环境温度册下的最大功耗maximumpowerdissipationatratedambienttemperaturerPmaXeR在标称环境温度W下，可以连续施加在热敏电阻器上的功耗最大值。（图1的曲线中外WOrW%）。标称环境温度既是详细规范中规定的环境温
10、度，通常是25。GB/T6663.1-2007,定义2.2.29图1热敏电阻器功耗曲线3. 11耗散系数dissipationfactor使热敏电阻器的温度升高IK所需消耗的功率。通常为规定的环境温度下功耗变化与热敏电阻器电阻体温度变化之比。GB/T6663.1-2007,定义2.2.33注：耗散系数6是指给热敏电阻通电时，热敏电阻晶体表面和引线产生自热的热量大小程度，组装加工成温度传感器之后其值会有变化。3.12直接测温式温度传感器directtemperaturemeasuringtypetemperaturesensor传感器直接与被测介质接触的温度传感器。3.13间接测温式温度传感器i
11、ndirecttemperaturemeasuringtypetemperaturesensor传感器不直接与被测介质接触的温度传感器。4分类和型号4.1分类温度传感器可按如下方式进行分类，分类差异如图2所示。1）按温度传感器与被测介质接触的方式分为直接测温式和间接测温式。2）按安装方式可分为直插式（代号为Z）、螺栓式（代号为L）、管夹式（代号为G）。3）按引线端子结构类型可分为引线式（代号为Y）、针座式（代号为Z）。a）直插引线式b）螺栓针座式C）管夹针座式标引序号说明：1NTC2一一304不锈钢子弹头外壳3引线标引序号说明：1NTC2一一六角镀银外壳3一一二极插针座标引序号说明：1NTC2
12、管卡弹簧3一一管卡基座4二极插针座图2温度传感器分类示意图4.2型号温度传感器根据安装方式、端子类型、标称零功率电阻值、热敏指数（碘）、生产系列号等5个字段进行编号，。安装方式端子类型标称零功率电阻值示例：LZ10-3435-AB01表示：螺栓针座式温度传感器、10k25C B值为3435,产品编号：ABOl特征序号5质量分级1.1 以标称零功率电阻值精度、B值误差、热时间常数、耗散系数5性能为产品质量分级性能，通过提高试验结果作为质量特级划分依据，由高到低分为1级（特等品）、2级（优等品）和3级（合格品）三个产品质量等级，见表1和表2。5 .2最终产品质量的等级以该产品测试结果最差指标的等级
13、来确定。表1间接式NTC温度传感器分级指标分级性能指1级（特等品）2级（优等品）3级（合格品）备注R（25C）的精度1%+2%W2%B值误差1%1%2%热时间常数3s5s7s在水介质中测试耗散系数61.5mW1.0mW20.5mW表2直接式NTC温度传感器分级指标性能指京、1级(特等品)2级(优等品)3级(合格品)备注R(25C)的精度+l%2%2%B值误差1%1%2%热时间常数ls2s3s在水介质中测试耗散系数20.5mW20.4mW20.3mW6 要求6.1 一般要求6.1.1 外观无损伤，无毛刺、锈斑、裂纹等缺陷，标志清晰，外形尺寸、线长、连接端子和外壳符合图纸要求。6.1.2连接器6.
14、1.2.1引线式温度传感器宜用HX25022-2P(SM)或相同连接方式的连接器；6.1.2.2针座式温度传感器应配连接线束，线束的另一端配HX25036-2Y(TJC26)或相同连接方式的连接器。6.2热敏电阻特性6.2.1B值B值的偏差应符合制造厂商的标称要求，不应超过标称值的2机6.2.2热时间常数当环境温度发生变化时，记录温度传感器响应温度变化的63.2%所需的时间，其中：一一直接式温度传感器的热时间常数W3秒；一一间接测温式温度传感器的热时间常数W7秒；6.2.3电阻温度特性分别选择-20C、0、25、40、60、85、95C对电阻值进行测量，测量结果应符合制造厂随产品提供的R-T特性对照表及其偏差要求。6. 2.4耗散系数耗散系数符合制造厂商的标称值。6.3 电气安全6. 3.1电气强度按照7.3.1试验方法测试，试验期间不应出现闪络或击穿现象。7. 3.2绝缘电阻按照7.3.2试验方法测试，绝缘电阻应不小于100Mo6.4 机械性能6.4.1自由跌落按
