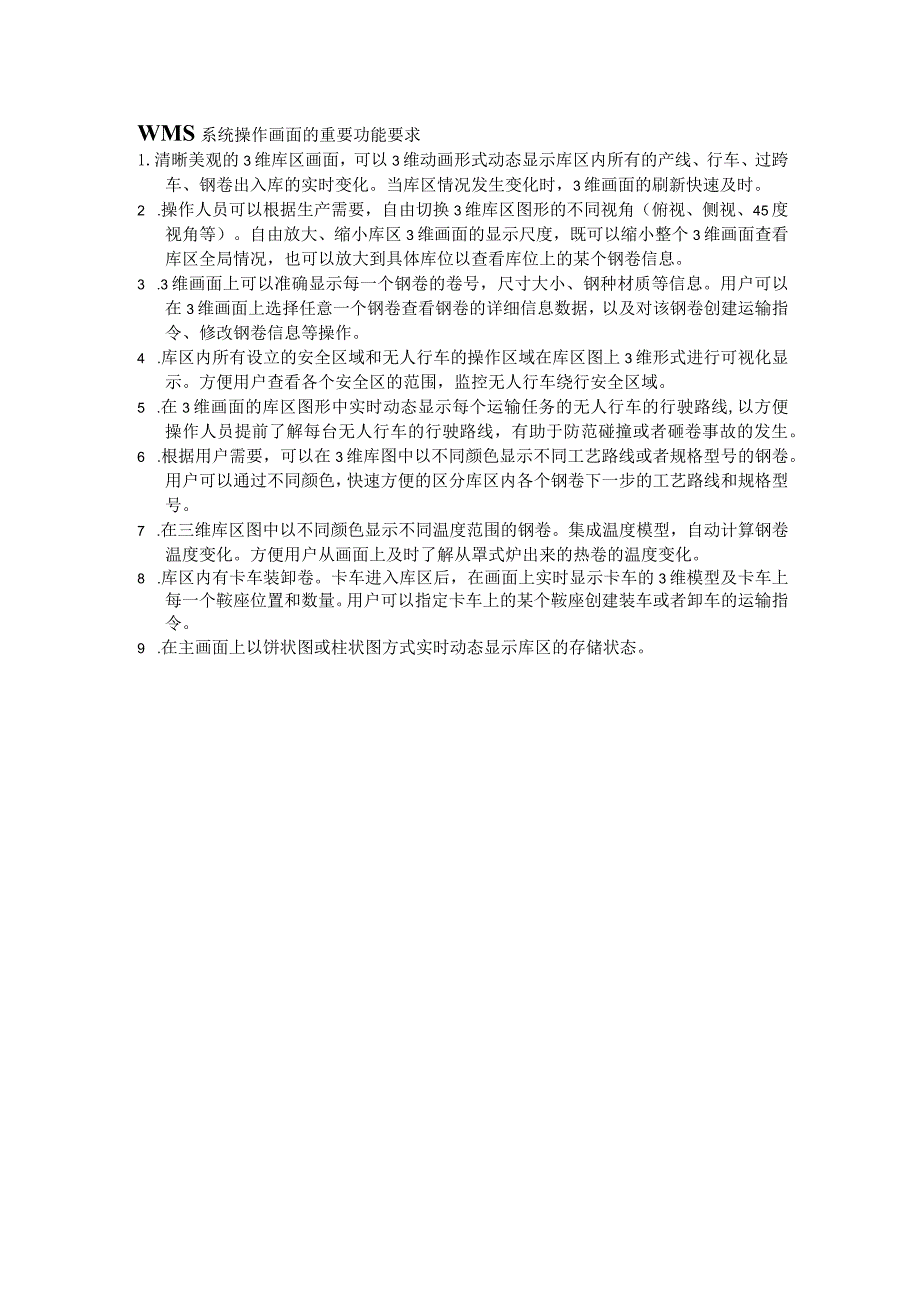

1、WMS系统操作画面的重要功能要求1.清晰美观的3维库区画面，可以3维动画形式动态显示库区内所有的产线、行车、过跨车、钢卷出入库的实时变化。当库区情况发生变化时，3维画面的刷新快速及时。2 .操作人员可以根据生产需要，自由切换3维库区图形的不同视角（俯视、侧视、45度视角等）。自由放大、缩小库区3维画面的显示尺度，既可以缩小整个3维画面查看库区全局情况，也可以放大到具体库位以查看库位上的某个钢卷信息。3 .3维画面上可以准确显示每一个钢卷的卷号，尺寸大小、钢种材质等信息。用户可以在3维画面上选择任意一个钢卷查看钢卷的详细信息数据，以及对该钢卷创建运输指令、修改钢卷信息等操作。4 .库区内所有设立
2、的安全区域和无人行车的操作区域在库区图上3维形式进行可视化显示。方便用户查看各个安全区的范围，监控无人行车绕行安全区域。5 .在3维画面的库区图形中实时动态显示每个运输任务的无人行车的行驶路线,以方便操作人员提前了解每台无人行车的行驶路线，有助于防范碰撞或者砸卷事故的发生。6 .根据用户需要，可以在3维库图中以不同颜色显示不同工艺路线或者规格型号的钢卷。用户可以通过不同颜色，快速方便的区分库区内各个钢卷下一步的工艺路线和规格型号。7 .在三维库区图中以不同颜色显示不同温度范围的钢卷。集成温度模型，自动计算钢卷温度变化。方便用户从画面上及时了解从罩式炉出来的热卷的温度变化。8 .库区内有卡车装卸卷。卡车进入库区后，在画面上实时显示卡车的3维模型及卡车上每一个鞍座位置和数量。用户可以指定卡车上的某个鞍座创建装车或者卸车的运输指令。9 .在主画面上以饼状图或柱状图方式实时动态显示库区的存储状态。
